З’єднання торсіонного вала

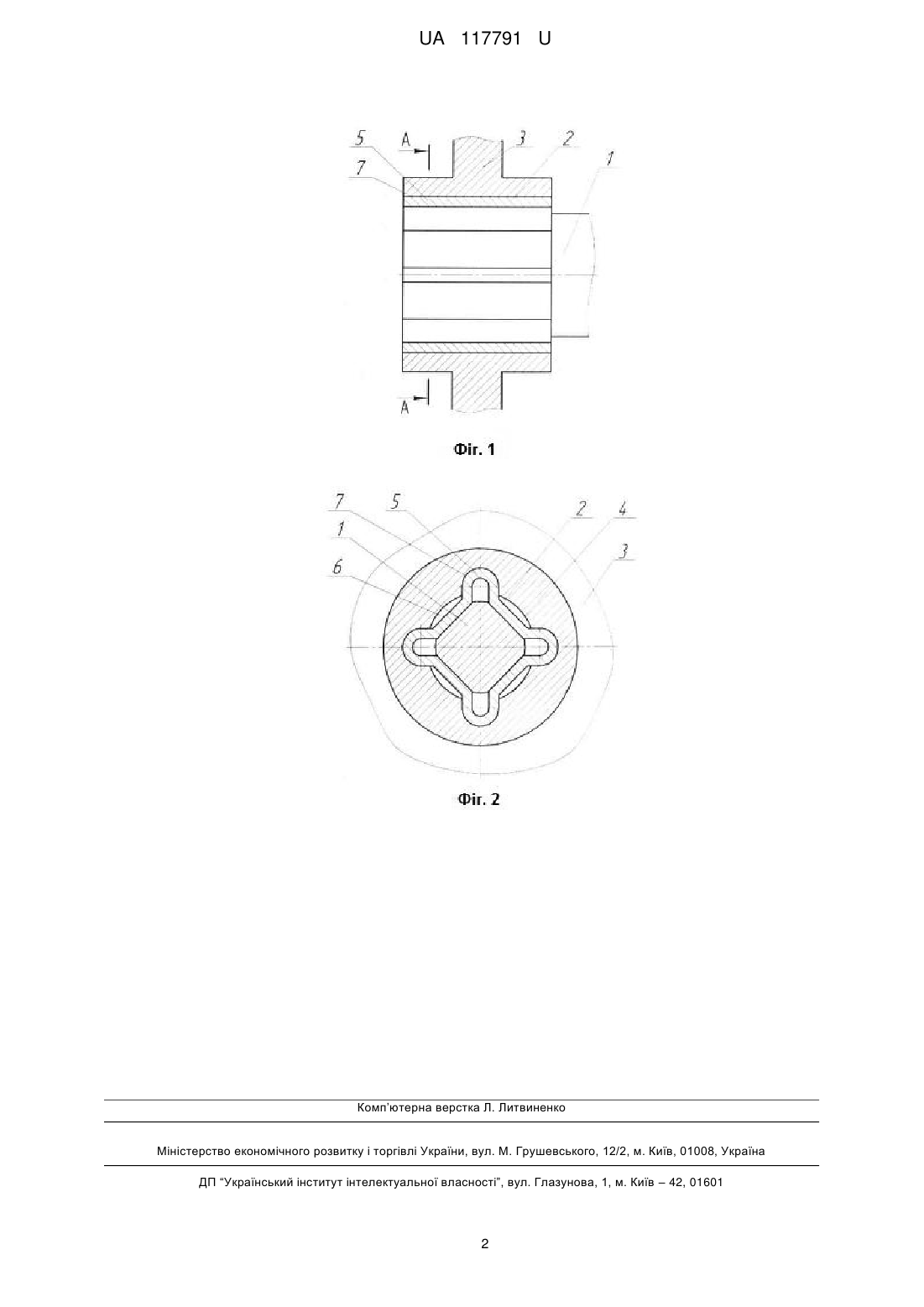

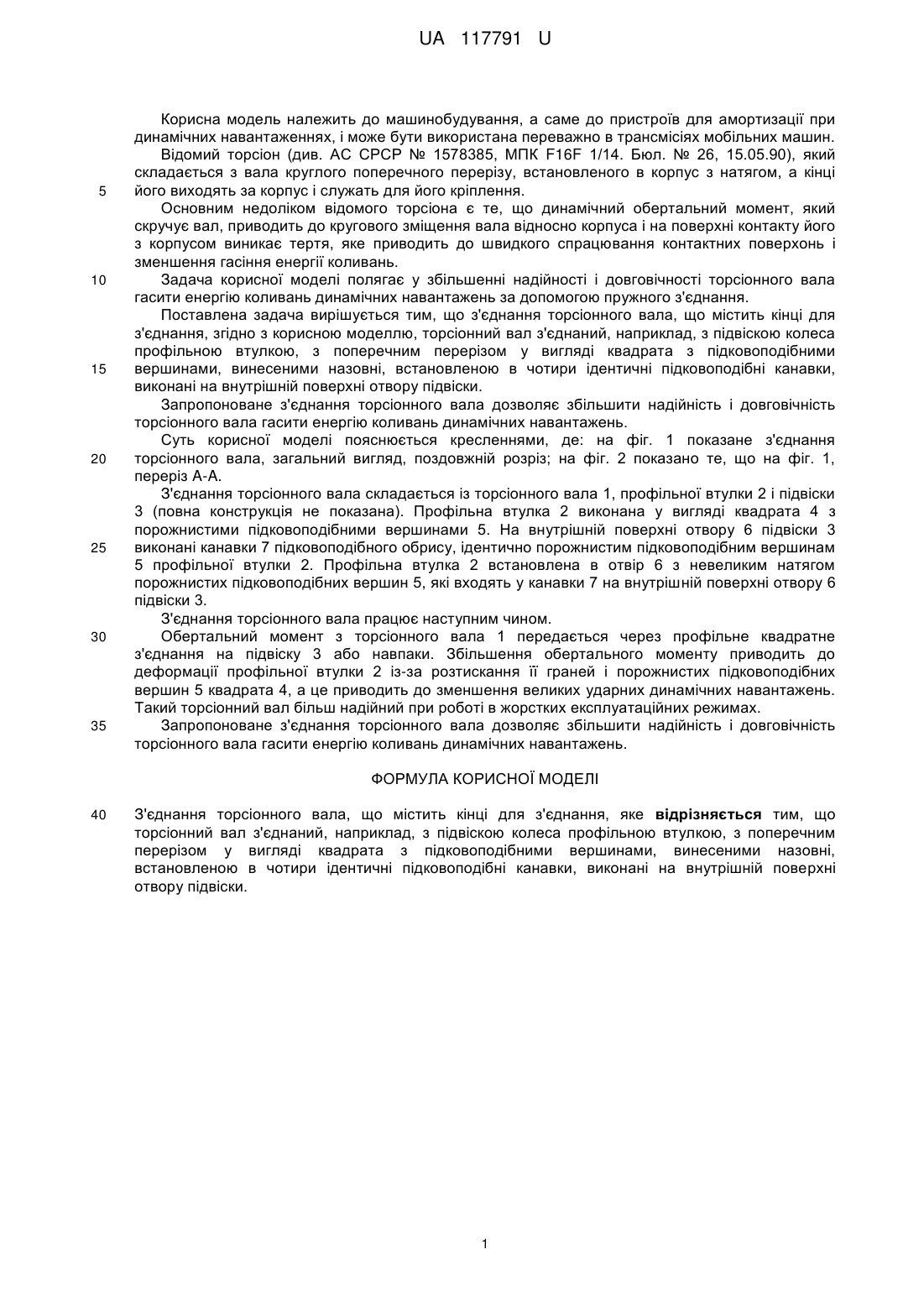

Реферат: З'єднання торсіонного вала містить кінці для з'єднання. Торсіонний вал з'єднаний, наприклад, з підвіскою колеса профільною втулкою, з поперечним перерізом у вигляді квадрата з підковоподібними вершинами, винесеними назовні. Профільну втулку встановлено в чотири ідентичні підковоподібні канавки, виконані на внутрішній поверхні отвору підвіски. UA 117791 U (54) З'ЄДНАННЯ ТОРСІОННОГО ВАЛА UA 117791 U UA 117791 U 5 10 15 20 25 30 35 Корисна модель належить до машинобудування, а саме до пристроїв для амортизації при динамічних навантаженнях, і може бути використана переважно в трансмісіях мобільних машин. Відомий торсіон (див. АС СРСР № 1578385, МПК F16F 1/14. Бюл. № 26, 15.05.90), який складається з вала круглого поперечного перерізу, встановленого в корпус з натягом, а кінці його виходять за корпус і служать для його кріплення. Основним недоліком відомого торсіона є те, що динамічний обертальний момент, який скручує вал, приводить до кругового зміщення вала відносно корпуса і на поверхні контакту його з корпусом виникає тертя, яке приводить до швидкого спрацювання контактних поверхонь і зменшення гасіння енергії коливань. Задача корисної моделі полягає у збільшенні надійності і довговічності торсіонного вала гасити енергію коливань динамічних навантажень за допомогою пружного з'єднання. Поставлена задача вирішується тим, що з'єднання торсіонного вала, що містить кінці для з'єднання, згідно з корисною моделлю, торсіонний вал з'єднаний, наприклад, з підвіскою колеса профільною втулкою, з поперечним перерізом у вигляді квадрата з підковоподібними вершинами, винесеними назовні, встановленою в чотири ідентичні підковоподібні канавки, виконані на внутрішній поверхні отвору підвіски. Запропоноване з'єднання торсіонного вала дозволяє збільшити надійність і довговічність торсіонного вала гасити енергію коливань динамічних навантажень. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показане з'єднання торсіонного вала, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, переріз A-A. З'єднання торсіонного вала складається із торсіонного вала 1, профільної втулки 2 і підвіски 3 (повна конструкція не показана). Профільна втулка 2 виконана у вигляді квадрата 4 з порожнистими підковоподібними вершинами 5. На внутрішній поверхні отвору 6 підвіски 3 виконані канавки 7 підковоподібного обрису, ідентично порожнистим підковоподібним вершинам 5 профільної втулки 2. Профільна втулка 2 встановлена в отвір 6 з невеликим натягом порожнистих підковоподібних вершин 5, які входять у канавки 7 на внутрішній поверхні отвору 6 підвіски 3. З'єднання торсіонного вала працює наступним чином. Обертальний момент з торсіонного вала 1 передається через профільне квадратне з'єднання на підвіску 3 або навпаки. Збільшення обертального моменту приводить до деформації профільної втулки 2 із-за розтискання її граней і порожнистих підковоподібних вершин 5 квадрата 4, а це приводить до зменшення великих ударних динамічних навантажень. Такий торсіонний вал більш надійний при роботі в жорстких експлуатаційних режимах. Запропоноване з'єднання торсіонного вала дозволяє збільшити надійність і довговічність торсіонного вала гасити енергію коливань динамічних навантажень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 З'єднання торсіонного вала, що містить кінці для з'єднання, яке відрізняється тим, що торсіонний вал з'єднаний, наприклад, з підвіскою колеса профільною втулкою, з поперечним перерізом у вигляді квадрата з підковоподібними вершинами, винесеними назовні, встановленою в чотири ідентичні підковоподібні канавки, виконані на внутрішній поверхні отвору підвіски. 1 UA 117791 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
