Зірочка

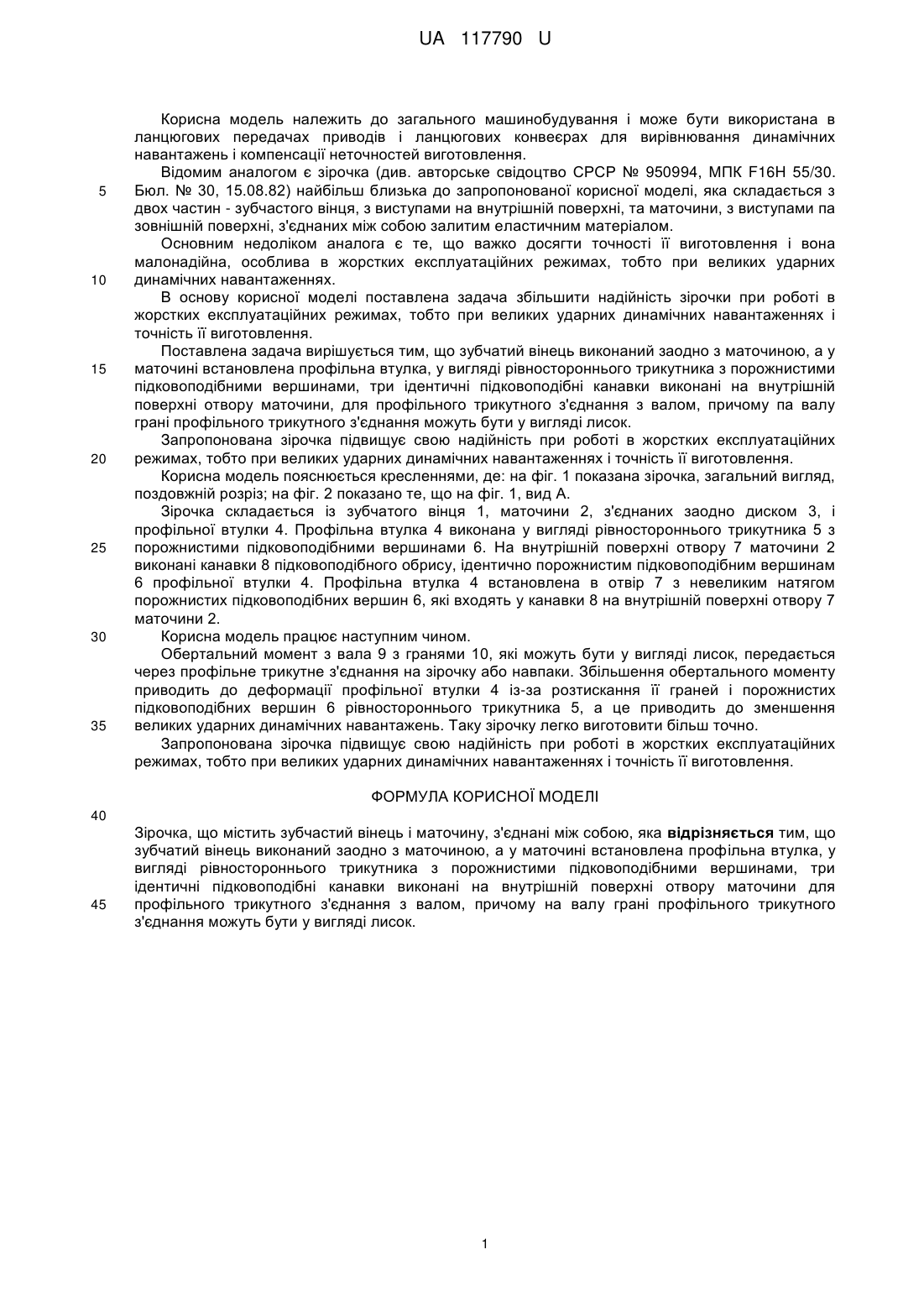

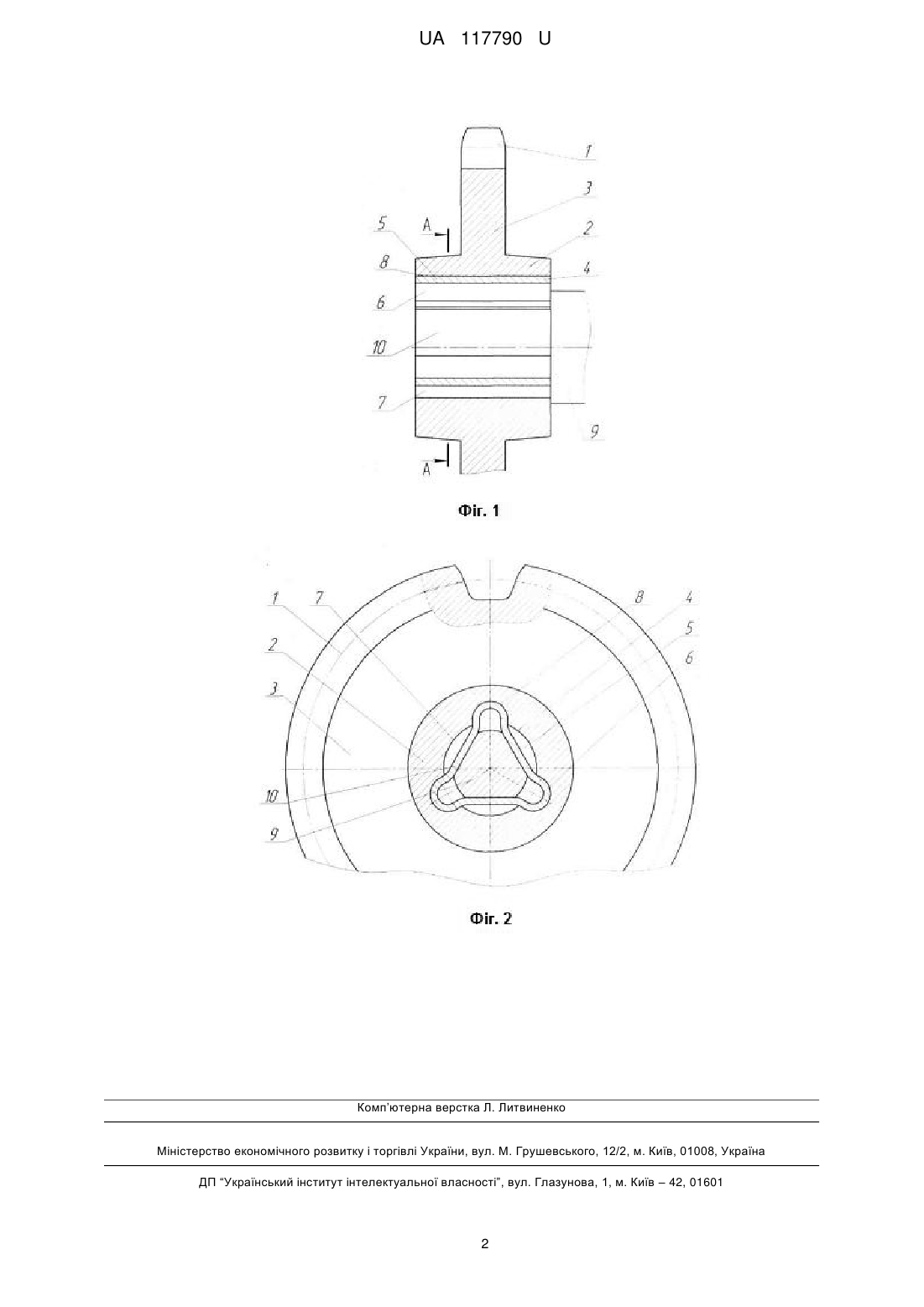

Реферат: Зірочка містить зубчастий вінець і маточину, з'єднані між собою. Зубчатий вінець виконаний заодно з маточиною. У маточині встановлена профільна втулка, у вигляді рівностороннього трикутника з порожнистими підковоподібними вершинами. Три ідентичні підковоподібні канавки виконані на внутрішній поверхні отвору маточини для профільного трикутного з'єднання з валом. На валу грані профільного трикутного з'єднання можуть бути у вигляді лисок. UA 117790 U (54) ЗІРОЧКА UA 117790 U UA 117790 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування і може бути використана в ланцюгових передачах приводів і ланцюгових конвеєрах для вирівнювання динамічних навантажень і компенсації неточностей виготовлення. Відомим аналогом є зірочка (див. авторське свідоцтво СРСР № 950994, МПК F16H 55/30. Бюл. № 30, 15.08.82) найбільш близька до запропонованої корисної моделі, яка складається з двох частин - зубчастого вінця, з виступами на внутрішній поверхні, та маточини, з виступами па зовнішній поверхні, з'єднаних між собою залитим еластичним матеріалом. Основним недоліком аналога є те, що важко досягти точності її виготовлення і вона малонадійна, особлива в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях. В основу корисної моделі поставлена задача збільшити надійність зірочки при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях і точність її виготовлення. Поставлена задача вирішується тим, що зубчатий вінець виконаний заодно з маточиною, а у маточині встановлена профільна втулка, у вигляді рівностороннього трикутника з порожнистими підковоподібними вершинами, три ідентичні підковоподібні канавки виконані на внутрішній поверхні отвору маточини, для профільного трикутного з'єднання з валом, причому па валу грані профільного трикутного з'єднання можуть бути у вигляді лисок. Запропонована зірочка підвищує свою надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях і точність її виготовлення. Корисна модель пояснюється кресленнями, де: на фіг. 1 показана зірочка, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, вид А. Зірочка складається із зубчатого вінця 1, маточини 2, з'єднаних заодно диском 3, і профільної втулки 4. Профільна втулка 4 виконана у вигляді рівностороннього трикутника 5 з порожнистими підковоподібними вершинами 6. На внутрішній поверхні отвору 7 маточини 2 виконані канавки 8 підковоподібного обрису, ідентично порожнистим підковоподібним вершинам 6 профільної втулки 4. Профільна втулка 4 встановлена в отвір 7 з невеликим натягом порожнистих підковоподібних вершин 6, які входять у канавки 8 на внутрішній поверхні отвору 7 маточини 2. Корисна модель працює наступним чином. Обертальний момент з вала 9 з гранями 10, які можуть бути у вигляді лисок, передається через профільне трикутне з'єднання на зірочку або навпаки. Збільшення обертального моменту приводить до деформації профільної втулки 4 із-за розтискання її граней і порожнистих підковоподібних вершин 6 рівностороннього трикутника 5, а це приводить до зменшення великих ударних динамічних навантажень. Таку зірочку легко виготовити більш точно. Запропонована зірочка підвищує свою надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях і точність її виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Зірочка, що містить зубчастий вінець і маточину, з'єднані між собою, яка відрізняється тим, що зубчатий вінець виконаний заодно з маточиною, а у маточині встановлена профільна втулка, у вигляді рівностороннього трикутника з порожнистими підковоподібними вершинами, три ідентичні підковоподібні канавки виконані на внутрішній поверхні отвору маточини для профільного трикутного з'єднання з валом, причому на валу грані профільного трикутного з'єднання можуть бути у вигляді лисок. 1 UA 117790 U Комп’ютерна верстка Л. Литвиненко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
