Апарат для лікування відкритого прикусу

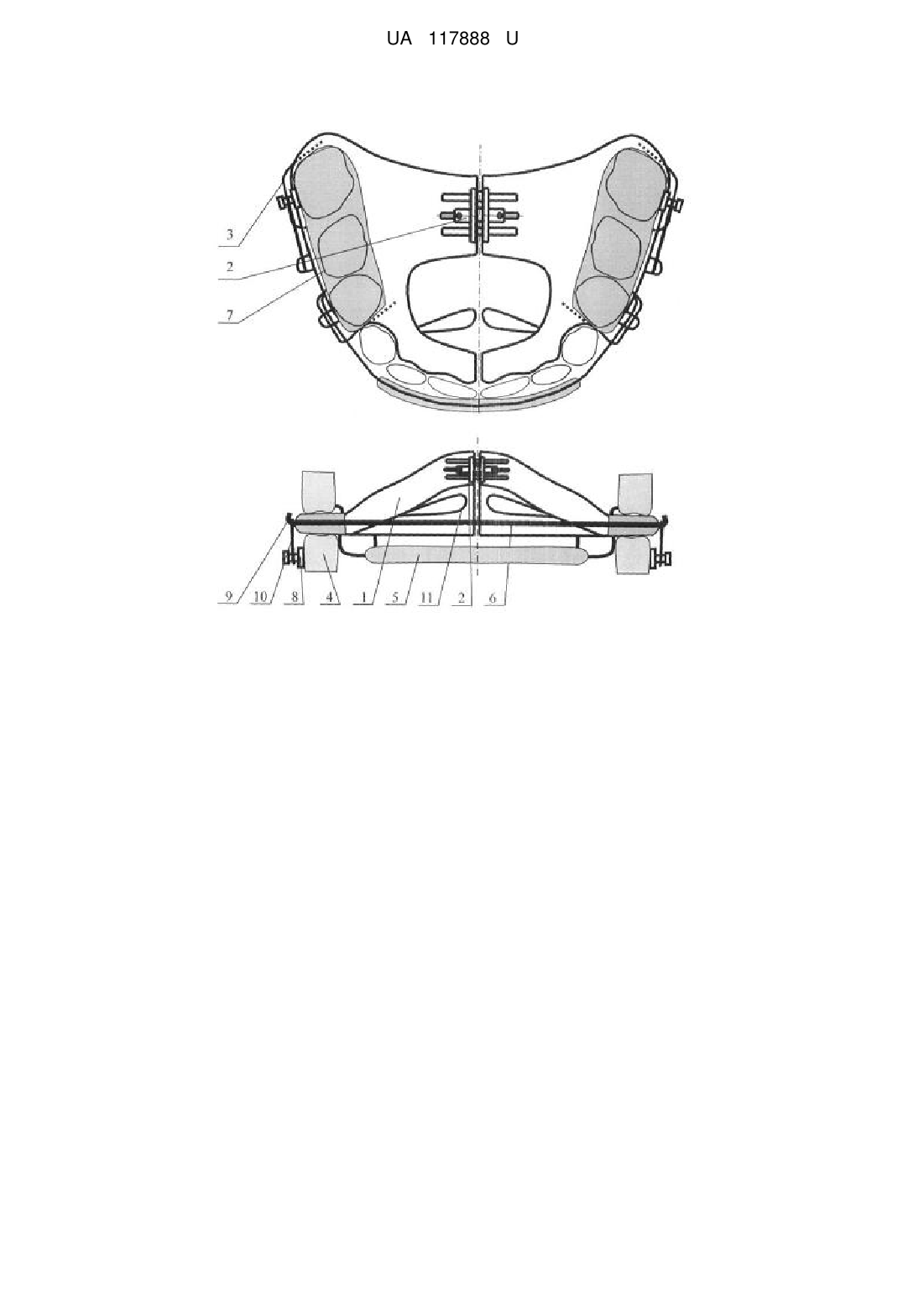

Реферат: Апарат для лікування відкритого прикусу містить дві частини базису, які з'єднані ортодонтичним гвинтом, кламери для закріплення апарату на опорних зубах та губні бампери. При цьому, він додатково містить оклюзійні накладки, кнопки, які закріплено до вестибулярних поверхонь бокових зубів, гачки, що закріплені до частин базису, еластичні тяги, які натягнуті на кнопки та гачки, екрани для язика, які зроблено в вигляді петель, розміщено з лінгвальної сторони фронтальних зубів і закріплено в частинах базису біля премолярів. UA 117888 U (54) АПАРАТ ДЛЯ ЛІКУВАННЯ ВІДКРИТОГО ПРИКУСУ UA 117888 U UA 117888 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується ортодоктичної галузі стоматології і може бути віднесена до пристроїв, що призначені для лікування відкритого прикусу пацієнтів. Найбільш близьким за сутністю до пристрою, який заявляється, є апарат для лікування відкритого прикусу [1], що містить дві частини базису, що з'єднані ортодонтичним гвинтом, кламери для закріплення апарату на опорних зубах та губні бампери Недоліком прототипу є відсутність контролю вертикального росту бічних та передніх зубів, ротації нижньої щелепи вгору і вперед. Крім того, апарат не попереджує шкідливі звички прокладання язика в міжоклюзійний проміжок в передній ділянці зубних рядів та тиску язиком на фронтальні зуби пацієнта. Корисна модель, що заявляється, вирішує задачу прискорення ортодонтичного лікування за рахунок комплексного лікування аномалій зубощелепного апарату пацієнта. Технічний результат, що досягається, полягає в регулюванні вертикального росту бічних та передніх зубів та ротації нижньої щелепи вгору і вперед, в попередженні практикування пацієнтом шкідливих звичок прокладання язика в міжоклюзійний проміжок в передній ділянці зубних рядів та тиску язиком на фронтальні зуби пацієнта. Зазначена задача вирішується завдяки тому, що в апараті для лікування відкритого прикусу, який містить дві частини базису, що з'єднані ортодонтичним гвинтом, кламери для закріплення апарату на опорних зубах та губні бампери, згідно корисної моделі додатково містяться оклюзійні накладки, кнопки, що закріплені до вестибулярних поверхонь бокових зубів, гачки, які закріплено до частин базису, еластичні тяги, які натягнуті на кнопки та гачки, екрани для язика, які зроблено в вигляді петель, розміщено з лінгвальної сторони фронтальних зубів і закріплено в частинах базису біля премолярів. Відмінною особливістю пристрою, що заявляється, є те, що апарат додатково містить оклюзійні накладки, кнопки, що закріплені до вестибулярних поверхонь бокових зубів, гачки, які закріплено до частин базису, еластичні тяги, які натягнуті на кнопки та гачки, екрани для язика, які зроблено в вигляді петель, розміщено з лінгвальної сторони фронтальних зубів і закріплено в частинах базису біля премолярів. Завдяки тому, що апарат містить оклюзійні накладки, вдається регулювати вертикальний ріст бічних та передніх зубів. Так як запропонований апарат містить кнопки, що закріплені до вестибулярних поверхонь бокових зубів, гачки, що закріплені до частин базису, еластичні тяги, які натягнуті на кнопки та гачки, це дозволяє створити ортодонтичне зусилля, яке переміщує нижню щелепу вгору і вперед. Наявність в запропонованому апараті екранів для язика, які зроблено в вигляді петель, розміщено з лінгвальної сторони фронтальних зубів і закріплено в частинах базису біля премолярів дозволяє запобігти шкідливим звичкам прокладання язика в міжоклюзійний проміжок в передній ділянці зубних рядів та тиску язика на фронтальні зуби пацієнта. Сутність корисної моделі пояснюється за допомогою креслення, на якому подано схему запропонованого пристрою. Апарат для лікування відкритого прикусу містить дві частини базису 1, що з'єднані ортодонтичним гвинтом 2, кламери 3 для закріплення апарату на опорних зубах 4, губні бампери 5, 6, оклюзійні накладки 7, кнопки 8, гачки 9, та еластичні тяги 10. Апарат містить також екрани 11 для язика, які зроблені в вигляді петель, розміщено з лінгвальної сторони фронтальних зубів і закріплено в частинах базису біля премолярів. Запропонований пристрій працює наступним чином. Апарат встановлюють на зубні ряди пацієнта і закріплюють на зубах за допомогою кламерів 3. Губні бампери 5, 6 відсувають губи пацієнта і не дають їм тиснути на передні зуби. Оклюзійні накладки 7 регулюють прикус, а розкрученням ортодонтичного гвинта 2 створюють ортодонтичне зусилля для розширення щелеп пацієнта. Еластичні тяги 10, що натягнуто на кнопки 8 та гачки 9, створюють ортодонтичне зусилля для пересування нижньої щелепи вгору і вперед. Екрани 11 не дають язику тиснути на передні зуби та смоктати язика. Застосування запропонованого апарата сприяє більш швидкому лікуванню відкритого прикусу за рахунок комплексної корекції зубощелепних аномалій. Джерела інформації: 1. Бетельман А.И., Позднякова A.M., Мухина А.Д., Ю.М. Александрова Ортопедическая стоматология детского возраста.- Киев: Здоров'я, 1965.-176 с. 1 UA 117888 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Апарат для лікування відкритого прикусу, що містить дві частини базису, які з'єднані ортодонтичним гвинтом, кламери для закріплення апарату на опорних зубах та губні бампери, який відрізняється тим, що він додатково містить оклюзійні накладки, кнопки, які закріплено до вестибулярних поверхонь бокових зубів, гачки, що закріплені до частин базису, еластичні тяги, які натягнуті на кнопки та гачки, екрани для язика, які зроблено в вигляді петель, розміщено з лінгвальної сторони фронтальних зубів і закріплено в частинах базису біля премолярів. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
