Зубчасте колесо

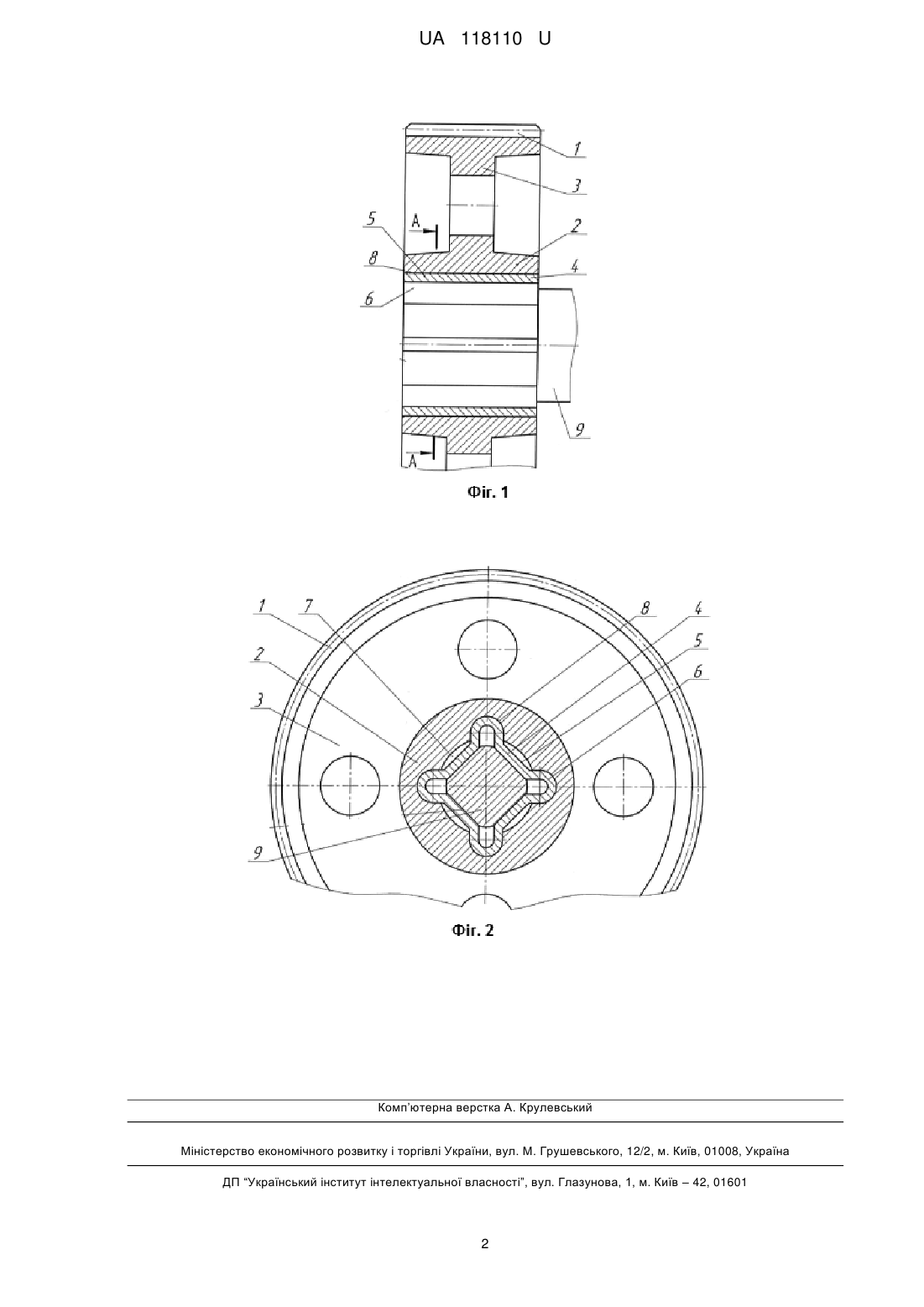

Реферат: Зубчасте колесо містить зубчастий вінець і маточину, з'єднані між собою. Зубчатий вінець виконаний за одне ціле з маточиною, а в отворі маточини встановлена профільна втулка, у вигляді квадрата з порожнистими підковоподібними вершинами, чотири ідентичні підковоподібні канавки виконані на внутрішній поверхні отвору маточини. UA 118110 U (54) ЗУБЧАСТЕ КОЛЕСО UA 118110 U UA 118110 U 5 10 15 20 25 30 35 Корисна модель належить до загального машинобудування, а саме до деталей машин, і може бути використана в зубчастих передачах приводів машин для вирівнювання динамічних навантажень. Найбільш близьким аналогом є зубчасте колесо (АС СРСР № 1013665, МПК F16H 55/14. Бюл. № 15, 23.04.83), яке складається з двох частин - пружної маточини і зубчастого вінця, сполучених на конічних поверхнях за допомогою виступів і западин на торцях. Основним недоліком відомого зубчастого колеса є те, що технологічно важко досягти точності його виготовлення і воно малонадійне, особливо в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях. В основу корисної моделі поставлена задача - збільшення надійності зубчастого колеса при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях і спрощення технології точності його виготовлення. Поставлена задача вирішується тим, що зубчатий вінець виконаний за одне ціле з маточиною, а у маточині встановлена профільна втулка, у вигляді квадрата з порожнистими підковоподібними вершинами, чотири ідентичні підковоподібні канавки виконані на внутрішній поверхні отвору маточини. Запропоноване зубчасте колесо підвищує свою надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях і спрощує технологію точності його виготовлення. Суть корисної моделі пояснюється кресленнями, де: на Фіг. 1 показане зубчасте колесо, загальний вигляд, поздовжній розріз; на Фіг. 2 показано те, що на Фіг. 1, переріз А-А. Зубчасте колесо складається із зубчатого вінця 1, маточини 2, з'єднаних за одне ціле диском 3, і профільної втулки 4. Профільна втулка 4 виконана у вигляді квадрата 5 з порожнистими підковоподібними вершинами 6. На внутрішній поверхні отвору 7 маточини 2 виконані канавки 8 підковоподібного обрису, ідентичні порожнистим підковоподібним вершинам 6 профільної втулки 4. Профільна втулка 4 встановлена в отвір 7 з невеликим натягом порожнистих підковоподібних вершин 6, які входять у канавки 8 на внутрішній поверхні отвору 7 маточини 2. Зубчасте колесо працює так. Обертальний момент з вала 9 на зубчасте колесо або навпаки передається через профільне квадратне з'єднання. Збільшення обертального моменту приводить до деформації профільної втулки 4 із-за розтискання її граней і порожнистих підковоподібних вершин 6 квадрата 5, а це приводить до зменшення великих ударних динамічних навантажень. Таке зубчасте колесо легко технологічно виготовити більш точно. Запропоноване зубчасте колесо підвищує свою надійність при роботі в жорстких експлуатаційних режимах, тобто при великих ударних динамічних навантаженнях і спрощує технологію точності його виготовлення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Зубчасте колесо, що містить зубчастий вінець і маточину, з'єднані між собою, яке відрізняється тим, що зубчатий вінець виконаний за одне ціле з маточиною, а в отворі маточини встановлена профільна втулка, у вигляді квадрата з порожнистими підковоподібними вершинами, у чотири ідентичні підковоподібні канавки виконані на внутрішній поверхні отвору маточини. 1 UA 118110 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
