Пристрій для проведення тесту “ходьби по доріжці”

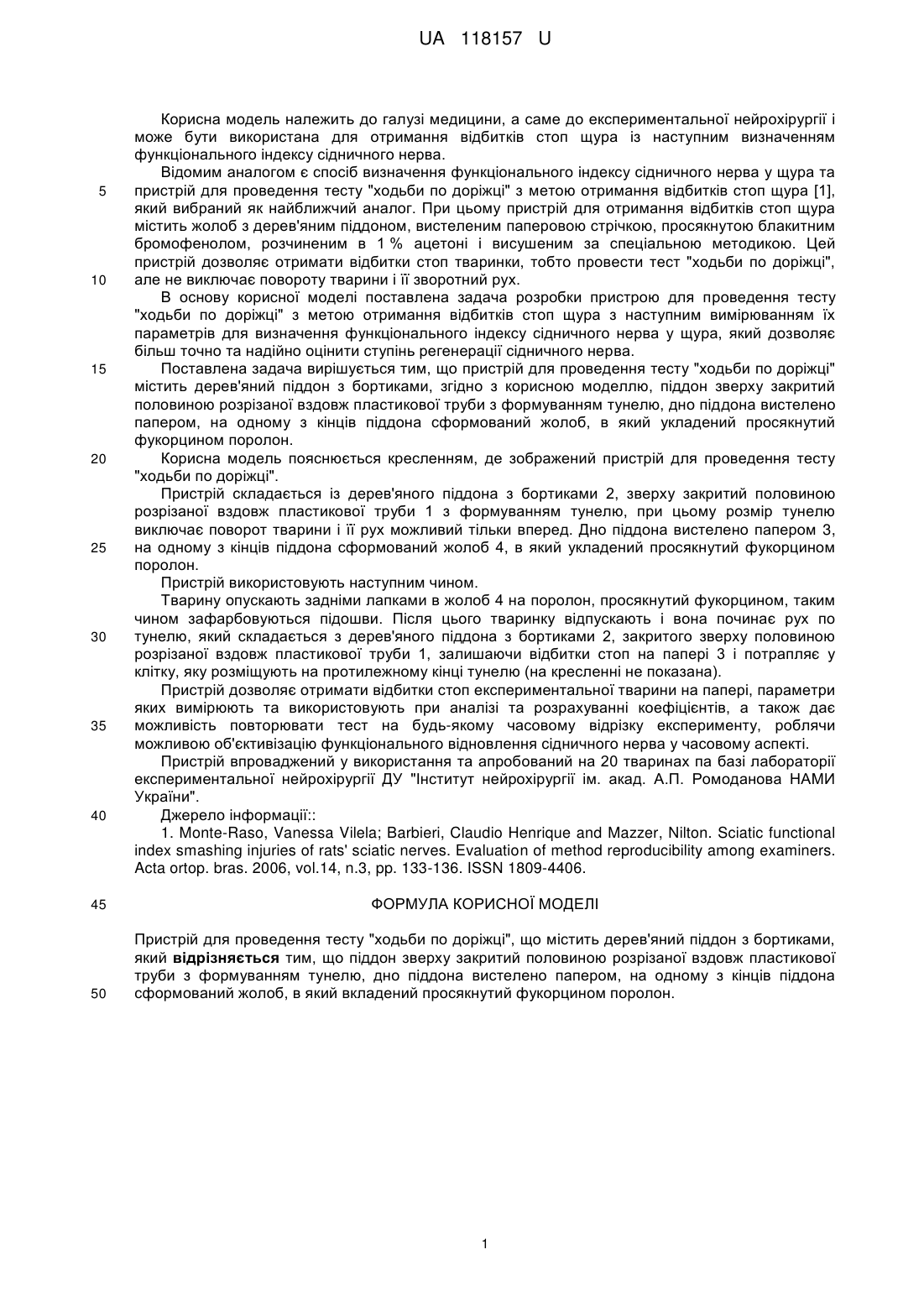

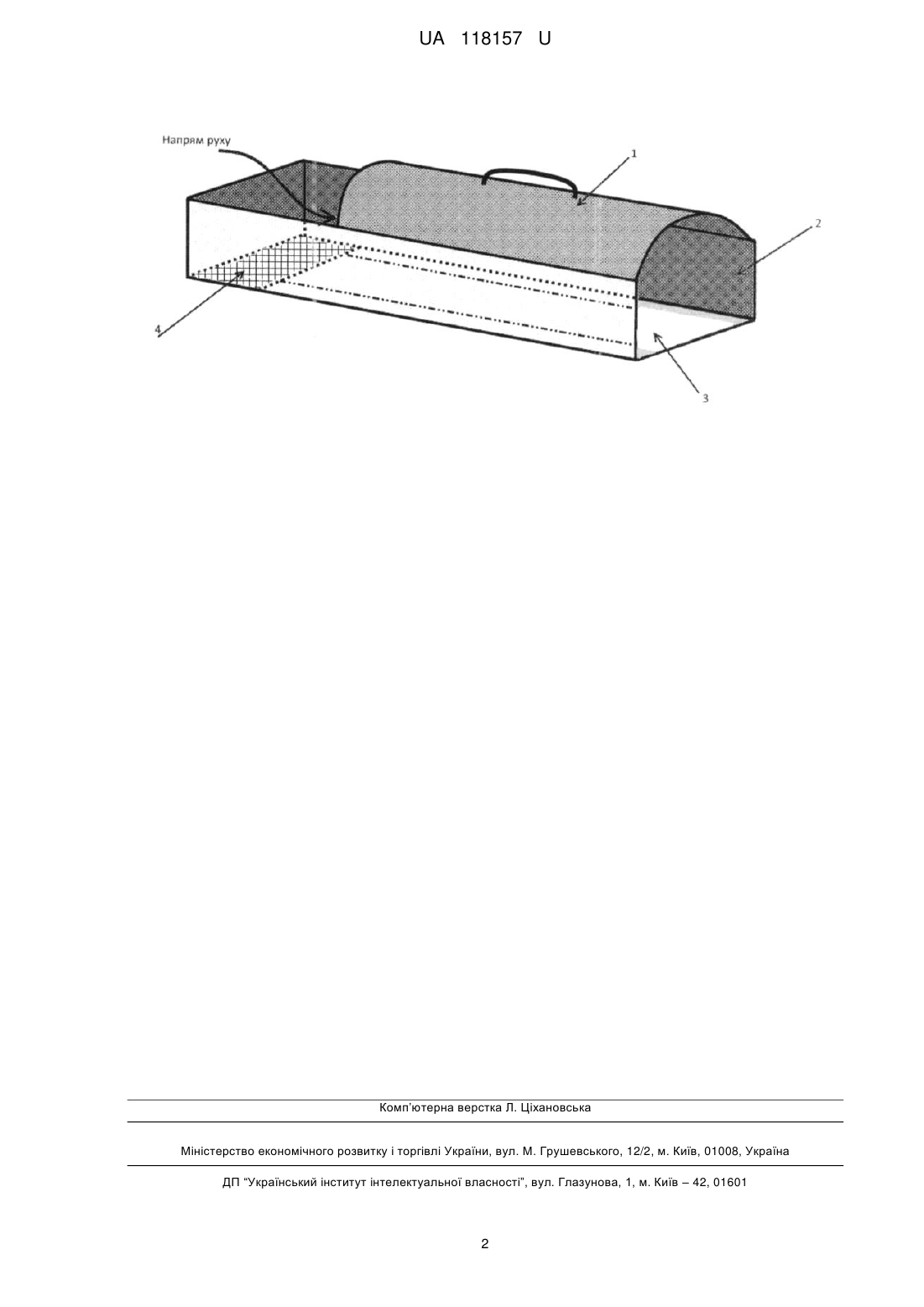

Реферат: Пристрій для проведення тесту "ходьби по доріжці" містить дерев'яний піддон з бортиками. Піддон зверху закритий половиною розрізаної вздовж пластикової труби з формуванням тунелю, дно піддона вистелено папером. На одному з кінців піддона сформований жолоб, в який вкладений просякнутий фукорцином поролон. UA 118157 U (54) ПРИСТРІЙ ДЛЯ ПРОВЕДЕННЯ ТЕСТУ "ХОДЬБИ ПО ДОРІЖЦІ" UA 118157 U UA 118157 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі медицини, а саме до експериментальної нейрохірургії і може бути використана для отримання відбитків стоп щура із наступним визначенням функціонального індексу сідничного нерва. Відомим аналогом є спосіб визначення функціонального індексу сідничного нерва у щура та пристрій для проведення тесту "ходьби по доріжці" з метою отримання відбитків стоп щура [1], який вибраний як найближчий аналог. При цьому пристрій для отримання відбитків стоп щура містить жолоб з дерев'яним піддоном, вистеленим паперовою стрічкою, просякнутою блакитним бромофенолом, розчиненим в 1 % ацетоні і висушеним за спеціальною методикою. Цей пристрій дозволяє отримати відбитки стоп тваринки, тобто провести тест "ходьби по доріжці", але не виключає повороту тварини і її зворотний рух. В основу корисної моделі поставлена задача розробки пристрою для проведення тесту "ходьби по доріжці" з метою отримання відбитків стоп щура з наступним вимірюванням їх параметрів для визначення функціонального індексу сідничного нерва у щура, який дозволяє більш точно та надійно оцінити ступінь регенерації сідничного нерва. Поставлена задача вирішується тим, що пристрій для проведення тесту "ходьби по доріжці" містить дерев'яний піддон з бортиками, згідно з корисною моделлю, піддон зверху закритий половиною розрізаної вздовж пластикової труби з формуванням тунелю, дно піддона вистелено папером, на одному з кінців піддона сформований жолоб, в який укладений просякнутий фукорцином поролон. Корисна модель пояснюється кресленням, де зображений пристрій для проведення тесту "ходьби по доріжці". Пристрій складається із дерев'яного піддона з бортиками 2, зверху закритий половиною розрізаної вздовж пластикової труби 1 з формуванням тунелю, при цьому розмір тунелю виключає поворот тварини і її рух можливий тільки вперед. Дно піддона вистелено папером 3, на одному з кінців піддона сформований жолоб 4, в який укладений просякнутий фукорцином поролон. Пристрій використовують наступним чином. Тварину опускають задніми лапками в жолоб 4 на поролон, просякнутий фукорцином, таким чином зафарбовуються підошви. Після цього тваринку відпускають і вона починає рух по тунелю, який складається з дерев'яного піддона з бортиками 2, закритого зверху половиною розрізаної вздовж пластикової труби 1, залишаючи відбитки стоп на папері 3 і потрапляє у клітку, яку розміщують на протилежному кінці тунелю (на кресленні не показана). Пристрій дозволяє отримати відбитки стоп експериментальної тварини на папері, параметри яких вимірюють та використовують при аналізі та розрахуванні коефіцієнтів, а також дає можливість повторювати тест на будь-якому часовому відрізку експерименту, роблячи можливою об'єктивізацію функціонального відновлення сідничного нерва у часовому аспекті. Пристрій впроваджений у використання та апробований на 20 тваринах па базі лабораторії експериментальної нейрохірургії ДУ "Інститут нейрохірургії ім. акад. А.П. Ромоданова НАМИ України". Джерело інформації:: 1. Monte-Raso, Vanessa Vilela; Barbieri, Claudio Henrique and Mazzer, Nilton. Sciatic functional index smashing injuries of rats' sciatic nerves. Evaluation of method reproducibility among examiners. Acta ortop. bras. 2006, vol.14, n.3, pp. 133-136. ISSN 1809-4406. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для проведення тесту "ходьби по доріжці", що містить дерев'яний піддон з бортиками, який відрізняється тим, що піддон зверху закритий половиною розрізаної вздовж пластикової труби з формуванням тунелю, дно піддона вистелено папером, на одному з кінців піддона сформований жолоб, в який вкладений просякнутий фукорцином поролон. 1 UA 118157 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
