Назоінтестинальний обтураційний зонд для дилатації тонкої кишки

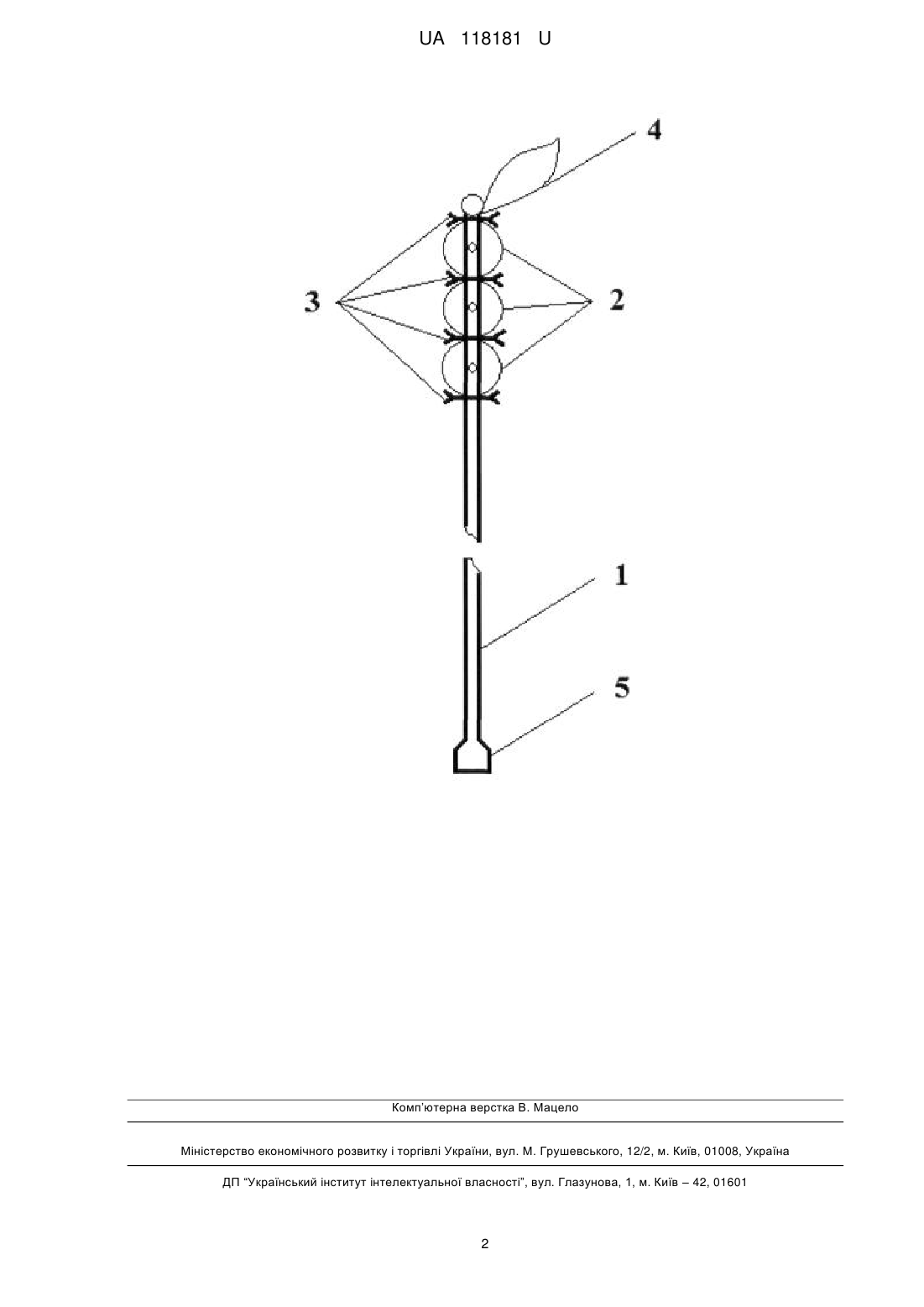

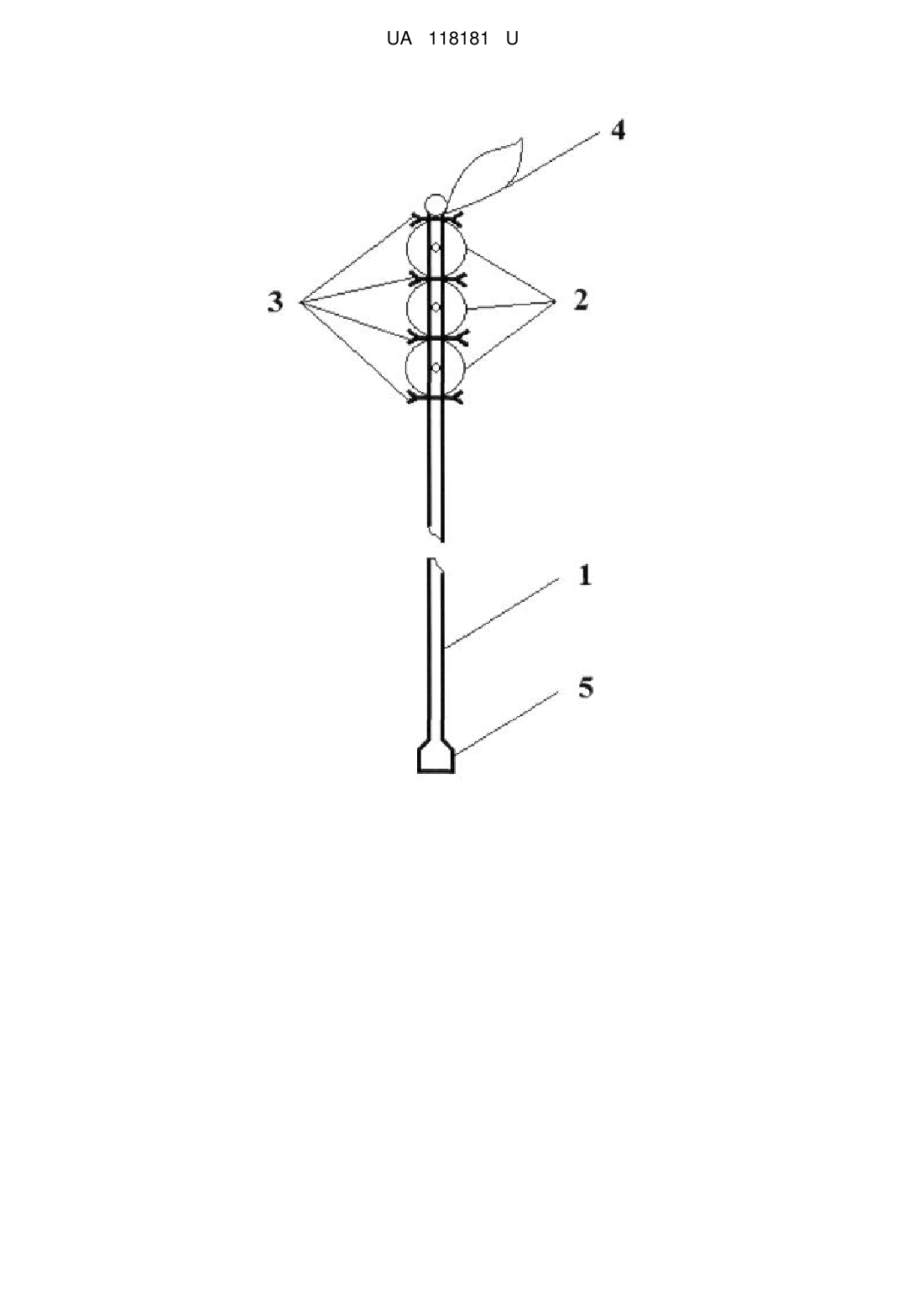

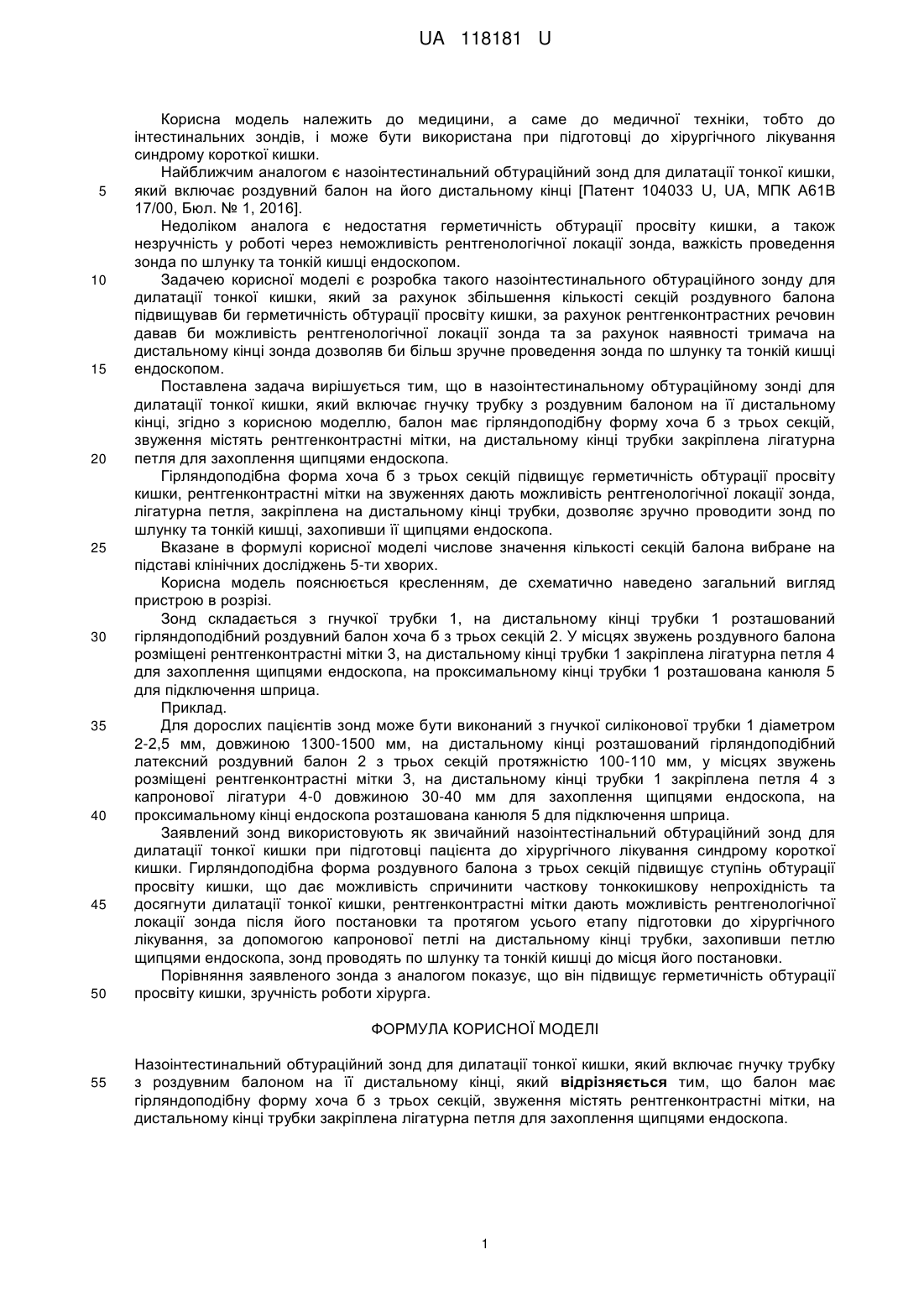

Реферат: Назоінтестинальний обтураційний зонд для дилатації тонкої кишки включає гнучку трубку з роздувним балоном на її дистальному кінці. Балон має гірляндоподібну форму хоча б з трьох секцій, звуження містять рентгенконтрастні мітки, на дистальному кінці трубки закріплена лігатурна петля для захоплення щипцями ендоскопа. UA 118181 U (12) UA 118181 U UA 118181 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до медицини, а саме до медичної техніки, тобто до інтестинальних зондів, і може бути використана при підготовці до хірургічного лікування синдрому короткої кишки. Найближчим аналогом є назоінтестинальний обтураційний зонд для дилатації тонкої кишки, який включає роздувний балон на його дистальному кінці [Патент 104033 U, UA, МПК А61В 17/00, Бюл. № 1, 2016]. Недоліком аналога є недостатня герметичність обтурації просвіту кишки, а також незручність у роботі через неможливість рентгенологічної локації зонда, важкість проведення зонда по шлунку та тонкій кишці ендоскопом. Задачею корисної моделі є розробка такого назоінтестинального обтураційного зонду для дилатації тонкої кишки, який за рахунок збільшення кількості секцій роздувного балона підвищував би герметичність обтурації просвіту кишки, за рахунок рентгенконтрастних речовин давав би можливість рентгенологічної локації зонда та за рахунок наявності тримача на дистальному кінці зонда дозволяв би більш зручне проведення зонда по шлунку та тонкій кишці ендоскопом. Поставлена задача вирішується тим, що в назоінтестинальному обтураційному зонді для дилатації тонкої кишки, який включає гнучку трубку з роздувним балоном на її дистальному кінці, згідно з корисною моделлю, балон має гірляндоподібну форму хоча б з трьох секцій, звуження містять рентгенконтрастні мітки, на дистальному кінці трубки закріплена лігатурна петля для захоплення щипцями ендоскопа. Гірляндоподібна форма хоча б з трьох секцій підвищує герметичність обтурації просвіту кишки, рентгенконтрастні мітки на звуженнях дають можливість рентгенологічної локації зонда, лігатурна петля, закріплена на дистальному кінці трубки, дозволяє зручно проводити зонд по шлунку та тонкій кишці, захопивши її щипцями ендоскопа. Вказане в формулі корисної моделі числове значення кількості секцій балона вибране на підставі клінічних досліджень 5-ти хворих. Корисна модель пояснюється кресленням, де схематично наведено загальний вигляд пристрою в розрізі. Зонд складається з гнучкої трубки 1, на дистальному кінці трубки 1 розташований гірляндоподібний роздувний балон хоча б з трьох секцій 2. У місцях звужень роздувного балона розміщені рентгенконтрастні мітки 3, на дистальному кінці трубки 1 закріплена лігатурна петля 4 для захоплення щипцями ендоскопа, на проксимальному кінці трубки 1 розташована канюля 5 для підключення шприца. Приклад. Для дорослих пацієнтів зонд може бути виконаний з гнучкої силіконової трубки 1 діаметром 2-2,5 мм, довжиною 1300-1500 мм, на дистальному кінці розташований гірляндоподібний латексний роздувний балон 2 з трьох секцій протяжністю 100-110 мм, у місцях звужень розміщені рентгенконтрастні мітки 3, на дистальному кінці трубки 1 закріплена петля 4 з капронової лігатури 4-0 довжиною 30-40 мм для захоплення щипцями ендоскопа, на проксимальному кінці ендоскопа розташована канюля 5 для підключення шприца. Заявлений зонд використовують як звичайний назоінтестінальний обтураційний зонд для дилатації тонкої кишки при підготовці пацієнта до хірургічного лікування синдрому короткої кишки. Гирляндоподібна форма роздувного балона з трьох секцій підвищує ступінь обтурації просвіту кишки, що дає можливість спричинити часткову тонкокишкову непрохідність та досягнути дилатації тонкої кишки, рентгенконтрастні мітки дають можливість рентгенологічної локації зонда після його постановки та протягом усього етапу підготовки до хірургічного лікування, за допомогою капронової петлі на дистальному кінці трубки, захопивши петлю щипцями ендоскопа, зонд проводять по шлунку та тонкій кишці до місця його постановки. Порівняння заявленого зонда з аналогом показує, що він підвищує герметичність обтурації просвіту кишки, зручність роботи хірурга. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Назоінтестинальний обтураційний зонд для дилатації тонкої кишки, який включає гнучку трубку з роздувним балоном на її дистальному кінці, який відрізняється тим, що балон має гірляндоподібну форму хоча б з трьох секцій, звуження містять рентгенконтрастні мітки, на дистальному кінці трубки закріплена лігатурна петля для захоплення щипцями ендоскопа. 1 UA 118181 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
