Пристрій для закріплення різців

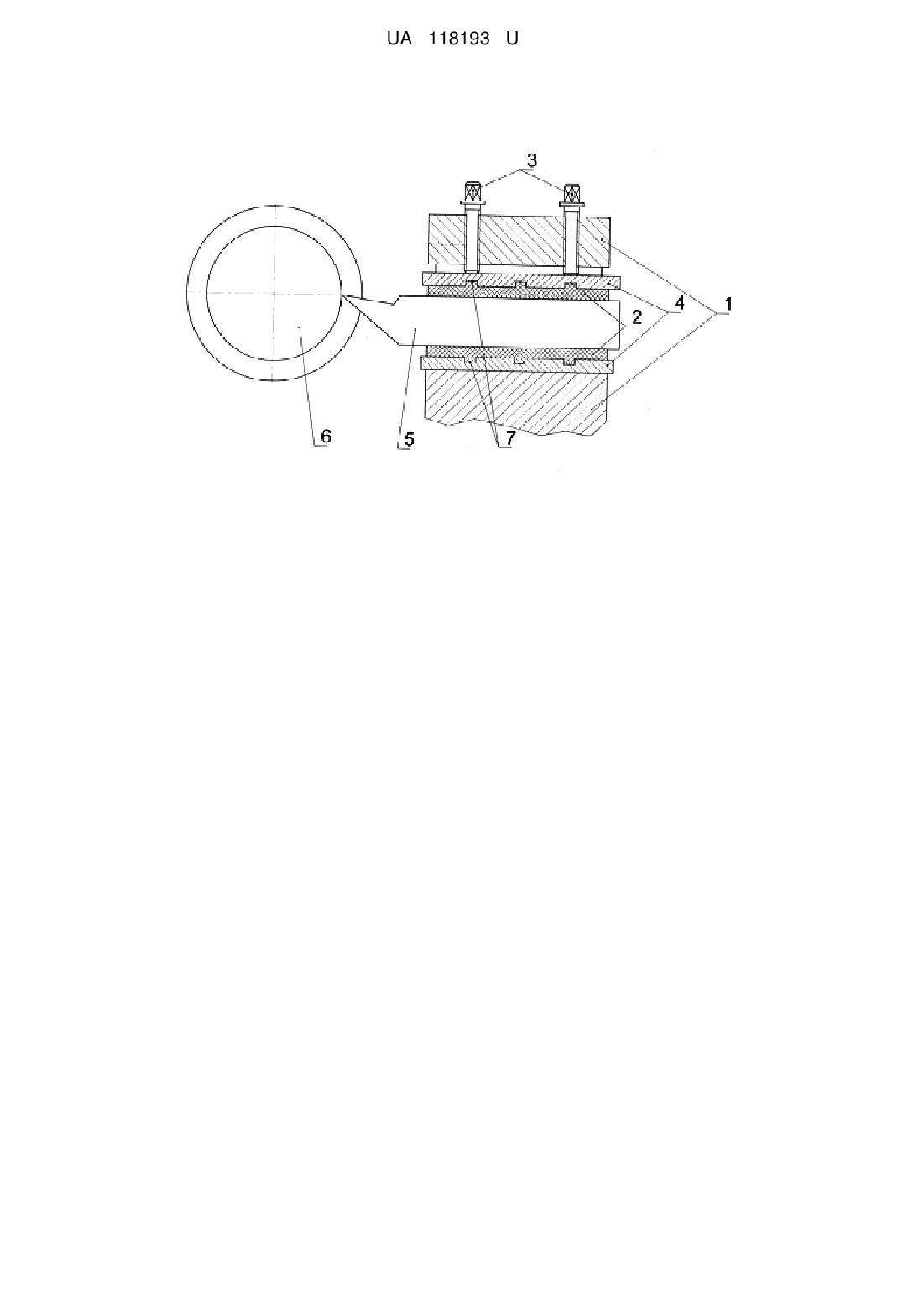

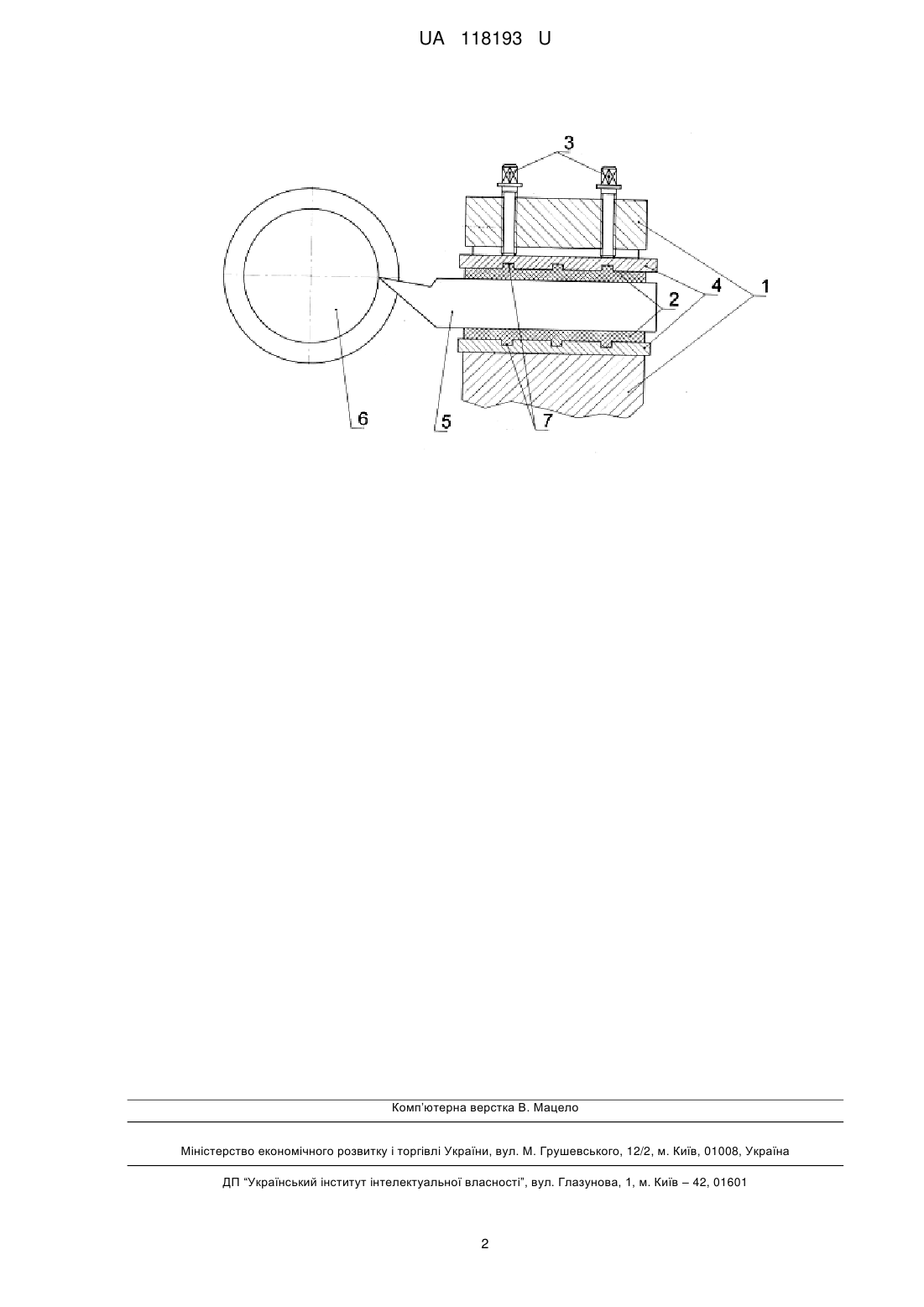

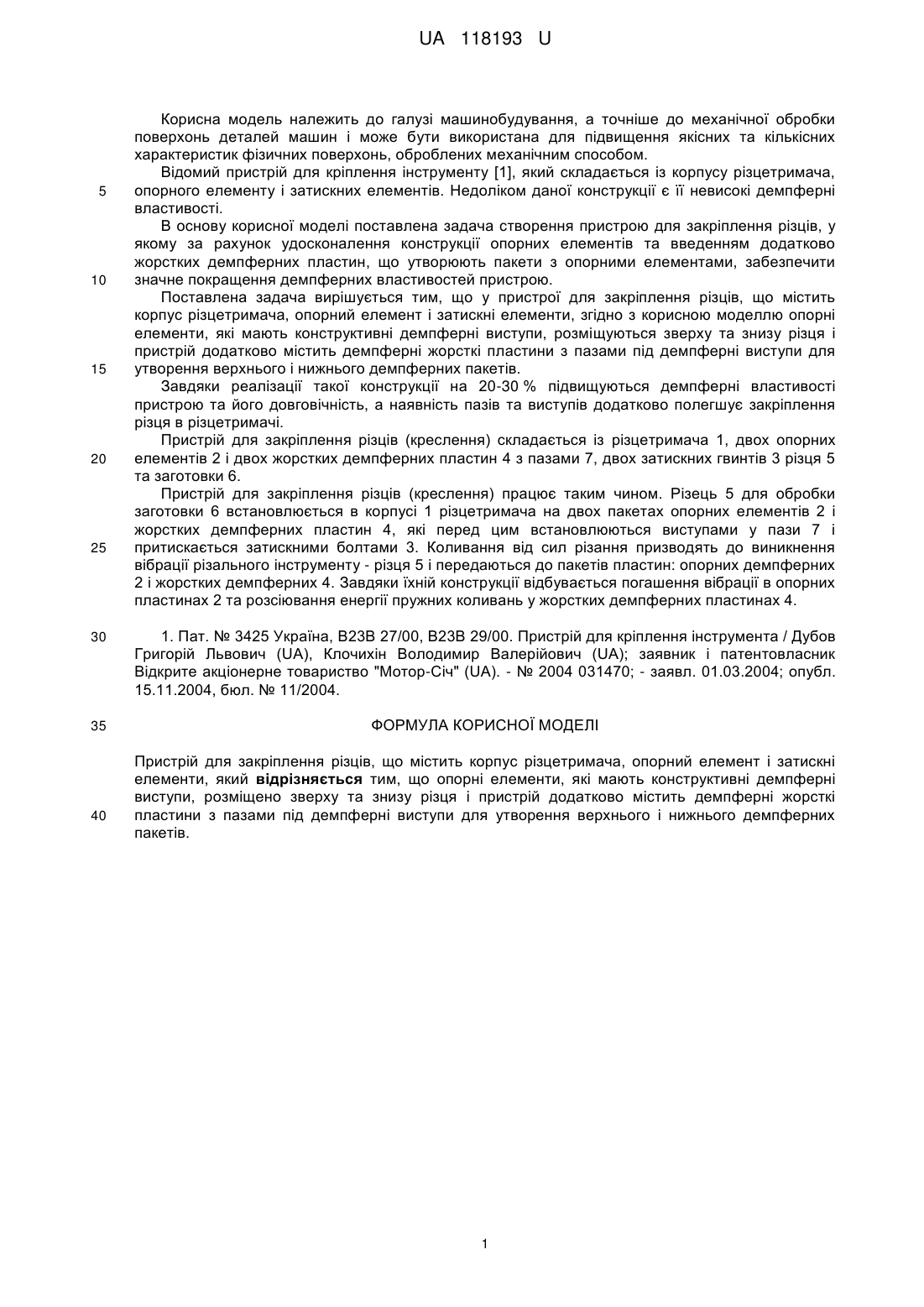

Реферат: UA 118193 U UA 118193 U 5 10 15 20 25 Корисна модель належить до галузі машинобудування, а точніше до механічної обробки поверхонь деталей машин і може бути використана для підвищення якісних та кількісних характеристик фізичних поверхонь, оброблених механічним способом. Відомий пристрій для кріплення інструменту [1], який складається із корпусу різцетримача, опорного елементу і затискних елементів. Недоліком даної конструкції є її невисокі демпферні властивості. В основу корисної моделі поставлена задача створення пристрою для закріплення різців, у якому за рахунок удосконалення конструкції опорних елементів та введенням додатково жорстких демпферних пластин, що утворюють пакети з опорними елементами, забезпечити значне покращення демпферних властивостей пристрою. Поставлена задача вирішується тим, що у пристрої для закріплення різців, що містить корпус різцетримача, опорний елемент і затискні елементи, згідно з корисною моделлю опорні елементи, які мають конструктивні демпферні виступи, розміщуються зверху та знизу різця і пристрій додатково містить демпферні жорсткі пластини з пазами під демпферні виступи для утворення верхнього і нижнього демпферних пакетів. Завдяки реалізації такої конструкції на 20-30 % підвищуються демпферні властивості пристрою та його довговічність, а наявність пазів та виступів додатково полегшує закріплення різця в різцетримачі. Пристрій для закріплення різців (креслення) складається із різцетримача 1, двох опорних елементів 2 і двох жорстких демпферних пластин 4 з пазами 7, двох затискних гвинтів 3 різця 5 та заготовки 6. Пристрій для закріплення різців (креслення) працює таким чином. Різець 5 для обробки заготовки 6 встановлюється в корпусі 1 різцетримача на двох пакетах опорних елементів 2 і жорстких демпферних пластин 4, які перед цим встановлюються виступами у пази 7 і притискається затискними болтами 3. Коливання від сил різання призводять до виникнення вібрації різального інструменту - різця 5 і передаються до пакетів пластин: опорних демпферних 2 і жорстких демпферних 4. Завдяки їхній конструкції відбувається погашення вібрації в опорних пластинах 2 та розсіювання енергії пружних коливань у жорстких демпферних пластинах 4. 30 1. Пат. № 3425 Україна, В23В 27/00, В23В 29/00. Пристрій для кріплення інструмента / Дубов Григорій Львович (UA), Клочихін Володимир Валерійович (UA); заявник і патентовласник Відкрите акціонерне товариство "Мотор-Січ" (UA). - № 2004 031470; - заявл. 01.03.2004; опубл. 15.11.2004, бюл. № 11/2004. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Пристрій для закріплення різців, що містить корпус різцетримача, опорний елемент і затискні елементи, який відрізняється тим, що опорні елементи, які мають конструктивні демпферні виступи, розміщено зверху та знизу різця і пристрій додатково містить демпферні жорсткі пластини з пазами під демпферні виступи для утворення верхнього і нижнього демпферних пакетів. 1 UA 118193 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
