Механізм відтягнення полотна круглов’язальної машини

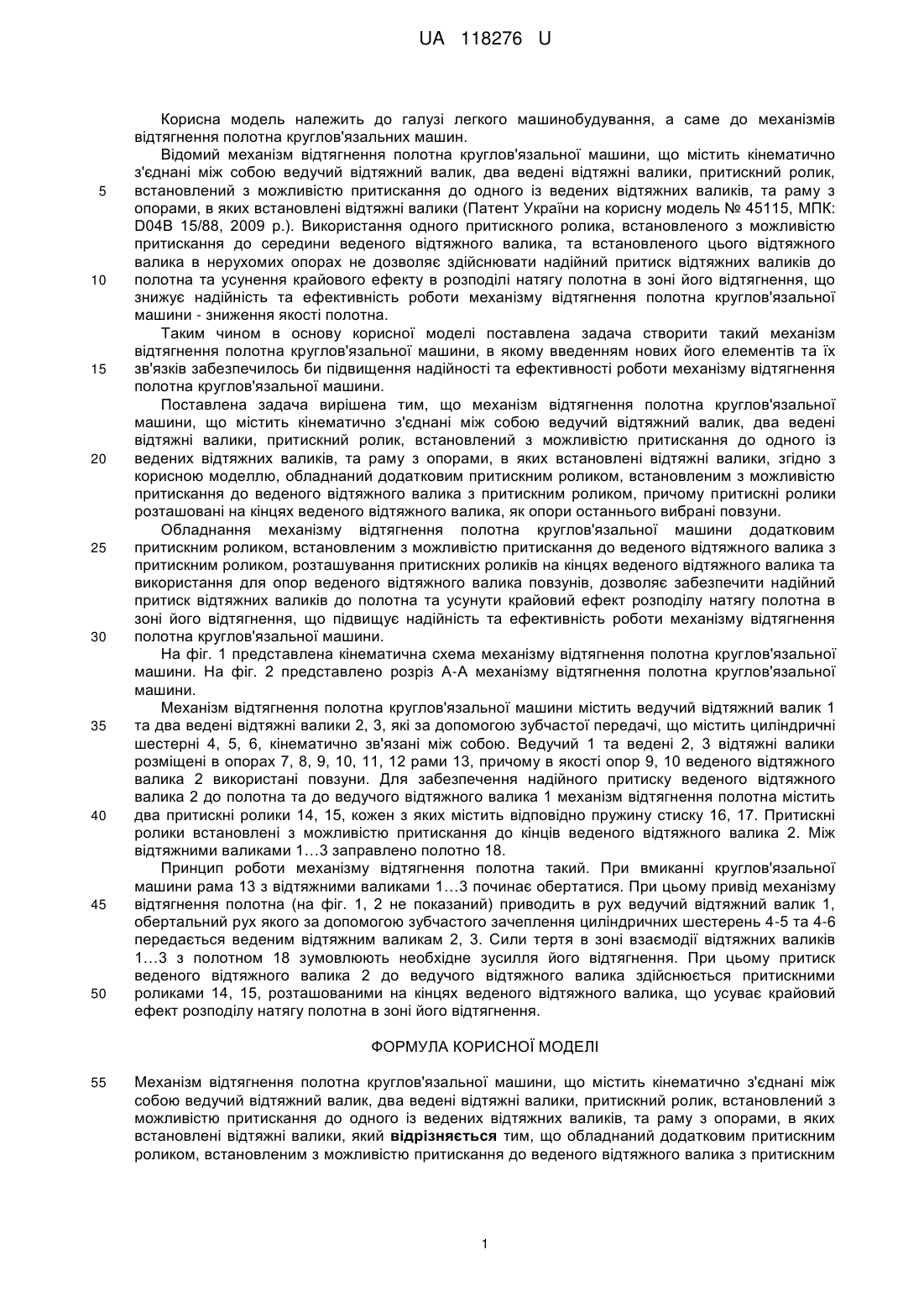

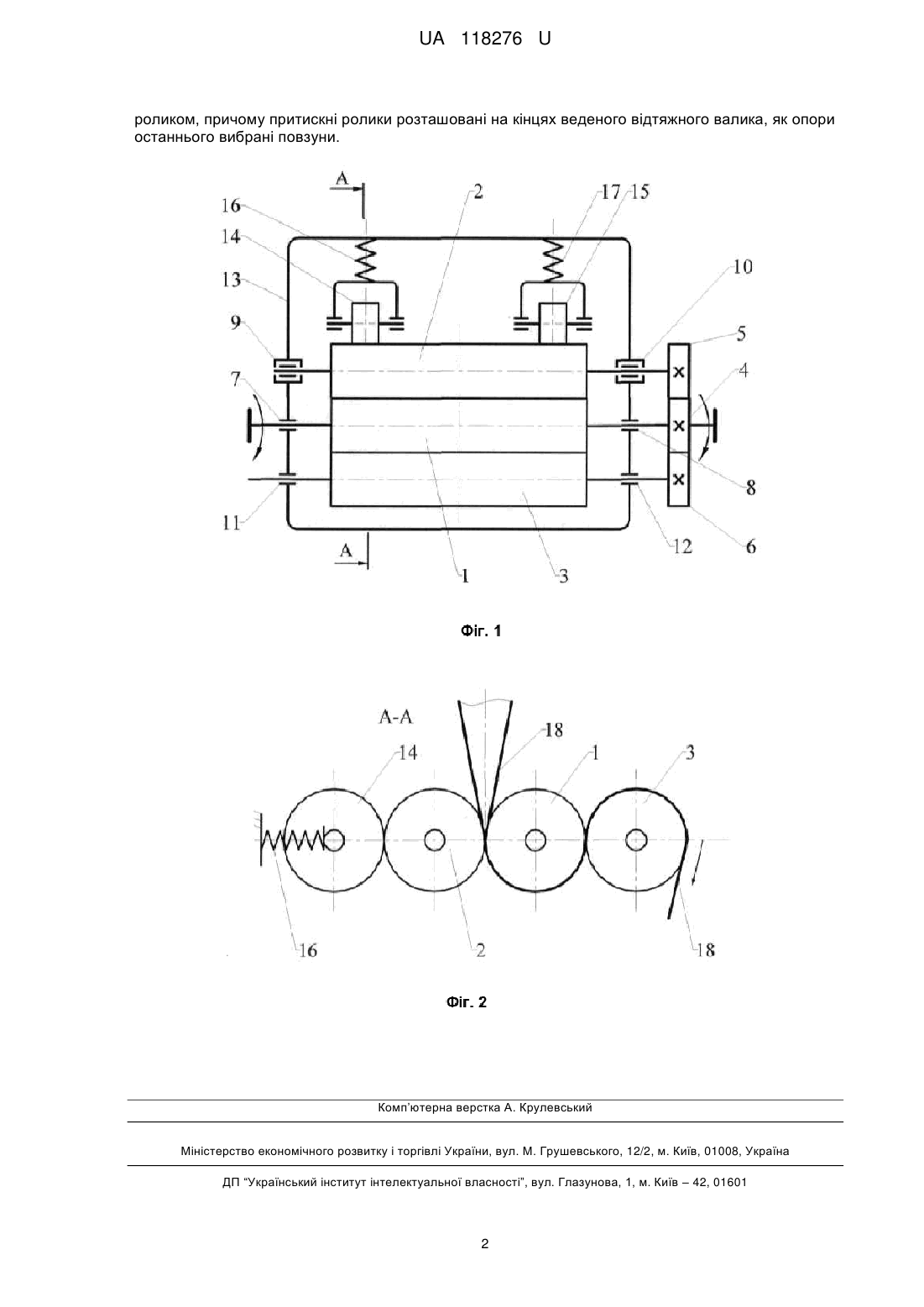

Реферат: Механізм відтягнення полотна круглов'язальної машини має кінематично з'єднані між собою ведучий відтяжний валик, два ведені відтяжні валики, притискний ролик, встановлений з можливістю притискання до одного із ведених відтяжних валиків, та раму з опорами, в яких встановлені відтяжні валики. Додатково має притискний ролик, встановлений з можливістю притискання до веденого відтяжного валика з притискним роликом. Притискні ролики розташовані на кінцях веденого відтяжного валика, як опори останнього вибрані повзуни. UA 118276 U (54) МЕХАНІЗМ ВІДТЯГНЕННЯ ПОЛОТНА КРУГЛОВ'ЯЗАЛЬНОЇ МАШИНИ UA 118276 U UA 118276 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі легкого машинобудування, а саме до механізмів відтягнення полотна круглов'язальних машин. Відомий механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий відтяжний валик, два ведені відтяжні валики, притискний ролик, встановлений з можливістю притискання до одного із ведених відтяжних валиків, та раму з опорами, в яких встановлені відтяжні валики (Патент України на корисну модель № 45115, МПК: D04В 15/88, 2009 p.). Використання одного притискного ролика, встановленого з можливістю притискання до середини веденого відтяжного валика, та встановленого цього відтяжного валика в нерухомих опорах не дозволяє здійснювати надійний притиск відтяжних валиків до полотна та усунення крайового ефекту в розподілі натягу полотна в зоні його відтягнення, що знижує надійність та ефективність роботи механізму відтягнення полотна круглов'язальної машини - зниження якості полотна. Таким чином в основу корисної моделі поставлена задача створити такий механізм відтягнення полотна круглов'язальної машини, в якому введенням нових його елементів та їх зв'язків забезпечилось би підвищення надійності та ефективності роботи механізму відтягнення полотна круглов'язальної машини. Поставлена задача вирішена тим, що механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий відтяжний валик, два ведені відтяжні валики, притискний ролик, встановлений з можливістю притискання до одного із ведених відтяжних валиків, та раму з опорами, в яких встановлені відтяжні валики, згідно з корисною моделлю, обладнаний додатковим притискним роликом, встановленим з можливістю притискання до веденого відтяжного валика з притискним роликом, причому притискні ролики розташовані на кінцях веденого відтяжного валика, як опори останнього вибрані повзуни. Обладнання механізму відтягнення полотна круглов'язальної машини додатковим притискним роликом, встановленим з можливістю притискання до веденого відтяжного валика з притискним роликом, розташування притискних роликів на кінцях веденого відтяжного валика та використання для опор веденого відтяжного валика повзунів, дозволяє забезпечити надійний притиск відтяжних валиків до полотна та усунути крайовий ефект розподілу натягу полотна в зоні його відтягнення, що підвищує надійність та ефективність роботи механізму відтягнення полотна круглов'язальної машини. На фіг. 1 представлена кінематична схема механізму відтягнення полотна круглов'язальної машини. На фіг. 2 представлено розріз А-А механізму відтягнення полотна круглов'язальної машини. Механізм відтягнення полотна круглов'язальної машини містить ведучий відтяжний валик 1 та два ведені відтяжні валики 2, 3, які за допомогою зубчастої передачі, що містить циліндричні шестерні 4, 5, 6, кінематично зв'язані між собою. Ведучий 1 та ведені 2, 3 відтяжні валики розміщені в опорах 7, 8, 9, 10, 11, 12 рами 13, причому в якості опор 9, 10 веденого відтяжного валика 2 використані повзуни. Для забезпечення надійного притиску веденого відтяжного валика 2 до полотна та до ведучого відтяжного валика 1 механізм відтягнення полотна містить два притискні ролики 14, 15, кожен з яких містить відповідно пружину стиску 16, 17. Притискні ролики встановлені з можливістю притискання до кінців веденого відтяжного валика 2. Між відтяжними валиками 1…3 заправлено полотно 18. Принцип роботи механізму відтягнення полотна такий. При вмиканні круглов'язальної машини рама 13 з відтяжними валиками 1…3 починає обертатися. При цьому привід механізму відтягнення полотна (на фіг. 1, 2 не показаний) приводить в рух ведучий відтяжний валик 1, обертальний рух якого за допомогою зубчастого зачеплення циліндричних шестерень 4-5 та 4-6 передається веденим відтяжним валикам 2, 3. Сили тертя в зоні взаємодії відтяжних валиків 1…3 з полотном 18 зумовлюють необхідне зусилля його відтягнення. При цьому притиск веденого відтяжного валика 2 до ведучого відтяжного валика здійснюється притискними роликами 14, 15, розташованими на кінцях веденого відтяжного валика, що усуває крайовий ефект розподілу натягу полотна в зоні його відтягнення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий відтяжний валик, два ведені відтяжні валики, притискний ролик, встановлений з можливістю притискання до одного із ведених відтяжних валиків, та раму з опорами, в яких встановлені відтяжні валики, який відрізняється тим, що обладнаний додатковим притискним роликом, встановленим з можливістю притискання до веденого відтяжного валика з притискним 1 UA 118276 U роликом, причому притискні ролики розташовані на кінцях веденого відтяжного валика, як опори останнього вибрані повзуни. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
