Механізм відтягнення полотна круглов’язальної машини

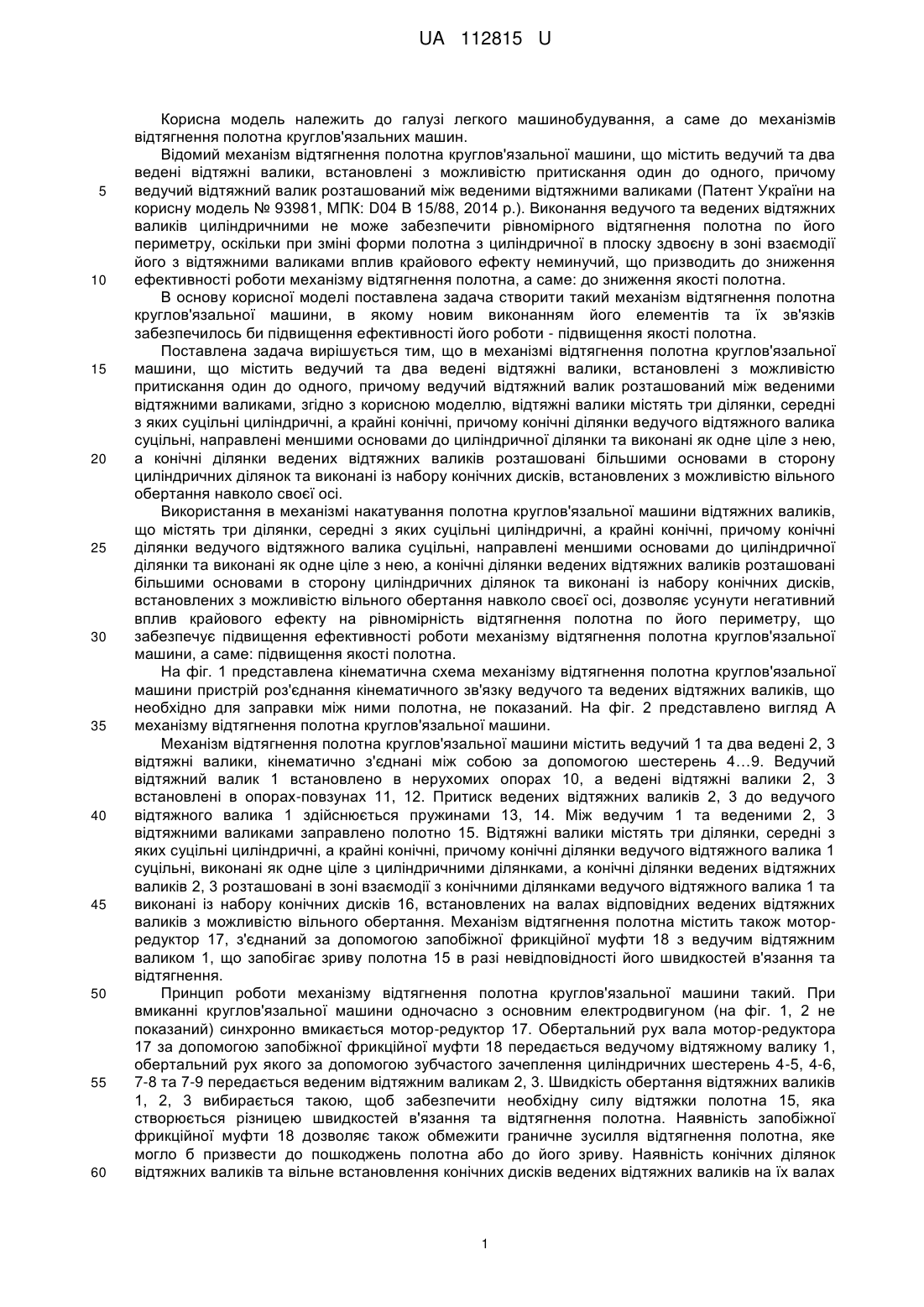

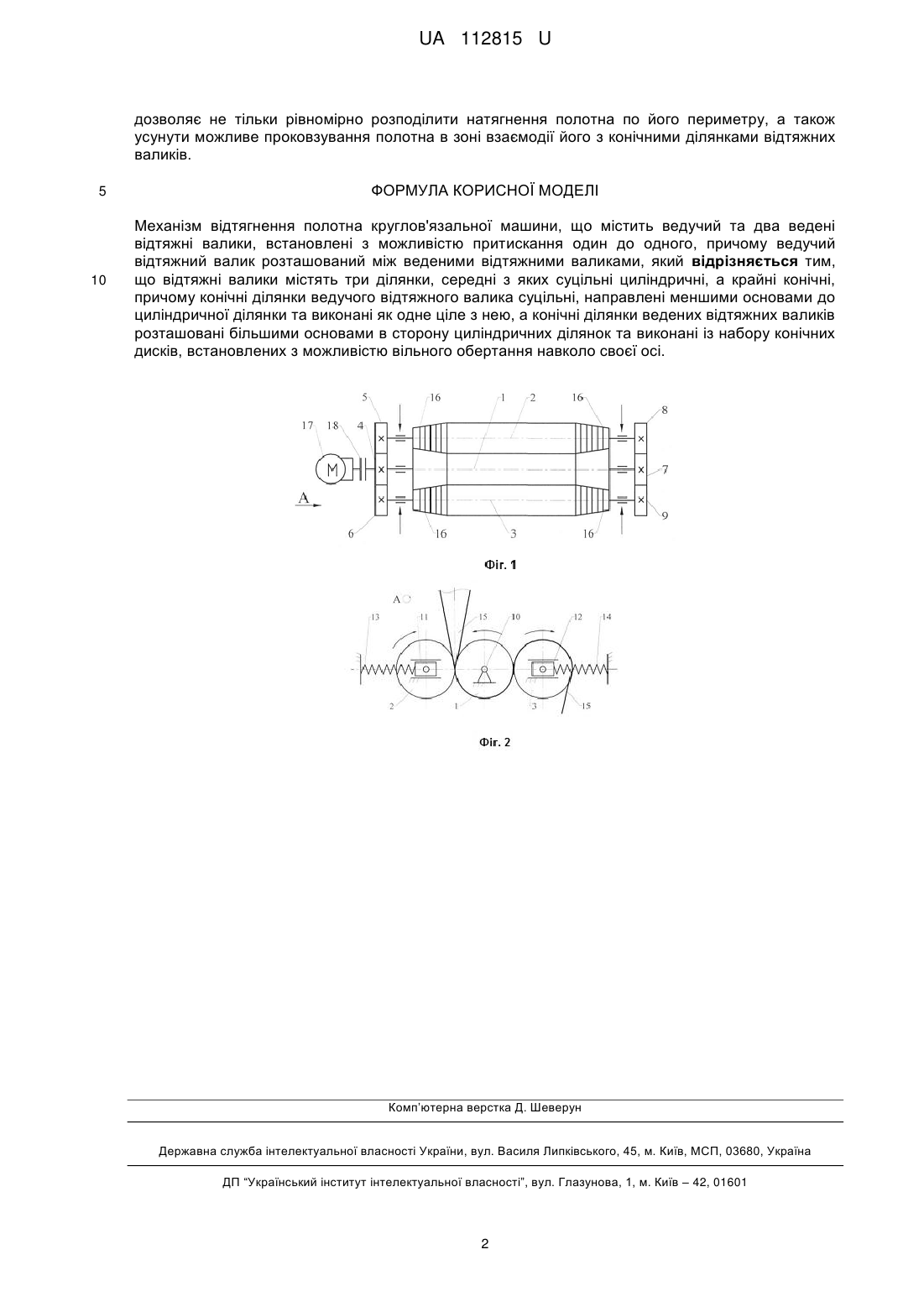

Реферат: UA 112815 U UA 112815 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкого машинобудування, а саме до механізмів відтягнення полотна круглов'язальних машин. Відомий механізм відтягнення полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики, встановлені з можливістю притискання один до одного, причому ведучий відтяжний валик розташований між веденими відтяжними валиками (Патент України на корисну модель № 93981, МПК: D04 В 15/88, 2014 p.). Виконання ведучого та ведених відтяжних валиків циліндричними не може забезпечити рівномірного відтягнення полотна по його периметру, оскільки при зміні форми полотна з циліндричної в плоску здвоєну в зоні взаємодії його з відтяжними валиками вплив крайового ефекту неминучий, що призводить до зниження ефективності роботи механізму відтягнення полотна, а саме: до зниження якості полотна. В основу корисної моделі поставлена задача створити такий механізм відтягнення полотна круглов'язальної машини, в якому новим виконанням його елементів та їх зв'язків забезпечилось би підвищення ефективності його роботи - підвищення якості полотна. Поставлена задача вирішується тим, що в механізмі відтягнення полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики, встановлені з можливістю притискання один до одного, причому ведучий відтяжний валик розташований між веденими відтяжними валиками, згідно з корисною моделлю, відтяжні валики містять три ділянки, середні з яких суцільні циліндричні, а крайні конічні, причому конічні ділянки ведучого відтяжного валика суцільні, направлені меншими основами до циліндричної ділянки та виконані як одне ціле з нею, а конічні ділянки ведених відтяжних валиків розташовані більшими основами в сторону циліндричних ділянок та виконані із набору конічних дисків, встановлених з можливістю вільного обертання навколо своєї осі. Використання в механізмі накатування полотна круглов'язальної машини відтяжних валиків, що містять три ділянки, середні з яких суцільні циліндричні, а крайні конічні, причому конічні ділянки ведучого відтяжного валика суцільні, направлені меншими основами до циліндричної ділянки та виконані як одне ціле з нею, а конічні ділянки ведених відтяжних валиків розташовані більшими основами в сторону циліндричних ділянок та виконані із набору конічних дисків, встановлених з можливістю вільного обертання навколо своєї осі, дозволяє усунути негативний вплив крайового ефекту на рівномірність відтягнення полотна по його периметру, що забезпечує підвищення ефективності роботи механізму відтягнення полотна круглов'язальної машини, а саме: підвищення якості полотна. На фіг. 1 представлена кінематична схема механізму відтягнення полотна круглов'язальної машини пристрій роз'єднання кінематичного зв'язку ведучого та ведених відтяжних валиків, що необхідно для заправки між ними полотна, не показаний. На фіг. 2 представлено вигляд А механізму відтягнення полотна круглов'язальної машини. Механізм відтягнення полотна круглов'язальної машини містить ведучий 1 та два ведені 2, 3 відтяжні валики, кінематично з'єднані між собою за допомогою шестерень 4…9. Ведучий відтяжний валик 1 встановлено в нерухомих опорах 10, а ведені відтяжні валики 2, 3 встановлені в опорах-повзунах 11, 12. Притиск ведених відтяжних валиків 2, 3 до ведучого відтяжного валика 1 здійснюється пружинами 13, 14. Між ведучим 1 та веденими 2, 3 відтяжними валиками заправлено полотно 15. Відтяжні валики містять три ділянки, середні з яких суцільні циліндричні, а крайні конічні, причому конічні ділянки ведучого відтяжного валика 1 суцільні, виконані як одне ціле з циліндричними ділянками, а конічні ділянки ведених відтяжних валиків 2, 3 розташовані в зоні взаємодії з конічними ділянками ведучого відтяжного валика 1 та виконані із набору конічних дисків 16, встановлених на валах відповідних ведених відтяжних валиків з можливістю вільного обертання. Механізм відтягнення полотна містить також моторредуктор 17, з'єднаний за допомогою запобіжної фрикційної муфти 18 з ведучим відтяжним валиком 1, що запобігає зриву полотна 15 в разі невідповідності його швидкостей в'язання та відтягнення. Принцип роботи механізму відтягнення полотна круглов'язальної машини такий. При вмиканні круглов'язальної машини одночасно з основним електродвигуном (на фіг. 1, 2 не показаний) синхронно вмикається мотор-редуктор 17. Обертальний рух вала мотор-редуктора 17 за допомогою запобіжної фрикційної муфти 18 передається ведучому відтяжному валику 1, обертальний рух якого за допомогою зубчастого зачеплення циліндричних шестерень 4-5, 4-6, 7-8 та 7-9 передається веденим відтяжним валикам 2, 3. Швидкість обертання відтяжних валиків 1, 2, 3 вибирається такою, щоб забезпечити необхідну силу відтяжки полотна 15, яка створюється різницею швидкостей в'язання та відтягнення полотна. Наявність запобіжної фрикційної муфти 18 дозволяє також обмежити граничне зусилля відтягнення полотна, яке могло б призвести до пошкоджень полотна або до його зриву. Наявність конічних ділянок відтяжних валиків та вільне встановлення конічних дисків ведених відтяжних валиків на їх валах 1 UA 112815 U дозволяє не тільки рівномірно розподілити натягнення полотна по його периметру, а також усунути можливе проковзування полотна в зоні взаємодії його з конічними ділянками відтяжних валиків. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Механізм відтягнення полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики, встановлені з можливістю притискання один до одного, причому ведучий відтяжний валик розташований між веденими відтяжними валиками, який відрізняється тим, що відтяжні валики містять три ділянки, середні з яких суцільні циліндричні, а крайні конічні, причому конічні ділянки ведучого відтяжного валика суцільні, направлені меншими основами до циліндричної ділянки та виконані як одне ціле з нею, а конічні ділянки ведених відтяжних валиків розташовані більшими основами в сторону циліндричних ділянок та виконані із набору конічних дисків, встановлених з можливістю вільного обертання навколо своєї осі. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
