Механізм накатування полотна круглов’язальної машини

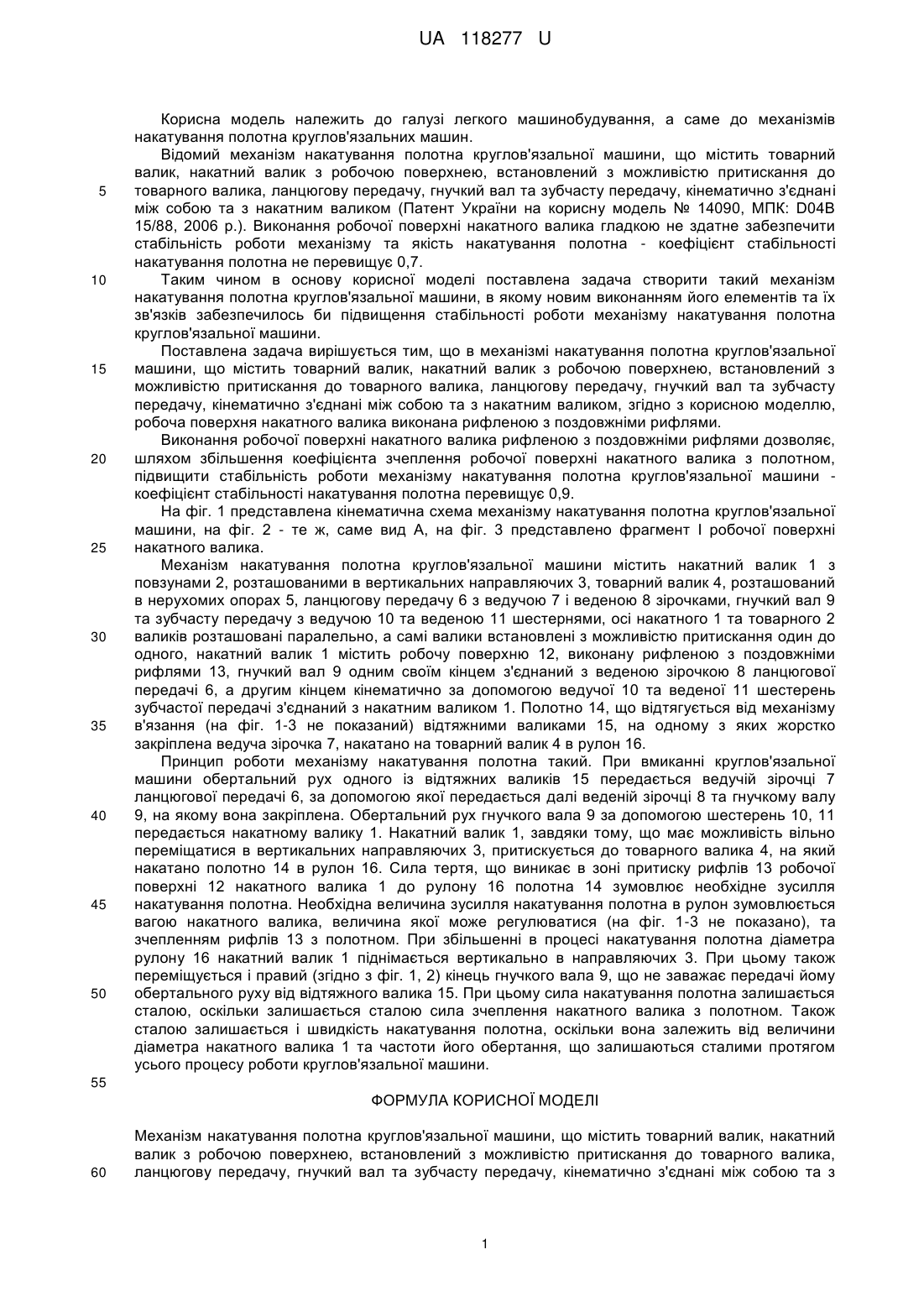

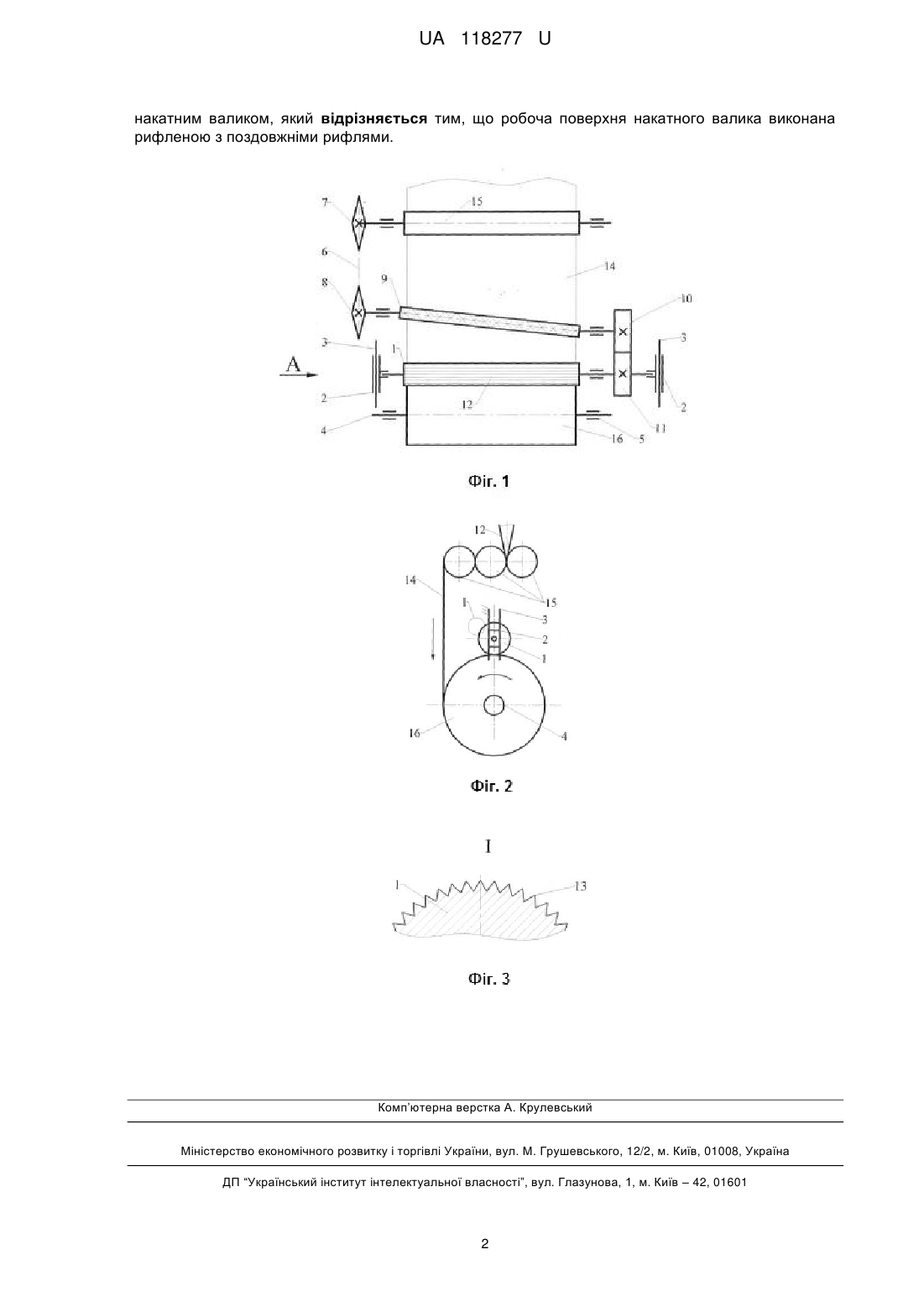

Реферат: Механізм накатування полотна круглов'язальної машини містить товарний валик, накатний валик з робочою поверхнею, встановлений з можливістю притискання до товарного валика, ланцюгову передачу, гнучкий вал та зубчасту передачу, кінематично з'єднані між собою та з накатним валиком. Робоча поверхня накатного валика виконана рифленою з поздовжніми рифлями. UA 118277 U (54) МЕХАНІЗМ НАКАТУВАННЯ ПОЛОТНА КРУГЛОВ'ЯЗАЛЬНОЇ МАШИНИ UA 118277 U UA 118277 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі легкого машинобудування, а саме до механізмів накатування полотна круглов'язальних машин. Відомий механізм накатування полотна круглов'язальної машини, що містить товарний валик, накатний валик з робочою поверхнею, встановлений з можливістю притискання до товарного валика, ланцюгову передачу, гнучкий вал та зубчасту передачу, кінематично з'єднані між собою та з накатним валиком (Патент України на корисну модель № 14090, МПК: D04В 15/88, 2006 p.). Виконання робочої поверхні накатного валика гладкою не здатне забезпечити стабільність роботи механізму та якість накатування полотна - коефіцієнт стабільності накатування полотна не перевищує 0,7. Таким чином в основу корисної моделі поставлена задача створити такий механізм накатування полотна круглов'язальної машини, в якому новим виконанням його елементів та їх зв'язків забезпечилось би підвищення стабільності роботи механізму накатування полотна круглов'язальної машини. Поставлена задача вирішується тим, що в механізмі накатування полотна круглов'язальної машини, що містить товарний валик, накатний валик з робочою поверхнею, встановлений з можливістю притискання до товарного валика, ланцюгову передачу, гнучкий вал та зубчасту передачу, кінематично з'єднані між собою та з накатним валиком, згідно з корисною моделлю, робоча поверхня накатного валика виконана рифленою з поздовжніми рифлями. Виконання робочої поверхні накатного валика рифленою з поздовжніми рифлями дозволяє, шляхом збільшення коефіцієнта зчеплення робочої поверхні накатного валика з полотном, підвищити стабільність роботи механізму накатування полотна круглов'язальної машини коефіцієнт стабільності накатування полотна перевищує 0,9. На фіг. 1 представлена кінематична схема механізму накатування полотна круглов'язальної машини, на фіг. 2 - те ж, саме вид А, на фіг. 3 представлено фрагмент І робочої поверхні накатного валика. Механізм накатування полотна круглов'язальної машини містить накатний валик 1 з повзунами 2, розташованими в вертикальних направляючих 3, товарний валик 4, розташований в нерухомих опорах 5, ланцюгову передачу 6 з ведучою 7 і веденою 8 зірочками, гнучкий вал 9 та зубчасту передачу з ведучою 10 та веденою 11 шестернями, осі накатного 1 та товарного 2 валиків розташовані паралельно, а самі валики встановлені з можливістю притискання один до одного, накатний валик 1 містить робочу поверхню 12, виконану рифленою з поздовжніми рифлями 13, гнучкий вал 9 одним своїм кінцем з'єднаний з веденою зірочкою 8 ланцюгової передачі 6, а другим кінцем кінематично за допомогою ведучої 10 та веденої 11 шестерень зубчастої передачі з'єднаний з накатним валиком 1. Полотно 14, що відтягується від механізму в'язання (на фіг. 1-3 не показаний) відтяжними валиками 15, на одному з яких жорстко закріплена ведуча зірочка 7, накатано на товарний валик 4 в рулон 16. Принцип роботи механізму накатування полотна такий. При вмиканні круглов'язальної машини обертальний рух одного із відтяжних валиків 15 передається ведучій зірочці 7 ланцюгової передачі 6, за допомогою якої передається далі веденій зірочці 8 та гнучкому валу 9, на якому вона закріплена. Обертальний рух гнучкого вала 9 за допомогою шестерень 10, 11 передається накатному валику 1. Накатний валик 1, завдяки тому, що має можливість вільно переміщатися в вертикальних направляючих 3, притискується до товарного валика 4, на який накатано полотно 14 в рулон 16. Сила тертя, що виникає в зоні притиску рифлів 13 робочої поверхні 12 накатного валика 1 до рулону 16 полотна 14 зумовлює необхідне зусилля накатування полотна. Необхідна величина зусилля накатування полотна в рулон зумовлюється вагою накатного валика, величина якої може регулюватися (на фіг. 1-3 не показано), та зчепленням рифлів 13 з полотном. При збільшенні в процесі накатування полотна діаметра рулону 16 накатний валик 1 піднімається вертикально в направляючих 3. При цьому також переміщується і правий (згідно з фіг. 1, 2) кінець гнучкого вала 9, що не заважає передачі йому обертального руху від відтяжного валика 15. При цьому сила накатування полотна залишається сталою, оскільки залишається сталою сила зчеплення накатного валика з полотном. Також сталою залишається і швидкість накатування полотна, оскільки вона залежить від величини діаметра накатного валика 1 та частоти його обертання, що залишаються сталими протягом усього процесу роботи круглов'язальної машини. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Механізм накатування полотна круглов'язальної машини, що містить товарний валик, накатний валик з робочою поверхнею, встановлений з можливістю притискання до товарного валика, ланцюгову передачу, гнучкий вал та зубчасту передачу, кінематично з'єднані між собою та з 1 UA 118277 U накатним валиком, який відрізняється тим, що робоча поверхня накатного валика виконана рифленою з поздовжніми рифлями. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
