Механізм накатування полотна круглов’язальної машини

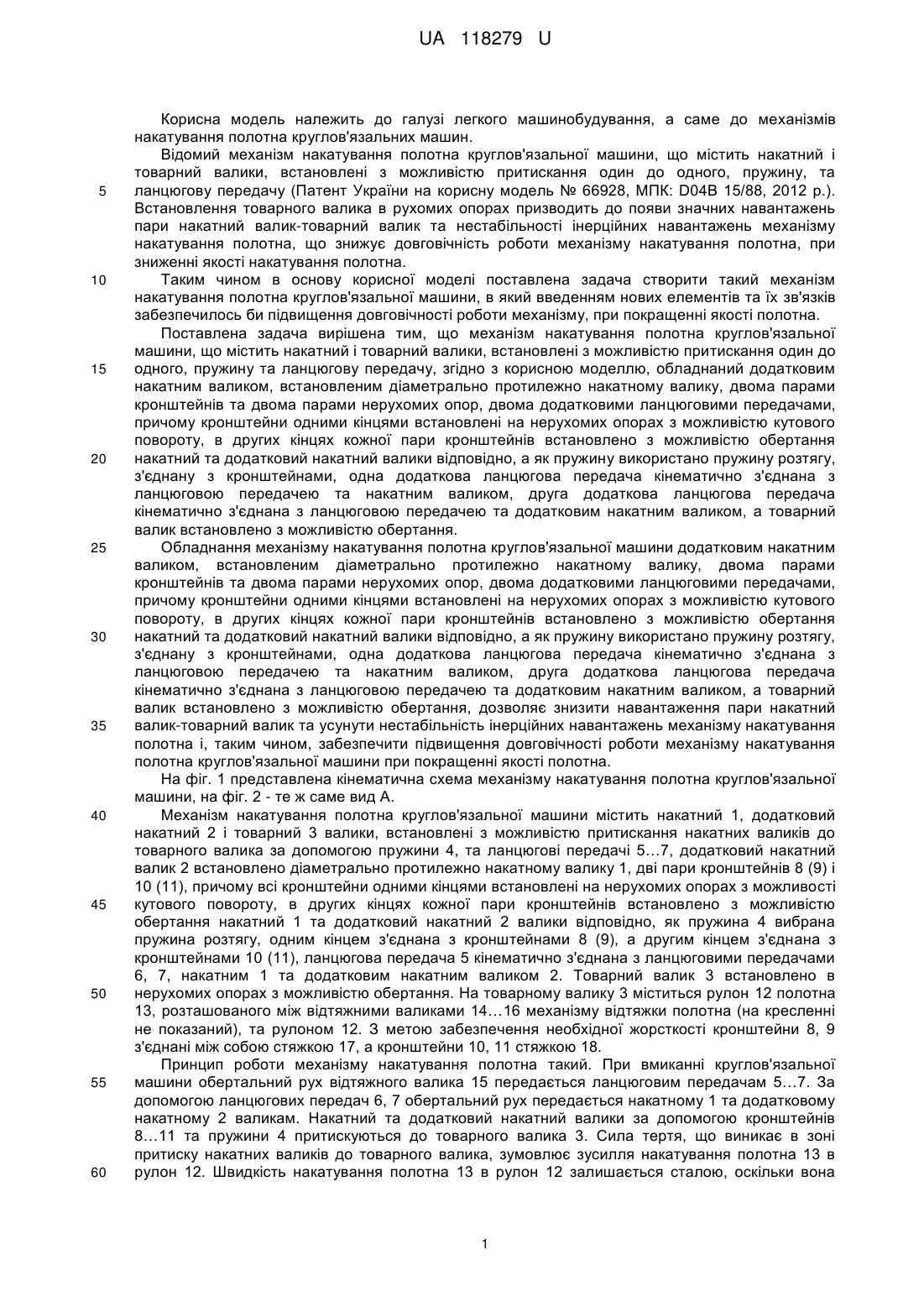

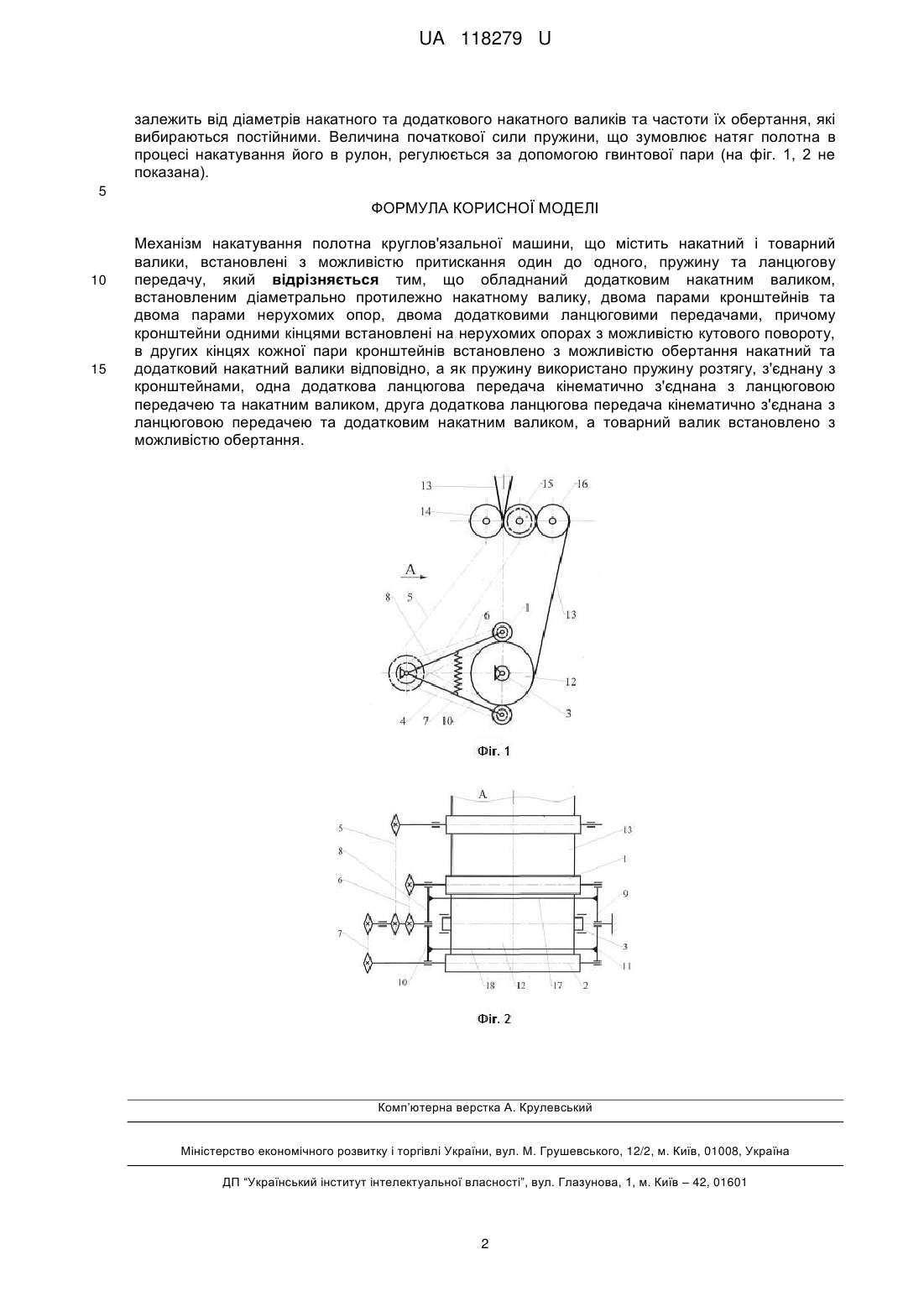

Реферат: Механізм накатування полотна круглов'язальної машини містить накатний і товарний валики, встановлені з можливістю притискання один до одного, пружину та ланцюгову передачу. Обладнаний додатковим накатним валиком, встановленим діаметрально протилежно накатному валику, двома парами кронштейнів та двома парами нерухомих опор, двома додатковими ланцюговими передачами, причому кронштейни одними кінцями встановлені на нерухомих опорах з можливістю кутового повороту, в других кінцях кожної пари кронштейнів встановлено з можливістю обертання накатний та додатковий накатний валики відповідно, а як пружину використано пружину розтягу, з'єднану з кронштейнами, одна додаткова ланцюгова передача кінематично з'єднана з ланцюговою передачею та накатним валиком, друга додаткова ланцюгова передача кінематично з'єднана з ланцюговою передачею та додатковим накатним валиком, а товарний валик встановлено з можливістю обертання. UA 118279 U (54) МЕХАНІЗМ НАКАТУВАННЯ ПОЛОТНА КРУГЛОВ'ЯЗАЛЬНОЇ МАШИНИ UA 118279 U UA 118279 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі легкого машинобудування, а саме до механізмів накатування полотна круглов'язальних машин. Відомий механізм накатування полотна круглов'язальної машини, що містить накатний і товарний валики, встановлені з можливістю притискання один до одного, пружину, та ланцюгову передачу (Патент України на корисну модель № 66928, МПК: D04В 15/88, 2012 p.). Встановлення товарного валика в рухомих опорах призводить до появи значних навантажень пари накатний валик-товарний валик та нестабільності інерційних навантажень механізму накатування полотна, що знижує довговічність роботи механізму накатування полотна, при зниженні якості накатування полотна. Таким чином в основу корисної моделі поставлена задача створити такий механізм накатування полотна круглов'язальної машини, в який введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи механізму, при покращенні якості полотна. Поставлена задача вирішена тим, що механізм накатування полотна круглов'язальної машини, що містить накатний і товарний валики, встановлені з можливістю притискання один до одного, пружину та ланцюгову передачу, згідно з корисною моделлю, обладнаний додатковим накатним валиком, встановленим діаметрально протилежно накатному валику, двома парами кронштейнів та двома парами нерухомих опор, двома додатковими ланцюговими передачами, причому кронштейни одними кінцями встановлені на нерухомих опорах з можливістю кутового повороту, в других кінцях кожної пари кронштейнів встановлено з можливістю обертання накатний та додатковий накатний валики відповідно, а як пружину використано пружину розтягу, з'єднану з кронштейнами, одна додаткова ланцюгова передача кінематично з'єднана з ланцюговою передачею та накатним валиком, друга додаткова ланцюгова передача кінематично з'єднана з ланцюговою передачею та додатковим накатним валиком, а товарний валик встановлено з можливістю обертання. Обладнання механізму накатування полотна круглов'язальної машини додатковим накатним валиком, встановленим діаметрально протилежно накатному валику, двома парами кронштейнів та двома парами нерухомих опор, двома додатковими ланцюговими передачами, причому кронштейни одними кінцями встановлені на нерухомих опорах з можливістю кутового повороту, в других кінцях кожної пари кронштейнів встановлено з можливістю обертання накатний та додатковий накатний валики відповідно, а як пружину використано пружину розтягу, з'єднану з кронштейнами, одна додаткова ланцюгова передача кінематично з'єднана з ланцюговою передачею та накатним валиком, друга додаткова ланцюгова передача кінематично з'єднана з ланцюговою передачею та додатковим накатним валиком, а товарний валик встановлено з можливістю обертання, дозволяє знизити навантаження пари накатний валик-товарний валик та усунути нестабільність інерційних навантажень механізму накатування полотна і, таким чином, забезпечити підвищення довговічності роботи механізму накатування полотна круглов'язальної машини при покращенні якості полотна. На фіг. 1 представлена кінематична схема механізму накатування полотна круглов'язальної машини, на фіг. 2 - те ж саме вид А. Механізм накатування полотна круглов'язальної машини містить накатний 1, додатковий накатний 2 і товарний 3 валики, встановлені з можливістю притискання накатних валиків до товарного валика за допомогою пружини 4, та ланцюгові передачі 5…7, додатковий накатний валик 2 встановлено діаметрально протилежно накатному валику 1, дві пари кронштейнів 8 (9) і 10 (11), причому всі кронштейни одними кінцями встановлені на нерухомих опорах з можливості кутового повороту, в других кінцях кожної пари кронштейнів встановлено з можливістю обертання накатний 1 та додатковий накатний 2 валики відповідно, як пружина 4 вибрана пружина розтягу, одним кінцем з'єднана з кронштейнами 8 (9), а другим кінцем з'єднана з кронштейнами 10 (11), ланцюгова передача 5 кінематично з'єднана з ланцюговими передачами 6, 7, накатним 1 та додатковим накатним валиком 2. Товарний валик 3 встановлено в нерухомих опорах з можливістю обертання. На товарному валику 3 міститься рулон 12 полотна 13, розташованого між відтяжними валиками 14…16 механізму відтяжки полотна (на кресленні не показаний), та рулоном 12. З метою забезпечення необхідної жорсткості кронштейни 8, 9 з'єднані між собою стяжкою 17, а кронштейни 10, 11 стяжкою 18. Принцип роботи механізму накатування полотна такий. При вмиканні круглов'язальної машини обертальний рух відтяжного валика 15 передається ланцюговим передачам 5…7. За допомогою ланцюгових передач 6, 7 обертальний рух передається накатному 1 та додатковому накатному 2 валикам. Накатний та додатковий накатний валики за допомогою кронштейнів 8…11 та пружини 4 притискуються до товарного валика 3. Сила тертя, що виникає в зоні притиску накатних валиків до товарного валика, зумовлює зусилля накатування полотна 13 в рулон 12. Швидкість накатування полотна 13 в рулон 12 залишається сталою, оскільки вона 1 UA 118279 U залежить від діаметрів накатного та додаткового накатного валиків та частоти їх обертання, які вибираються постійними. Величина початкової сили пружини, що зумовлює натяг полотна в процесі накатування його в рулон, регулюється за допомогою гвинтової пари (на фіг. 1, 2 не показана). 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Механізм накатування полотна круглов'язальної машини, що містить накатний і товарний валики, встановлені з можливістю притискання один до одного, пружину та ланцюгову передачу, який відрізняється тим, що обладнаний додатковим накатним валиком, встановленим діаметрально протилежно накатному валику, двома парами кронштейнів та двома парами нерухомих опор, двома додатковими ланцюговими передачами, причому кронштейни одними кінцями встановлені на нерухомих опорах з можливістю кутового повороту, в других кінцях кожної пари кронштейнів встановлено з можливістю обертання накатний та додатковий накатний валики відповідно, а як пружину використано пружину розтягу, з'єднану з кронштейнами, одна додаткова ланцюгова передача кінематично з'єднана з ланцюговою передачею та накатним валиком, друга додаткова ланцюгова передача кінематично з'єднана з ланцюговою передачею та додатковим накатним валиком, а товарний валик встановлено з можливістю обертання. Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
