Механізм відтягнення полотна круглов’язальної машини

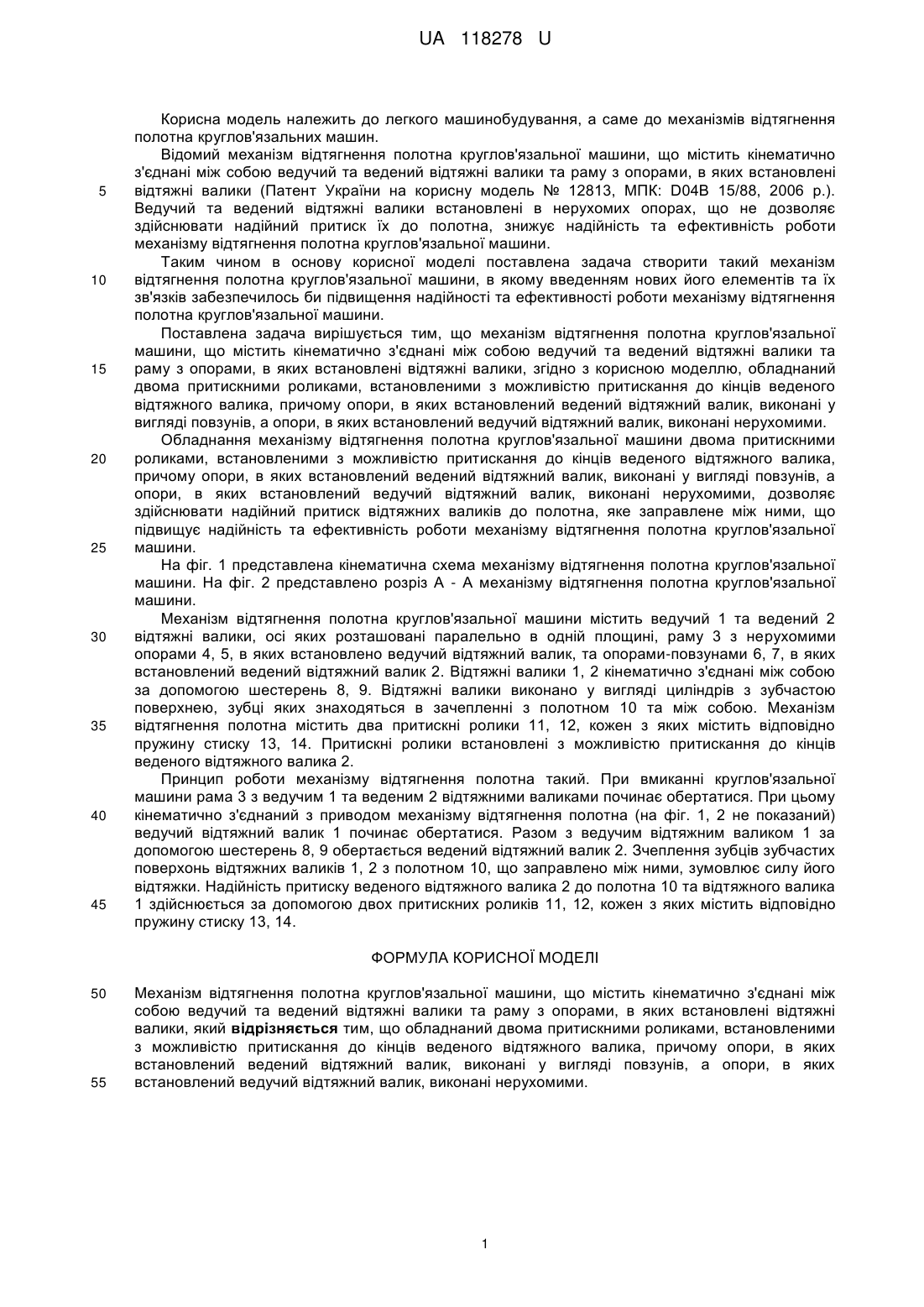

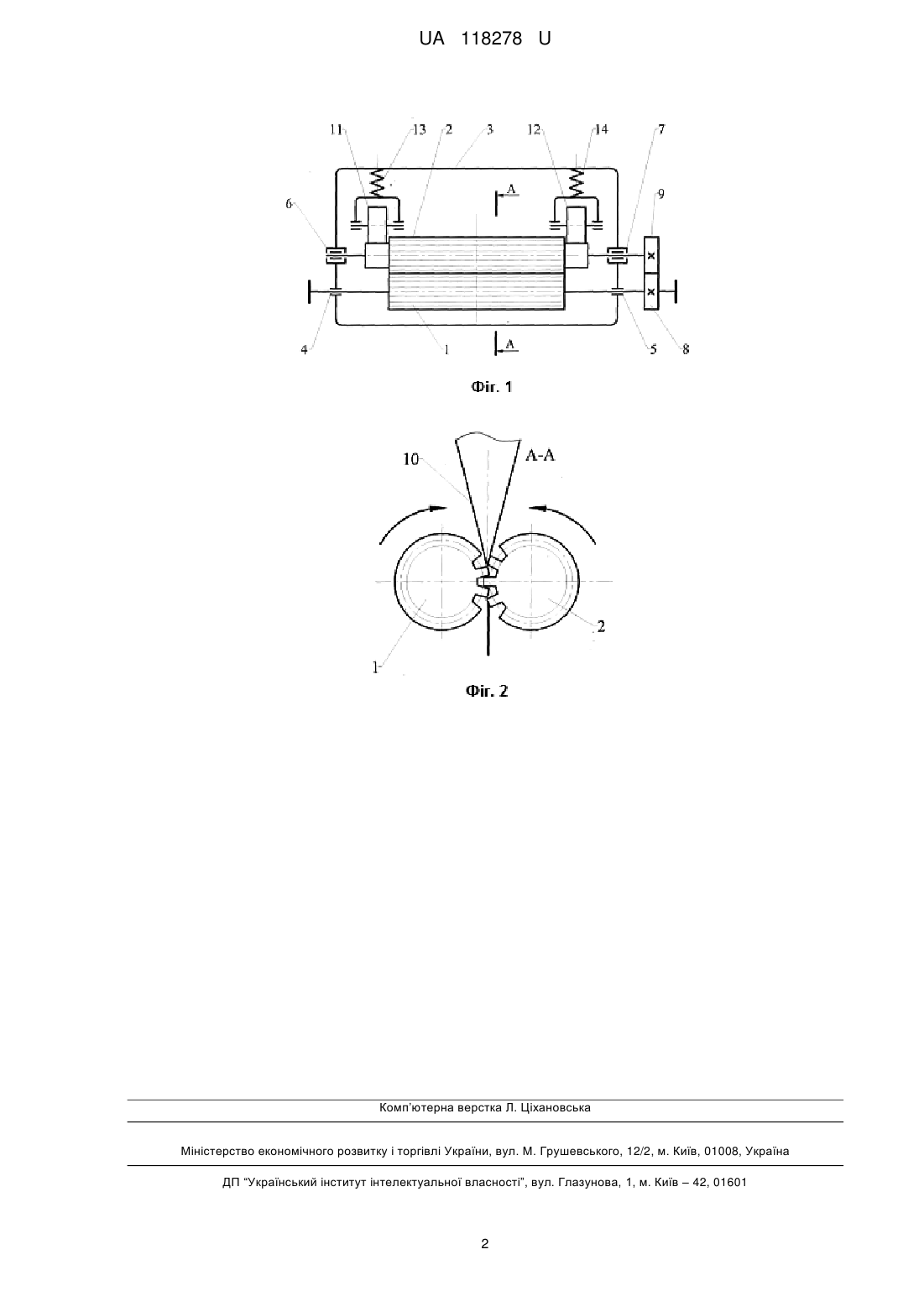

Реферат: Механізм відтягнення полотна круглов'язальної машини містить кінематично з'єднані між собою ведучий та ведений відтяжні валики та раму з опорами, в яких встановлені відтяжні валики. Механізм обладнаний двома притискними роликами, встановленими з можливістю притискання до кінців веденого відтяжного валика. Опори, в яких встановлений ведений відтяжний валик, виконані у вигляді повзунів, а опори, в яких встановлений ведучий відтяжний валик, виконані нерухомими. UA 118278 U (54) МЕХАНІЗМ ВІДТЯГНЕННЯ ПОЛОТНА КРУГЛОВ'ЯЗАЛЬНОЇ МАШИНИ UA 118278 U UA 118278 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до легкого машинобудування, а саме до механізмів відтягнення полотна круглов'язальних машин. Відомий механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та ведений відтяжні валики та раму з опорами, в яких встановлені відтяжні валики (Патент України на корисну модель № 12813, МПК: D04В 15/88, 2006 p.). Ведучий та ведений відтяжні валики встановлені в нерухомих опорах, що не дозволяє здійснювати надійний притиск їх до полотна, знижує надійність та ефективність роботи механізму відтягнення полотна круглов'язальної машини. Таким чином в основу корисної моделі поставлена задача створити такий механізм відтягнення полотна круглов'язальної машини, в якому введенням нових його елементів та їх зв'язків забезпечилось би підвищення надійності та ефективності роботи механізму відтягнення полотна круглов'язальної машини. Поставлена задача вирішується тим, що механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та ведений відтяжні валики та раму з опорами, в яких встановлені відтяжні валики, згідно з корисною моделлю, обладнаний двома притискними роликами, встановленими з можливістю притискання до кінців веденого відтяжного валика, причому опори, в яких встановлений ведений відтяжний валик, виконані у вигляді повзунів, а опори, в яких встановлений ведучий відтяжний валик, виконані нерухомими. Обладнання механізму відтягнення полотна круглов'язальної машини двома притискними роликами, встановленими з можливістю притискання до кінців веденого відтяжного валика, причому опори, в яких встановлений ведений відтяжний валик, виконані у вигляді повзунів, а опори, в яких встановлений ведучий відтяжний валик, виконані нерухомими, дозволяє здійснювати надійний притиск відтяжних валиків до полотна, яке заправлене між ними, що підвищує надійність та ефективність роботи механізму відтягнення полотна круглов'язальної машини. На фіг. 1 представлена кінематична схема механізму відтягнення полотна круглов'язальної машини. На фіг. 2 представлено розріз А - А механізму відтягнення полотна круглов'язальної машини. Механізм відтягнення полотна круглов'язальної машини містить ведучий 1 та ведений 2 відтяжні валики, осі яких розташовані паралельно в одній площині, раму 3 з нерухомими опорами 4, 5, в яких встановлено ведучий відтяжний валик, та опорами-повзунами 6, 7, в яких встановлений ведений відтяжний валик 2. Відтяжні валики 1, 2 кінематично з'єднані між собою за допомогою шестерень 8, 9. Відтяжні валики виконано у вигляді циліндрів з зубчастою поверхнею, зубці яких знаходяться в зачепленні з полотном 10 та між собою. Механізм відтягнення полотна містить два притискні ролики 11, 12, кожен з яких містить відповідно пружину стиску 13, 14. Притискні ролики встановлені з можливістю притискання до кінців веденого відтяжного валика 2. Принцип роботи механізму відтягнення полотна такий. При вмиканні круглов'язальної машини рама 3 з ведучим 1 та веденим 2 відтяжними валиками починає обертатися. При цьому кінематично з'єднаний з приводом механізму відтягнення полотна (на фіг. 1, 2 не показаний) ведучий відтяжний валик 1 починає обертатися. Разом з ведучим відтяжним валиком 1 за допомогою шестерень 8, 9 обертається ведений відтяжний валик 2. Зчеплення зубців зубчастих поверхонь відтяжних валиків 1, 2 з полотном 10, що заправлено між ними, зумовлює силу його відтяжки. Надійність притиску веденого відтяжного валика 2 до полотна 10 та відтяжного валика 1 здійснюється за допомогою двох притискних роликів 11, 12, кожен з яких містить відповідно пружину стиску 13, 14. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та ведений відтяжні валики та раму з опорами, в яких встановлені відтяжні валики, який відрізняється тим, що обладнаний двома притискними роликами, встановленими з можливістю притискання до кінців веденого відтяжного валика, причому опори, в яких встановлений ведений відтяжний валик, виконані у вигляді повзунів, а опори, в яких встановлений ведучий відтяжний валик, виконані нерухомими. 1 UA 118278 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
