Перетворювач лінійної швидкості

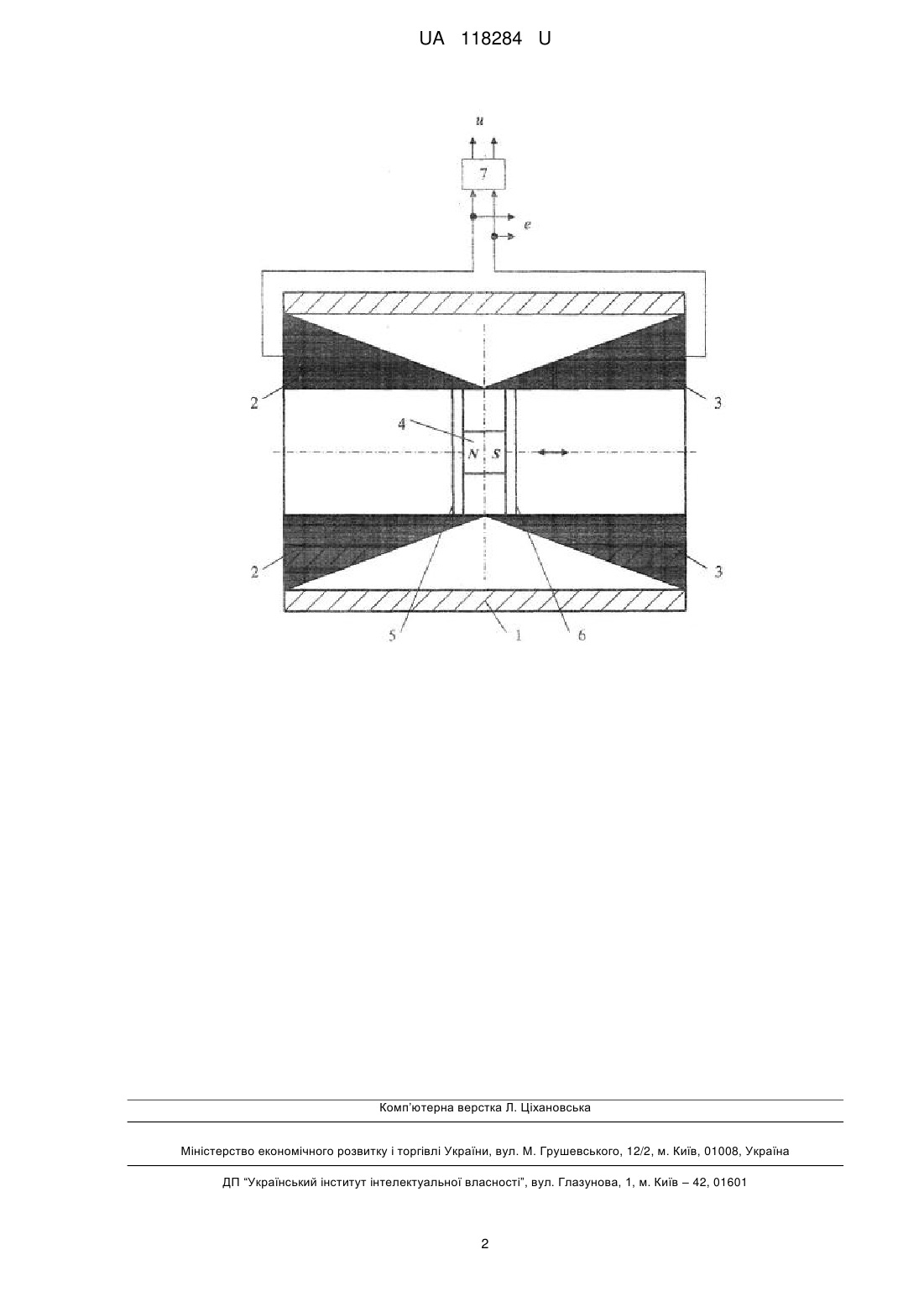

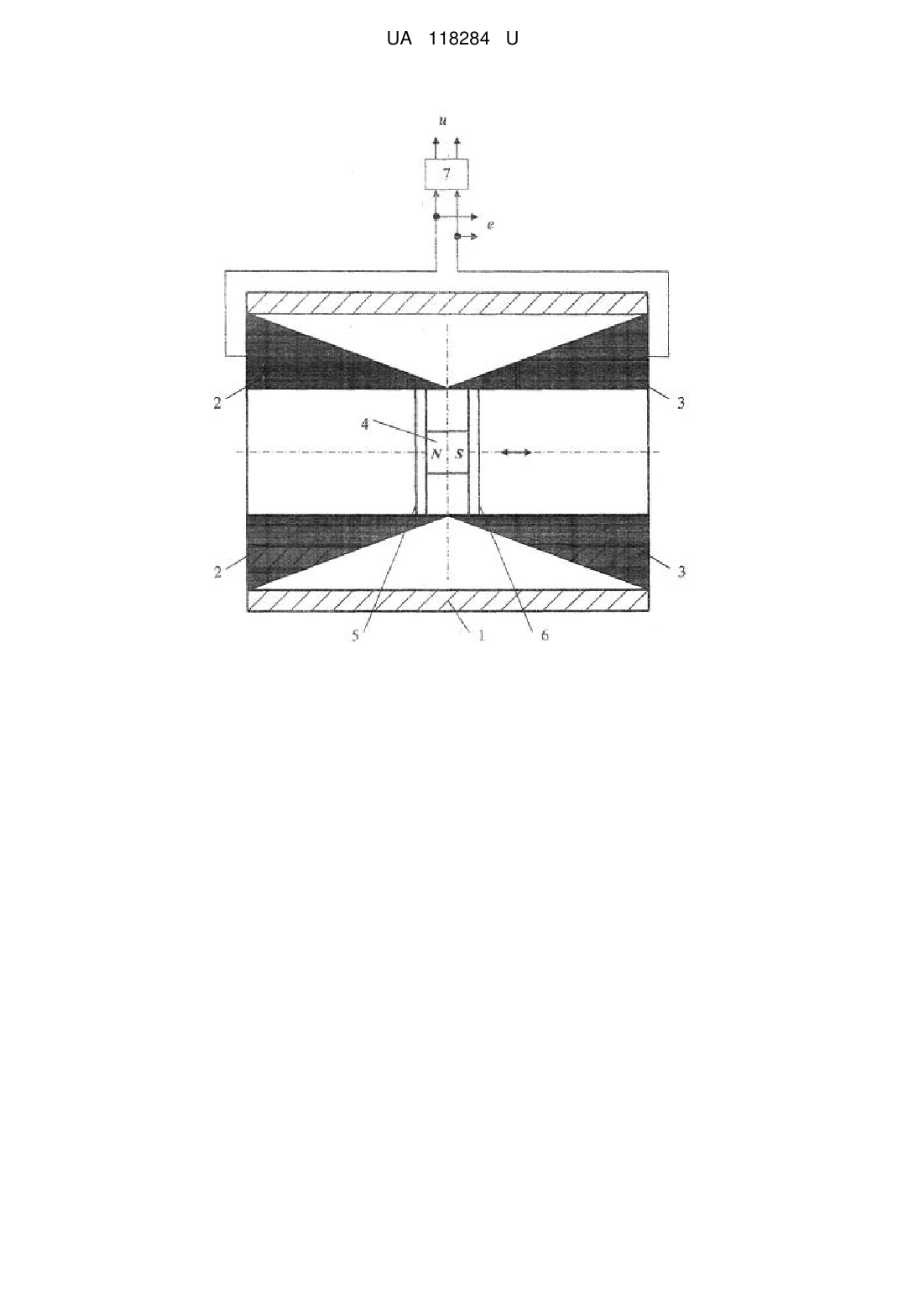

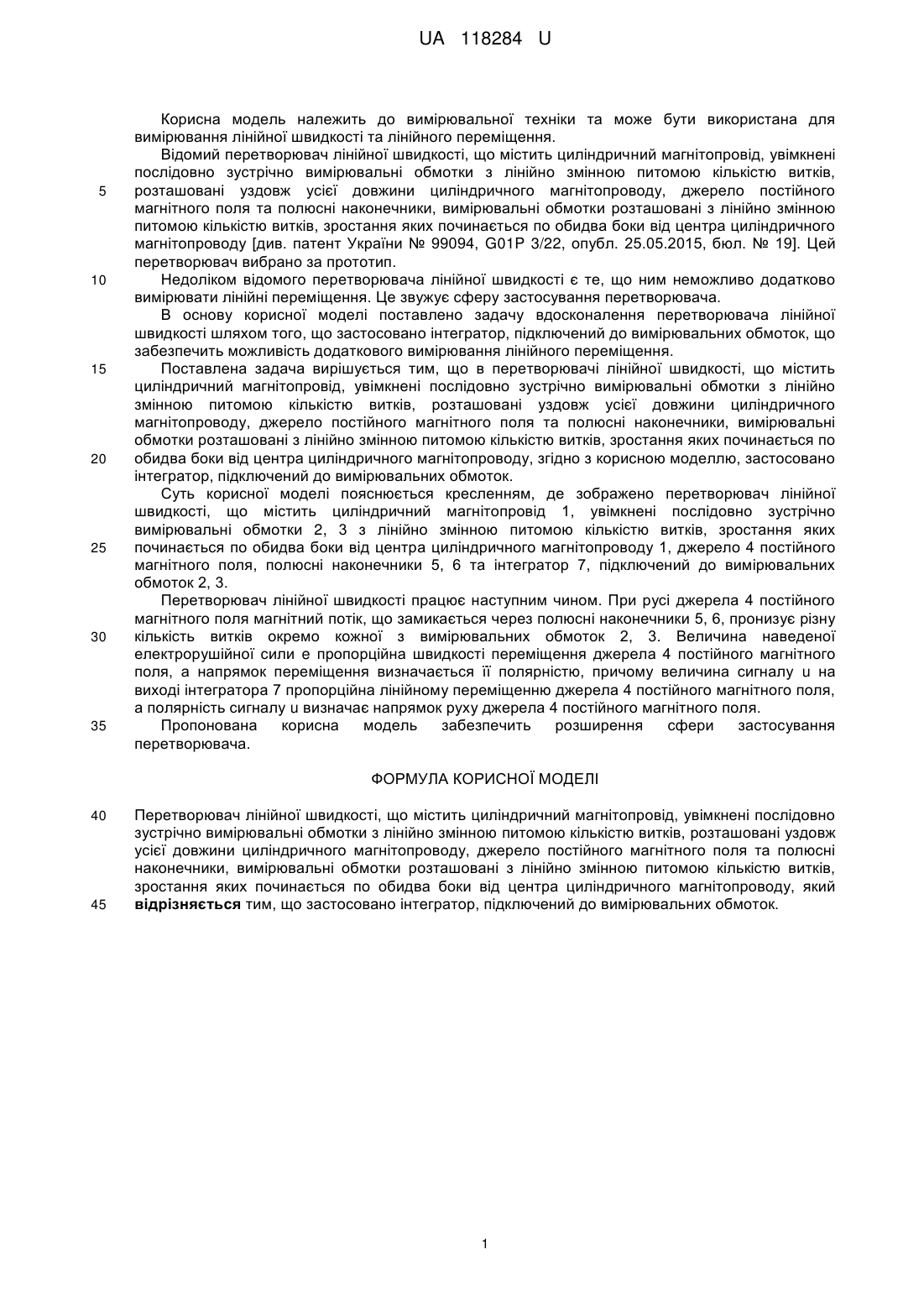

Реферат: Перетворювач лінійної швидкості містить циліндричний магнітопровід, увімкнені послідовно зустрічно вимірювальні обмотки з лінійно змінною питомою кількістю витків, розташовані уздовж усієї довжини циліндричного магнітопроводу, джерело постійного магнітного поля та полюсні наконечники, вимірювальні обмотки розташовані з лінійно змінною питомою кількістю витків, зростання яких починається по обидва боки від центра циліндричного магнітопроводу. Застосовано інтегратор, підключений до вимірювальних обмоток. UA 118284 U (54) ПЕРЕТВОРЮВАЧ ЛІНІЙНОЇ ШВИДКОСТІ UA 118284 U UA 118284 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання лінійної швидкості та лінійного переміщення. Відомий перетворювач лінійної швидкості, що містить циліндричний магнітопровід, увімкнені послідовно зустрічно вимірювальні обмотки з лінійно змінною питомою кількістю витків, розташовані уздовж усієї довжини циліндричного магнітопроводу, джерело постійного магнітного поля та полюсні наконечники, вимірювальні обмотки розташовані з лінійно змінною питомою кількістю витків, зростання яких починається по обидва боки від центра циліндричного магнітопроводу [див. патент України № 99094, G01P 3/22, опубл. 25.05.2015, бюл. № 19]. Цей перетворювач вибрано за прототип. Недоліком відомого перетворювача лінійної швидкості є те, що ним неможливо додатково вимірювати лінійні переміщення. Це звужує сферу застосування перетворювача. В основу корисної моделі поставлено задачу вдосконалення перетворювача лінійної швидкості шляхом того, що застосовано інтегратор, підключений до вимірювальних обмоток, що забезпечить можливість додаткового вимірювання лінійного переміщення. Поставлена задача вирішується тим, що в перетворювачі лінійної швидкості, що містить циліндричний магнітопровід, увімкнені послідовно зустрічно вимірювальні обмотки з лінійно змінною питомою кількістю витків, розташовані уздовж усієї довжини циліндричного магнітопроводу, джерело постійного магнітного поля та полюсні наконечники, вимірювальні обмотки розташовані з лінійно змінною питомою кількістю витків, зростання яких починається по обидва боки від центра циліндричного магнітопроводу, згідно з корисною моделлю, застосовано інтегратор, підключений до вимірювальних обмоток. Суть корисної моделі пояснюється кресленням, де зображено перетворювач лінійної швидкості, що містить циліндричний магнітопровід 1, увімкнені послідовно зустрічно вимірювальні обмотки 2, 3 з лінійно змінною питомою кількістю витків, зростання яких починається по обидва боки від центра циліндричного магнітопроводу 1, джерело 4 постійного магнітного поля, полюсні наконечники 5, 6 та інтегратор 7, підключений до вимірювальних обмоток 2, 3. Перетворювач лінійної швидкості працює наступним чином. При русі джерела 4 постійного магнітного поля магнітний потік, що замикається через полюсні наконечники 5, 6, пронизує різну кількість витків окремо кожної з вимірювальних обмоток 2, 3. Величина наведеної електрорушійної сили e пропорційна швидкості переміщення джерела 4 постійного магнітного поля, а напрямок переміщення визначається її полярністю, причому величина сигналу u на виході інтегратора 7 пропорційна лінійному переміщенню джерела 4 постійного магнітного поля, а полярність сигналу u визначає напрямок руху джерела 4 постійного магнітного поля. Пропонована корисна модель забезпечить розширення сфери застосування перетворювача. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Перетворювач лінійної швидкості, що містить циліндричний магнітопровід, увімкнені послідовно зустрічно вимірювальні обмотки з лінійно змінною питомою кількістю витків, розташовані уздовж усієї довжини циліндричного магнітопроводу, джерело постійного магнітного поля та полюсні наконечники, вимірювальні обмотки розташовані з лінійно змінною питомою кількістю витків, зростання яких починається по обидва боки від центра циліндричного магнітопроводу, який відрізняється тим, що застосовано інтегратор, підключений до вимірювальних обмоток. 1 UA 118284 U Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
