Просторове циліндричне сітчасте склепіння

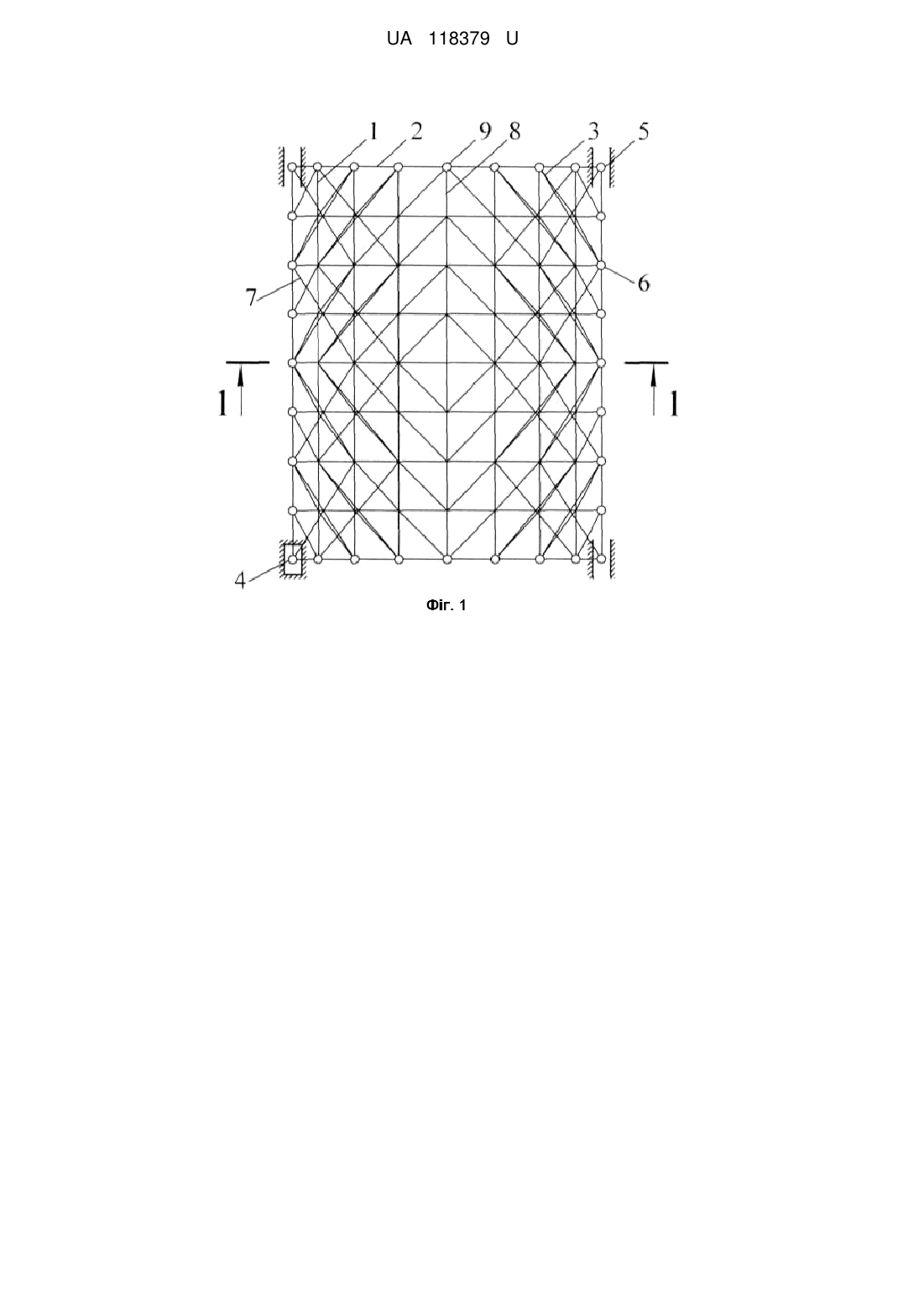

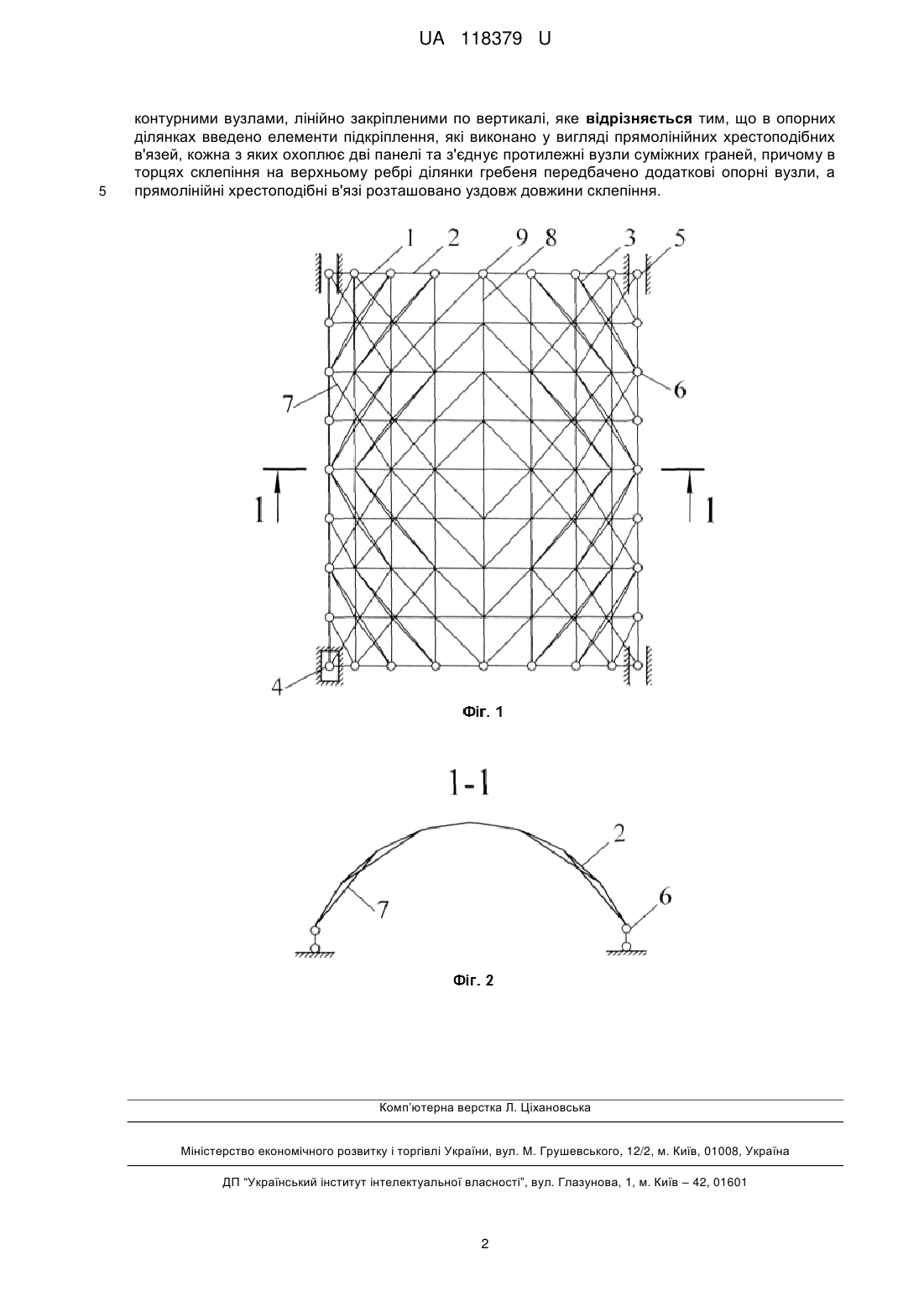

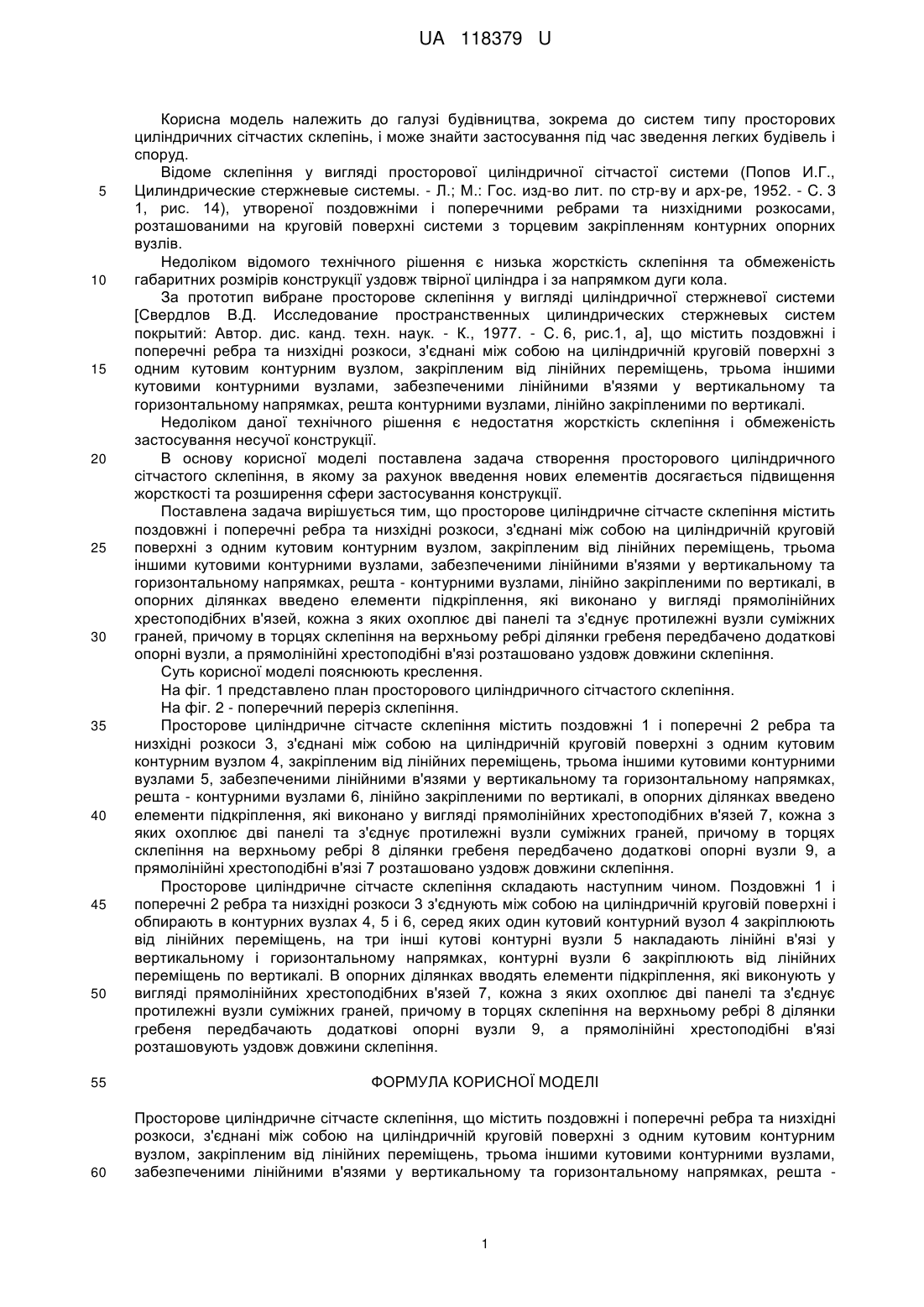

Реферат: UA 118379 U UA 118379 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі будівництва, зокрема до систем типу просторових циліндричних сітчастих склепінь, і може знайти застосування під час зведення легких будівель і споруд. Відоме склепіння у вигляді просторової циліндричної сітчастої системи (Попов И.Г., Цилиндрические стержневые системы. - Л.; М.: Гос. изд-во лит. по стр-ву и арх-ре, 1952. - C. 3 1, рис. 14), утвореної поздовжніми і поперечними ребрами та низхідними розкосами, розташованими на круговій поверхні системи з торцевим закріпленням контурних опорних вузлів. Недоліком відомого технічного рішення є низька жорсткість склепіння та обмеженість габаритних розмірів конструкції уздовж твірної циліндра і за напрямком дуги кола. За прототип вибране просторове склепіння у вигляді циліндричної стержневої системи [Свердлов В.Д. Исследование пространственных цилиндрических стержневых систем покрытий: Автор. дис. канд. техн. наук. - К., 1977. - C. 6, рис.1, а], що містить поздовжні і поперечні ребра та низхідні розкоси, з'єднані між собою на циліндричній круговій поверхні з одним кутовим контурним вузлом, закріпленим від лінійних переміщень, трьома іншими кутовими контурними вузлами, забезпеченими лінійними в'язями у вертикальному та горизонтальному напрямках, решта контурними вузлами, лінійно закріпленими по вертикалі. Недоліком даної технічного рішення є недостатня жорсткість склепіння і обмеженість застосування несучої конструкції. В основу корисної моделі поставлена задача створення просторового циліндричного сітчастого склепіння, в якому за рахунок введення нових елементів досягається підвищення жорсткості та розширення сфери застосування конструкції. Поставлена задача вирішується тим, що просторове циліндричне сітчасте склепіння містить поздовжні і поперечні ребра та низхідні розкоси, з'єднані між собою на циліндричній круговій поверхні з одним кутовим контурним вузлом, закріпленим від лінійних переміщень, трьома іншими кутовими контурними вузлами, забезпеченими лінійними в'язями у вертикальному та горизонтальному напрямках, решта - контурними вузлами, лінійно закріпленими по вертикалі, в опорних ділянках введено елементи підкріплення, які виконано у вигляді прямолінійних хрестоподібних в'язей, кожна з яких охоплює дві панелі та з'єднує протилежні вузли суміжних граней, причому в торцях склепіння на верхньому ребрі ділянки гребеня передбачено додаткові опорні вузли, а прямолінійні хрестоподібні в'язі розташовано уздовж довжини склепіння. Суть корисної моделі пояснюють креслення. На фіг. 1 представлено план просторового циліндричного сітчастого склепіння. На фіг. 2 - поперечний переріз склепіння. Просторове циліндричне сітчасте склепіння містить поздовжні 1 і поперечні 2 ребра та низхідні розкоси 3, з'єднані між собою на циліндричній круговій поверхні з одним кутовим контурним вузлом 4, закріпленим від лінійних переміщень, трьома іншими кутовими контурними вузлами 5, забезпеченими лінійними в'язями у вертикальному та горизонтальному напрямках, решта - контурними вузлами 6, лінійно закріпленими по вертикалі, в опорних ділянках введено елементи підкріплення, які виконано у вигляді прямолінійних хрестоподібних в'язей 7, кожна з яких охоплює дві панелі та з'єднує протилежні вузли суміжних граней, причому в торцях склепіння на верхньому ребрі 8 ділянки гребеня передбачено додаткові опорні вузли 9, а прямолінійні хрестоподібні в'язі 7 розташовано уздовж довжини склепіння. Просторове циліндричне сітчасте склепіння складають наступним чином. Поздовжні 1 і поперечні 2 ребра та низхідні розкоси 3 з'єднують між собою на циліндричній круговій поверхні і обпирають в контурних вузлах 4, 5 і 6, серед яких один кутовий контурний вузол 4 закріплюють від лінійних переміщень, на три інші кутові контурні вузли 5 накладають лінійні в'язі у вертикальному і горизонтальному напрямках, контурні вузли 6 закріплюють від лінійних переміщень по вертикалі. В опорних ділянках вводять елементи підкріплення, які виконують у вигляді прямолінійних хрестоподібних в'язей 7, кожна з яких охоплює дві панелі та з'єднує протилежні вузли суміжних граней, причому в торцях склепіння на верхньому ребрі 8 ділянки гребеня передбачають додаткові опорні вузли 9, а прямолінійні хрестоподібні в'язі розташовують уздовж довжини склепіння. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Просторове циліндричне сітчасте склепіння, що містить поздовжні і поперечні ребра та низхідні розкоси, з'єднані між собою на циліндричній круговій поверхні з одним кутовим контурним вузлом, закріпленим від лінійних переміщень, трьома іншими кутовими контурними вузлами, забезпеченими лінійними в'язями у вертикальному та горизонтальному напрямках, решта 1 UA 118379 U 5 контурними вузлами, лінійно закріпленими по вертикалі, яке відрізняється тим, що в опорних ділянках введено елементи підкріплення, які виконано у вигляді прямолінійних хрестоподібних в'язей, кожна з яких охоплює дві панелі та з'єднує протилежні вузли суміжних граней, причому в торцях склепіння на верхньому ребрі ділянки гребеня передбачено додаткові опорні вузли, а прямолінійні хрестоподібні в'язі розташовано уздовж довжини склепіння. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
