Циліндричне сітчасте склепіння

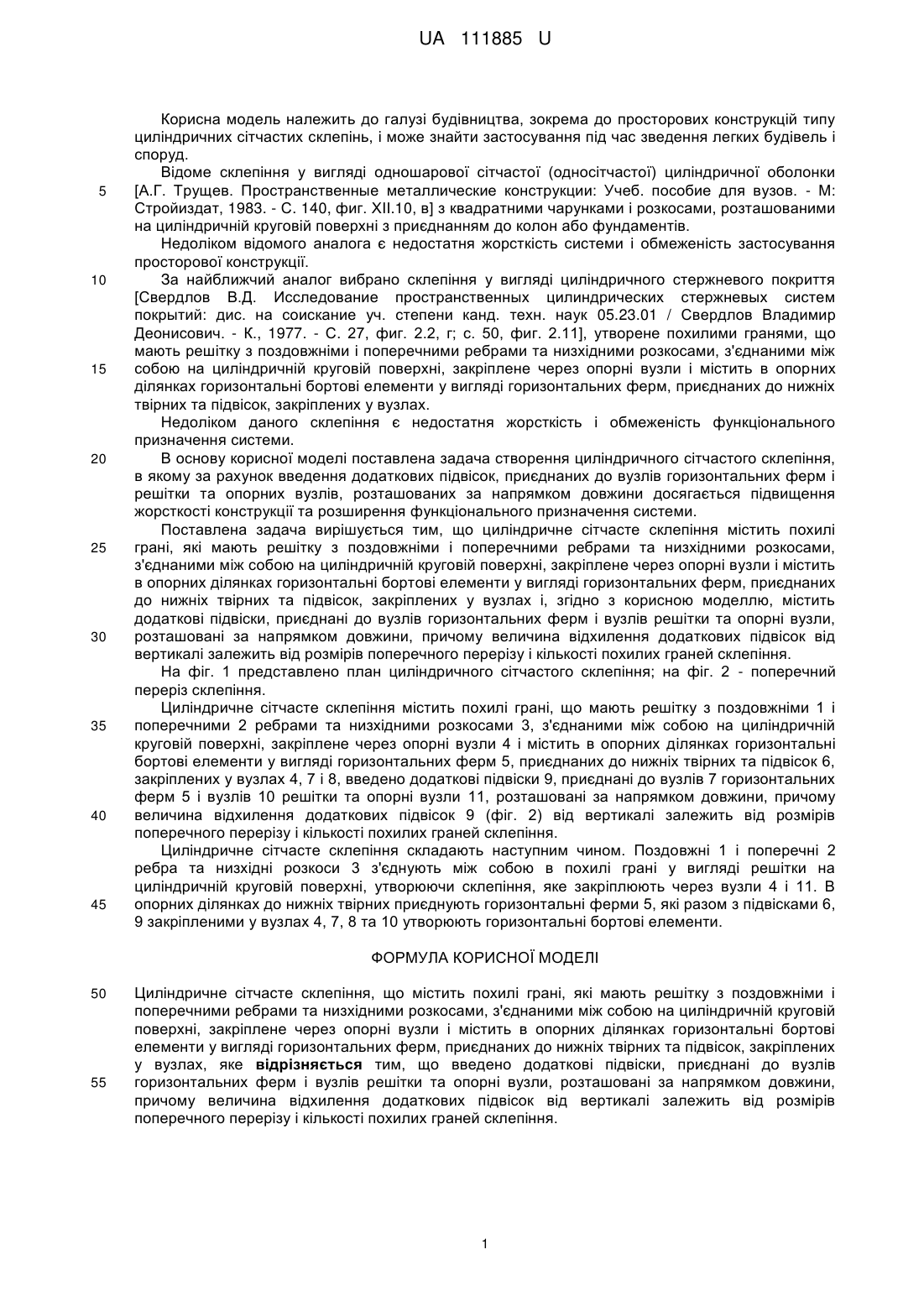

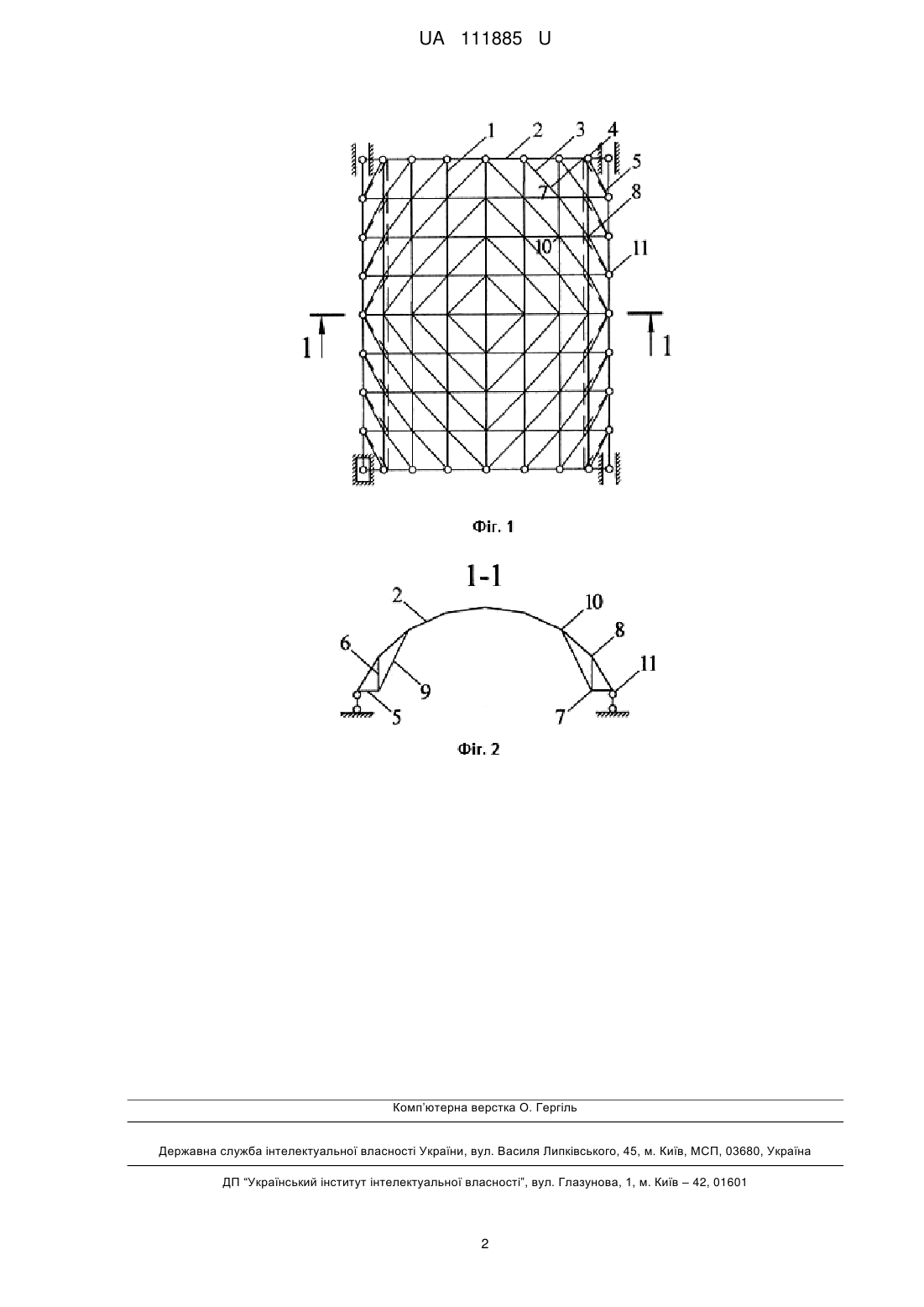

Реферат: UA 111885 U UA 111885 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі будівництва, зокрема до просторових конструкцій типу циліндричних сітчастих склепінь, і може знайти застосування під час зведення легких будівель і споруд. Відоме склепіння у вигляді одношарової сітчастої (односітчастої) циліндричної оболонки [А.Г. Трущев. Пространственные металлические конструкции: Учеб. пособие для вузов. - М: Стройиздат, 1983. - С. 140, фиг. ХІІ.10, в] з квадратними чарунками і розкосами, розташованими на циліндричній круговій поверхні з приєднанням до колон або фундаментів. Недоліком відомого аналога є недостатня жорсткість системи і обмеженість застосування просторової конструкції. За найближчий аналог вибрано склепіння у вигляді циліндричного стержневого покриття [Свердлов В.Д. Исследование пространственных цилиндрических стержневых систем покрытий: дис. на соискание уч. степени канд. техн. наук 05.23.01 / Свердлов Владимир Деонисович. - К., 1977. - С. 27, фиг. 2.2, г; с. 50, фиг. 2.11], утворене похилими гранями, що мають решітку з поздовжніми і поперечними ребрами та низхідними розкосами, з'єднаними між собою на циліндричній круговій поверхні, закріплене через опорні вузли і містить в опорних ділянках горизонтальні бортові елементи у вигляді горизонтальних ферм, приєднаних до нижніх твірних та підвісок, закріплених у вузлах. Недоліком даного склепіння є недостатня жорсткість і обмеженість функціонального призначення системи. В основу корисної моделі поставлена задача створення циліндричного сітчастого склепіння, в якому за рахунок введення додаткових підвісок, приєднаних до вузлів горизонтальних ферм і решітки та опорних вузлів, розташованих за напрямком довжини досягається підвищення жорсткості конструкції та розширення функціонального призначення системи. Поставлена задача вирішується тим, що циліндричне сітчасте склепіння містить похилі грані, які мають решітку з поздовжніми і поперечними ребрами та низхідними розкосами, з'єднаними між собою на циліндричній круговій поверхні, закріплене через опорні вузли і містить в опорних ділянках горизонтальні бортові елементи у вигляді горизонтальних ферм, приєднаних до нижніх твірних та підвісок, закріплених у вузлах і, згідно з корисною моделлю, містить додаткові підвіски, приєднані до вузлів горизонтальних ферм і вузлів решітки та опорні вузли, розташовані за напрямком довжини, причому величина відхилення додаткових підвісок від вертикалі залежить від розмірів поперечного перерізу і кількості похилих граней склепіння. На фіг. 1 представлено план циліндричного сітчастого склепіння; на фіг. 2 - поперечний переріз склепіння. Циліндричне сітчасте склепіння містить похилі грані, що мають решітку з поздовжніми 1 і поперечними 2 ребрами та низхідними розкосами 3, з'єднаними між собою на циліндричній круговій поверхні, закріплене через опорні вузли 4 і містить в опорних ділянках горизонтальні бортові елементи у вигляді горизонтальних ферм 5, приєднаних до нижніх твірних та підвісок 6, закріплених у вузлах 4, 7 і 8, введено додаткові підвіски 9, приєднані до вузлів 7 горизонтальних ферм 5 і вузлів 10 решітки та опорні вузли 11, розташовані за напрямком довжини, причому величина відхилення додаткових підвісок 9 (фіг. 2) від вертикалі залежить від розмірів поперечного перерізу і кількості похилих граней склепіння. Циліндричне сітчасте склепіння складають наступним чином. Поздовжні 1 і поперечні 2 ребра та низхідні розкоси 3 з'єднують між собою в похилі грані у вигляді решітки на циліндричній круговій поверхні, утворюючи склепіння, яке закріплюють через вузли 4 і 11. В опорних ділянках до нижніх твірних приєднують горизонтальні ферми 5, які разом з підвісками 6, 9 закріпленими у вузлах 4, 7, 8 та 10 утворюють горизонтальні бортові елементи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Циліндричне сітчасте склепіння, що містить похилі грані, які мають решітку з поздовжніми і поперечними ребрами та низхідними розкосами, з'єднаними між собою на циліндричній круговій поверхні, закріплене через опорні вузли і містить в опорних ділянках горизонтальні бортові елементи у вигляді горизонтальних ферм, приєднаних до нижніх твірних та підвісок, закріплених у вузлах, яке відрізняється тим, що введено додаткові підвіски, приєднані до вузлів горизонтальних ферм і вузлів решітки та опорні вузли, розташовані за напрямком довжини, причому величина відхилення додаткових підвісок від вертикалі залежить від розмірів поперечного перерізу і кількості похилих граней склепіння. 1 UA 111885 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
