Циліндричне односітчасте покриття

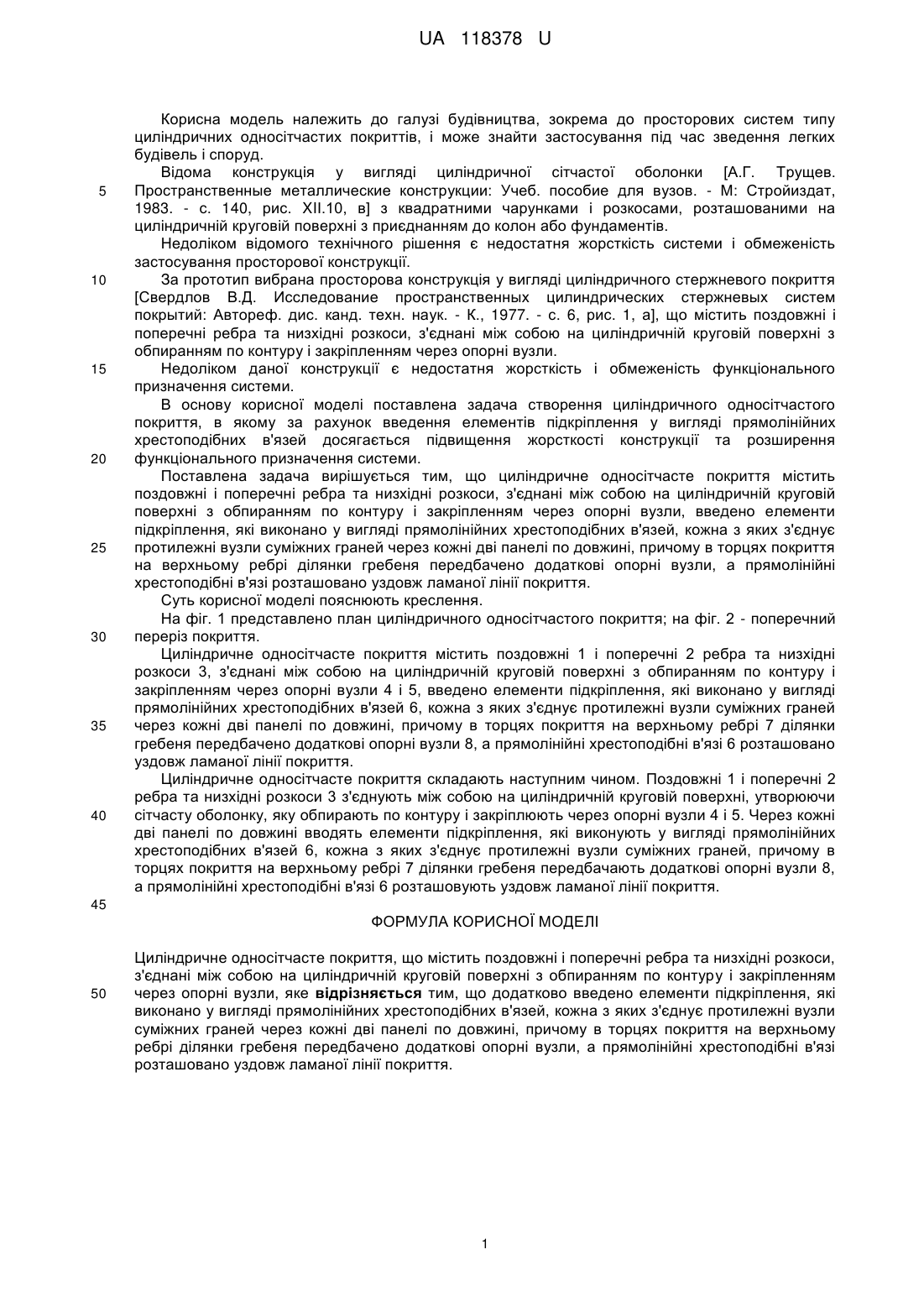

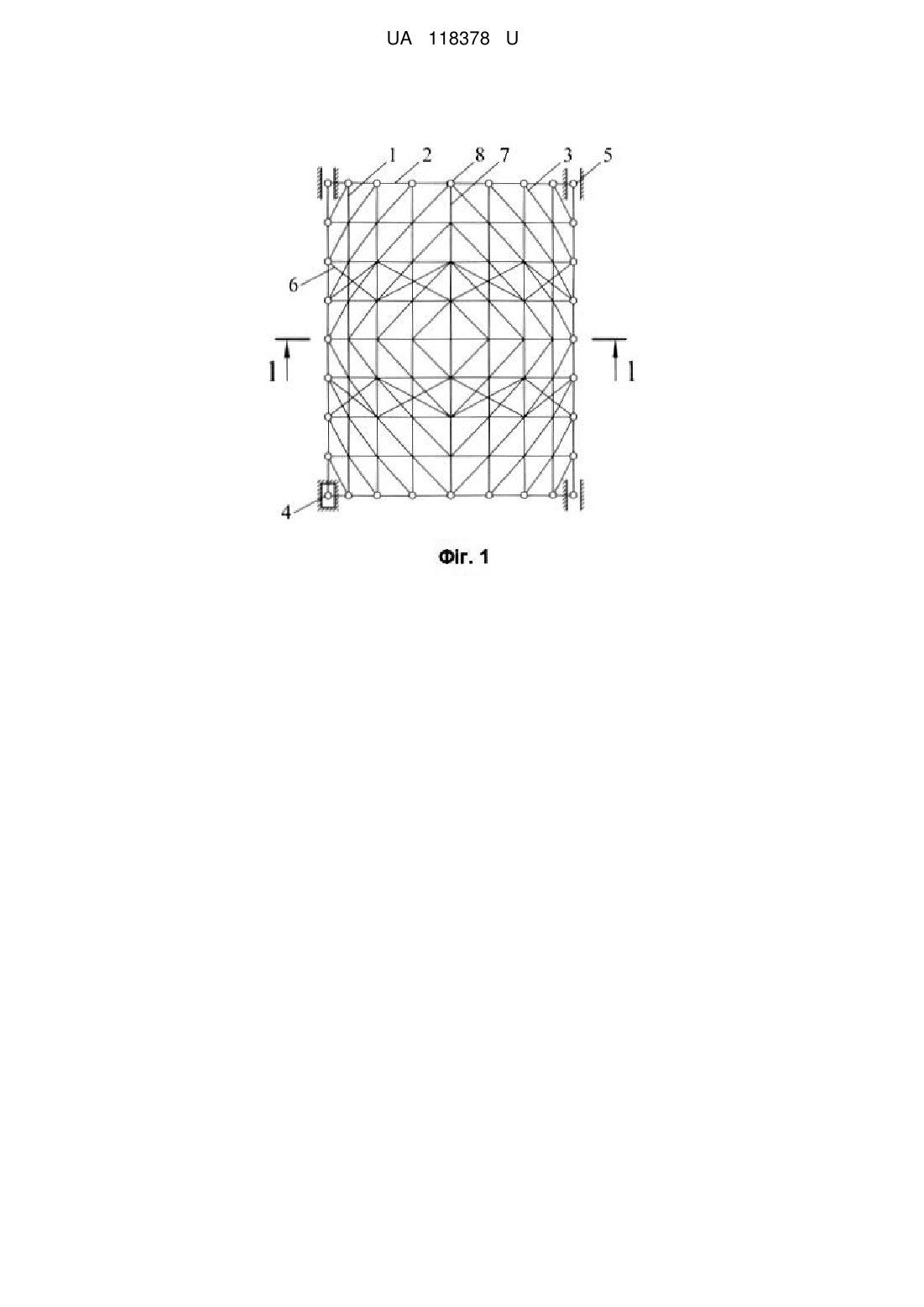

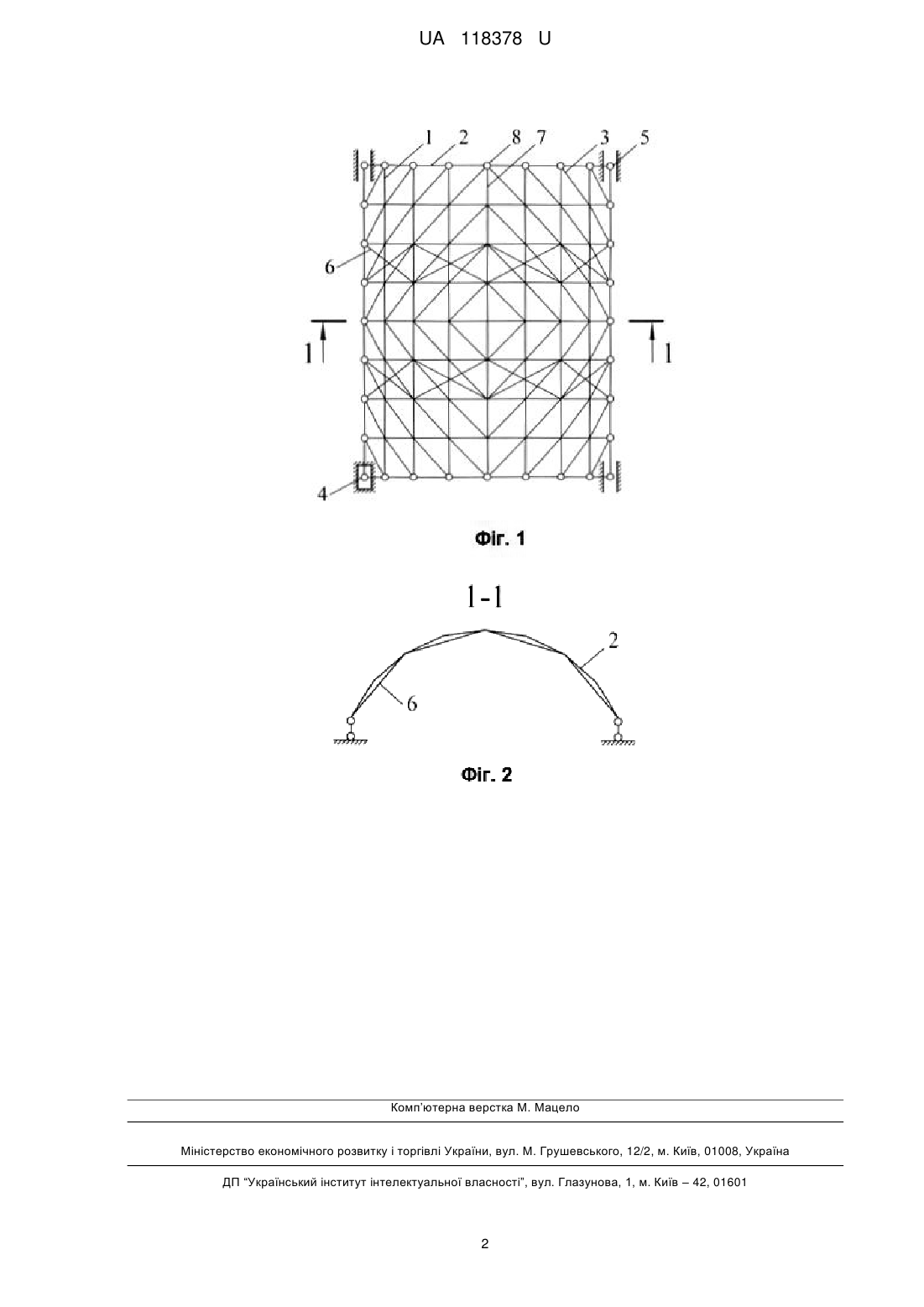

Реферат: UA 118378 U UA 118378 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі будівництва, зокрема до просторових систем типу циліндричних односітчастих покриттів, і може знайти застосування під час зведення легких будівель і споруд. Відома конструкція у вигляді циліндричної сітчастої оболонки [А.Г. Трущев. Пространственные металлические конструкции: Учеб. пособие для вузов. - М: Стройиздат, 1983. - с. 140, рис. XIІ.10, в] з квадратними чарунками і розкосами, розташованими на циліндричній круговій поверхні з приєднанням до колон або фундаментів. Недоліком відомого технічного рішення є недостатня жорсткість системи і обмеженість застосування просторової конструкції. За прототип вибрана просторова конструкція у вигляді циліндричного стержневого покриття [Свердлов В.Д. Исследование пространственных цилиндрических стержневых систем покрытий: Автореф. дис. канд. техн. наук. - К., 1977. - с. 6, рис. 1, а], що містить поздовжні і поперечні ребра та низхідні розкоси, з'єднані між собою на циліндричній круговій поверхні з обпиранням по контуру і закріпленням через опорні вузли. Недоліком даної конструкції є недостатня жорсткість і обмеженість функціонального призначення системи. В основу корисної моделі поставлена задача створення циліндричного односітчастого покриття, в якому за рахунок введення елементів підкріплення у вигляді прямолінійних хрестоподібних в'язей досягається підвищення жорсткості конструкції та розширення функціонального призначення системи. Поставлена задача вирішується тим, що циліндричне односітчасте покриття містить поздовжні і поперечні ребра та низхідні розкоси, з'єднані між собою на циліндричній круговій поверхні з обпиранням по контуру і закріпленням через опорні вузли, введено елементи підкріплення, які виконано у вигляді прямолінійних хрестоподібних в'язей, кожна з яких з'єднує протилежні вузли суміжних граней через кожні дві панелі по довжині, причому в торцях покриття на верхньому ребрі ділянки гребеня передбачено додаткові опорні вузли, а прямолінійні хрестоподібні в'язі розташовано уздовж ламаної лінії покриття. Суть корисної моделі пояснюють креслення. На фіг. 1 представлено план циліндричного односітчастого покриття; на фіг. 2 - поперечний переріз покриття. Циліндричне односітчасте покриття містить поздовжні 1 і поперечні 2 ребра та низхідні розкоси 3, з'єднані між собою на циліндричній круговій поверхні з обпиранням по контуру і закріпленням через опорні вузли 4 і 5, введено елементи підкріплення, які виконано у вигляді прямолінійних хрестоподібних в'язей 6, кожна з яких з'єднує протилежні вузли суміжних граней через кожні дві панелі по довжині, причому в торцях покриття на верхньому ребрі 7 ділянки гребеня передбачено додаткові опорні вузли 8, а прямолінійні хрестоподібні в'язі 6 розташовано уздовж ламаної лінії покриття. Циліндричне односітчасте покриття складають наступним чином. Поздовжні 1 і поперечні 2 ребра та низхідні розкоси 3 з'єднують між собою на циліндричній круговій поверхні, утворюючи сітчасту оболонку, яку обпирають по контуру і закріплюють через опорні вузли 4 і 5. Через кожні дві панелі по довжині вводять елементи підкріплення, які виконують у вигляді прямолінійних хрестоподібних в'язей 6, кожна з яких з'єднує протилежні вузли суміжних граней, причому в торцях покриття на верхньому ребрі 7 ділянки гребеня передбачають додаткові опорні вузли 8, а прямолінійні хрестоподібні в'язі 6 розташовують уздовж ламаної лінії покриття. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Циліндричне односітчасте покриття, що містить поздовжні і поперечні ребра та низхідні розкоси, з'єднані між собою на циліндричній круговій поверхні з обпиранням по контуру і закріпленням через опорні вузли, яке відрізняється тим, що додатково введено елементи підкріплення, які виконано у вигляді прямолінійних хрестоподібних в'язей, кожна з яких з'єднує протилежні вузли суміжних граней через кожні дві панелі по довжині, причому в торцях покриття на верхньому ребрі ділянки гребеня передбачено додаткові опорні вузли, а прямолінійні хрестоподібні в'язі розташовано уздовж ламаної лінії покриття. 1 UA 118378 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
