Гвинтовий добувний модуль озерних сапропелів

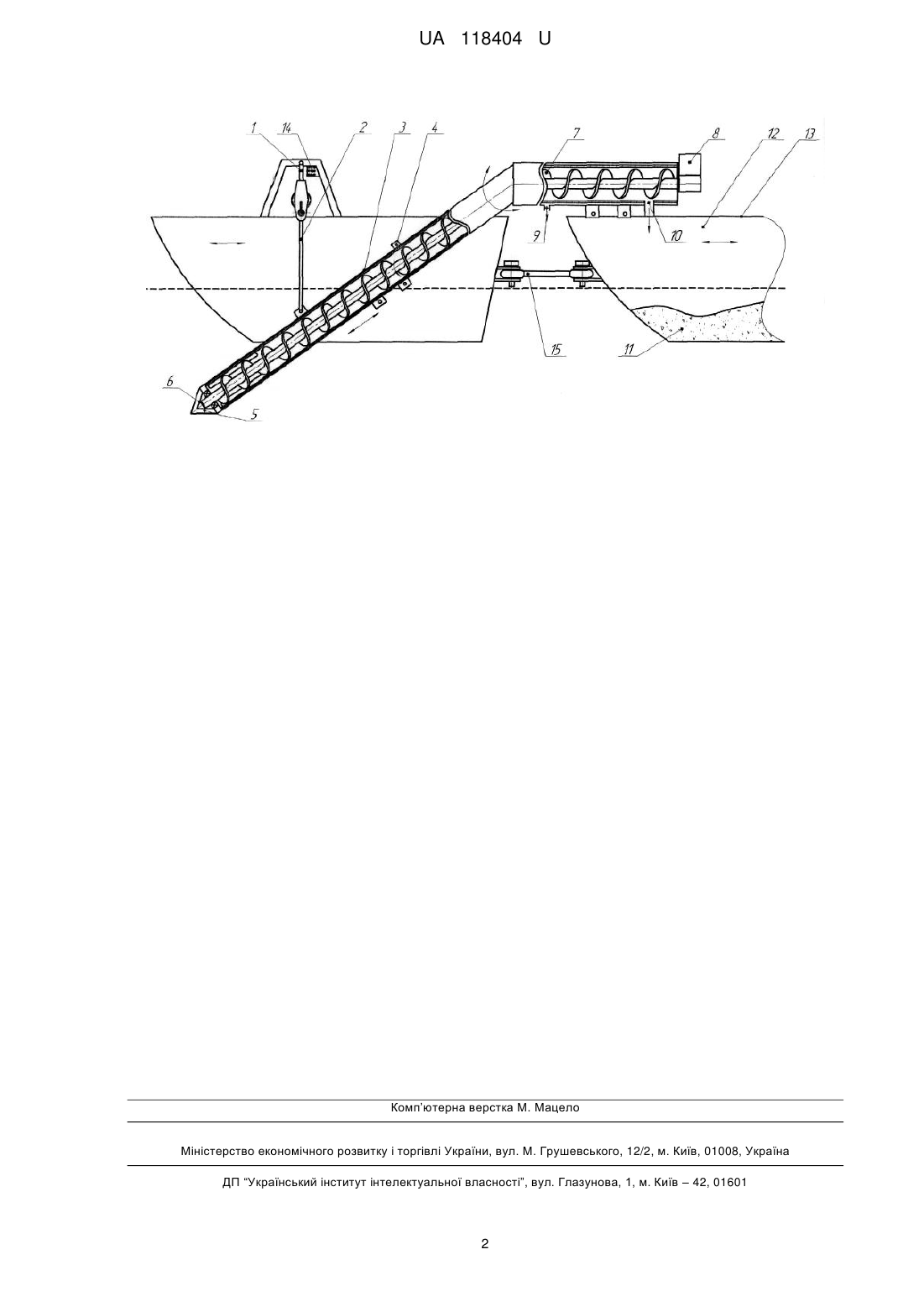

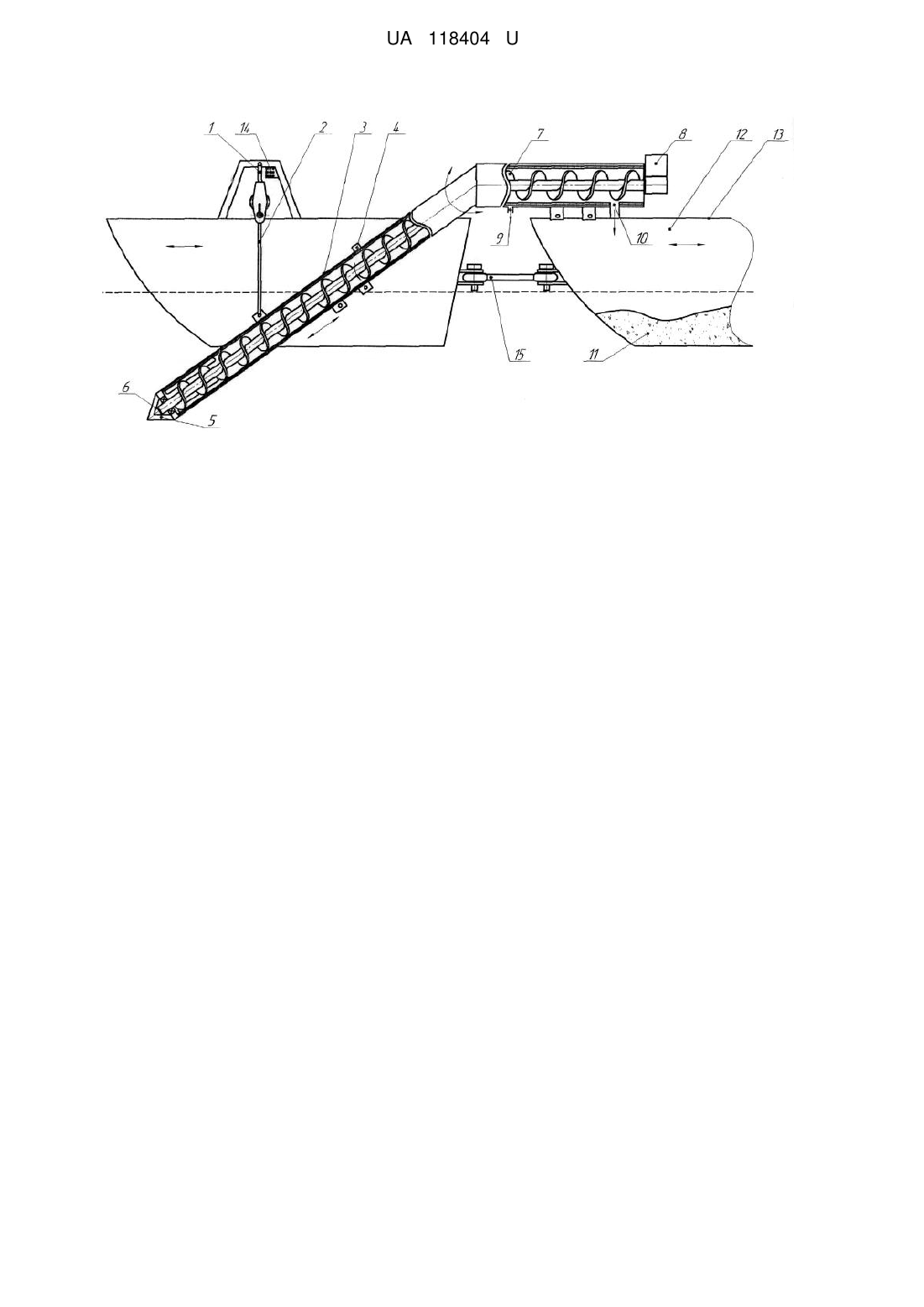

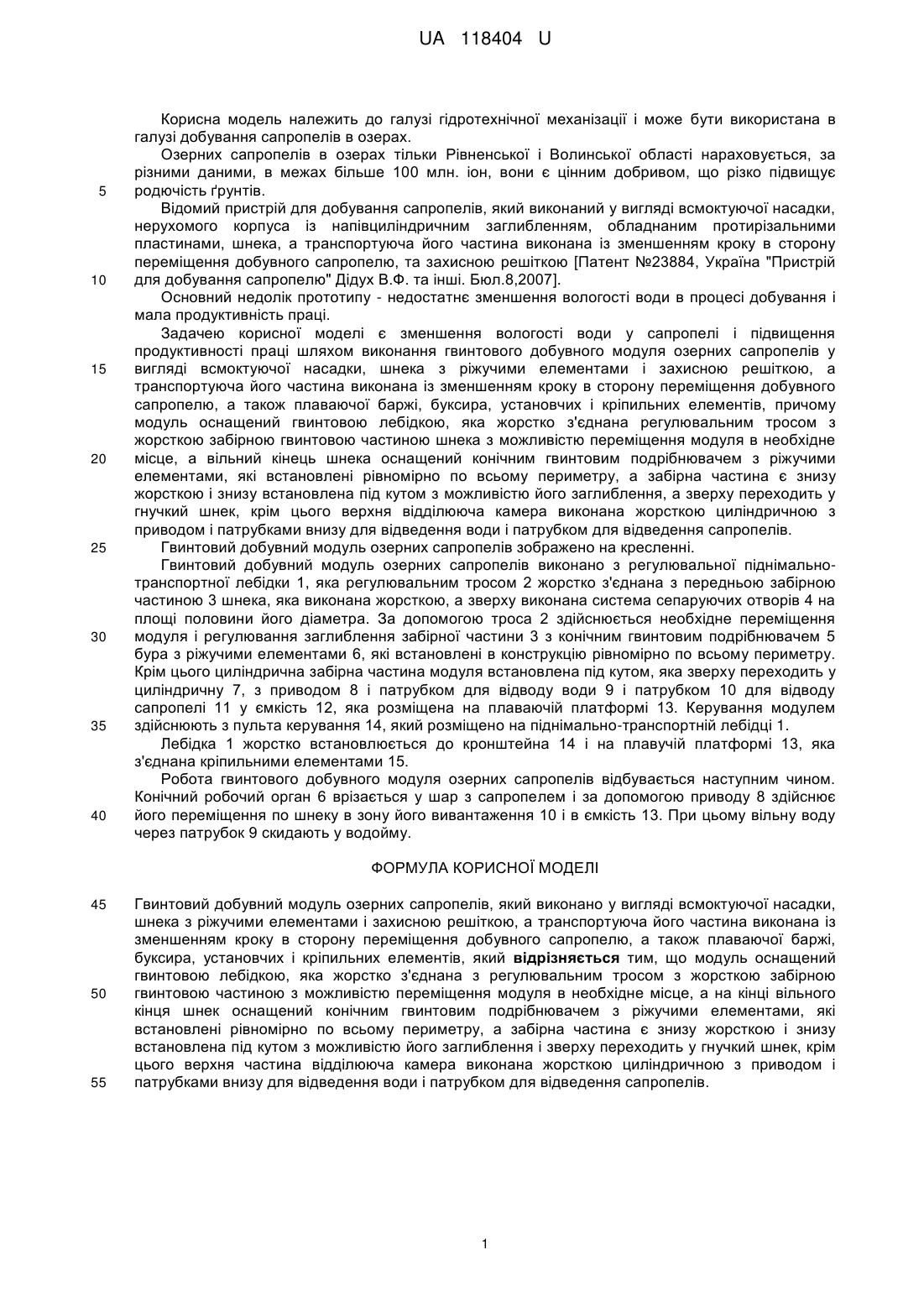

Реферат: Гвинтовий добувний модуль озерних сапропелів виконано у вигляді всмоктуючої насадки, шнека з ріжучими елементами і захисною решіткою, а транспортуюча його частина виконана із зменшенням кроку в сторону переміщення добувного сапропелю, а також плаваючої баржі, буксира, установчих і кріпильних елементів. Додатково модуль оснащений гвинтовою лебідкою, яка жорстко з'єднана з регулювальним тросом з жорсткою забірною гвинтовою частиною з можливістю переміщення модуля в необхідне місце. На кінці вільного кінця шнек оснащений конічним гвинтовим подрібнювачем з ріжучими елементами, які встановлені рівномірно по всьому периметру. Забірна частина є знизу жорсткою і знизу встановлена під кутом з можливістю його заглиблення і зверху переходить у гнучкий шнек. Верхня частина відділюючої камера виконана жорсткою циліндричною з приводом і патрубками внизу для відведення води і патрубком для відведення сапропелів. UA 118404 U (12) UA 118404 U UA 118404 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі гідротехнічної механізації і може бути використана в галузі добування сапропелів в озерах. Озерних сапропелів в озерах тільки Рівненської і Волинської області нараховується, за різними даними, в межах більше 100 млн. іон, вони є цінним добривом, що різко підвищує родючість ґрунтів. Відомий пристрій для добування сапропелів, який виконаний у вигляді всмоктуючої насадки, нерухомого корпуса із напівциліндричним заглибленням, обладнаним протирізальними пластинами, шнека, а транспортуюча його частина виконана із зменшенням кроку в сторону переміщення добувного сапропелю, та захисною решіткою [Патент №23884, Україна "Пристрій для добування сапропелю" Дідух В.Ф. та інші. Бюл.8,2007]. Основний недолік прототипу - недостатнє зменшення вологості води в процесі добування і мала продуктивність праці. Задачею корисної моделі є зменшення вологості води у сапропелі і підвищення продуктивності праці шляхом виконання гвинтового добувного модуля озерних сапропелів у вигляді всмоктуючої насадки, шнека з ріжучими елементами і захисною решіткою, а транспортуюча його частина виконана із зменшенням кроку в сторону переміщення добувного сапропелю, а також плаваючої баржі, буксира, установчих і кріпильних елементів, причому модуль оснащений гвинтовою лебідкою, яка жорстко з'єднана регулювальним тросом з жорсткою забірною гвинтовою частиною шнека з можливістю переміщення модуля в необхідне місце, а вільний кінець шнека оснащений конічним гвинтовим подрібнювачем з ріжучими елементами, які встановлені рівномірно по всьому периметру, а забірна частина є знизу жорсткою і знизу встановлена під кутом з можливістю його заглиблення, а зверху переходить у гнучкий шнек, крім цього верхня відділююча камера виконана жорсткою циліндричною з приводом і патрубками внизу для відведення води і патрубком для відведення сапропелів. Гвинтовий добувний модуль озерних сапропелів зображено на кресленні. Гвинтовий добувний модуль озерних сапропелів виконано з регулювальної піднімальнотранспортної лебідки 1, яка регулювальним тросом 2 жорстко з'єднана з передньою забірною частиною 3 шнека, яка виконана жорсткою, а зверху виконана система сепаруючих отворів 4 на площі половини його діаметра. За допомогою троса 2 здійснюється необхідне переміщення модуля і регулювання заглиблення забірної частини 3 з конічним гвинтовим подрібнювачем 5 бура з ріжучими елементами 6, які встановлені в конструкцію рівномірно по всьому периметру. Крім цього циліндрична забірна частина модуля встановлена під кутом, яка зверху переходить у циліндричну 7, з приводом 8 і патрубком для відводу води 9 і патрубком 10 для відводу сапропелі 11 у ємкість 12, яка розміщена на плаваючій платформі 13. Керування модулем здійснюють з пульта керування 14, який розміщено на піднімально-транспортній лебідці 1. Лебідка 1 жорстко встановлюється до кронштейна 14 і на плавучій платформі 13, яка з'єднана кріпильними елементами 15. Робота гвинтового добувного модуля озерних сапропелів відбувається наступним чином. Конічний робочий орган 6 врізається у шар з сапропелем і за допомогою приводу 8 здійснює його переміщення по шнеку в зону його вивантаження 10 і в ємкість 13. При цьому вільну воду через патрубок 9 скидають у водойму. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Гвинтовий добувний модуль озерних сапропелів, який виконано у вигляді всмоктуючої насадки, шнека з ріжучими елементами і захисною решіткою, а транспортуюча його частина виконана із зменшенням кроку в сторону переміщення добувного сапропелю, а також плаваючої баржі, буксира, установчих і кріпильних елементів, який відрізняється тим, що модуль оснащений гвинтовою лебідкою, яка жорстко з'єднана з регулювальним тросом з жорсткою забірною гвинтовою частиною з можливістю переміщення модуля в необхідне місце, а на кінці вільного кінця шнек оснащений конічним гвинтовим подрібнювачем з ріжучими елементами, які встановлені рівномірно по всьому периметру, а забірна частина є знизу жорсткою і знизу встановлена під кутом з можливістю його заглиблення і зверху переходить у гнучкий шнек, крім цього верхня частина відділююча камера виконана жорсткою циліндричною з приводом і патрубками внизу для відведення води і патрубком для відведення сапропелів. 1 UA 118404 U Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
