Пристрій для різання полімерних матеріалов

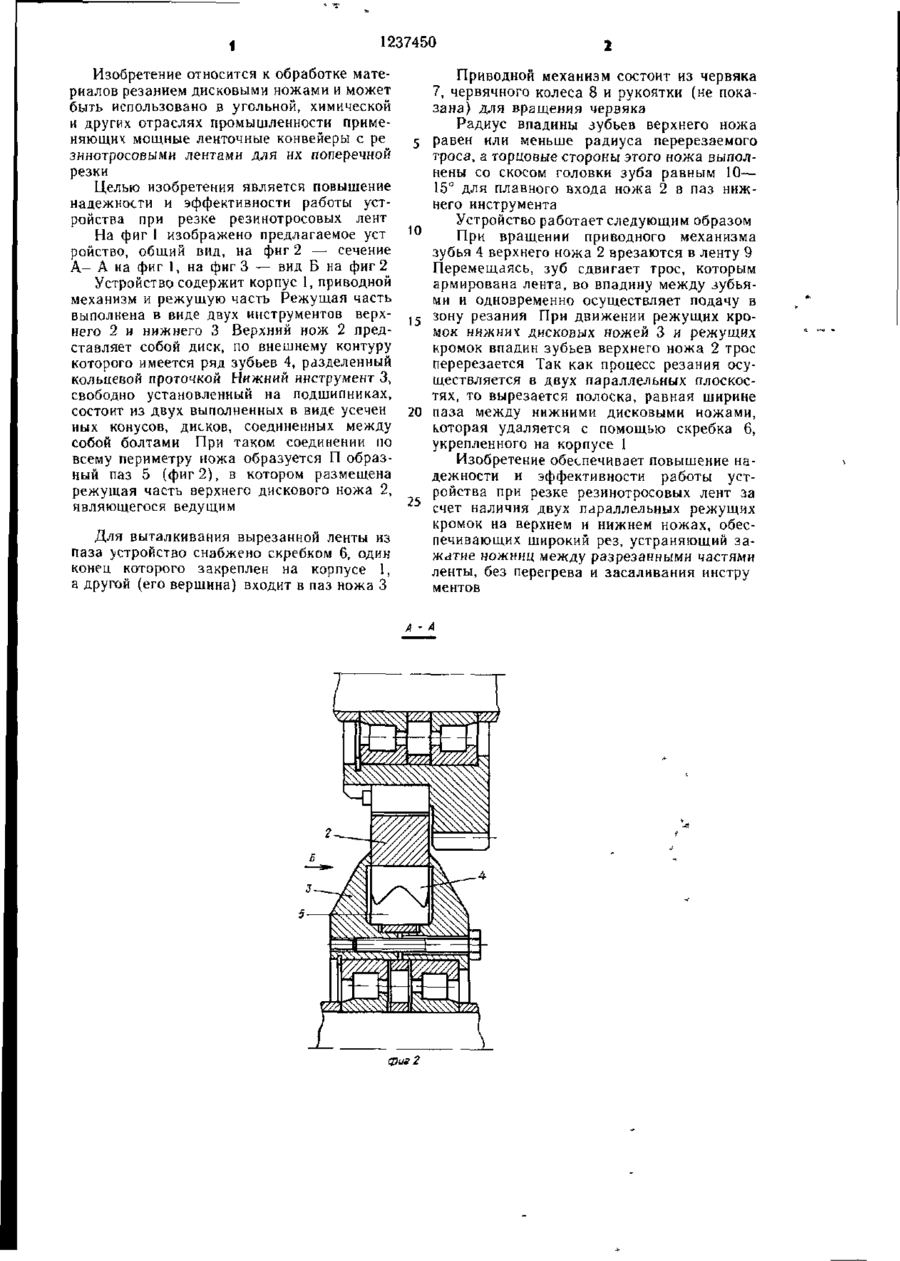

УСТРОЙСТВО ДЛЯ РЕЗКИ ПОЛИМЕРНЫХ МАТЕРИАЛОВ, содержащее смонтированные в корпусе верхний дисковый нож с режущей частью на периферии и установленный под ним нижний режущий инструмент в виде двух дисковых ножей, при этом режущая часть верхнего дискового ножа расположена между последними, отличающееся тем, что, с целью повышения надежности и эффективности работы устройства при резке резинотросовых лент, верхний дисковый нож выполнен с кольцевой проточкой, расположенной по середине его режущей части, выполненной зубчатой. ел 1 1237450 Изобретение относится к обработке матеПриводной механизм состоит из червяка риалов резанием дисковыми ножами и может 7, червячного колеса 8 и рукоятки (не покабыть использовано в угольной, химической зана) для вращения червяка и других отраслях промышленности примеРадиус впадины зубьев верхнего ножа няющих мощные ленточные конвейеры с ре 5 равен или меньше радиуса перерезаемого зннотросовыми лентами для их поперечной троса, а торцовые стороны этого ножа выполрезки нены со скосом головки зуба равным 10— Целью изобретения является повышение 15е для плавного входа ножа 2 в паз нижнадежности и эффективности работы устнего инструмента ройства при резке резииотросовых лент Устройство работает следующим образом На фиг I изображено предлагаемое уст 10 При вращении приводного механизма ройство, общий вид, на фиг 2 — сечение • зубья 4 верхнего ножа 2 врезаются в ленту 9 А- А на фиг 1, на фиг 3 — вид Б на фиг 2 Перемещаясь, зуб сдвигает трос, которым Устройство содержит корпус 1, приводной армирована лента, во впадину между зубьямеханизм и режущую часть Режущая часть ми и одновременно осуществляет подачу в выполнена в виде двух инструментов верх- 1 5 зону резания При движении режущих кронего 2 и нижнего 3 Верхний нож 2 предмок нижних дисковых ножей 3 и режущих ставляет собой диск, по внешнему контуру кромок впадин зубьев верхнего ножа 2 трос которого имеется ряд зубьев 4, разделенный перерезается Так как процесс резания осукольцевой проточкой Нижний инструмент 3, ществляется в двух параллельных плоскоссвободно установленный на подшипниках, тях, то вырезается полоска, равная ширине состоит из двух выполненных в виде усечен 20 паза между нижними дисковыми ножами, ных конусов, дисков, соединенных между которая удаляется с помощью скребка 6, собой болтами При таком соединении по укрепленного на корпусе 1 всему периметру ножа образуется П образИзобретение обеспечивает повышение наный паз 5 (фиг 2), в котором размещена дежности и эффективности работы устрежущая часть верхнего дискового ножа 2, ройства при резке резинотросовых лент за являющегося ведущим 25 счет наличия двух параллельных режущих кромок на верхнем и нижнем ножах, обесДля выталкивания вырезанной ленты из печивающих широкий рез, устраняющий запаза устройство снабжено скребком 6, один жатие ножниц между разрезанными частями конец которого закреплен на корпусе 1, ленты, без перегрева и засаливания инстру а другой (его вершина) входит в паз ножа 3 ментов А- А фиг 2 1237450 Составитель Е Михайлова Редактор А Лежнина Техред И Верес КорректорС Черни Тираж 640 Подписное Заказ 3240/1 8 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб, д 4/5 Филиал ППП «Патент», г Ужгород, ул Проектная, 4
