Механізм відтягнення полотна круглов’язальної машини

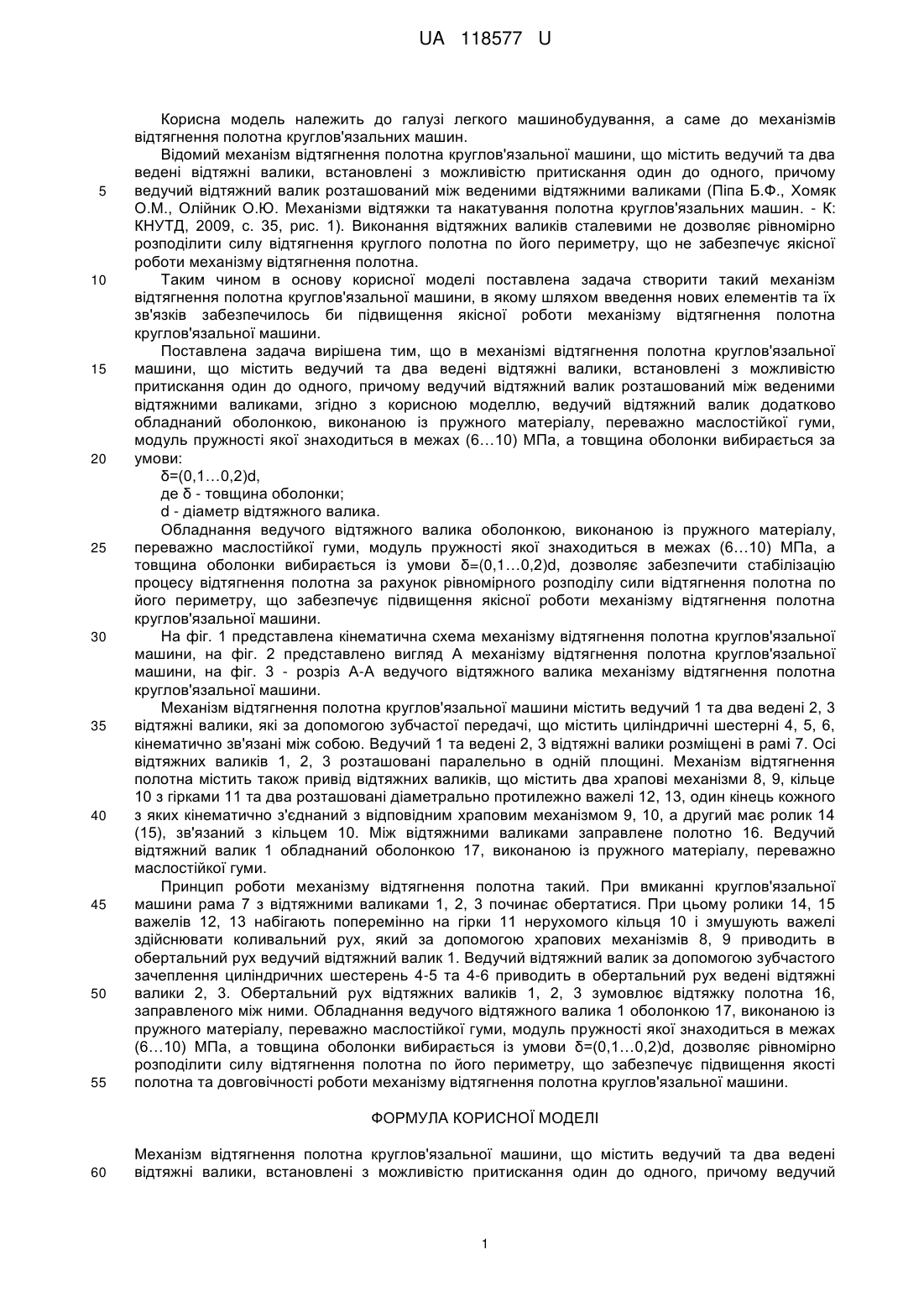

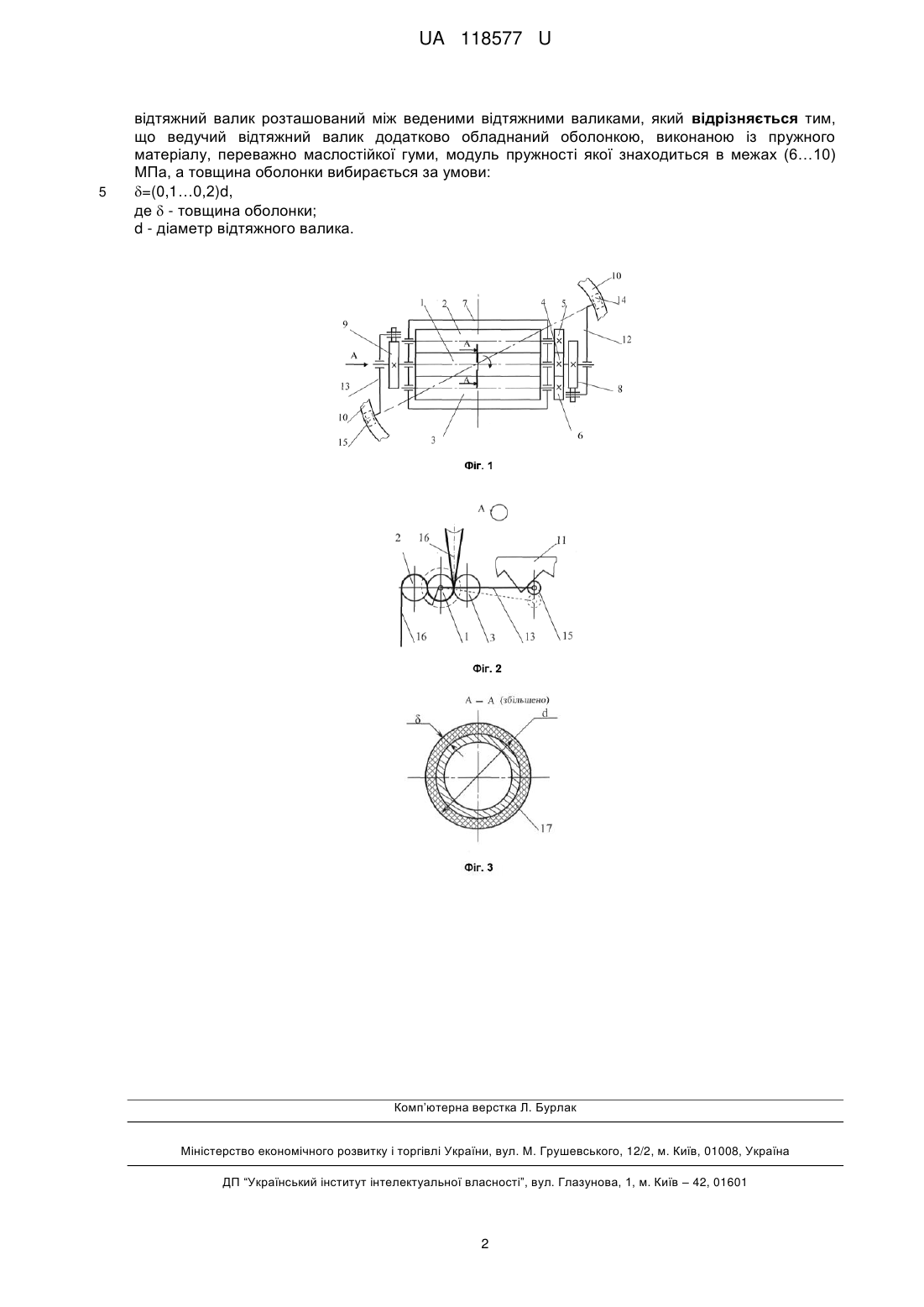

Реферат: UA 118577 U UA 118577 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі легкого машинобудування, а саме до механізмів відтягнення полотна круглов'язальних машин. Відомий механізм відтягнення полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики, встановлені з можливістю притискання один до одного, причому ведучий відтяжний валик розташований між веденими відтяжними валиками (Піпа Б.Ф., Хомяк О.М., Олійник О.Ю. Механізми відтяжки та накатування полотна круглов'язальних машин. - К: КНУТД, 2009, с. 35, рис. 1). Виконання відтяжних валиків сталевими не дозволяє рівномірно розподілити силу відтягнення круглого полотна по його периметру, що не забезпечує якісної роботи механізму відтягнення полотна. Таким чином в основу корисної моделі поставлена задача створити такий механізм відтягнення полотна круглов'язальної машини, в якому шляхом введення нових елементів та їх зв'язків забезпечилось би підвищення якісної роботи механізму відтягнення полотна круглов'язальної машини. Поставлена задача вирішена тим, що в механізмі відтягнення полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики, встановлені з можливістю притискання один до одного, причому ведучий відтяжний валик розташований між веденими відтяжними валиками, згідно з корисною моделлю, ведучий відтяжний валик додатково обладнаний оболонкою, виконаною із пружного матеріалу, переважно маслостійкої гуми, модуль пружності якої знаходиться в межах (6…10) МПа, а товщина оболонки вибирається за умови: δ=(0,1…0,2)d, де δ - товщина оболонки; d - діаметр відтяжного валика. Обладнання ведучого відтяжного валика оболонкою, виконаною із пружного матеріалу, переважно маслостійкої гуми, модуль пружності якої знаходиться в межах (6…10) МПа, а товщина оболонки вибирається із умови δ=(0,1…0,2)d, дозволяє забезпечити стабілізацію процесу відтягнення полотна за рахунок рівномірного розподілу сили відтягнення полотна по його периметру, що забезпечує підвищення якісної роботи механізму відтягнення полотна круглов'язальної машини. На фіг. 1 представлена кінематична схема механізму відтягнення полотна круглов'язальної машини, на фіг. 2 представлено вигляд А механізму відтягнення полотна круглов'язальної машини, на фіг. 3 - розріз А-А ведучого відтяжного валика механізму відтягнення полотна круглов'язальної машини. Механізм відтягнення полотна круглов'язальної машини містить ведучий 1 та два ведені 2, 3 відтяжні валики, які за допомогою зубчастої передачі, що містить циліндричні шестерні 4, 5, 6, кінематично зв'язані між собою. Ведучий 1 та ведені 2, 3 відтяжні валики розміщені в рамі 7. Осі відтяжних валиків 1, 2, 3 розташовані паралельно в одній площині. Механізм відтягнення полотна містить також привід відтяжних валиків, що містить два храпові механізми 8, 9, кільце 10 з гірками 11 та два розташовані діаметрально протилежно важелі 12, 13, один кінець кожного з яких кінематично з'єднаний з відповідним храповим механізмом 9, 10, а другий має ролик 14 (15), зв'язаний з кільцем 10. Між відтяжними валиками заправлене полотно 16. Ведучий відтяжний валик 1 обладнаний оболонкою 17, виконаною із пружного матеріалу, переважно маслостійкої гуми. Принцип роботи механізму відтягнення полотна такий. При вмиканні круглов'язальної машини рама 7 з відтяжними валиками 1, 2, 3 починає обертатися. При цьому ролики 14, 15 важелів 12, 13 набігають поперемінно на гірки 11 нерухомого кільця 10 і змушують важелі здійснювати коливальний рух, який за допомогою храпових механізмів 8, 9 приводить в обертальний рух ведучий відтяжний валик 1. Ведучий відтяжний валик за допомогою зубчастого зачеплення циліндричних шестерень 4-5 та 4-6 приводить в обертальний рух ведені відтяжні валики 2, 3. Обертальний рух відтяжних валиків 1, 2, 3 зумовлює відтяжку полотна 16, заправленого між ними. Обладнання ведучого відтяжного валика 1 оболонкою 17, виконаною із пружного матеріалу, переважно маслостійкої гуми, модуль пружності якої знаходиться в межах (6…10) МПа, а товщина оболонки вибирається із умови δ=(0,1…0,2)d, дозволяє рівномірно розподілити силу відтягнення полотна по його периметру, що забезпечує підвищення якості полотна та довговічності роботи механізму відтягнення полотна круглов'язальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Механізм відтягнення полотна круглов'язальної машини, що містить ведучий та два ведені відтяжні валики, встановлені з можливістю притискання один до одного, причому ведучий 1 UA 118577 U 5 відтяжний валик розташований між веденими відтяжними валиками, який відрізняється тим, що ведучий відтяжний валик додатково обладнаний оболонкою, виконаною із пружного матеріалу, переважно маслостійкої гуми, модуль пружності якої знаходиться в межах (6…10) МПа, а товщина оболонки вибирається за умови: =(0,1…0,2)d, де  - товщина оболонки; d - діаметр відтяжного валика. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
