Механізм відтягнення полотна круглов’язальної машини

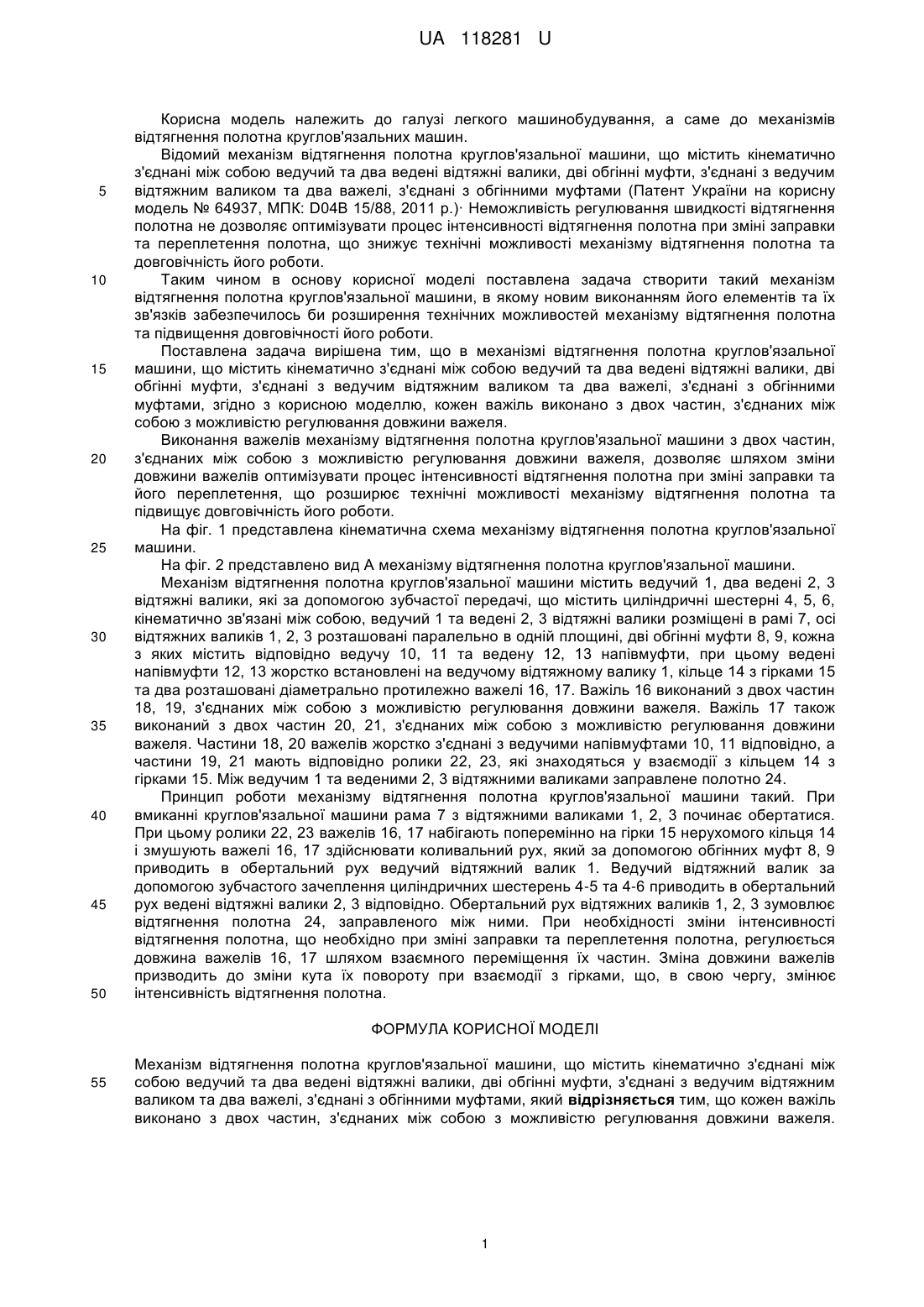

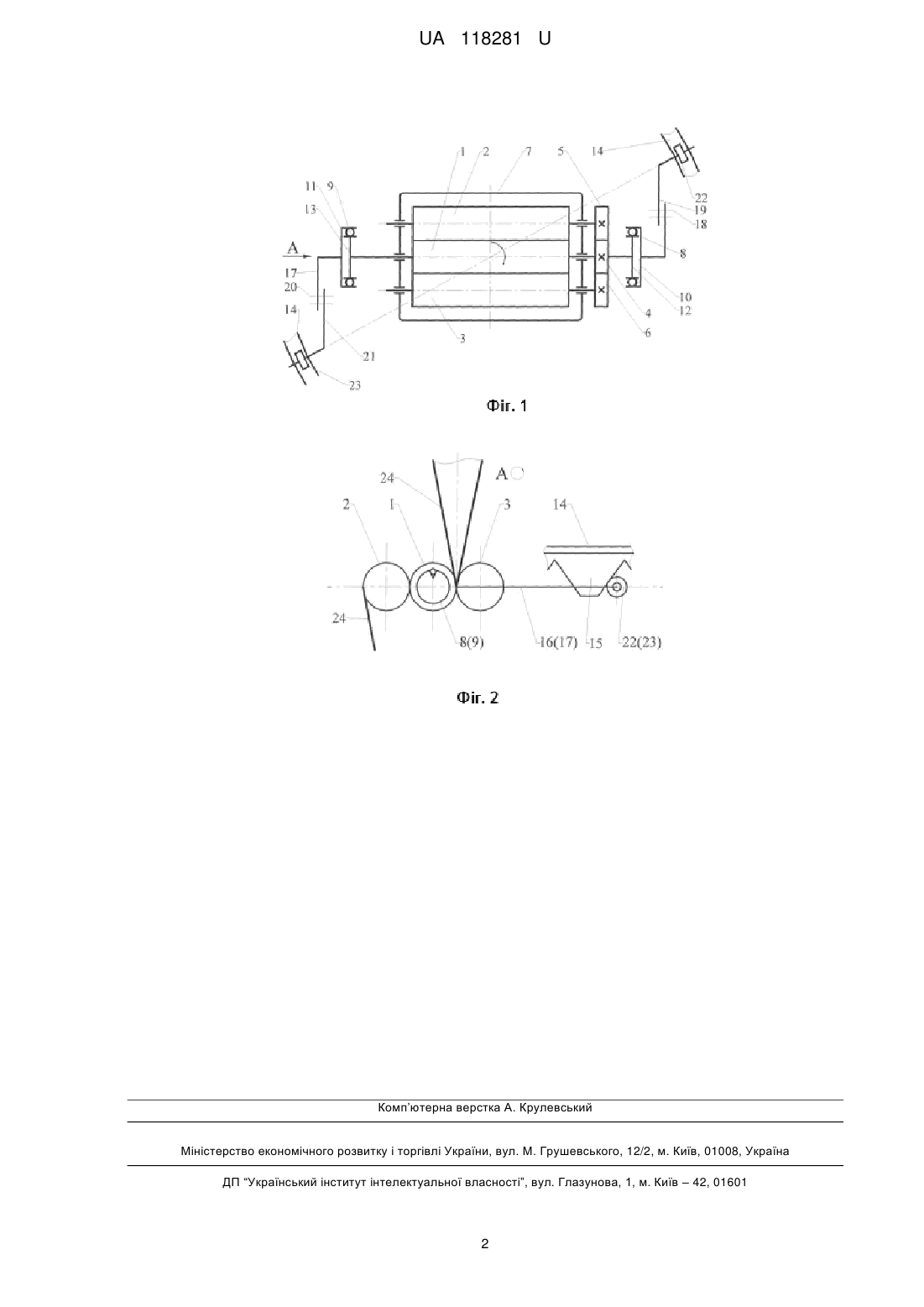

Реферат: Механізм відтягнення полотна круглов'язальної машини має кінематично з'єднані між собою ведучий та два ведені відтяжні валики, дві обгінні муфти, з'єднані з ведучим відтяжним валиком та два важелі, з'єднані з обгінними муфтами. Кожен важіль виконано з двох частин, з'єднаних між собою з можливістю регулювання довжини важеля. UA 118281 U (54) МЕХАНІЗМ ВІДТЯГНЕННЯ ПОЛОТНА КРУГЛОВ'ЯЗАЛЬНОЇ МАШИНИ UA 118281 U UA 118281 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі легкого машинобудування, а саме до механізмів відтягнення полотна круглов'язальних машин. Відомий механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та два ведені відтяжні валики, дві обгінні муфти, з'єднані з ведучим відтяжним валиком та два важелі, з'єднані з обгінними муфтами (Патент України на корисну модель № 64937, МПК: D04В 15/88, 2011 р.)· Неможливість регулювання швидкості відтягнення полотна не дозволяє оптимізувати процес інтенсивності відтягнення полотна при зміні заправки та переплетення полотна, що знижує технічні можливості механізму відтягнення полотна та довговічність його роботи. Таким чином в основу корисної моделі поставлена задача створити такий механізм відтягнення полотна круглов'язальної машини, в якому новим виконанням його елементів та їх зв'язків забезпечилось би розширення технічних можливостей механізму відтягнення полотна та підвищення довговічності його роботи. Поставлена задача вирішена тим, що в механізмі відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та два ведені відтяжні валики, дві обгінні муфти, з'єднані з ведучим відтяжним валиком та два важелі, з'єднані з обгінними муфтами, згідно з корисною моделлю, кожен важіль виконано з двох частин, з'єднаних між собою з можливістю регулювання довжини важеля. Виконання важелів механізму відтягнення полотна круглов'язальної машини з двох частин, з'єднаних між собою з можливістю регулювання довжини важеля, дозволяє шляхом зміни довжини важелів оптимізувати процес інтенсивності відтягнення полотна при зміні заправки та його переплетення, що розширює технічні можливості механізму відтягнення полотна та підвищує довговічність його роботи. На фіг. 1 представлена кінематична схема механізму відтягнення полотна круглов'язальної машини. На фіг. 2 представлено вид А механізму відтягнення полотна круглов'язальної машини. Механізм відтягнення полотна круглов'язальної машини містить ведучий 1, два ведені 2, 3 відтяжні валики, які за допомогою зубчастої передачі, що містить циліндричні шестерні 4, 5, 6, кінематично зв'язані між собою, ведучий 1 та ведені 2, 3 відтяжні валики розміщені в рамі 7, осі відтяжних валиків 1, 2, 3 розташовані паралельно в одній площині, дві обгінні муфти 8, 9, кожна з яких містить відповідно ведучу 10, 11 та ведену 12, 13 напівмуфти, при цьому ведені напівмуфти 12, 13 жорстко встановлені на ведучому відтяжному валику 1, кільце 14 з гірками 15 та два розташовані діаметрально протилежно важелі 16, 17. Важіль 16 виконаний з двох частин 18, 19, з'єднаних між собою з можливістю регулювання довжини важеля. Важіль 17 також виконаний з двох частин 20, 21, з'єднаних між собою з можливістю регулювання довжини важеля. Частини 18, 20 важелів жорстко з'єднані з ведучими напівмуфтами 10, 11 відповідно, а частини 19, 21 мають відповідно ролики 22, 23, які знаходяться у взаємодії з кільцем 14 з гірками 15. Між ведучим 1 та веденими 2, 3 відтяжними валиками заправлене полотно 24. Принцип роботи механізму відтягнення полотна круглов'язальної машини такий. При вмиканні круглов'язальної машини рама 7 з відтяжними валиками 1, 2, 3 починає обертатися. При цьому ролики 22, 23 важелів 16, 17 набігають поперемінно на гірки 15 нерухомого кільця 14 і змушують важелі 16, 17 здійснювати коливальний рух, який за допомогою обгінних муфт 8, 9 приводить в обертальний рух ведучий відтяжний валик 1. Ведучий відтяжний валик за допомогою зубчастого зачеплення циліндричних шестерень 4-5 та 4-6 приводить в обертальний рух ведені відтяжні валики 2, 3 відповідно. Обертальний рух відтяжних валиків 1, 2, 3 зумовлює відтягнення полотна 24, заправленого між ними. При необхідності зміни інтенсивності відтягнення полотна, що необхідно при зміні заправки та переплетення полотна, регулюється довжина важелів 16, 17 шляхом взаємного переміщення їх частин. Зміна довжини важелів призводить до зміни кута їх повороту при взаємодії з гірками, що, в свою чергу, змінює інтенсивність відтягнення полотна. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Механізм відтягнення полотна круглов'язальної машини, що містить кінематично з'єднані між собою ведучий та два ведені відтяжні валики, дві обгінні муфти, з'єднані з ведучим відтяжним валиком та два важелі, з'єднані з обгінними муфтами, який відрізняється тим, що кожен важіль виконано з двох частин, з'єднаних між собою з можливістю регулювання довжини важеля. 1 UA 118281 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
