Черв’ячний редуктор

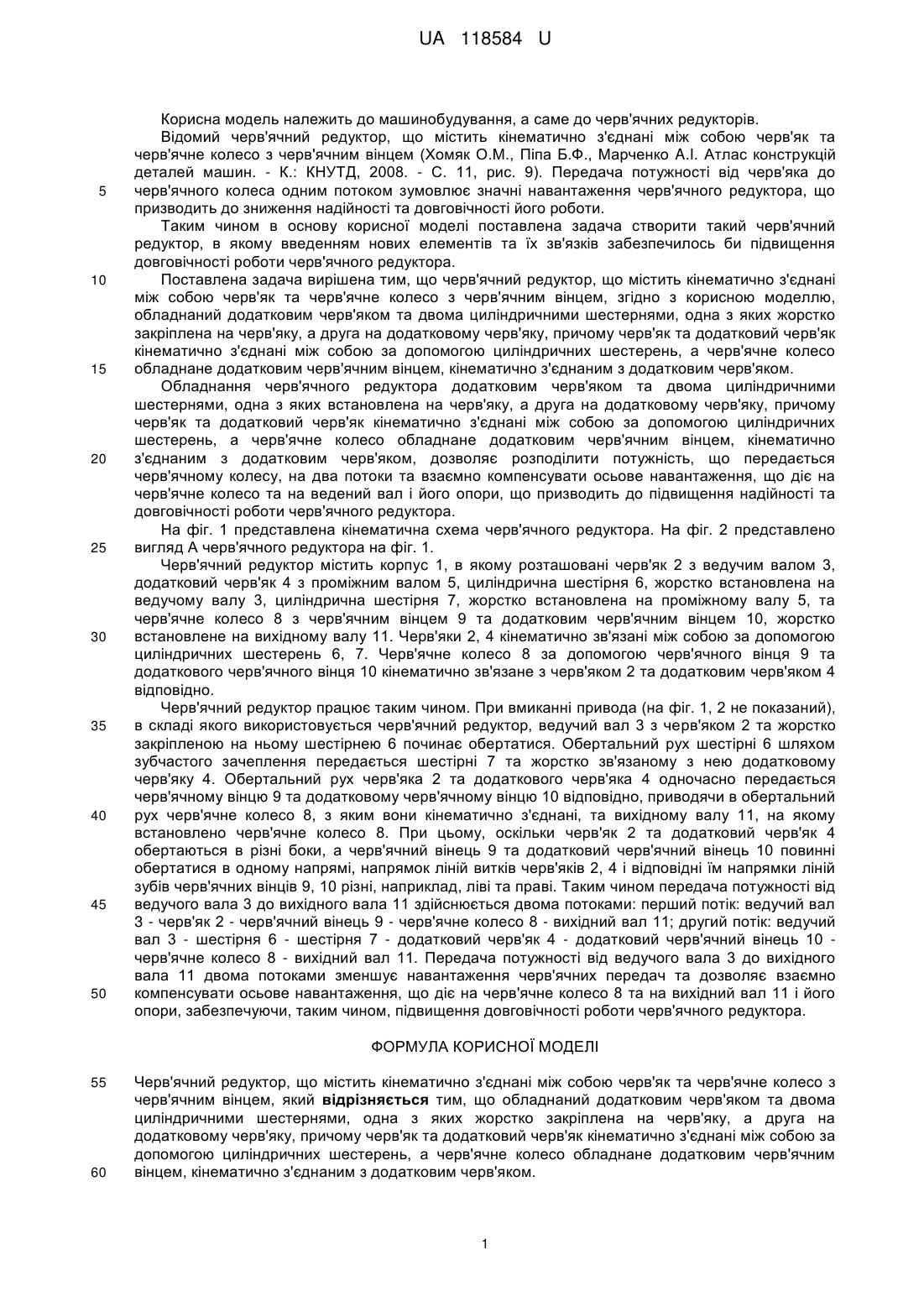

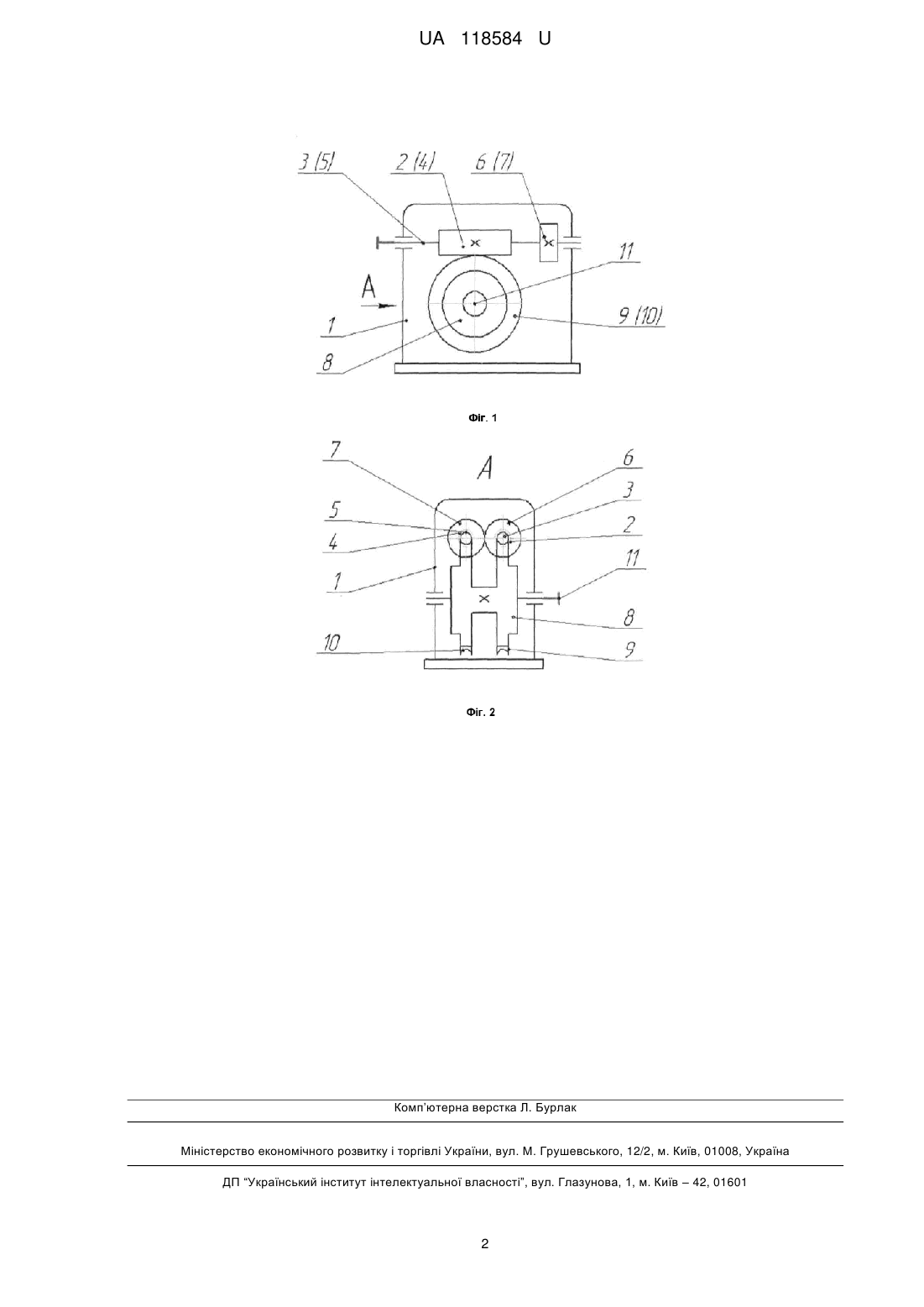

Реферат: Черв'ячний редуктор містить кінематично з'єднані між собою черв'як та черв'ячне колесо з черв'ячним вінцем. Крім цього введено додатковий черв'як та дві циліндричні шестерні, одна з яких жорстко закріплена на черв'яку, а друга на додатковому черв'яку. При цьому черв'як та додатковий черв'як кінематично з'єднані між собою за допомогою циліндричних шестерень, а черв'ячне колесо обладнане додатковим черв'ячним вінцем, кінематично з'єднаним з додатковим черв'яком. UA 118584 U (54) ЧЕРВ'ЯЧНИЙ РЕДУКТОР UA 118584 U UA 118584 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, а саме до черв'ячних редукторів. Відомий черв'ячний редуктор, що містить кінематично з'єднані між собою черв'як та черв'ячне колесо з черв'ячним вінцем (Хомяк О.М., Піпа Б.Ф., Марченко A.I. Атлас конструкцій деталей машин. - К.: КНУТД, 2008. - С. 11, рис. 9). Передача потужності від черв'яка до черв'ячного колеса одним потоком зумовлює значні навантаження черв'ячного редуктора, що призводить до зниження надійності та довговічності його роботи. Таким чином в основу корисної моделі поставлена задача створити такий черв'ячний редуктор, в якому введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи черв'ячного редуктора. Поставлена задача вирішена тим, що черв'ячний редуктор, що містить кінематично з'єднані між собою черв'як та черв'ячне колесо з черв'ячним вінцем, згідно з корисною моделлю, обладнаний додатковим черв'яком та двома циліндричними шестернями, одна з яких жорстко закріплена на черв'яку, а друга на додатковому черв'яку, причому черв'як та додатковий черв'як кінематично з'єднані між собою за допомогою циліндричних шестерень, а черв'ячне колесо обладнане додатковим черв'ячним вінцем, кінематично з'єднаним з додатковим черв'яком. Обладнання черв'ячного редуктора додатковим черв'яком та двома циліндричними шестернями, одна з яких встановлена на черв'яку, а друга на додатковому черв'яку, причому черв'як та додатковий черв'як кінематично з'єднані між собою за допомогою циліндричних шестерень, а черв'ячне колесо обладнане додатковим черв'ячним вінцем, кінематично з'єднаним з додатковим черв'яком, дозволяє розподілити потужність, що передається черв'ячному колесу, на два потоки та взаємно компенсувати осьове навантаження, що діє на черв'ячне колесо та на ведений вал і його опори, що призводить до підвищення надійності та довговічності роботи черв'ячного редуктора. На фіг. 1 представлена кінематична схема черв'ячного редуктора. На фіг. 2 представлено вигляд А черв'ячного редуктора на фіг. 1. Черв'ячний редуктор містить корпус 1, в якому розташовані черв'як 2 з ведучим валом 3, додатковий черв'як 4 з проміжним валом 5, циліндрична шестірня 6, жорстко встановлена на ведучому валу 3, циліндрична шестірня 7, жорстко встановлена на проміжному валу 5, та черв'ячне колесо 8 з черв'ячним вінцем 9 та додатковим черв'ячним вінцем 10, жорстко встановлене на вихідному валу 11. Черв'яки 2, 4 кінематично зв'язані між собою за допомогою циліндричних шестерень 6, 7. Черв'ячне колесо 8 за допомогою черв'ячного вінця 9 та додаткового черв'ячного вінця 10 кінематично зв'язане з черв'яком 2 та додатковим черв'яком 4 відповідно. Черв'ячний редуктор працює таким чином. При вмиканні привода (на фіг. 1, 2 не показаний), в складі якого використовується черв'ячний редуктор, ведучий вал 3 з черв'яком 2 та жорстко закріпленою на ньому шестірнею 6 починає обертатися. Обертальний рух шестірні 6 шляхом зубчастого зачеплення передається шестірні 7 та жорстко зв'язаному з нею додатковому черв'яку 4. Обертальний рух черв'яка 2 та додаткового черв'яка 4 одночасно передається черв'ячному вінцю 9 та додатковому черв'ячному вінцю 10 відповідно, приводячи в обертальний рух черв'ячне колесо 8, з яким вони кінематично з'єднані, та вихідному валу 11, на якому встановлено черв'ячне колесо 8. При цьому, оскільки черв'як 2 та додатковий черв'як 4 обертаються в різні боки, а черв'ячний вінець 9 та додатковий черв'ячний вінець 10 повинні обертатися в одному напрямі, напрямок ліній витків черв'яків 2, 4 і відповідні їм напрямки ліній зубів черв'ячних вінців 9, 10 різні, наприклад, ліві та праві. Таким чином передача потужності від ведучого вала 3 до вихідного вала 11 здійснюється двома потоками: перший потік: ведучий вал 3 - черв'як 2 - черв'ячний вінець 9 - черв'ячне колесо 8 - вихідний вал 11; другий потік: ведучий вал 3 - шестірня 6 - шестірня 7 - додатковий черв'як 4 - додатковий черв'ячний вінець 10 черв'ячне колесо 8 - вихідний вал 11. Передача потужності від ведучого вала 3 до вихідного вала 11 двома потоками зменшує навантаження черв'ячних передач та дозволяє взаємно компенсувати осьове навантаження, що діє на черв'ячне колесо 8 та на вихідний вал 11 і його опори, забезпечуючи, таким чином, підвищення довговічності роботи черв'ячного редуктора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Черв'ячний редуктор, що містить кінематично з'єднані між собою черв'як та черв'ячне колесо з черв'ячним вінцем, який відрізняється тим, що обладнаний додатковим черв'яком та двома циліндричними шестернями, одна з яких жорстко закріплена на черв'яку, а друга на додатковому черв'яку, причому черв'як та додатковий черв'як кінематично з'єднані між собою за допомогою циліндричних шестерень, а черв'ячне колесо обладнане додатковим черв'ячним вінцем, кінематично з'єднаним з додатковим черв'яком. 1 UA 118584 U Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
