Пристрій попереднього контроля ізоляції мережі

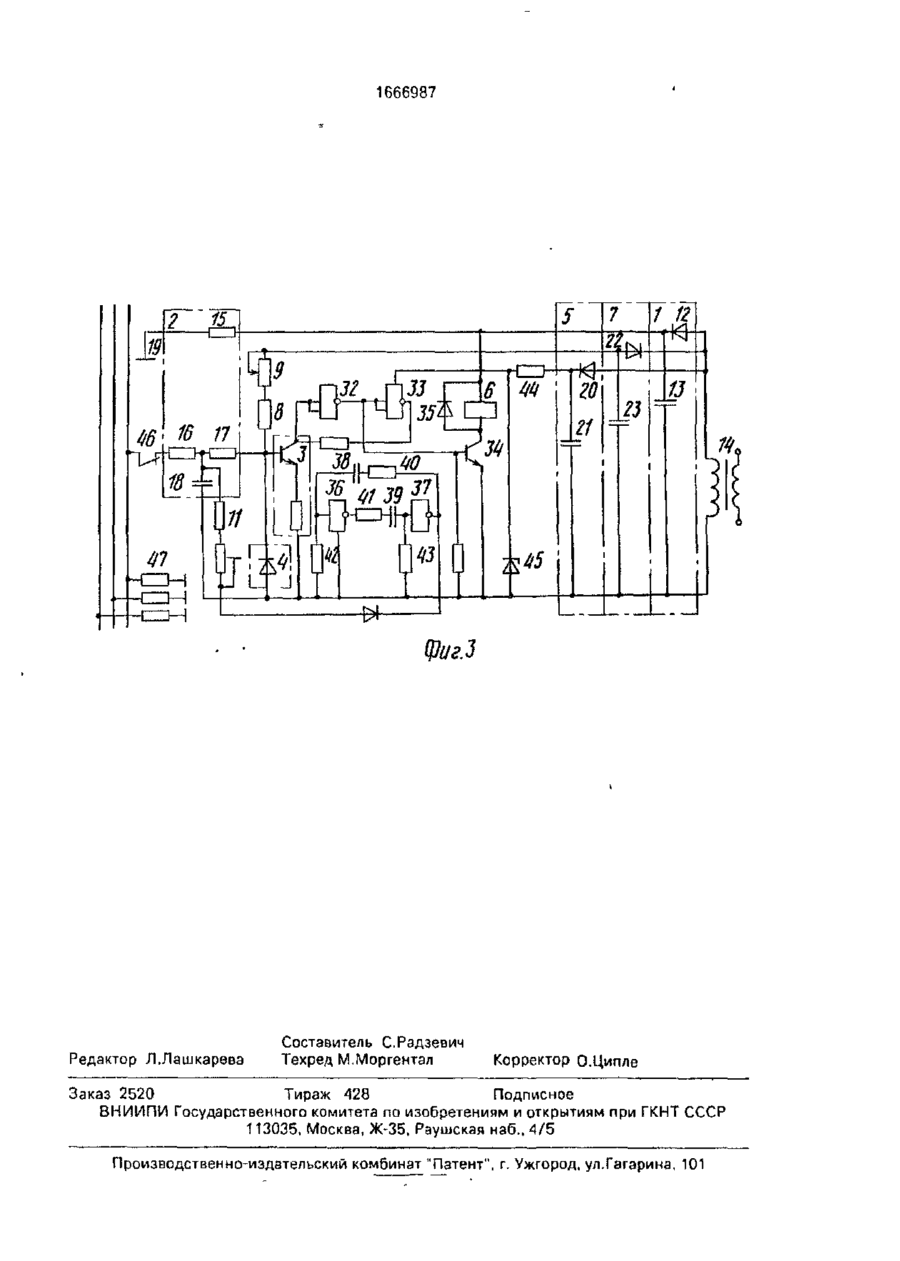

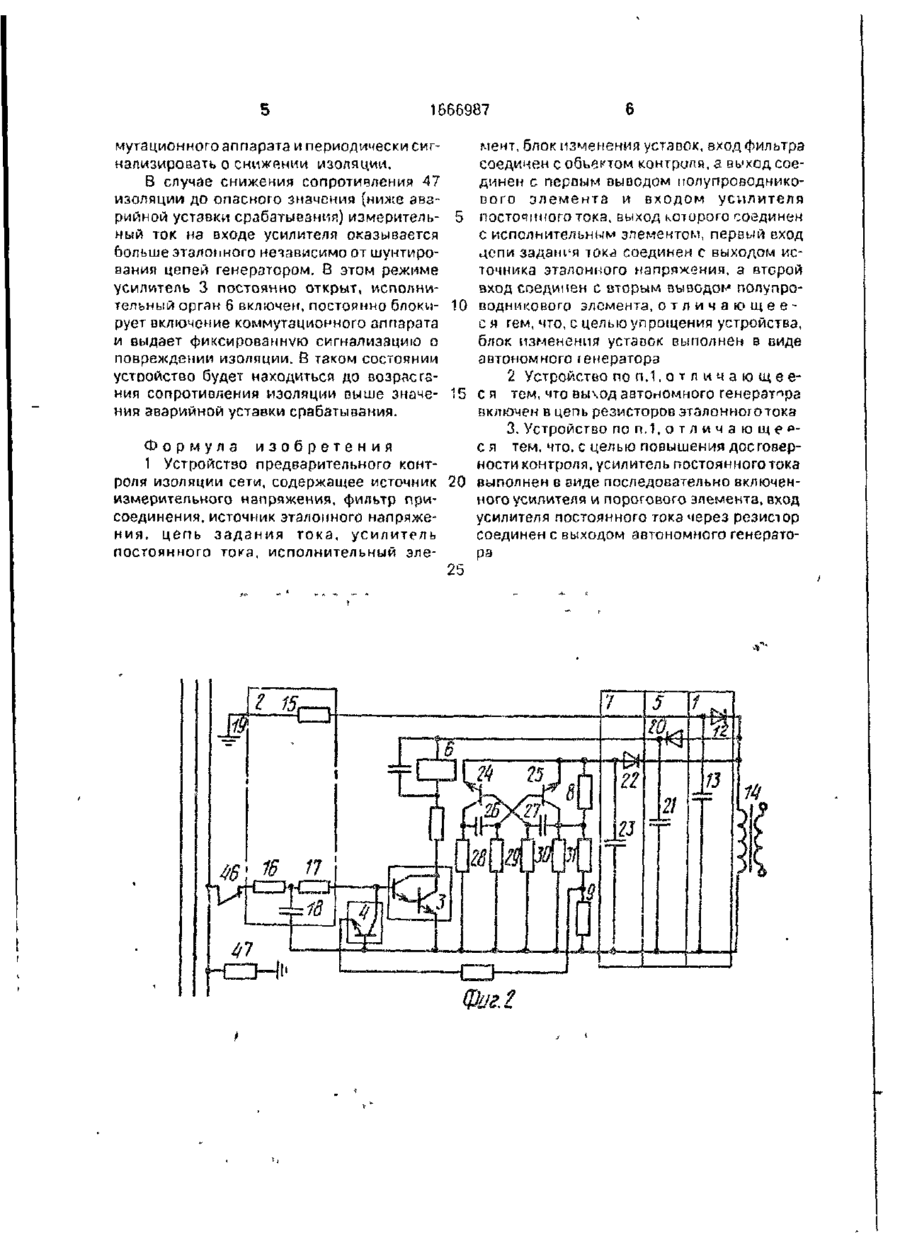

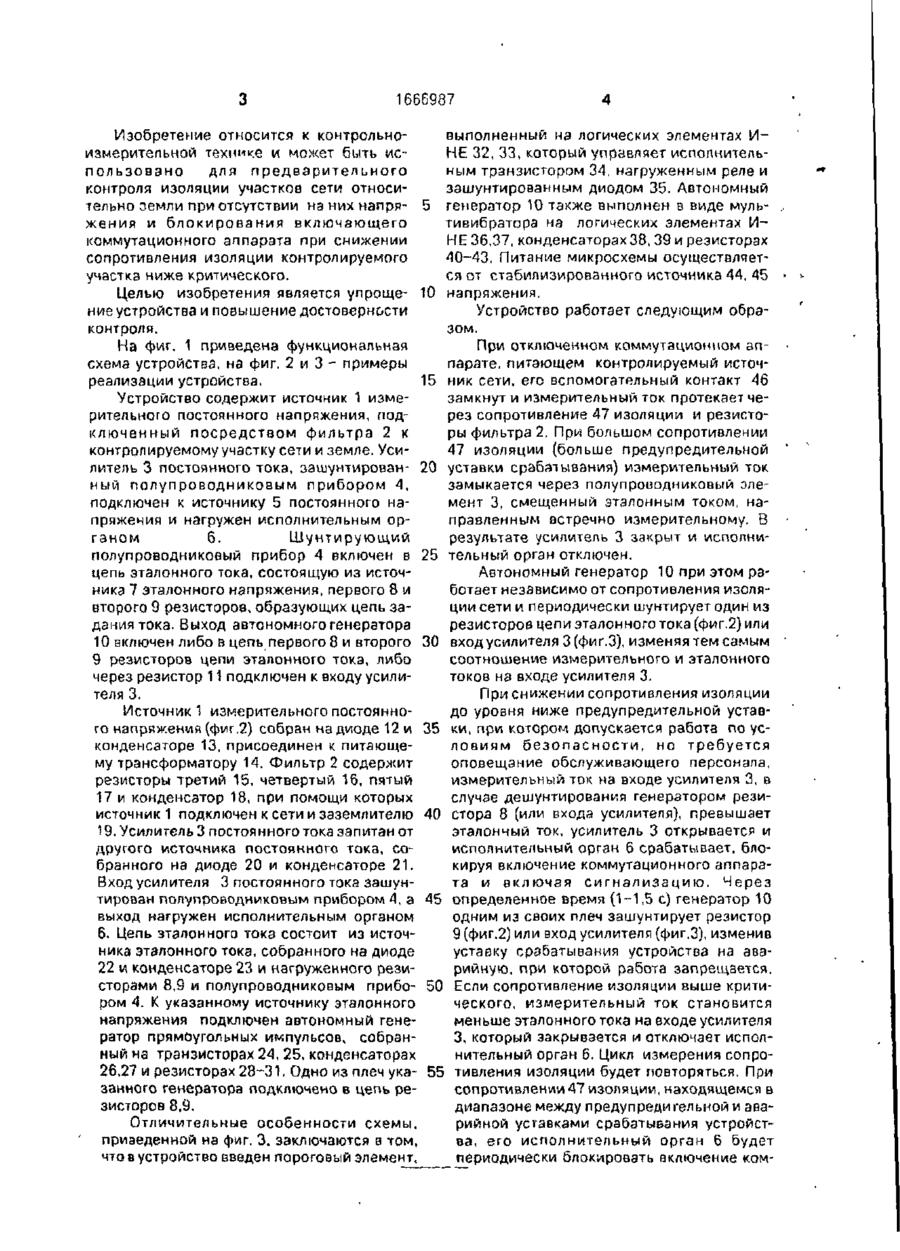

Изобретение относится к контрольноизмерительной технике Цель изобретения - повышение достоверности контроля и упрощение устройства - достигается путем выполнения блока 10 изменения уставок в виде автономною генератора. Автономный генератор 10 работает независимо от величины сопротивления изоляции сети и периодически шунтирует один из резисторов 9 цепи эталонного тока или вход усилителя 3, изменял на нем соотношение измерительного и эталонного токов. Устройство содержит также источник 1 измерительного напряжения, фильтр 2, полупроводниковый прибор 4, источник 5 постоянного напряжения, исполнительный орган 6, источник 7 эталонного напряжения, резисторы 8,9. 2 з.п.ф-лы, 3 ил. ON Ю 00 Фигі 1666987 Изобретение относится к контрольноизмерительной технике и может быть использовано для предварительного контроля изоляции участков сети относительно земли при отсутствии на них напря- 5 же ния и блокирования включающего коммутационного аппарата при снижении сопротивления изоляции контролируемого участка ниже критического. Целью изобретения является упроще- 10 ние устройства и повышение достоверности контроля. На фиг. 1 приведена функциональная схема устройства, на фиг. 2 и 3 - примеры реализации устройства. 15 Устройство содержит источник 1 измерительного постоянного напряжения, подключенный посредством фильтра 2 к контролируемому участку сети и земле. Усилитель 3 постоянного тока, зашунтирован- 20 ный полупроводниковым прибором 4, подключен к источнику 5 постоянного напряжения и нагружен исполнительным органом 6. Шунтирующий полупроводниковый прибор 4 включен в 25 цепь эталонного тока, состоящую из источника 7 эталонного напряжения, первого 8 и второго 9 резисторов, образующих цепь задания тока. Выход автономного генератора 10 включен либо в цепь первого 8 и второго 30 9 резисторов цепи эталонного тока, либо через резистор 11 подключен к входу усилителя 3. Источник 1 измерительного постоянного напряжений (фиг.2) собран на диоде 12 и конденсаторе 13, присоединен к питающему трансформатору 14. Фильтр 2 содержит резисторы третий 15, четвертый 16, пятый 17 и конденсатор 18, при помощи которых источник 1 подключен к сети и заземлителю 19. Усилитель 3 постоянного тока запитай от другого источника постоянного тока, собранного на диоде 20 и конденсаторе 21. Вход усилителя 3 постоянного тока зашунтирован полупроводниковым прибором 4, а выход нагружен исполнительным органом 6. Цепь эталонного тока состоит из источника эталонного тока, собранного на диоде 22 и конденсаторе 23 и нагруженного резисторами 8,9 и полупроводниковым прибором 4. К указанному источнику эталонного напряжения подключен автономный генератор прямоугольных импульсов^ собранный на транзисторах 24, 25, конденсаторах 26,27 и резисторах 28-31. Одно из плеч указанного генератора подключено в цепь резисторов 8,9. Отличительные особенности схемы, приведенной на фиг. 3. заключаются Б ТОМ, что в устройство введен пороговый элемент. выполненный на логических элементах ИНЄ 32, 33, который управляет исполнительным транзистором 34, нагруженным реле и зашунтироваиным диодом 35. Автономный генератор 10 также выполнен в виде мультивибратора на логических элементах ИНЕ 36,37, конденсаторах38,39 и резисторах 40-43. Питание микросхемы осуществляется от стабилизированного источника 44, 45 напряжения. Устройство работает следующим образом. При отключенном коммутационном аппарате, питающем контролируемый источпик сети, его вспомогательный контакт 46 замкнут и измерительный ток протекает через сопротивление 47 изоляции и резисторы фильтра 2, При большом сопротивлении 47 изоляции (больше предупредительной уставки срабатывания) измерительный ток замыкается через полупроводниковый элемент 3, смещенный эталонным током, направленным встречно измерительному. В результате усилитель 3 закрыт и исполнительный орган отключен. Автономный генератор 10 при этом работает независимо от сопротивления изоляции сети и периодически шунтирует один из резисторов цепи эталонного тока (фиг.2) или вход усилителя З(фиг.З), изменяя тем самым соотношение измерительного и эталонного токов на входе усилителя 3. При снижении сопротивления изоляции до уровня ниже предупредительной устав35 ки, при котором допускается работа по условиям безопасности, но требуется оповещэние обслуживзющего персонала, измерительный ток на входе усилителя 3, в случае дешунтирования генератором рези40 стора 8 (или входа усилителя), превышает эталонный ток, усилитель 3 открывается и исполнительный орган 6 срабатывает, блокируя включение коммутационного аппарата и включая сигнализацию. Через 45 определенное время (1-1,5 с) генератор 10 одним из своих плеч зашунтирует резистор 9 (фиг.2) или вход усилителя (фиг,3), изменив уставку срабатывания устройства на аварийную, при которой работа запрещается. 50 Если сопротивление изоляции выше критического, измерительный ток становится меньше эталонного тока на входе усилителя 3, который закрывается и отключает исполнительный орган 6. Цикл измерения сопро55 тивления изоляции будет повторяться. При сопротивлении 47 изоляции, находящемся в диапазоне между предупредигельной и аварийной усгавками срабатывания устройства, его исполнительный орган 6 будет периодически блокировать включение ком 1666987 мент, блок изменения уставок, вход фильтра соединен с объектом контроля, а выход соединен с первым выводом полупроводникового элемента и входом усилителя постоянного тока, выход которого соединен с исполнительным элементом, первый вход цепи задания ioicd соединен с выходом источника эталонного напряжения, а второй вход соединен с вторым выводом полупроводникового элемента, о т л и ч а ю щ е е ся гем, что, с целью упрощения устройства, блок изменения уставок выполнен в виде автономного генератора 2 Устройство п о п . 1 , о т п и ч а ю щ е е с я тем, что вычод автономного генератора включен в цепь резисторов этзлонноготока 3. Устройство по п.1, о т л и ч а ю щ е **Формула изобретения с я тем, что. с целью повышения достовер1 Устройство предварительного контности контроля, усилитель постоянного тока роля изоляции сети, содержащее источник 20 выполнен в виде последовательна включенизмерительного напряжения, фильтр приного усилителя и порогового элемента, вход соединения, источник эталонного напряжеусилителя постоянного тока через резисюр ния, цепь задания тока, усилитель соединен с выходом автономного генератопостоянного тока, исполнительный элера 25 мутационного аппарата и периодически сигнализировать о снижении изоляции. В случае снижения сопротивления 47 изоляции до опасного значения (ниже аварийной уставки срабатывания) измеритель- 5 ный ток на входе усилителя оказывается больше эталонного независимо от шунтирования цепей генератором. В этом режиме усилитель 3 постоянно открыт, исполнительный орган 6 включен, постоянно блоки- 10 рует включение коммутационного аппарата и выдает фиксированную сигнализацию о повреждении изоляции. В таком состоянии устоойство будет находиться до возрастания сопротивления изоляции выше значе- 15 ния аварийной уставки срабатывания. Фиг. Z 1666987 (Pi/г. З Редактор Л.Лашкарева Составитель С.Радзевич Техред М.Моргентал Корректор О.Ципле Заказ 2520 Тираж 428 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35. Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
