Пристрій для виміру опіру ізоляції електричних кіл

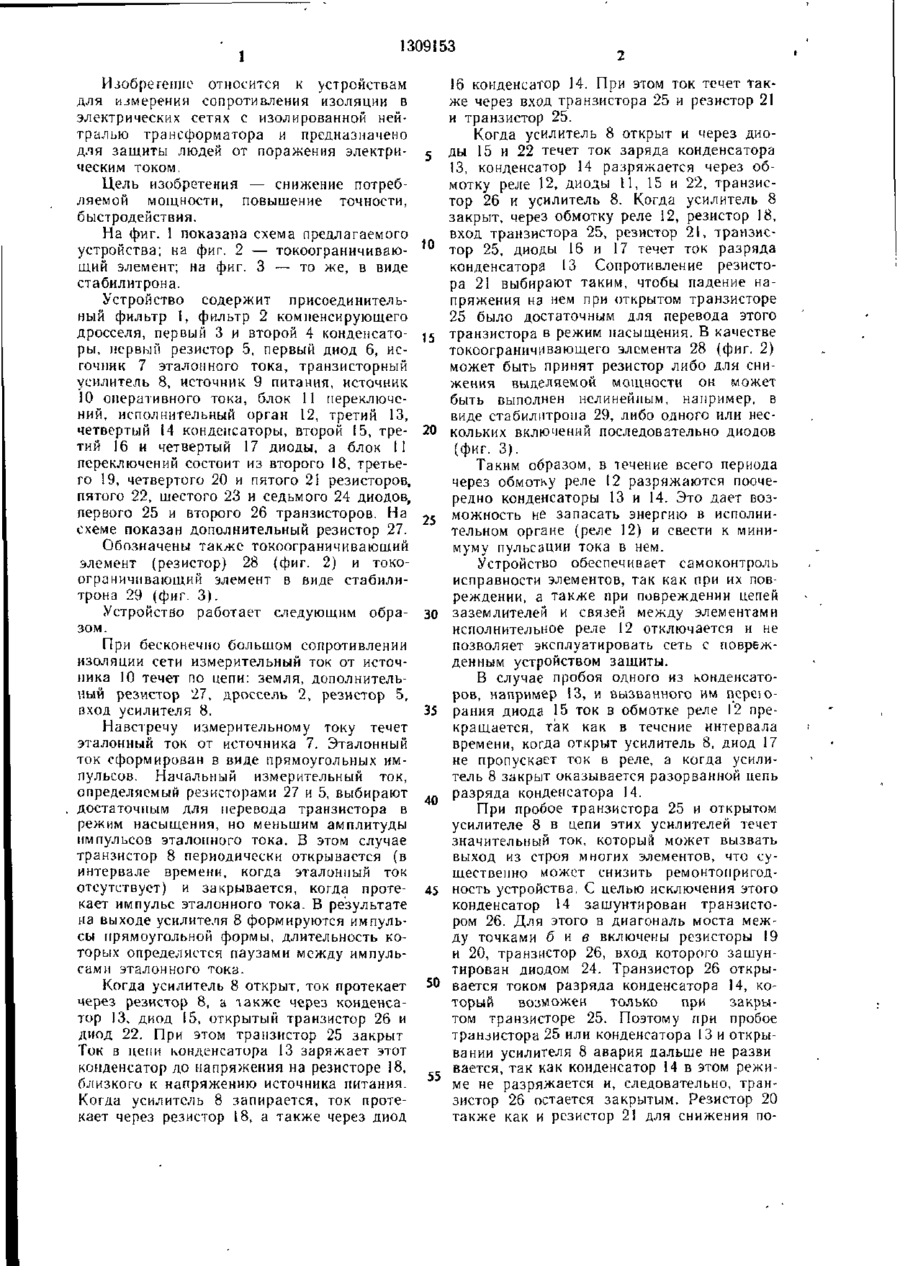

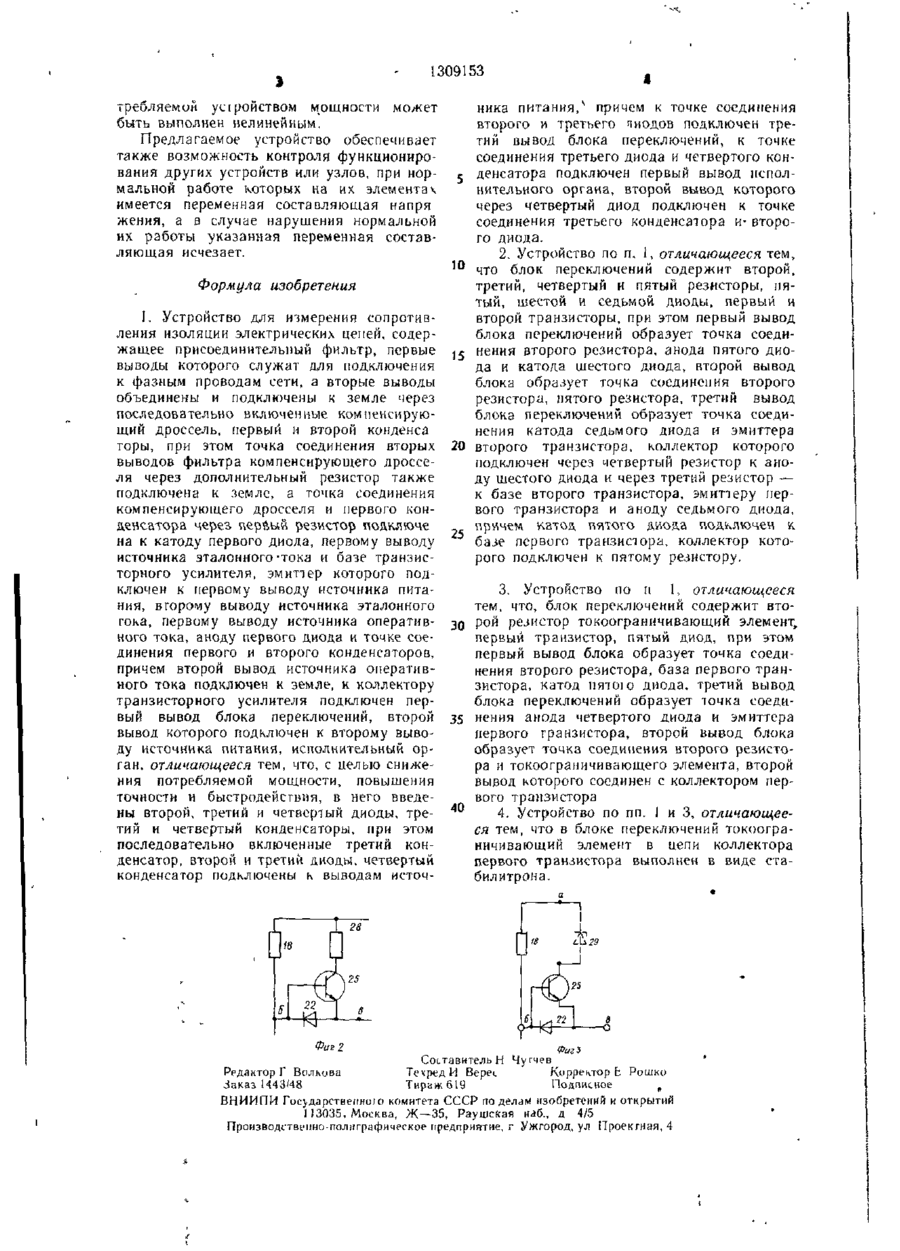

Изобретение относится к электротехнике и предназначено для защиты людей от поражения электрическим током. Цель изобретения — снижение потребляемой мощности, повышение точности, быстродействия От источника 10 оперативного тока через резистор 27 и вход усилителя 8 проходит из мерительный ток. Навстречу измерительному току гечет эталонный ток от источника 7 эталонного тока. Когда усилитель 8 открыт и через диоды 15 и 22 течет гок заряда конденсатора 13, конденсатор 14 разряжается через обмотку реле 12, диоды 15 и 22, транзистор 26 и усилитель 8. Когда усилитель 8 закрыт, через обмотку реле 12, резистор 18, вход транїистора 25, диоды 24 и 16, а также через резистор 21, транзистор 25, диоды 24, 16 и 17 течет ток разряда конденсатора 13. В течение всего периода через обмотку реле 12 разряжаются поочередно конденсаторы 13 и 14. Это дает возможность не запасать энергии в реле 12 и свести к минимуму пульсации тока в нем. Устройство обеспечивает самоконтроль исправности элементов, поскольку при их повреждении, а также при повреждении цепей заземлителей и связей между элементами исполнительное реле 12 отключается и не позволяет эксплуатировать сеть с поврежденным устройством защиты 3 з п ф-лы, 3 ил СО О со ел со 1 1309153 Изобретение относится к устройствам для измерения сопротивления изоляции в электрических сетях с изолированной нейтралью трансформатора и предназначено для защиты людей от поражения электрическим током. Цель изобретения — снижение потребляемой мощности, повышение точности, быстродействия. На фит. \ показана схема предлагаемого устройства; на фиг. 2 — токоограничивающий элемент; на фиг. 3 — то же, в виде стабилитрона. Устройство содержит присоединительный фильтр І, фильтр 2 компенсирующего дросселя, первый 3 и второй 4 конденсаторы, первый резистор 5, первый диод 6, источник 7 эталонного тока, транзисторный усилитель 8, источник 9 питания, источник 10 оперативного тока, блок 11 переключений, исполнительный орган 12, третий 13, четвертый 14 конденсаторы, второй 15, третий 16 и четвертый 17 диоды, а блок 11 переключений состоит из второго 18, третьего 19, четвертого 20 и пятого 21 резисторов, пятого 22, шестого 23 и седьмого 24 диодов, первого 25 и второго 26 транзисторов. На схеме показан дополнительный резистор 27. Обозначены также токоограничивающий элемент (резистор) 28 (фиг. 2) и токоограничивающий элемент в виде стабилитрона 29 (фиг. 3). Устройство работает следующим образом. При бесконечно большом сопротивлении изоляции сети измерительный ток от источника 10 течет по цепи: земля, дополнительный резистор 21, дроссель 2, резистор 5, вход усилителя 8. Навстречу измерительному току течет эталонный ток от источника 7. Эталонный ток сформирован в виде прямоугольных импульсов. Начальный измерительный ток, определяемый резисторами 27 и 5, выбирают достаточным для перевода транзистора в режим насыщения, но меньшим амплитуды импульсов эталонного тока. В этом случае транзистор 8 периодически открывается (в интервале времени, когда эталонный ток отсутствует) и закрывается, когда протекает импульс эталонного тока. В результате на выходе усилителя 8 формируются импульсы прямоугольной формы, длительность которых определяется паузами между импульсами эталонного тока. Когда усилитель 8 открыт, ток протекает через резистор 8, а также через конденсатор 13, диод 15, открытый транзистор 26 и диод 22. При этом транзистор 25 закрыт Ток в цепи конденсатора 13 заряжает этот конденсатор до напряжения на резисторе 18, близкого к напряжению источника питания. Когда усилитель 8 запирается, ток протекает через резистор 18, а также через диод 16 конденсатор 14. При этом ток течет также через вход транзистора 25 и резистор 21 и транзистор 25. Когда усилитель 8 открыт и через диоды 15 и 22 течет ток заряда конденсатора 13, конденсатор 14 разряжается через обмотку реле 12, диоды 11, 15 и 22, транзистор 26 и усилитель 8. Когда усилитель 8 закрыт, через обмотку реле 12, резистор 18, вход транзистора 25, резистор 21, транэистор 25, диоды 16 и 17 течет ток разряда конденсатора 13 Сопротивление резистора 21 выбирают таким, чтобы падение напряжения на нем при открытом транзисторе 25 было достаточным для перевода этого транзистора в режим насыщения. В качестве токоограничивающего элемента 28 (фиг. 2) может быть принят резистор либо для снижения выделяемой мощности он может быть выполнен нелинейным, например, в виде стабилитрона 29, либо одного или нескольких включений последовательно диодов 20 (фиг. 3). 25 30 35 40 45 Таким образом, в течение всего периода через обмотку реле 12 разряжаются поочередно конденсаторы 13 и 14. Это дает возможность не запасать энергию в исполнительном органе (реле 12) и свести к минимуму пульсации тока в нем. Устройство обеспечивает самоконтроль исправности элементов, так как при их повреждении, а также при повреждении цепей заземлителей и связей между элементами исполнительное реле 12 отключается и не позволяет эксплуатировать сеть с поврежденным устройством защиты. В случае пробоя одного из конденсаторов, например 13, и вызванного им nepesoрання диода 15 ток в обмотке реле 12 прекращается, так как в течение интервала времени, когда открыт усилитель 8, диод 17 не пропускает ток в реле, а когда усилитель 8 закрыт оказывается разорванной цепь разряда конденсатора 14. При пробое транзистора 25 и открытом усилителе 8 в цепи этих усилителей течет значительный ток, который может вызвать выход из строя многих элементов, что существенно может снизить ремонтопригодность устройства. С целью исключения этого конденсатор 14 зашунтирован транзистором 26. Для этого в диагональ моста между точками бив включены резисторы 19 и 20, транзистор 26, вход которого зашунтирован диодом 24. Транзистор 26 открывается током разряда конденсатора 14, который возможен только при закрытом транзисторе 25. Поэтому при пробое транзистора 25 или конденсатора 13 и открывании усилителя 8 авария дальше не разви вается, так как конденсатор 14 в этом режиме не разряжается и, следовательно, транзистор 26 остается закрытым. Резистор 20 также как и резистор 21 для снижения по 1309153 требляемой устройством мощности может быть выполнен нелинейным. Предлагаемое устройство обеспечивает также возможность контроля функционирования других устройств или узлов, при нормальной работе которых на их элементач имеется переменная составляющая напря жения, а в случае нарушения нормальной их работы указанная переменная составляющая исчезает. Формула изобретения ника питания, причем к точке соединения второго и третьего пиодов подключен третий вывод блока переключений, к точке соединения третьего диода и четвертого конс денсатора подключен первый вывод исполнительного органа, второй вывод которого через четвертый диод подключен к точке соединения третьего конденсатора и-второго диода. 2. Устройство по п. 1, отличающееся тем, 10 что блок переключений содержит второй, третий, четвертый и пятый резисторы, пятый, шестой и седьмой диоды, первый и второй транзисторы, при этом первый вывод блока переключений образует точка соединения второго резистора, анода пятого дио)5 да и катода шестого диода, второй вывод блока образует точка соединения второго резистора, пятого резистора, третий вывод блока переключений образует точка соединения катода седьмого диода и эмиттера 20 второго транзистора, коллектор которого подключен через четвертый резистор к аноду шестого диода и через третий резистор — к базе второго транзистора, эмиттеру первого транзистора и аноду седьмого диода, причем катод пятого диода подключен к 25 базе первого транзистора, коллектор которого подключен к пятому резистору. 1. Устройство для измерения сопротивления изоляции электрических цепей, содержащее присоединительный фильтр, первые выводы которого служат для подключения к фазным проводам сети, а вторые выводы объединены и подключены к земле через последовательно включенные компенсирующий дроссель, первый и второй конденса торы, при этом точка соединения вторых выводов фильтра компенсирующего дросселя через дополнительный резистор также подключена к земле, а точка соединения компенсирующего дросселя и первого конденсатора через первый резистор подключе на к катоду первого диода, первому выводу источника эталонного-тока и базе транзисторного усилителя, эмиттер которого подключен к первому выводу источника пита3. Устройство по и I, отличающееся ния, второму выводу источника эталонного тем, что, блок переключений содержит втогока, первому выводу источника оператив- 30 рой резистор токоограничивающий элемент, ного тока, аноду первого диода и точке соепервый транзистор, пятый диод, при этом динения первого и второго конденсаторов, первый вывод блока образует точка соедипричем второй вывод источника оперативнения второго резистора, база первого транного тока подключен к земле, к коллектору зистора, катод пятою диода, третий вывод транзисторного усилителя подключен перблока переключений образует точка соедивый вывод блока переключений, второй 35 нения анода четвертого диода и эмиттера вывод которого подключен к второму вывопервого транзистора, второй вывод блока ду источника питания, исполнительный оробразует точка соединения второго резистоган, отличающееся тем, что, с целью снижера и токоограничивающего элемента, второй ния потребляемой мощности, повышения вывод которого соединен с коллектором перточности и быстродействия, в него введевого транзистора ны второй, третий и четвертый диоды, тре- 40 4. Устройство по пп. 1 и 3, отличающеетий и четвертый конденсаторы, при этом ся тем, что в блоке переключений токоограпоследовательно включенные третий конничивающий элемент в цепи коллектора денсатор, второй и третий диоды, четвертый первого транзистора выполнен в виде стаконденсатор подключены к выводам источбилитрона. Фаг 2 ФигЪ Составитель Н Чугчев Редактор Г Волкова Те чред И Верес Корректор Ъ Рошко І443/48 Тираж 619 Подписное # ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ] 13035, Москва, Ж—35, Раушская наб., д 4/5 Производственно-полиграфическое предприятие, г Ужгород, ул Проектная, 4
