Пристрій для штампування циліндричних заготовок зі зварним швом імпульсними джерелами енергії

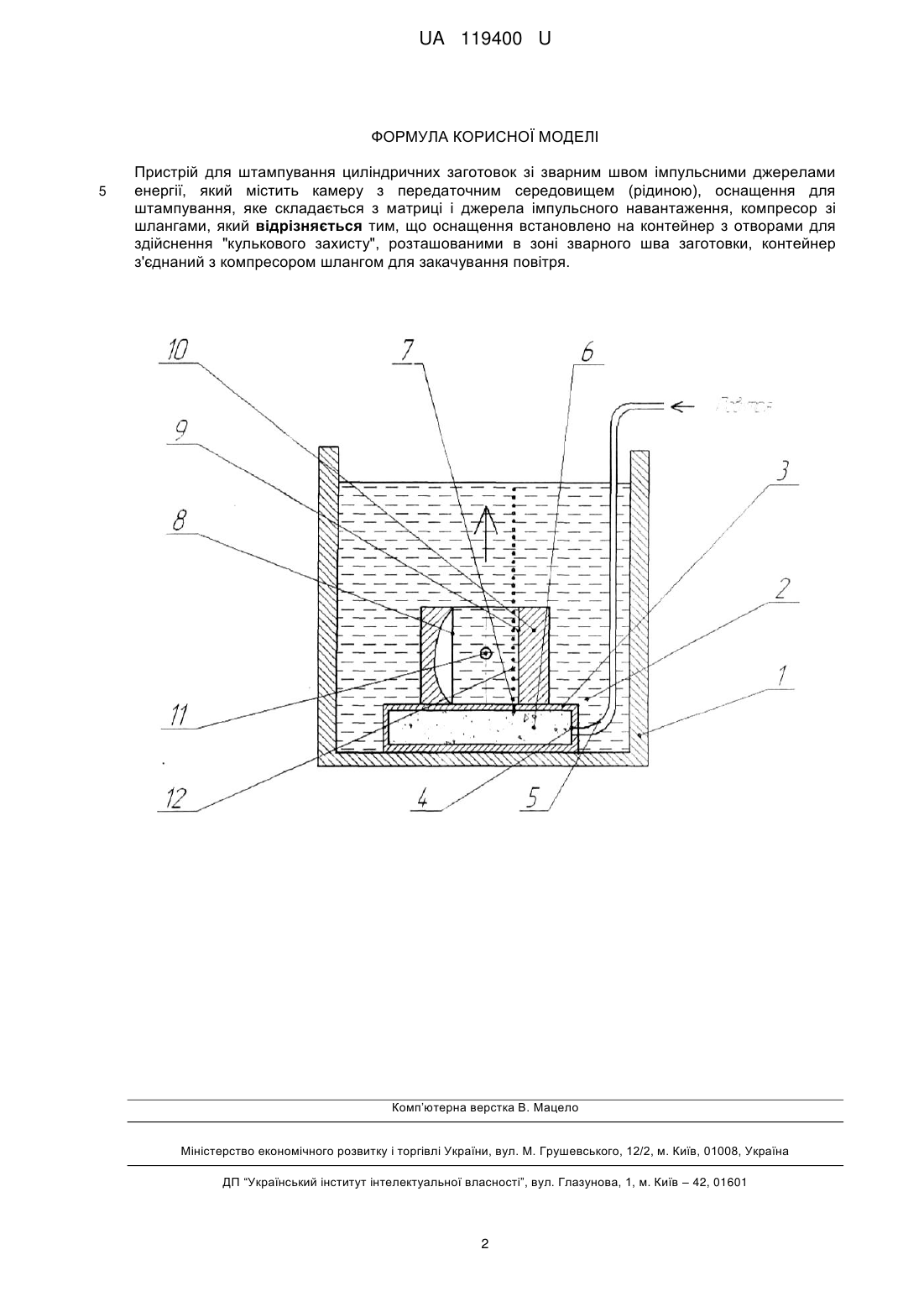

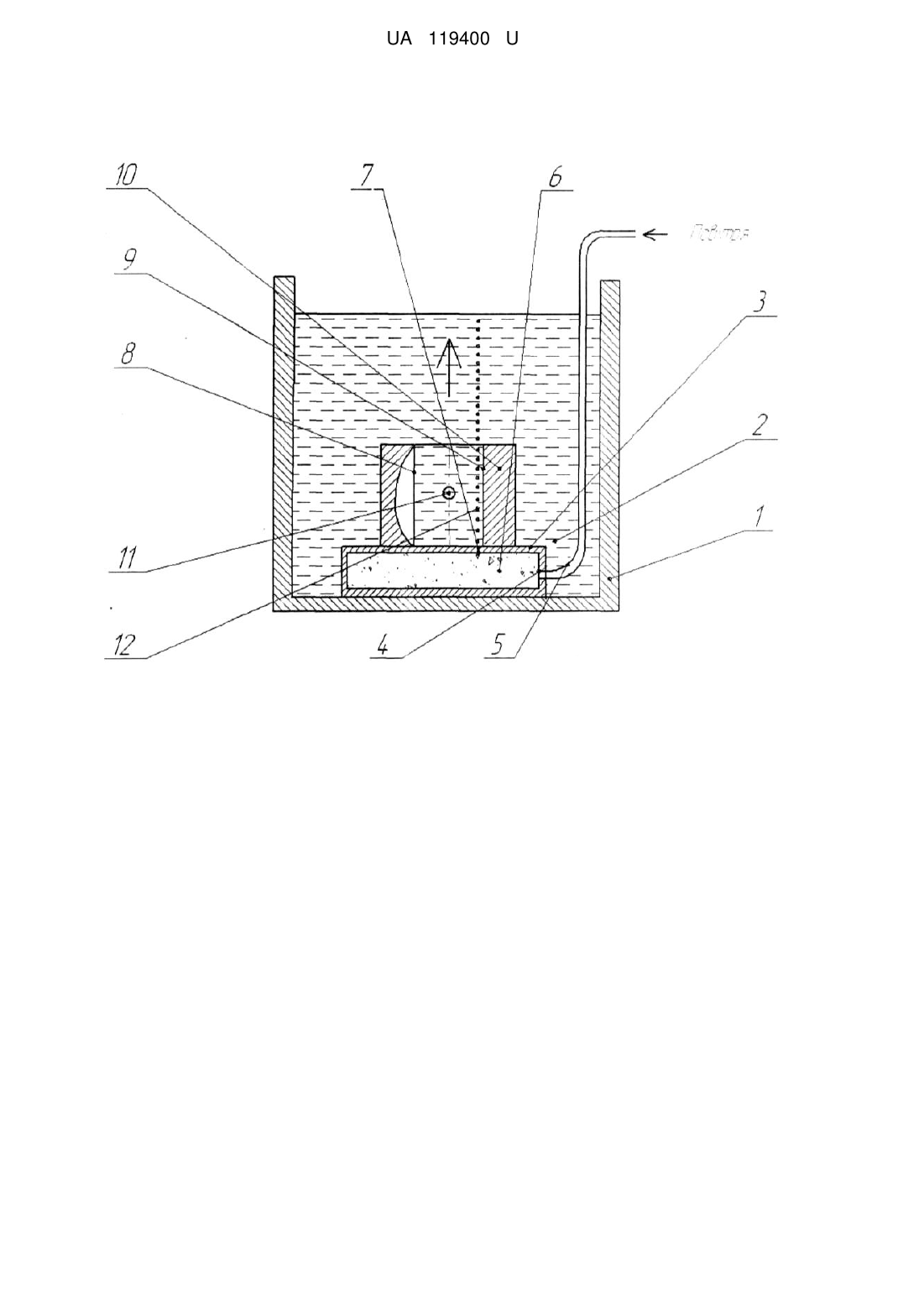

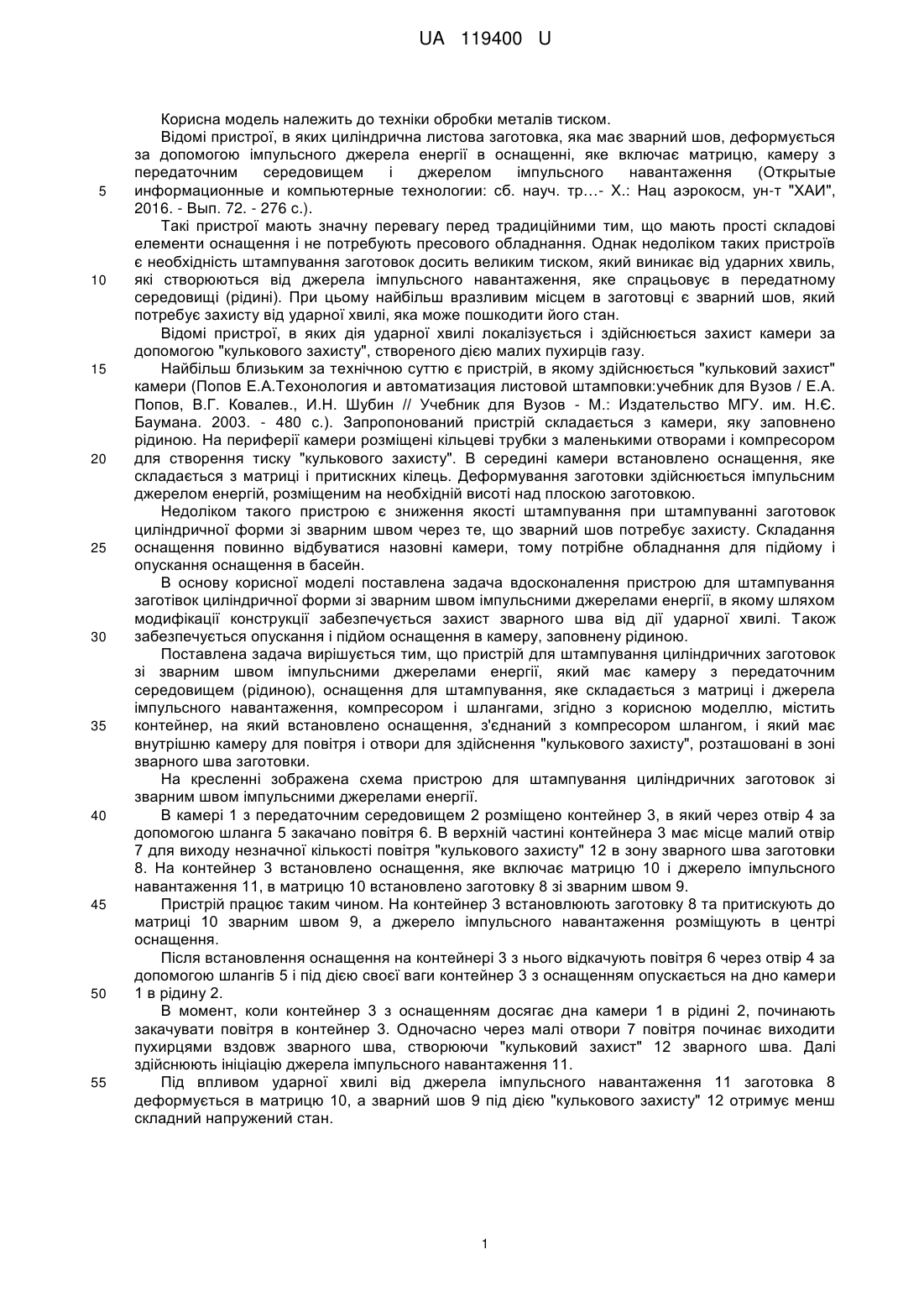

Реферат: Пристрій для штампування циліндричних заготовок зі зварним швом імпульсними джерелами енергії містить камеру з передаточним середовищем (рідиною), оснащення для штампування, яке складається з матриці і джерела імпульсного навантаження, компресор зі шлангами. Оснащення встановлено на контейнер з отворами для здійснення «кулькового захисту», розташованими в зоні зварного шва заготовки, контейнер з'єднаний з компресором шлангом для закачування повітря. UA 119400 U (12) UA 119400 U UA 119400 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки обробки металів тиском. Відомі пристрої, в яких циліндрична листова заготовка, яка має зварний шов, деформується за допомогою імпульсного джерела енергії в оснащенні, яке включає матрицю, камеру з передаточним середовищем і джерелом імпульсного навантаження (Открытые информационные и компьютерные технологии: сб. науч. тр…- X.: Нац аэрокосм, ун-т "ХАИ", 2016. - Вып. 72. - 276 с.). Такі пристрої мають значну перевагу перед традиційними тим, що мають прості складові елементи оснащення і не потребують пресового обладнання. Однак недоліком таких пристроїв є необхідність штампування заготовок досить великим тиском, який виникає від ударних хвиль, які створюються від джерела імпульсного навантаження, яке спрацьовує в передатному середовищі (рідині). При цьому найбільш вразливим місцем в заготовці є зварний шов, який потребує захисту від ударної хвилі, яка може пошкодити його стан. Відомі пристрої, в яких дія ударної хвилі локалізується і здійснюється захист камери за допомогою "кулькового захисту", створеного дією малих пухирців газу. Найбільш близьким за технічною суттю є пристрій, в якому здійснюється "кульковий захист" камери (Попов Е.А.Техонология и автоматизация листовой штамповки:учебник для Вузов / Е.А. Попов, В.Г. Ковалев., И.Н. Шубин // Учебник для Вузов - М.: Издательство МГУ. им. Н.Є. Баумана. 2003. - 480 с.). Запропонований пристрій складається з камери, яку заповнено рідиною. На периферії камери розміщені кільцеві трубки з маленькими отворами і компресором для створення тиску "кулькового захисту". В середині камери встановлено оснащення, яке складається з матриці і притискних кілець. Деформування заготовки здійснюється імпульсним джерелом енергій, розміщеним на необхідній висоті над плоскою заготовкою. Недоліком такого пристрою є зниження якості штампування при штампуванні заготовок циліндричної форми зі зварним швом через те, що зварний шов потребує захисту. Складання оснащення повинно відбуватися назовні камери, тому потрібне обладнання для підйому і опускання оснащення в басейн. В основу корисної моделі поставлена задача вдосконалення пристрою для штампування заготівок циліндричної форми зі зварним швом імпульсними джерелами енергії, в якому шляхом модифікації конструкції забезпечується захист зварного шва від дії ударної хвилі. Також забезпечується опускання і підйом оснащення в камеру, заповнену рідиною. Поставлена задача вирішується тим, що пристрій для штампування циліндричних заготовок зі зварним швом імпульсними джерелами енергії, який має камеру з передаточним середовищем (рідиною), оснащення для штампування, яке складається з матриці і джерела імпульсного навантаження, компресором і шлангами, згідно з корисною моделлю, містить контейнер, на який встановлено оснащення, з'єднаний з компресором шлангом, і який має внутрішню камеру для повітря і отвори для здійснення "кулькового захисту", розташовані в зоні зварного шва заготовки. На кресленні зображена схема пристрою для штампування циліндричних заготовок зі зварним швом імпульсними джерелами енергії. В камері 1 з передаточним середовищем 2 розміщено контейнер 3, в який через отвір 4 за допомогою шланга 5 закачано повітря 6. В верхній частині контейнера 3 має місце малий отвір 7 для виходу незначної кількості повітря "кулькового захисту" 12 в зону зварного шва заготовки 8. На контейнер 3 встановлено оснащення, яке включає матрицю 10 і джерело імпульсного навантаження 11, в матрицю 10 встановлено заготовку 8 зі зварним швом 9. Пристрій працює таким чином. На контейнер 3 встановлюють заготовку 8 та притискують до матриці 10 зварним швом 9, а джерело імпульсного навантаження розміщують в центрі оснащення. Після встановлення оснащення на контейнері 3 з нього відкачують повітря 6 через отвір 4 за допомогою шлангів 5 і під дією своєї ваги контейнер 3 з оснащенням опускається на дно камери 1 в рідину 2. В момент, коли контейнер 3 з оснащенням досягає дна камери 1 в рідині 2, починають закачувати повітря в контейнер 3. Одночасно через малі отвори 7 повітря починає виходити пухирцями вздовж зварного шва, створюючи "кульковий захист" 12 зварного шва. Далі здійснюють ініціацію джерела імпульсного навантаження 11. Під впливом ударної хвилі від джерела імпульсного навантаження 11 заготовка 8 деформується в матрицю 10, а зварний шов 9 під дією "кулькового захисту" 12 отримує менш складний напружений стан. 1 UA 119400 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Пристрій для штампування циліндричних заготовок зі зварним швом імпульсними джерелами енергії, який містить камеру з передаточним середовищем (рідиною), оснащення для штампування, яке складається з матриці і джерела імпульсного навантаження, компресор зі шлангами, який відрізняється тим, що оснащення встановлено на контейнер з отворами для здійснення "кулькового захисту", розташованими в зоні зварного шва заготовки, контейнер з'єднаний з компресором шлангом для закачування повітря. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
