Молоток кормодробарки

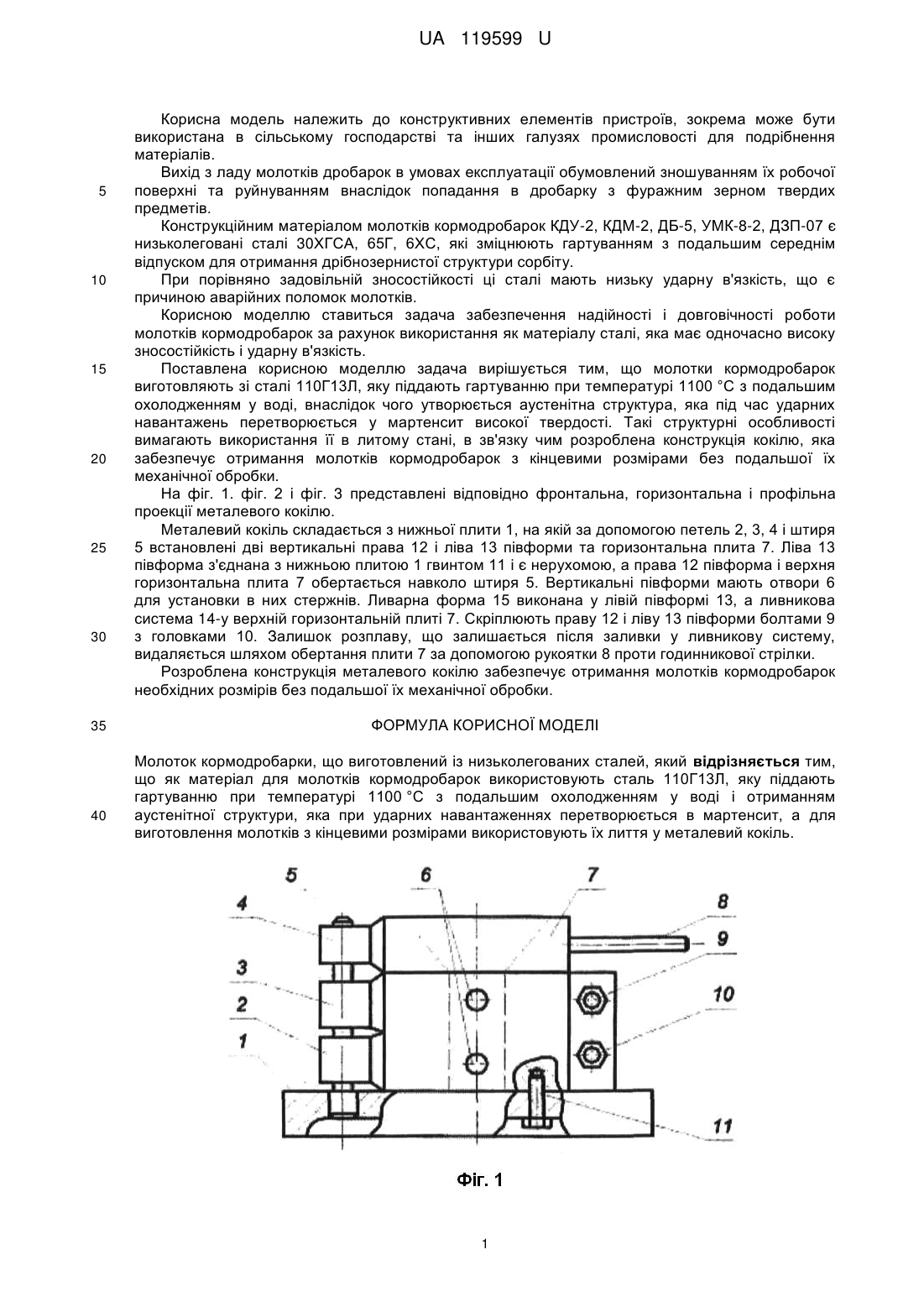

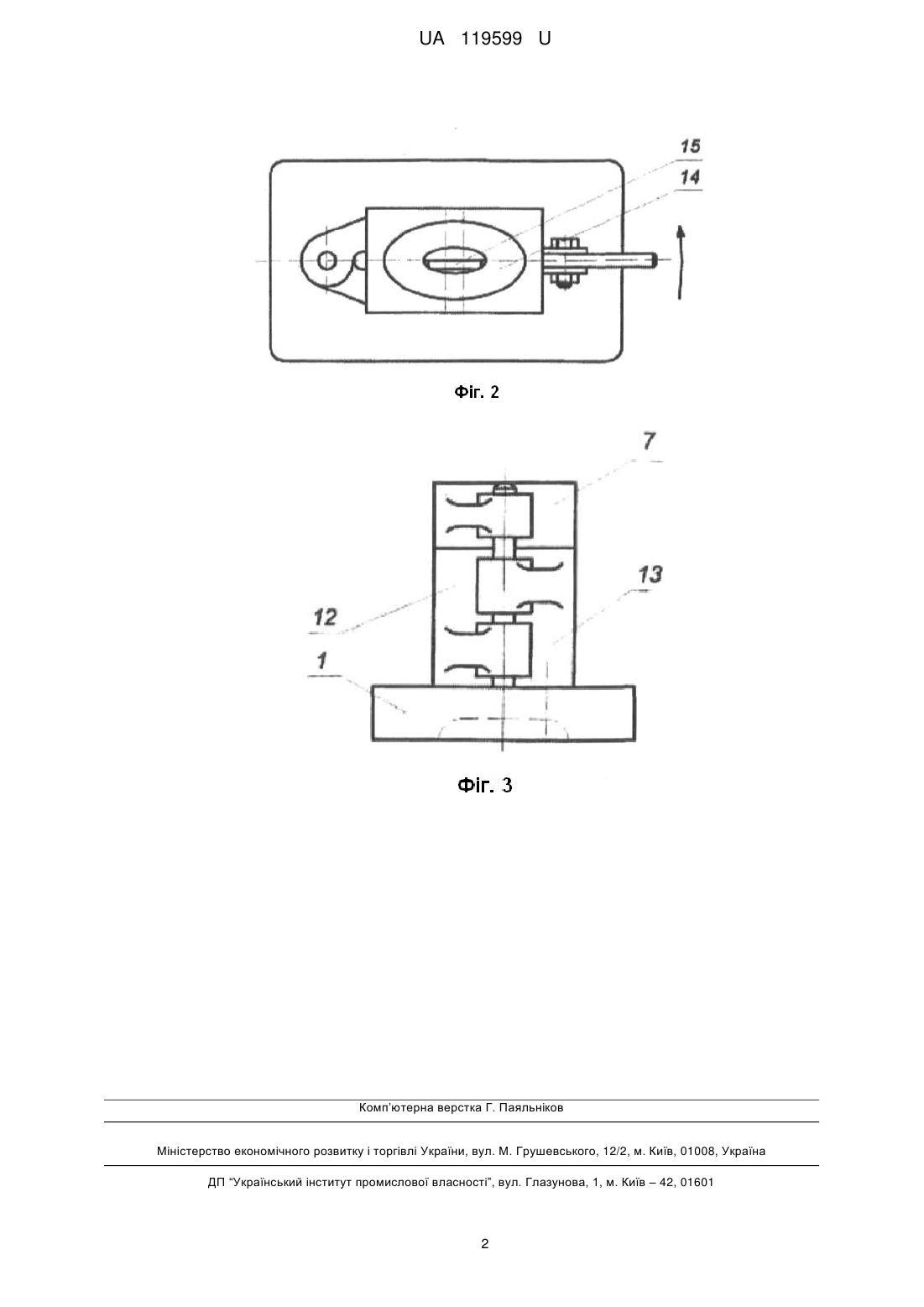

Реферат: Молоток кормодробарки виготовлений із низьколегованих сталей, причому як матеріал для молотків кормодробарок використовують сталь 110Г13Л, яку піддають гартуванню при температурі 1100 °C з подальшим охолодженням у воді і отриманням аустенітної структури, яка при ударних навантаженнях перетворюється в мартенсит, а для виготовлення молотків з кінцевими розмірами використовують їх лиття у металевий кокіль. UA 119599 U (54) МОЛОТОК КОРМОДРОБАРКИ UA 119599 U UA 119599 U 5 10 15 20 25 30 35 40 Корисна модель належить до конструктивних елементів пристроїв, зокрема може бути використана в сільському господарстві та інших галузях промисловості для подрібнення матеріалів. Вихід з ладу молотків дробарок в умовах експлуатації обумовлений зношуванням їх робочої поверхні та руйнуванням внаслідок попадання в дробарку з фуражним зерном твердих предметів. Конструкційним матеріалом молотків кормодробарок КДУ-2, КДМ-2, ДБ-5, УМК-8-2, ДЗП-07 є низьколеговані сталі 30ХГСА, 65Г, 6ХС, які зміцнюють гартуванням з подальшим середнім відпуском для отримання дрібнозернистої структури сорбіту. При порівняно задовільній зносостійкості ці сталі мають низьку ударну в'язкість, що є причиною аварійних поломок молотків. Корисною моделлю ставиться задача забезпечення надійності і довговічності роботи молотків кормодробарок за рахунок використання як матеріалу сталі, яка має одночасно високу зносостійкість і ударну в'язкість. Поставлена корисною моделлю задача вирішується тим, що молотки кормодробарок виготовляють зі сталі 110Г13Л, яку піддають гартуванню при температурі 1100 °C з подальшим охолодженням у воді, внаслідок чого утворюється аустенітна структура, яка під час ударних навантажень перетворюється у мартенсит високої твердості. Такі структурні особливості вимагають використання її в литому стані, в зв'язку чим розроблена конструкція кокілю, яка забезпечує отримання молотків кормодробарок з кінцевими розмірами без подальшої їх механічної обробки. На фіг. 1. фіг. 2 і фіг. 3 представлені відповідно фронтальна, горизонтальна і профільна проекції металевого кокілю. Металевий кокіль складається з нижньої плити 1, на якій за допомогою петель 2, 3, 4 і штиря 5 встановлені дві вертикальні права 12 і ліва 13 півформи та горизонтальна плита 7. Ліва 13 півформа з'єднана з нижньою плитою 1 гвинтом 11 і є нерухомою, а права 12 півформа і верхня горизонтальна плита 7 обертається навколо штиря 5. Вертикальні півформи мають отвори 6 для установки в них стержнів. Ливарна форма 15 виконана у лівій півформі 13, а ливникова система 14-у верхній горизонтальній плиті 7. Скріплюють праву 12 і ліву 13 півформи болтами 9 з головками 10. Залишок розплаву, що залишається після заливки у ливникову систему, видаляється шляхом обертання плити 7 за допомогою рукоятки 8 проти годинникової стрілки. Розроблена конструкція металевого кокілю забезпечує отримання молотків кормодробарок необхідних розмірів без подальшої їх механічної обробки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Молоток кормодробарки, що виготовлений із низьколегованих сталей, який відрізняється тим, що як матеріал для молотків кормодробарок використовують сталь 110Г13Л, яку піддають гартуванню при температурі 1100 °C з подальшим охолодженням у воді і отриманням аустенітної структури, яка при ударних навантаженнях перетворюється в мартенсит, а для виготовлення молотків з кінцевими розмірами використовують їх лиття у металевий кокіль. 1 UA 119599 U Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
