Гальмівна важільна передача рельсового транспортного засоба
Номер патенту: 11971
Опубліковано: 25.12.1996
Автори: Ралітная Катерина Григоровна, Козакова Лариса Олексіївна, Манько Борис Миколаєвич
Формула / Реферат
Тормозная рычажная передача рельсового транспортного средства, содержащая горизонтальную регулируемую тягу, кинематически связанную одним концом со штоком тормозного цилиндра, а другим - с распределительным рычагом, плечи которого связаны с короткой и длинной продольными тягами, передающим через кинематические цепи тормозное усилие на вертикальные рычат двухосных тележек, связанных между собой соединительной балкой, отличающаяся тем, что, с целью расширения области применения путем обеспечения использования передачи на транспортерах с пониженной грузонесущей площадкой, она снабжена поворотным в горизонтальной плоскости балансиром, закрепленным на торце соединительной балки, и дополнительной продольной тягой, регулируемая по длине тяга расположена с одной стороны от продольной оси соединительной балки и связана с одним плечом балансира, другое плечо которого дополнительной продольной тягой связано с распределительным рычагом, расположенным по другую сторону от продольной оси соединительной балки, в зоне между ее центральной и торцовой частями с возможностью поворота в вертикальной плоскости, при этом каждая кинематическая цепь, связывающая длинную или короткую тяги с соответствующими вертикальными рычагами, включает в себя связанное с соединительной балкой и соединенное одним плечом с указанной тягой коромысло, поворотное в горизонтальной плоскости, и дополнительную продольную тягу, соединяющую другое плечо коромысла с вертикальным рычагом.
Текст

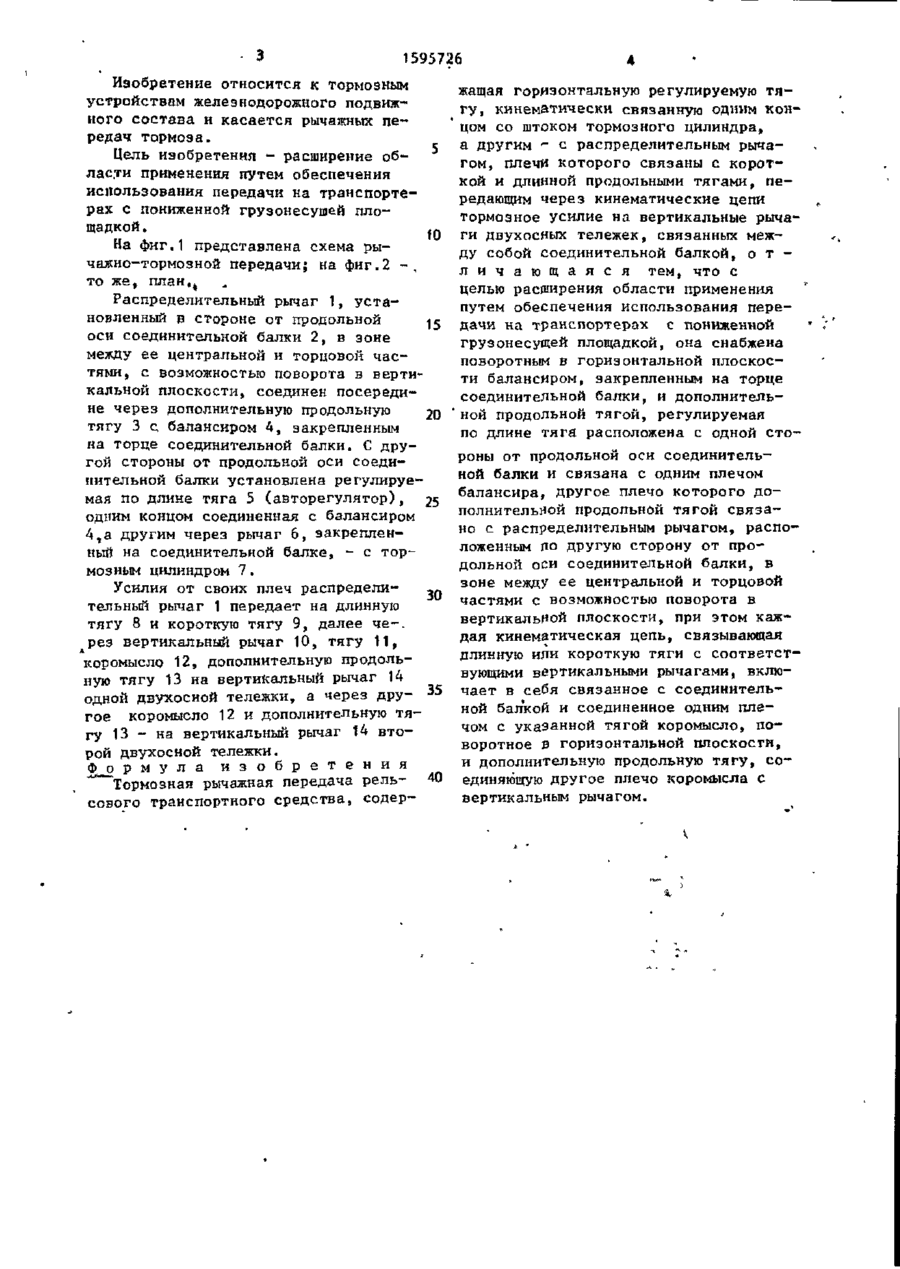

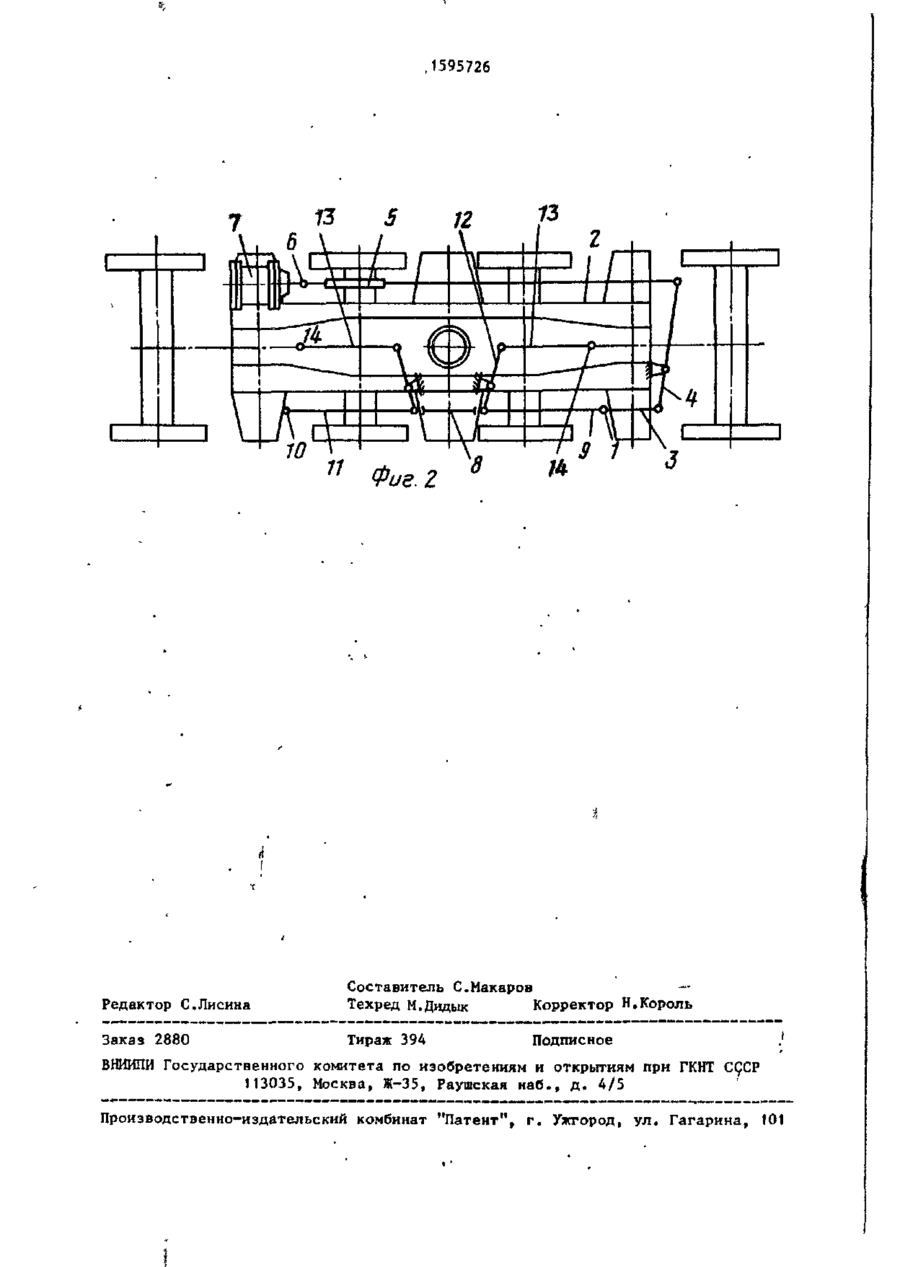

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСНИХ РЕСПУБЛИК (19) SU,,,, 1595726 (51)5 А1 В 61 Н 13/26 ГОСУДАРСТВЕННЫЙ НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТБЫТИЯМ ПРИ ГИНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ і (21) 4458025/25-11 (22) 11.07.86 (46) 30.09.90. Бкш, W 36 (71) Отдельное конструкторское бюро по железнодорожным транспортерам (72) Б.Н.Манько, Л.А.Казакова н Е.Г.Ралитная (53) 625.2-592.52(088.8) (56) Авторское свидетельство СССР » 172348, кл. В 61 Н 13/26, 1965. (54) ТОРМОЗНАЯ РЫЧАЖНАЯ ПЕРЕДАЧА РЕЛЬСОВОГО ТРАНСПОРТНОГО СРЕДСТВА * (57) Изобретение относится к железнодорожному транспорту. Цель нзобретечния - расширение области применения путем обеспечения использования передачи на транспортерах с пониженной грузонесущей площадкой. В тормозной рычажной передаче четырехосновной тележки транспортного средства распределительный рачаг 1 установлен сбоку соединительной балки 2 тележки и связан с вертикальными рычагами \h двухосных тележек с помощью систем звеньев, включающих горизонтальные коромысла 12, 2 ил. і ел с 9 13 4 UZJ / ел СО СП ьэ Фиг.і • 3 1595726 Изобретение относится к тормозным устройствам железнодорожного подвижного состава и касается рычажных передач тормоза. Цель изобретения - расширение области применения путем обеспечения использования передачи на транспортерах с пониженной грузонесушей площадкой , 10 На фиг.1 представлена схема рычажно-тормозной передачи; на фиг.2 -, то же, п л а н м Распределительный рычаг 1, установленный в стороне от продольной 15 оси соединительной балки 2, в зоне между ее центральной и торцовой частями, с возможностью поворота в вертикальной плоскости, соединен посередине через дополнительную продольную 20 тягу 3 с балансиром 4, закрепленным на торце соединительной балки. С другой стороны от продольной оси соединительной балки установлена регулируемая по длине тяга 5 (авторегулятор), 25 одним концом соединенная с балансиром 4,а другим через рычаг 6, закрепленный на соединительной балке, - с тормозным цилиндром 7. жащая горизонтальную регулируемую тягу, кинематически связанную одним концом со штоком тормозного цилиндра, а другим - с распределительным рычагом, плечи которого связаны с короткой и длинной продольными тягами, передающим через кинематические цепи тормозное усилие на вертикальные рычаги двухосных тележек, связанных между собой соединительной балкой, о т л и ч а ю щ а я с я тем, что с целью расширения области применения путем обеспечения использования передачи на транспортерах с пониженной грузонесущей площадкой, она снабжена поворотным в горизонтальной плоскости балансиром, закрепленным на торце соединительной балки, и дополнительной продольной тягой, регулируемая по длине тяга расположена с одной стороны от продольной оси соединительной балки и связана с одним плечом балансира, другое плечо которого дополнительной продольной тягой связано с распределительным рычагом, расположенным по другую сторону от продольной оси соединительной балки, в зоне между ее центральной и торцовой Усилия от своих плеч распредели30 частями с возможностью поворота в тельный рычаг 1 передает на длинную вертикальной плоскости, при этом кажтягу 8 и короткую тягу 9, далее че-. дая кинематическая цепь, связывающая рез вертикальный рычаг 10, тягу 11, длинную или короткую тяги с соответсткоромысло 12, дополнительную продольвующими вертикальными рычагами, вклюную тягу 13 на вертикальный рычаг 14 чает в себя связанное с соединительодной двухосной тележки, а через дру- 35 ной балкой и соединенное одним плегое коромысло 12 и дополнительную тячом с указанной тягой коромысло, погу 13 - на вертикальный рычаг 14 втоворотное в горизонтальной плоскости, рой двухосной тележки. и дополнительную продольную тягу, соФ о р м у л а и з о б р е т е н и я """"""Тормозная рычажная передача рель- 40 единяющую другое плечо коромысла с вертикальным рычагом. сового транспортного средства, содер ,1595726 13 5 11 Редактор С.Лисина Фиг. Z Составитель С.Макаров — Техред М.Дидык Корректор Н.Король Тираж 394 Заказ 2880 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
ДивитисяДодаткова інформація
Назва патенту англійськоюBrake lever transmission of rail transport facility
Автори англійськоюManko Borys Mykolaievych, Kozakova Larysa Oleksiivna, Ralitnaia Kateryna Hryhorovna
Назва патенту російськоюТормозная рычажная передача рельсового транспортного средства
Автори російськоюМанько Борис Николаевич, Козакова Лариса Алексеевна, Ралитная Екатерина Григорьевна
МПК / Мітки
МПК: B61H 13/00
Мітки: передача, засоба, транспортного, важільна, рельсового, гальмівна
