Формула / Реферат

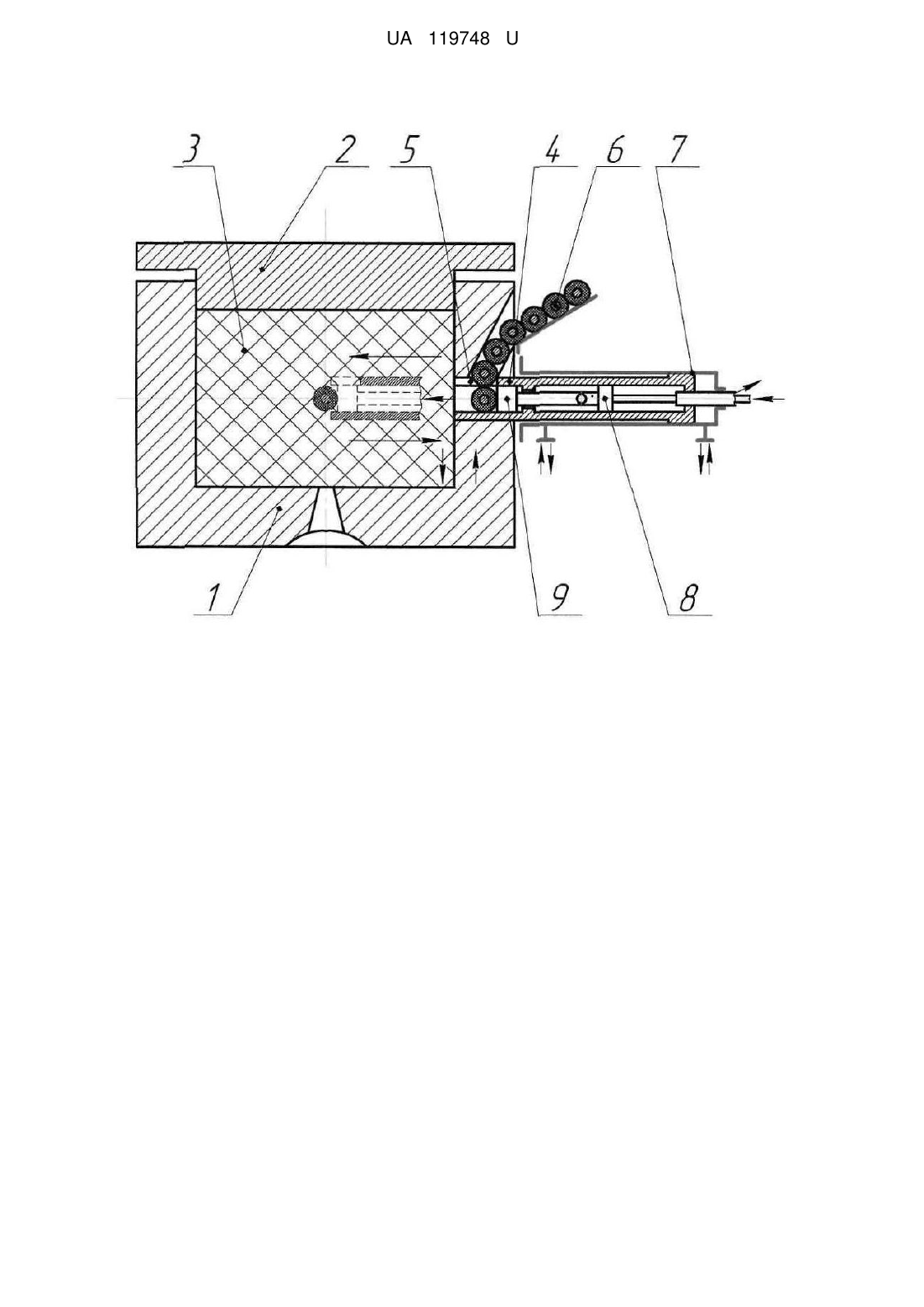

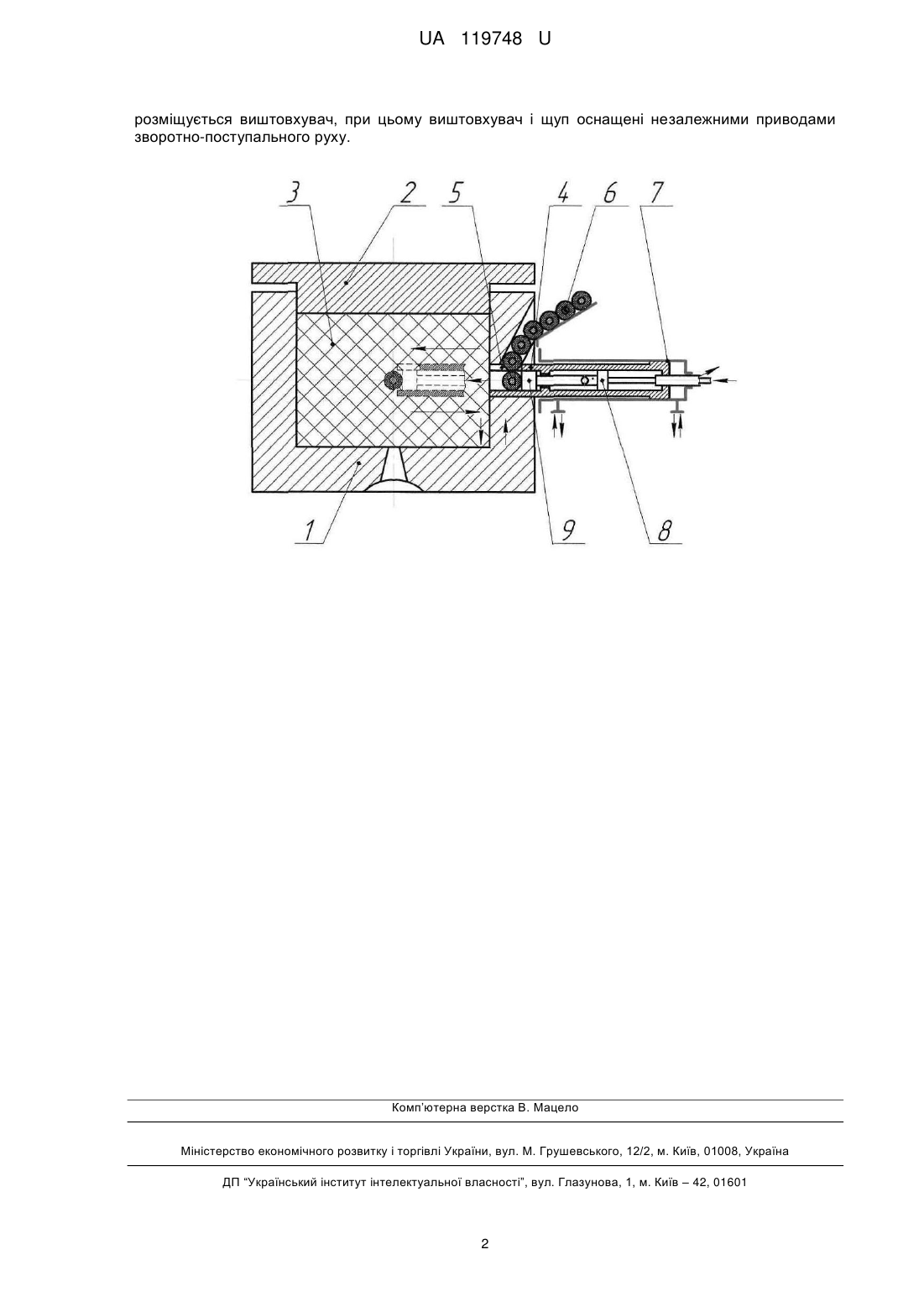

Прес-форма для виготовлення пластмасових виробів із закладними деталями, яка містить формоутворювальні елементи і щонайменше один пристрій для введення закладних деталей в пластмасу, яка відрізняється тим, що пристрій для введення закладних деталей виконано у вигляді порожнистого циліндричного щупа з завантажувальною горловиною, всередині якого розміщується виштовхувач, при цьому виштовхувач і щуп оснащені незалежними приводами зворотно-поступального руху.

Текст

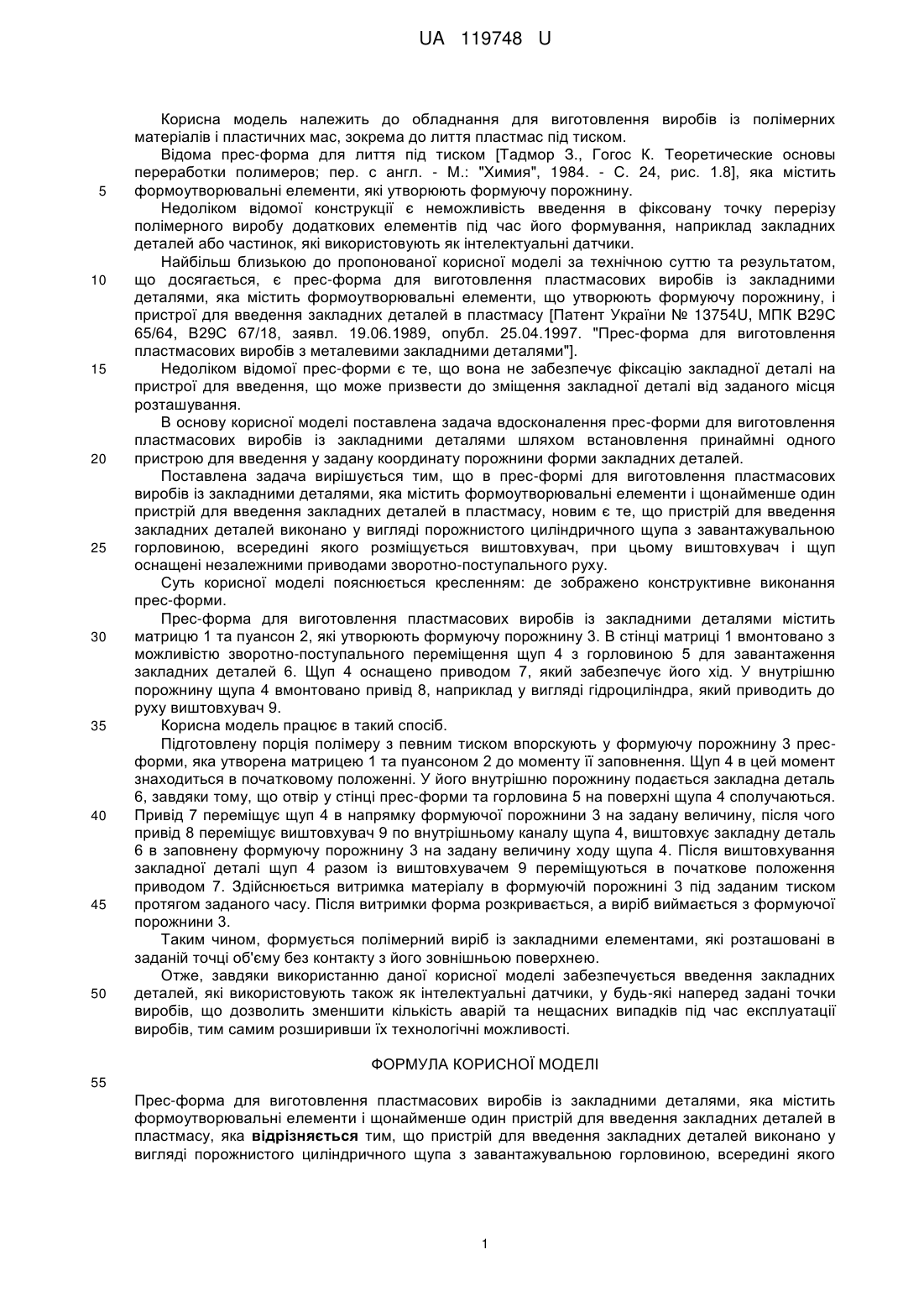

Реферат: Прес-форма для виготовлення пластмасових виробів із закладними деталями містить формоутворювальні елементи і щонайменше один пристрій для введення закладних деталей в пластмасу. Пристрій для введення закладних деталей виконано у вигляді порожнистого циліндричного щупа з завантажувальною горловиною, всередині якого розміщується виштовхувач, при цьому виштовхувач і щуп оснащені незалежними приводами зворотнопоступального руху. UA 119748 U (12) UA 119748 U UA 119748 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до обладнання для виготовлення виробів із полімерних матеріалів і пластичних мас, зокрема до лиття пластмас під тиском. Відома прес-форма для лиття під тиском [Тадмор З., Гогос К. Теоретические основы переработки полимеров; пер. с англ. - Μ.: "Химия", 1984. - С. 24, рис. 1.8], яка містить формоутворювальні елементи, які утворюють формуючу порожнину. Недоліком відомої конструкції є неможливість введення в фіксовану точку перерізу полімерного виробу додаткових елементів під час його формування, наприклад закладних деталей або частинок, які використовують як інтелектуальні датчики. Найбільш близькою до пропонованої корисної моделі за технічною суттю та результатом, що досягається, є прес-форма для виготовлення пластмасових виробів із закладними деталями, яка містить формоутворювальні елементи, що утворюють формуючу порожнину, і пристрої для введення закладних деталей в пластмасу [Патент України № 13754U, МПК В29С 65/64, В29С 67/18, заявл. 19.06.1989, опубл. 25.04.1997. "Прес-форма для виготовлення пластмасових виробів з металевими закладними деталями"]. Недоліком відомої прес-форми є те, що вона не забезпечує фіксацію закладної деталі на пристрої для введення, що може призвести до зміщення закладної деталі від заданого місця розташування. В основу корисної моделі поставлена задача вдосконалення прес-форми для виготовлення пластмасових виробів із закладними деталями шляхом встановлення принаймні одного пристрою для введення у задану координату порожнини форми закладних деталей. Поставлена задача вирішується тим, що в прес-формі для виготовлення пластмасових виробів із закладними деталями, яка містить формоутворювальні елементи і щонайменше один пристрій для введення закладних деталей в пластмасу, новим є те, що пристрій для введення закладних деталей виконано у вигляді порожнистого циліндричного щупа з завантажувальною горловиною, всередині якого розміщується виштовхувач, при цьому виштовхувач і щуп оснащені незалежними приводами зворотно-поступального руху. Суть корисної моделі пояснюється кресленням: де зображено конструктивне виконання прес-форми. Прес-форма для виготовлення пластмасових виробів із закладними деталями містить матрицю 1 та пуансон 2, які утворюють формуючу порожнину 3. В стінці матриці 1 вмонтовано з можливістю зворотно-поступального переміщення щуп 4 з горловиною 5 для завантаження закладних деталей 6. Щуп 4 оснащено приводом 7, який забезпечує його хід. У внутрішню порожнину щупа 4 вмонтовано привід 8, наприклад у вигляді гідроциліндра, який приводить до руху виштовхувач 9. Корисна модель працює в такий спосіб. Підготовлену порція полімеру з певним тиском впорскують у формуючу порожнину 3 пресформи, яка утворена матрицею 1 та пуансоном 2 до моменту її заповнення. Щуп 4 в цей момент знаходиться в початковому положенні. У його внутрішню порожнину подається закладна деталь 6, завдяки тому, що отвір у стінці прес-форми та горловина 5 на поверхні щупа 4 сполучаються. Привід 7 переміщує щуп 4 в напрямку формуючої порожнини 3 на задану величину, після чого привід 8 переміщує виштовхувач 9 по внутрішньому каналу щупа 4, виштовхує закладну деталь 6 в заповнену формуючу порожнину 3 на задану величину ходу щупа 4. Після виштовхування закладної деталі щуп 4 разом із виштовхувачем 9 переміщуються в початкове положення приводом 7. Здійснюється витримка матеріалу в формуючій порожнині 3 під заданим тиском протягом заданого часу. Після витримки форма розкривається, а виріб виймається з формуючої порожнини 3. Таким чином, формується полімерний виріб із закладними елементами, які розташовані в заданій точці об'єму без контакту з його зовнішньою поверхнею. Отже, завдяки використанню даної корисної моделі забезпечується введення закладних деталей, які використовують також як інтелектуальні датчики, у будь-які наперед задані точки виробів, що дозволить зменшити кількість аварій та нещасних випадків під час експлуатації виробів, тим самим розширивши їх технологічні можливості. ФОРМУЛА КОРИСНОЇМОДЕЛІ 55 Прес-форма для виготовлення пластмасових виробів із закладними деталями, яка містить формоутворювальні елементи і щонайменше один пристрій для введення закладних деталей в пластмасу, яка відрізняється тим, що пристрій для введення закладних деталей виконано у вигляді порожнистого циліндричного щупа з завантажувальною горловиною, всередині якого 1 UA 119748 U розміщується виштовхувач, при цьому виштовхувач і щуп оснащені незалежними приводами зворотно-поступального руху. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

МПК / Мітки

МПК: B29C 45/14, B29K 35/00

Мітки: виробів, закладними, виготовлення, прес-форма, деталями, пластмасових
