Спосіб термомеханічної обробки сталі 50хга

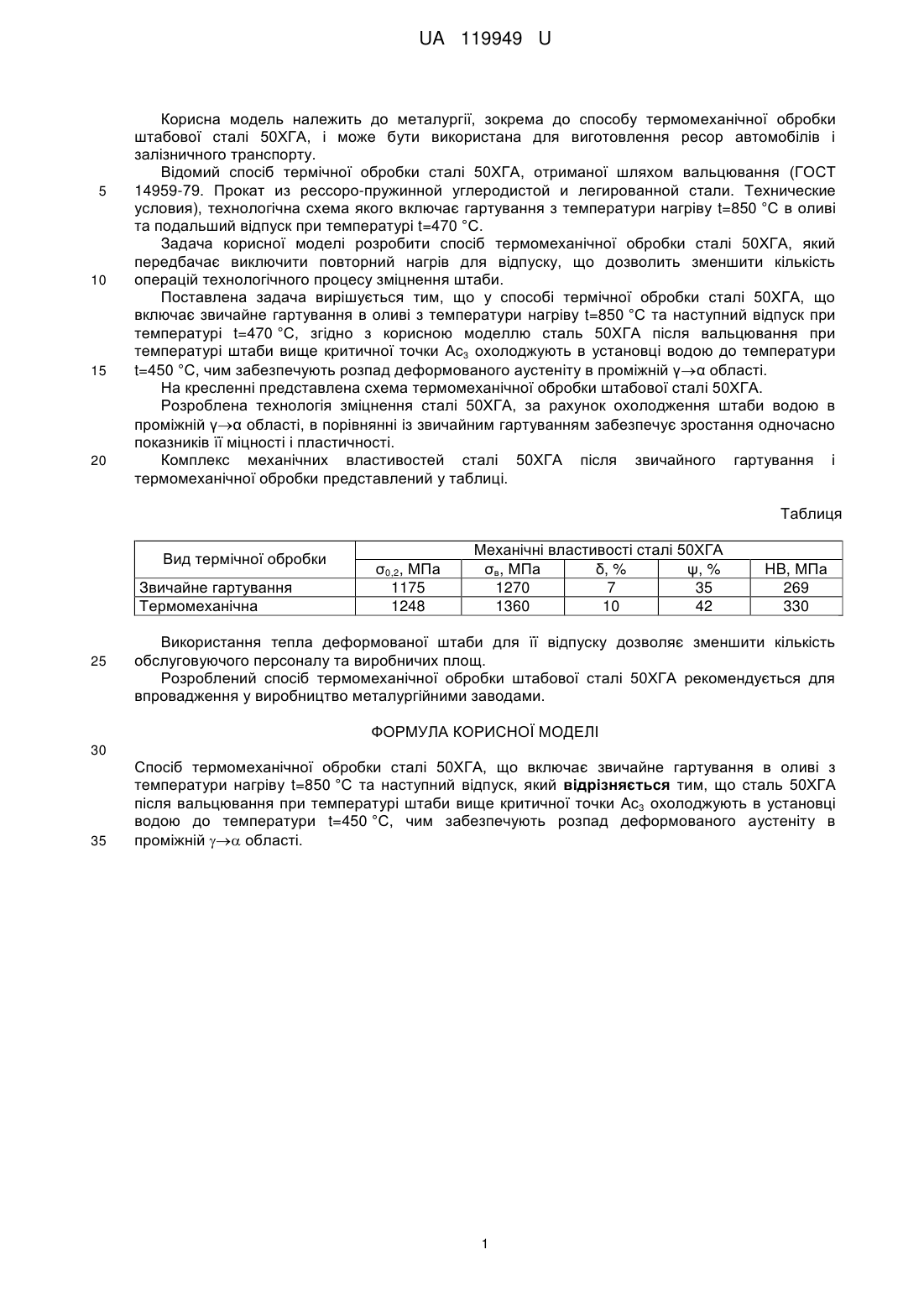

Реферат: Спосіб термомеханічної обробки сталі 50ХГА включає звичайне гартування в оливі з температури нагріву t=850 °C та наступний відпуск. Сталь 50ХГА після вальцювання при температурі штаби вище критичної точки Ас3 охолоджують в установці водою до температури t=450 °C, чим забезпечують розпад деформованого аустеніту в проміжній  області. UA 119949 U (12) UA 119949 U UA 119949 U 5 10 15 20 Корисна модель належить до металургії, зокрема до способу термомеханічної обробки штабової сталі 50ХГА, і може бути використана для виготовлення ресор автомобілів і залізничного транспорту. Відомий спосіб термічної обробки сталі 50ХГА, отриманої шляхом вальцювання (ГОСТ 14959-79. Прокат из рессоро-пружинной углеродистой и легированной стали. Технические условия), технологічна схема якого включає гартування з температури нагріву t=850 °C в оливі та подальший відпуск при температурі t=470 °C. Задача корисної моделі розробити спосіб термомеханічної обробки сталі 50ХГА, який передбачає виключити повторний нагрів для відпуску, що дозволить зменшити кількість операцій технологічного процесу зміцнення штаби. Поставлена задача вирішується тим, що у способі термічної обробки сталі 50ХГА, що включає звичайне гартування в оливі з температури нагріву t=850 °C та наступний відпуск при температурі t=470 °C, згідно з корисною моделлю сталь 50ХГА після вальцювання при температурі штаби вище критичної точки Ас3 охолоджують в установці водою до температури t=450 °C, чим забезпечують розпад деформованого аустеніту в проміжній γα області. На кресленні представлена схема термомеханічної обробки штабової сталі 50ХГА. Розроблена технологія зміцнення сталі 50ХГА, за рахунок охолодження штаби водою в проміжній γα області, в порівнянні із звичайним гартуванням забезпечує зростання одночасно показників її міцності і пластичності. Комплекс механічних властивостей сталі 50ХГА після звичайного гартування і термомеханічної обробки представлений у таблиці. Таблиця Вид термічної обробки Звичайне гартування Термомеханічна 25 σ0,2, МПа 1175 1248 Механічні властивості сталі 50ХГА σв, МПа δ, % ψ, % 1270 7 35 1360 10 42 HB, МПа 269 330 Використання тепла деформованої штаби для її відпуску дозволяє зменшити кількість обслуговуючого персоналу та виробничих площ. Розроблений спосіб термомеханічної обробки штабової сталі 50ХГА рекомендується для впровадження у виробництво металургійними заводами. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 35 Спосіб термомеханічної обробки сталі 50ХГА, що включає звичайне гартування в оливі з температури нагріву t=850 °C та наступний відпуск, який відрізняється тим, що сталь 50ХГА після вальцювання при температурі штаби вище критичної точки Ас3 охолоджують в установці водою до температури t=450 °C, чим забезпечують розпад деформованого аустеніту в проміжній  області. 1 UA 119949 U Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
