Двокамерний млин з проміжним розвантаженням

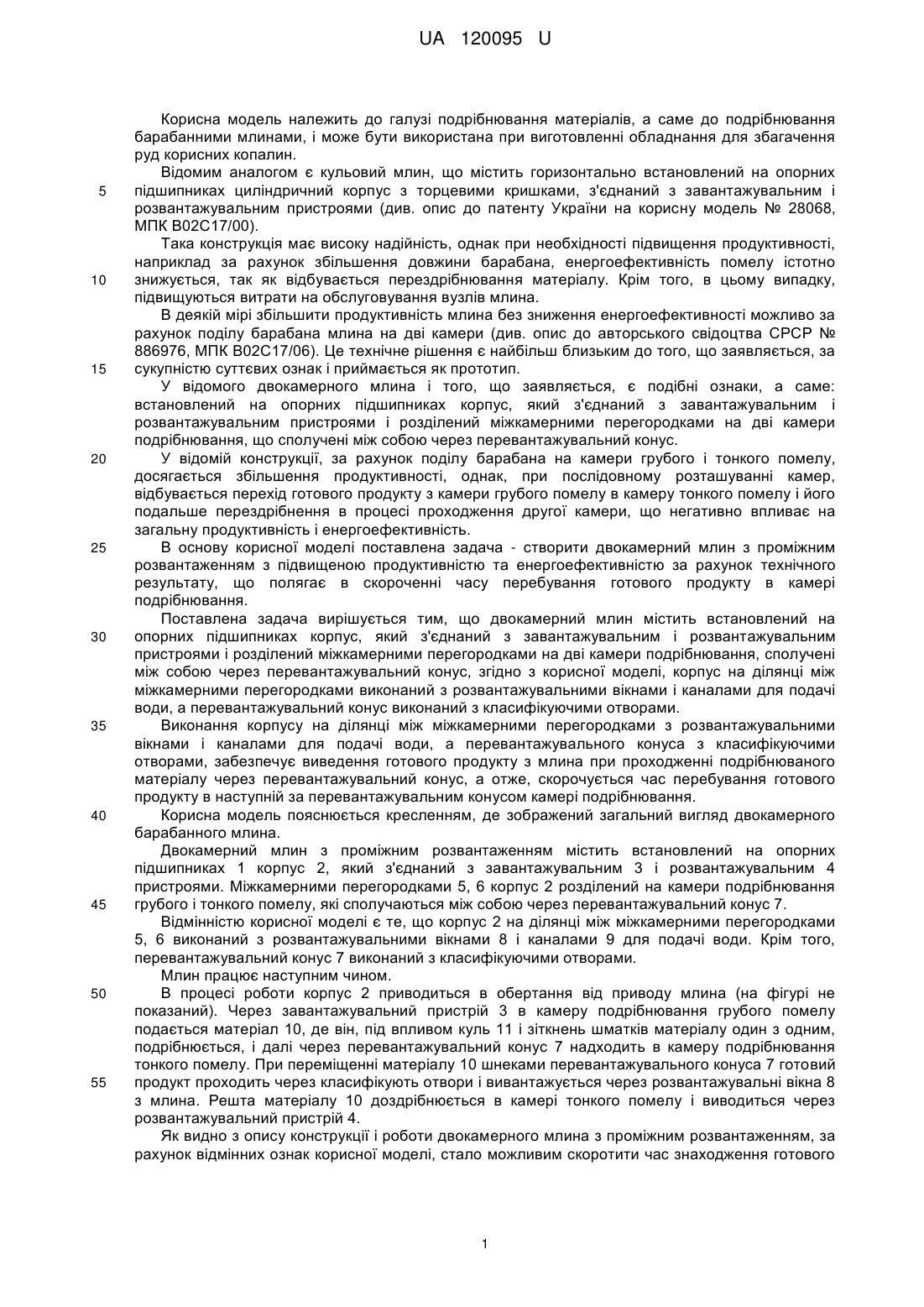

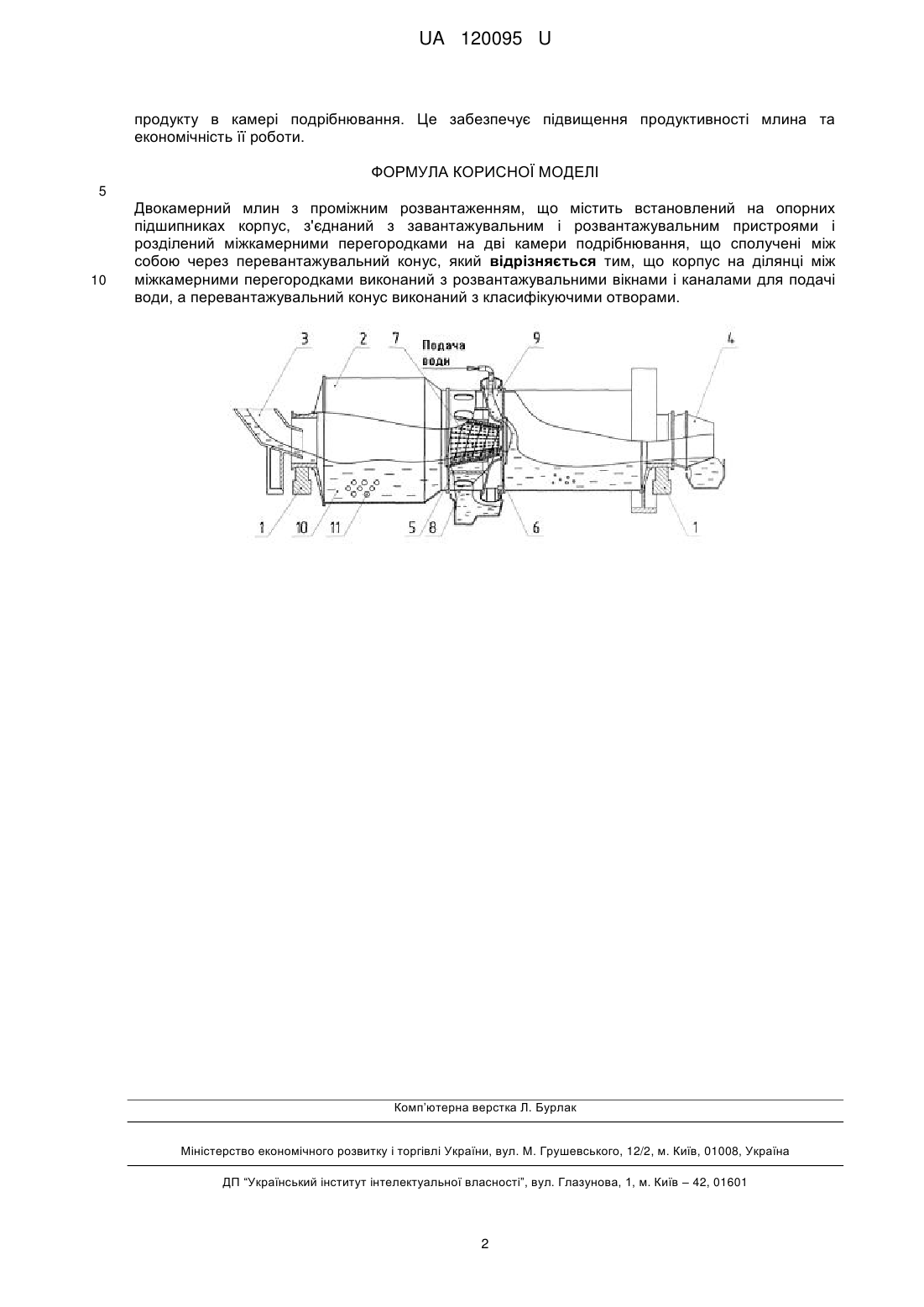

Реферат: Двокамерний млин з проміжним розвантаженням містить встановлений на опорних підшипниках корпус, з'єднаний з завантажувальним і розвантажувальним пристроями і розділений міжкамерними перегородками на дві камери подрібнювання. Камери подрібнення сполучені між собою через перевантажувальний конус. Корпус на ділянці між міжкамерними перегородками виконаний з розвантажувальними вікнами і каналами для подачі води. Перевантажувальний конус виконаний з класифікуючими отворами. UA 120095 U (54) ДВОКАМЕРНИЙ МЛИН З ПРОМІЖНИМ РОЗВАНТАЖЕННЯМ UA 120095 U UA 120095 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі подрібнювання матеріалів, а саме до подрібнювання барабанними млинами, і може бути використана при виготовленні обладнання для збагачення руд корисних копалин. Відомим аналогом є кульовий млин, що містить горизонтально встановлений на опорних підшипниках циліндричний корпус з торцевими кришками, з'єднаний з завантажувальним і розвантажувальним пристроями (див. опис до патенту України на корисну модель № 28068, МПК В02С17/00). Така конструкція має високу надійність, однак при необхідності підвищення продуктивності, наприклад за рахунок збільшення довжини барабана, енергоефективність помелу істотно знижується, так як відбувається перездрібнювання матеріалу. Крім того, в цьому випадку, підвищуються витрати на обслуговування вузлів млина. В деякій мірі збільшити продуктивність млина без зниження енергоефективності можливо за рахунок поділу барабана млина на дві камери (див. опис до авторського свідоцтва СРСР № 886976, МПК В02С17/06). Це технічне рішення є найбільш близьким до того, що заявляється, за сукупністю суттєвих ознак і приймається як прототип. У відомого двокамерного млина і того, що заявляється, є подібні ознаки, а саме: встановлений на опорних підшипниках корпус, який з'єднаний з завантажувальним і розвантажувальним пристроями і розділений міжкамерними перегородками на дві камери подрібнювання, що сполучені між собою через перевантажувальний конус. У відомій конструкції, за рахунок поділу барабана на камери грубого і тонкого помелу, досягається збільшення продуктивності, однак, при послідовному розташуванні камер, відбувається перехід готового продукту з камери грубого помелу в камеру тонкого помелу і його подальше перездрібнення в процесі проходження другої камери, що негативно впливає на загальну продуктивність і енергоефективність. В основу корисної моделі поставлена задача - створити двокамерний млин з проміжним розвантаженням з підвищеною продуктивністю та енергоефективністю за рахунок технічного результату, що полягає в скороченні часу перебування готового продукту в камері подрібнювання. Поставлена задача вирішується тим, що двокамерний млин містить встановлений на опорних підшипниках корпус, який з'єднаний з завантажувальним і розвантажувальним пристроями і розділений міжкамерними перегородками на дві камери подрібнювання, сполучені між собою через перевантажувальний конус, згідно з корисної моделі, корпус на ділянці між міжкамерними перегородками виконаний з розвантажувальними вікнами і каналами для подачі води, а перевантажувальний конус виконаний з класифікуючими отворами. Виконання корпусу на ділянці між міжкамерними перегородками з розвантажувальними вікнами і каналами для подачі води, а перевантажувального конуса з класифікуючими отворами, забезпечує виведення готового продукту з млина при проходженні подрібнюваного матеріалу через перевантажувальний конус, а отже, скорочується час перебування готового продукту в наступній за перевантажувальним конусом камері подрібнювання. Корисна модель пояснюється кресленням, де зображений загальний вигляд двокамерного барабанного млина. Двокамерний млин з проміжним розвантаженням містить встановлений на опорних підшипниках 1 корпус 2, який з'єднаний з завантажувальним 3 і розвантажувальним 4 пристроями. Міжкамерними перегородками 5, 6 корпус 2 розділений на камери подрібнювання грубого і тонкого помелу, які сполучаються між собою через перевантажувальний конус 7. Відмінністю корисної моделі є те, що корпус 2 на ділянці між міжкамерними перегородками 5, 6 виконаний з розвантажувальними вікнами 8 і каналами 9 для подачі води. Крім того, перевантажувальний конус 7 виконаний з класифікуючими отворами. Млин працює наступним чином. В процесі роботи корпус 2 приводиться в обертання від приводу млина (на фігурі не показаний). Через завантажувальний пристрій 3 в камеру подрібнювання грубого помелу подається матеріал 10, де він, під впливом куль 11 і зіткнень шматків матеріалу один з одним, подрібнюється, і далі через перевантажувальний конус 7 надходить в камеру подрібнювання тонкого помелу. При переміщенні матеріалу 10 шнеками перевантажувального конуса 7 готовий продукт проходить через класифікують отвори і вивантажується через розвантажувальні вікна 8 з млина. Решта матеріалу 10 доздрібнюється в камері тонкого помелу і виводиться через розвантажувальний пристрій 4. Як видно з опису конструкції і роботи двокамерного млина з проміжним розвантаженням, за рахунок відмінних ознак корисної моделі, стало можливим скоротити час знаходження готового 1 UA 120095 U продукту в камері подрібнювання. Це забезпечує підвищення продуктивності млина та економічність її роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Двокамерний млин з проміжним розвантаженням, що містить встановлений на опорних підшипниках корпус, з'єднаний з завантажувальним і розвантажувальним пристроями і розділений міжкамерними перегородками на дві камери подрібнювання, що сполучені між собою через перевантажувальний конус, який відрізняється тим, що корпус на ділянці між міжкамерними перегородками виконаний з розвантажувальними вікнами і каналами для подачі води, а перевантажувальний конус виконаний з класифікуючими отворами. Комп’ютерна верстка Л. Бурлак Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
