Механізм для транспортування “кінців” коксу

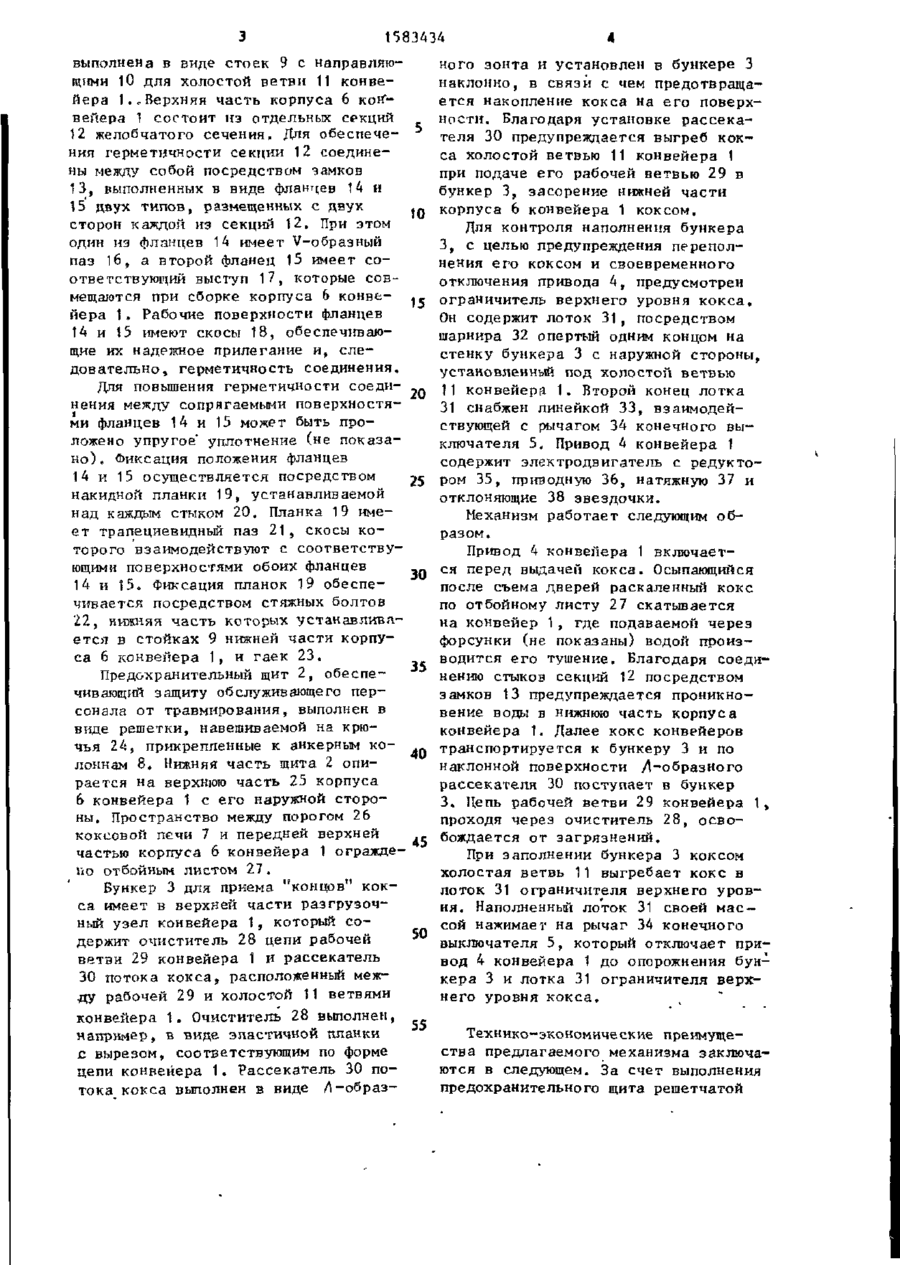

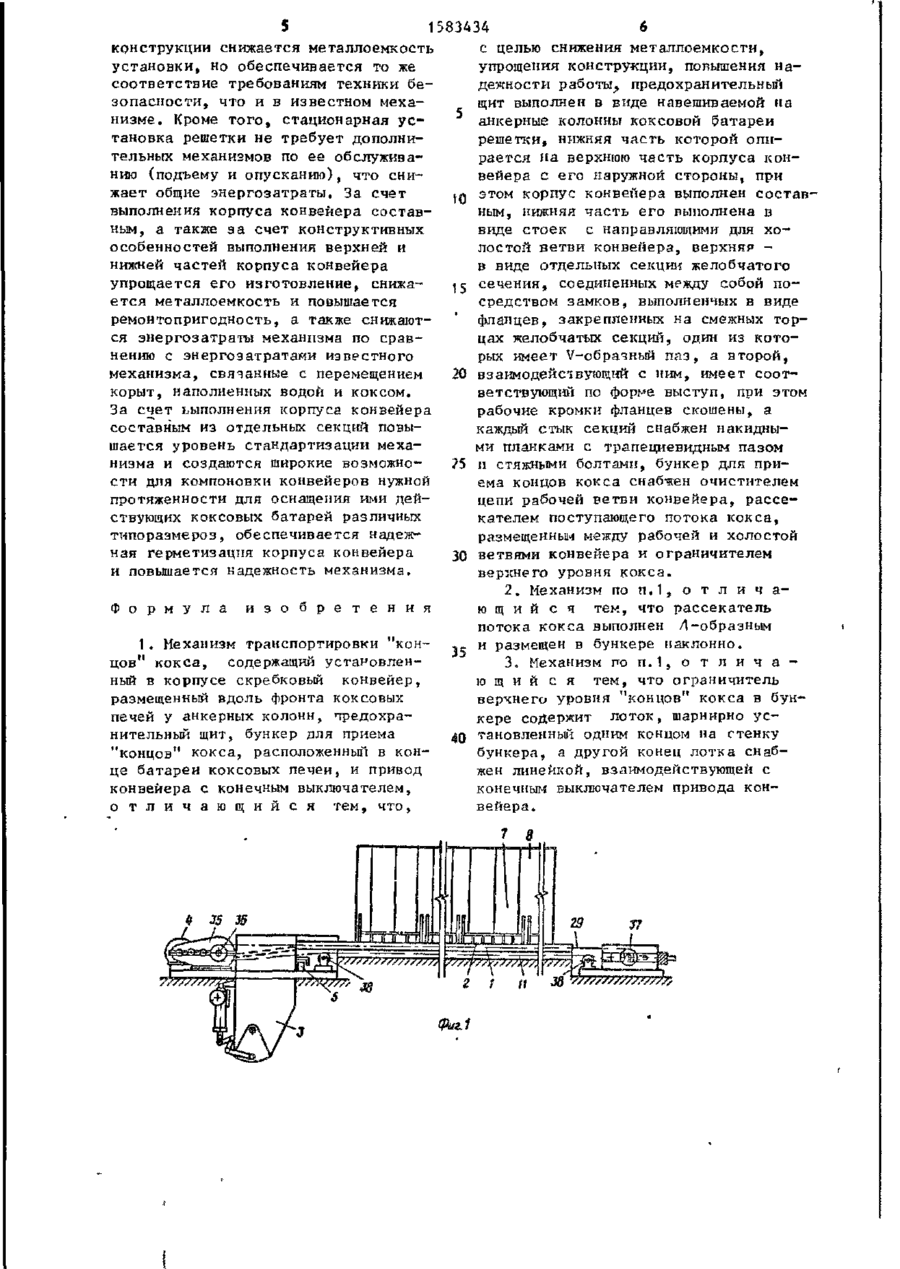

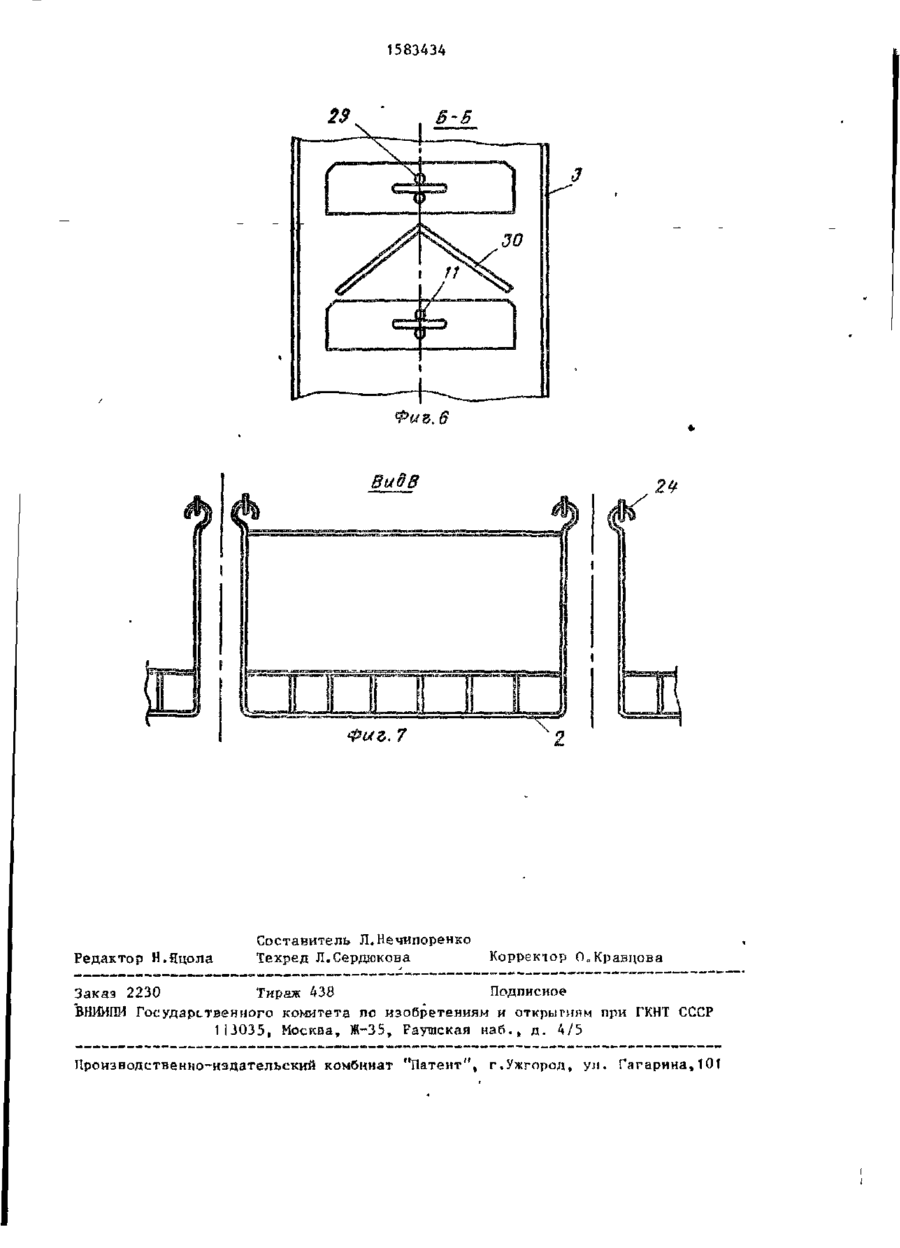

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (51)5 С Ю' В 45/00 ГОСУДАРСТВЕННЫЙ- НОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГННТ СССР (21) (22) 4454691/23-26 04.07,88 ' ~ - *'"'••• • " - * • « ' '•* • • (46) 0 7 . 0 8 . 9 0 . Бюл. № 29 (71) Государственное конструкторское бюро коксохимического машиностроения Гипрококса (72) В.Е.Артюхов, В.С.Горбенко, В.В.Кочкин, В.С.Рожненко, О.П.Шевлякова и О.А.Шевцов (53) 662.74(088.8) (56) Авторское свидетельство СССР № 817048, к л . С 10 В 45/00, 1972. Патент ФРГ Р 3234143, кл. С 10 В 43/14, 197-1. - ' (54) МЕХАНИЗМ ТРАНСПОРТИРОВКИ "КОНЦОВ" КОКСА (57) Изобретение относится к коксохимической промышленности..Цель изобретения - снижение металлоемкости, !упрощение конструкции и повышение на Изобретение относится к коксохимической промышленности, а именно к вспомогательному оборудованию коксовых батарей, и может быть использовано для механизации трудоемких работ по уборке "концов" кокса в условиях интенсивного теплоизлучения, з а газованности и запыленности. Цель изобретения - снижение металлоемкости и'энергоемкости установки, упрощение конструкции и повышение надежности работы. На фиг.1 изображен механизм, общий вид; на фиг.2 - узел соединения секций корпуса конвейера; на фиг.З дежности работы. Установка для транспортировки "концов" кокса с обслуживающей площадки коксовой батареи и ' его приема содержит скребковый конвейер, размещенный в корпусе и установленный вдоль коксовых печей. Корпус конвейера выполнен составным и содержит направляющие для холостой ветви конвейера в нижней части н секции желобчатого сечения в верхней. Установка также содержит предохранительный щит в виде решетки, навешиваемой на анкерные колонны коксовых печей, и бункер для приема кокса, снабженный очистителем цепи конвейера, рассекателем потока кокса и а ограничителем верхнего уровня кокса. Установка проще в изготовлении, надежна в работе и обеспечивает высокий уровень безопасности работ, 2 з . п . ф~лы, 7 ил. разрез А-А на фиг.2; на фиг.4 - р а з грузочный узел конвейера с приводом; на фиг.5 - - механизм, поперечный р а з р е з ; на фиг,6 - разрез Б-Б на фиг.4; на фиг.7 - вид В на фиг.5. Механизм содержит скребковый конвейер 1, предохранительный щит 2, • " ' бункер 3 для приема "концов" кокса и привод 4 с конечным выключателем 5. Скребковый конвейер 1 установлен в корпусе 6 и размещен вдоль фронта коксовых печей 7 у анкерных колонн 8. Корпус 6 конвейера 1 выполнен составным из верхней и нижней частей. Нижняя часть корпуса 6 конвейера 1 1583434 выполнена в виде стоек 9 с направляющими 10 для холостой ветви 11 конвейера 1., Верхняя часть корпуса 6 кон*вейера 1 состоит из отдельных секции 12 желобчатого сечения. Для обеспечения герметичности секции 12 соединены между собой посредством эамков 13, выполненных в виде фланцев 14 и 15 двух типов, размещенных с двух сторон каждой из секций 12. При этом один из фланцев 14 имеет V-образный паз 16, а второй фланец 15 имеет соответствующий выступ 17, которые совмещаются при сборке корпуса 6 конвейера 1 , Рабочие поверхности фланцев 14 и 15 имеют скосы 18, обеспечивающие их надежное прилегание и, следовательно, герметичность соединения. Для повышения герметичности соединения между сопрягаемыми поверхностями фланцев 14 и 15 может быть проложено упругое* уплотнение (не показан о ) . Фиксация положения фланцев 14 и 15 осуществляется посредством накидной планки 19, устанавливаемой над каждым стыком 20, Планка 19 имеет трапециевидный паз 2 1 , скосы к о торого взаимодействуют с соответствующими поверхностями обоих фланцев 14 и 15. Фиксация планок 19 обеспечивается посредством стяжных болтов 22, нижняя часть которых устанавливается в стойках 9 нижней части корпуса 6 конвейера 1, и гаек 2 3 . 10 15 20 25 30 ного зонта и установлен в бункере 3 наклонно, в связи с чем предотвращается накопление кокса на его поверхности. Благодаря установке рассекателя 30 предупреждается выгреб кокса холостой ветвью 11 конвейера 1 при подаче его рабочей ветвью 29 в бункер 3, засорение нижней части корпуса 6 конвейера 1 коксом. Для контроля наполнения бункера 3, с целью предупреждения переполнения его коксом и своевременного отключения привода 4, предусмотрен ограничитель верхнего уровня к о к с а . Он содержит лоток 3 1 , посредством шарнира 32 опертый одним концом на стенку бункера 3 с наружной стороны, установленный под холостой ветвью 11 конвейера 1. Второй конец лотка 31 снабжен линейкой 33, взаимодействующей с рычагом 34 конечного выключателя 5, Привод 4 конвейера 1 содержит электродвигатель с редуктором 35, приводную 36, натяжную 37 и отклоняющие 38 звездочки. Механизм работает следующим образом. Привод 4 конвейера 1 включается перед выдачей кокса. Осыпающийся после съема дверей раскаленный кокс по отбойному листу 27 скатывается на конвейер 1, где подаваемой через форсунки (не показаны) водой производится его тушение. Благодаря соединению стыков секций 12 посредством замков 13 предупреждается проникновение воды в нижнюю часть корпуса конвейера 1. Далее кокс конвейеров транспортируется к бункеру 3 и по наклонной поверхности Л-образНого рассекателя 30 поступает в бункер 3. Цепь рабочей ветви 29 конвейера 1, проходя через очиститель 28, о с в о бождается от загрязнений. При заполнении бункера 3 коксом холостая ветвь 11 выгребает кокс в лоток 31 ограничителя верхнего уровня. Наполненный лоток 31 своей м а с сой нажимает на рычаг 34 конечного выключателя 5, который отключает привод 4 конвейера 1 до опорожнения бункера 3 и лотка 31 ограничителя верхнего уровня к о к с а . 35 Предохранительный щит 2, обеспечивающий защиту обслуживающего персонала от травмирования, выполнен в виде решетки, навешиваемой на крючья 24, прикрепленные к анкерным ко40 лоннам 8, Нижняя часть щита 2 опирается на верхнюю часть 25 корпуса 6 конвейера 1 с его наружной стороны. Пространство между порогом 26 коксовой печи 7 и передней верхней 45 частью корпуса 6 конвейера 1 ограждепо отбойным листом 27, Бункер 3 для приема "концов" кокса имеет в верхней части разгрузочный узел конвейера 1, который со50 держит очиститель 28 цепи рабочей ветви 29 конвейера 1 и рассекатель 30 потока кокса, расположенный между рабочей 29 и холостой 11 ветвями конвейера 1. Очиститель 28 выполнен, 55 например, в виде эластичной планки Технико-экономические преимущес вырезом, соответствующим по форме ства предлагаемого механизма заключацепи конвейера 1. Рассекатель 30 поются в следующем. За счет выполнения тока кокса выполнен в виде Л-образпредохранительного щита решетчатой 5 Ф о р м у л а 6 с целью снижения металлоемкости, упрощения конструкции, повышения надежности работы^ предохранительный щит выполнен в виде навешиваемой на анкерные колонны коксовой батареи решетки» нижняя часть которой опирается па. верхнюю часть корпуса конвейера с его наружной стороны, при этом корпус конвейера выполнен составным, нижняя часть его выполнена в виде стоек с направляющими для холостой ветви конвейера, верхняя в виде отдельных секции желобчатого сечения, соединенных между собой посредством замков, выполненных в виде фланцев > закрепленных на смежных торцах желобчатых секций, один из которых имеет V-образный п а з , а второй, взаимодействующий с ним, имеет соответствующий по форме выступ, при этом рабочие кромки фланцев скошены, а каждый стык секций снабжен накидными планками с трапециевидным пазом и стяжными болтами, бункер для приема концов кокса снабжен очистителем цепи рабочей ветви конвейера, рассекателем поступающего потока кокса, размещенным между рабочей и холостой ветвями конвейера и ограничителем верхнего уровня кокса. 2. Механизм по п . 1 , о т л и ч аю щ и й с я тем, что рассекатель потока кокса выполнен Л-образным и размещен в бункере наклонно. 3. Механизм по п . 1 , о т л и ч а ю щ и й с я тем, что ограничитель верхнего уровня "концов" кокса в бункере содержит лоток, шарнирно установленный одним концом на гтенку бункера, а другой конец лотка снабжен линейкой, взаимодействующей с конечным выключателем привода конвейера. 1 583434 конструкции снижается металлоемкость установки, но обеспечивается то же соответствие требованиям техники безопасности, что и в известном механизме. Кроме того, стационарная у с тановка решетки не требует дополнительных механизмов по ее обслуживанию (подъему и опусканию), что снижает общие энергозатраты. За счет выполнения корпуса конвейера составным, а также за счет конструктивных особенностей выполнения верхней и нижней частей корпуса конвейера упрощается его изготовление, снижается металлоемкость и повышается ремонтопригодность, а также снижаются энергозатраты механизма по сравнению с энергозатратами известного механизма, связанные с перемещением корыт, наполненных водой и коксом. За счет ьыполнения корпуса конвейера составным из отдельных секцій повышается уровень стандартизации механизма и создаются широкие возможности для компоновки конвейеров нужной протяженности для оснащения ими действующих коксовых батарей различных типоразмероз, обеспечивается надежная герметизация корпуса конвейера и повышается надежность механизма. tg ^5 20 ?5 30 и з о б р е т е н и я 1. Механизм транспортировки "концов" кокса, содержащий установленный в корпусе скребковый конвейер, размещенный вдоль фронта коксовых печей у анкерных колонн, предохранительный щит, бункер для приема "концов" кокса, расположенный в конце батареи коксовых печей, и привод конвейера с конечным выключателем, о т л и ч а ю щ и й с я тем, что, , 40 1583434 A-A X 31 Фиг 4 29 1583434 Редактор Н.Яцола Составитель Л.Нечипоренко Техред Л.Сердюкова Корректор О„Кравцова Заказ 2230 Тираж 438 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 1I3035, Москва, Ж-35, Раушская н а б . , д . 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101
