Стенд для випробовування арматури

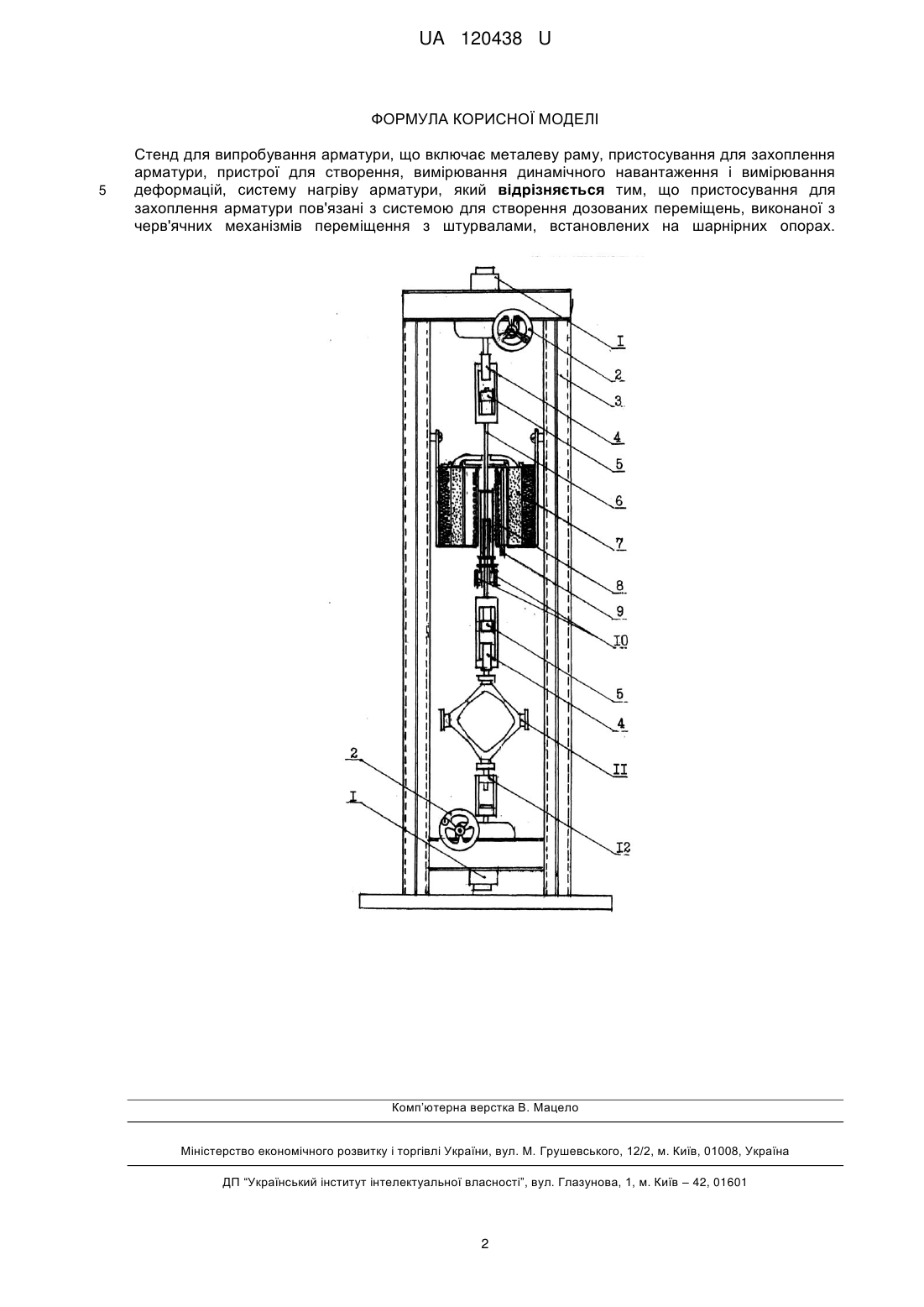

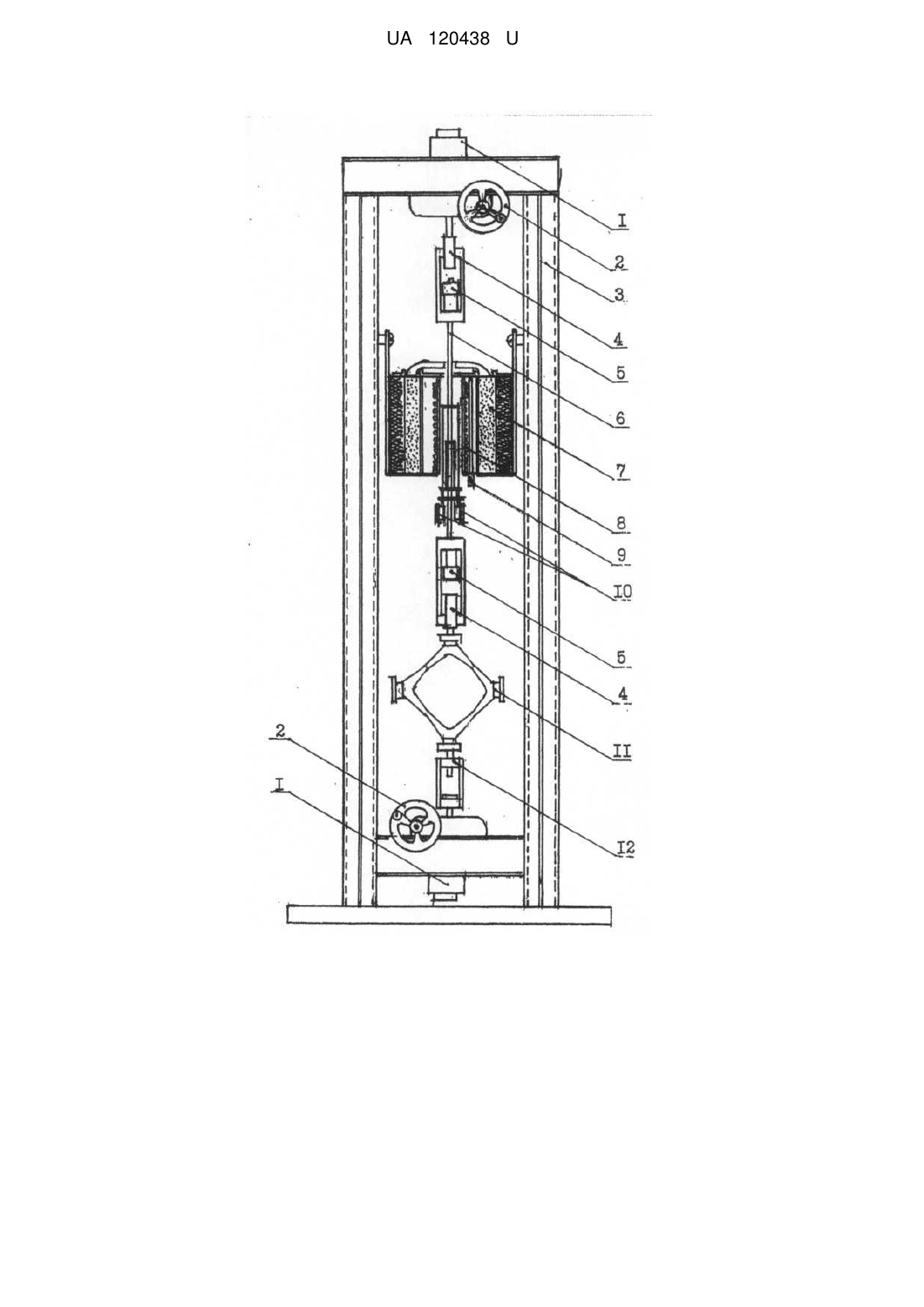

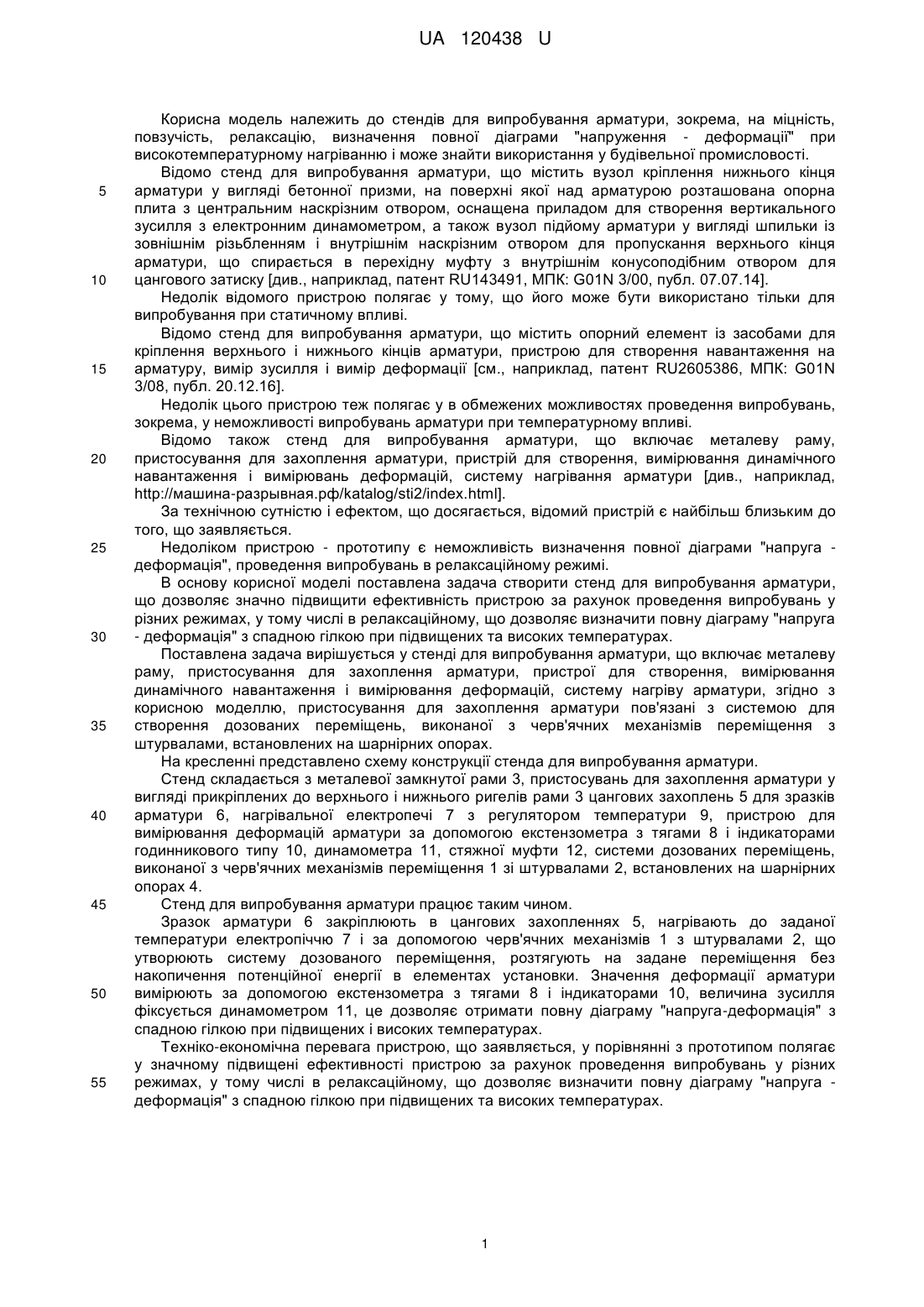

Реферат: Стенд для випробування арматури включає металеву раму, пристосування для захоплення арматури, пристрої для створення, вимірювання динамічного навантаження і вимірювання деформацій, систему нагріву арматури. Пристосування для захоплення арматури пов'язані з системою для створення дозованих переміщень, виконаної з черв'ячних механізмів переміщення з штурвалами, встановлених на шарнірних опорах. UA 120438 U (12) UA 120438 U UA 120438 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до стендів для випробування арматури, зокрема, на міцність, повзучість, релаксацію, визначення повної діаграми "напруження - деформації" при високотемпературному нагріванню і може знайти використання у будівельної промисловості. Відомо стенд для випробування арматури, що містить вузол кріплення нижнього кінця арматури у вигляді бетонної призми, на поверхні якої над арматурою розташована опорна плита з центральним наскрізним отвором, оснащена приладом для створення вертикального зусилля з електронним динамометром, а також вузол підйому арматури у вигляді шпильки із зовнішнім різьбленням і внутрішнім наскрізним отвором для пропускання верхнього кінця арматури, що спирається в перехідну муфту з внутрішнім конусоподібним отвором для цангового затиску [див., наприклад, патент RU143491, МПК: G01N 3/00, публ. 07.07.14]. Недолік відомого пристрою полягає у тому, що його може бути використано тільки для випробування при статичному впливі. Відомо стенд для випробування арматури, що містить опорний елемент із засобами для кріплення верхнього і нижнього кінців арматури, пристрою для створення навантаження на арматуру, вимір зусилля і вимір деформації [см., наприклад, патент RU2605386, МПК: G01N 3/08, публ. 20.12.16]. Недолік цього пристрою теж полягає у в обмежених можливостях проведення випробувань, зокрема, у неможливості випробувань арматури при температурному впливі. Відомо також стенд для випробування арматури, що включає металеву раму, пристосування для захоплення арматури, пристрій для створення, вимірювання динамічного навантаження і вимірювань деформацій, систему нагрівання арматури [див., наприклад, http://машина-paзpывнaя.pф/katalog/sti2/index.html]. За технічною сутністю і ефектом, що досягається, відомий пристрій є найбільш близьким до того, що заявляється. Недоліком пристрою - прототипу є неможливість визначення повної діаграми "напруга деформація", проведення випробувань в релаксаційному режимі. В основу корисної моделі поставлена задача створити стенд для випробування арматури, що дозволяє значно підвищити ефективність пристрою за рахунок проведення випробувань у різних режимах, у тому числі в релаксаційному, що дозволяє визначити повну діаграму "напруга - деформація" з спадною гілкою при підвищених та високих температурах. Поставлена задача вирішується у стенді для випробування арматури, що включає металеву раму, пристосування для захоплення арматури, пристрої для створення, вимірювання динамічного навантаження і вимірювання деформацій, систему нагріву арматури, згідно з корисною моделлю, пристосування для захоплення арматури пов'язані з системою для створення дозованих переміщень, виконаної з черв'ячних механізмів переміщення з штурвалами, встановлених на шарнірних опорах. На кресленні представлено схему конструкції стенда для випробування арматури. Стенд складається з металевої замкнутої рами 3, пристосувань для захоплення арматури у вигляді прикріплених до верхнього і нижнього ригелів рами 3 цангових захоплень 5 для зразків арматури 6, нагрівальної електропечі 7 з регулятором температури 9, пристрою для вимірювання деформацій арматури за допомогою екстензометра з тягами 8 і індикаторами годинникового типу 10, динамометра 11, стяжної муфти 12, системи дозованих переміщень, виконаної з черв'ячних механізмів переміщення 1 зі штурвалами 2, встановлених на шарнірних опорах 4. Стенд для випробування арматури працює таким чином. Зразок арматури 6 закріплюють в цангових захопленнях 5, нагрівають до заданої температури електропіччю 7 і за допомогою черв'ячних механізмів 1 з штурвалами 2, що утворюють систему дозованого переміщення, розтягують на задане переміщення без накопичення потенційної енергії в елементах установки. Значення деформації арматури вимірюють за допомогою екстензометра з тягами 8 і індикаторами 10, величина зусилля фіксується динамометром 11, це дозволяє отримати повну діаграму "напруга-деформація" з спадною гілкою при підвищених і високих температурах. Техніко-економічна перевага пристрою, що заявляється, у порівнянні з прототипом полягає у значному підвищені ефективності пристрою за рахунок проведення випробувань у різних режимах, у тому числі в релаксаційному, що дозволяє визначити повну діаграму "напруга деформація" з спадною гілкою при підвищених та високих температурах. 1 UA 120438 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Стенд для випробування арматури, що включає металеву раму, пристосування для захоплення арматури, пристрої для створення, вимірювання динамічного навантаження і вимірювання деформацій, систему нагріву арматури, який відрізняється тим, що пристосування для захоплення арматури пов'язані з системою для створення дозованих переміщень, виконаної з черв'ячних механізмів переміщення з штурвалами, встановлених на шарнірних опорах. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
