Муфта еластична

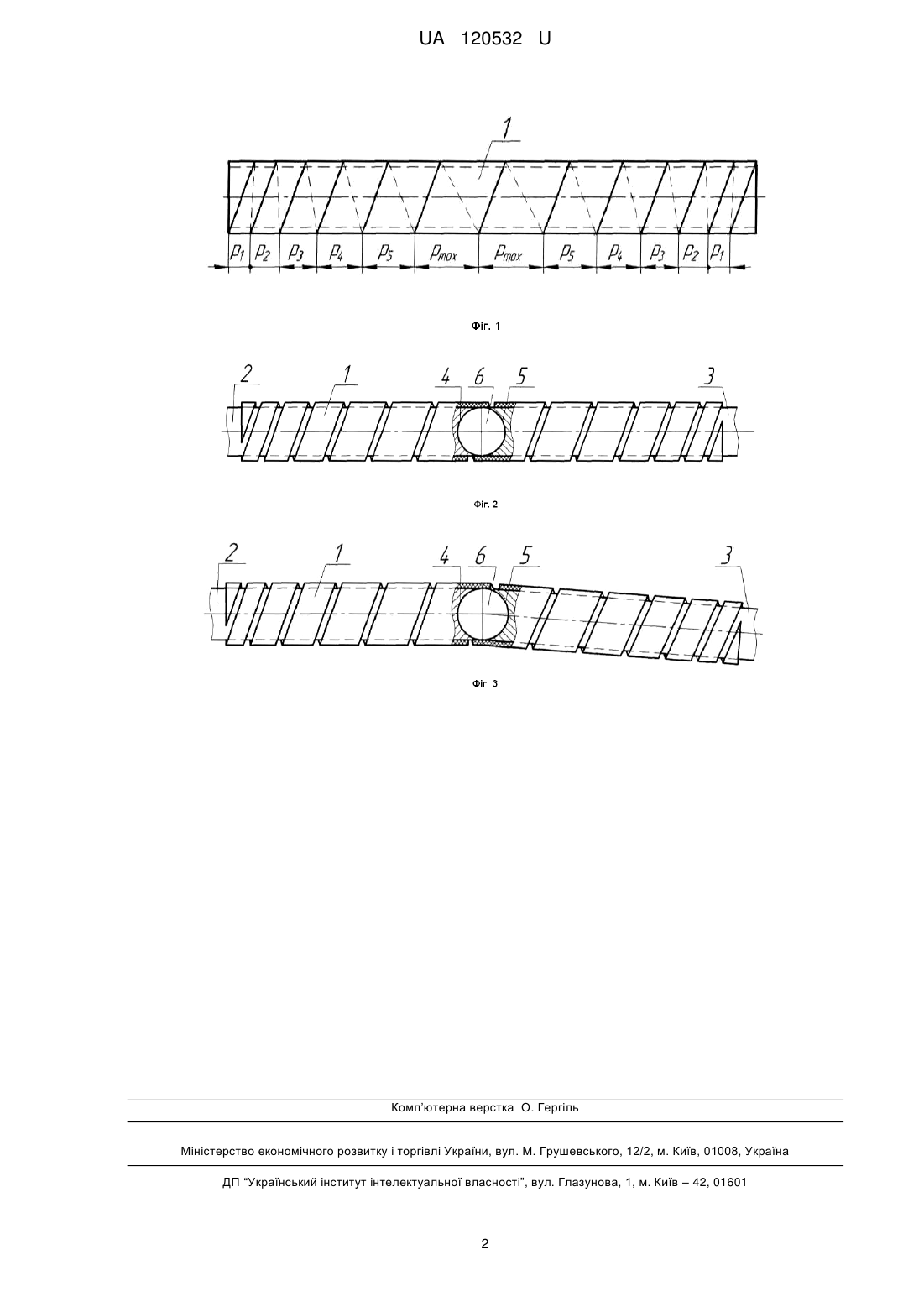

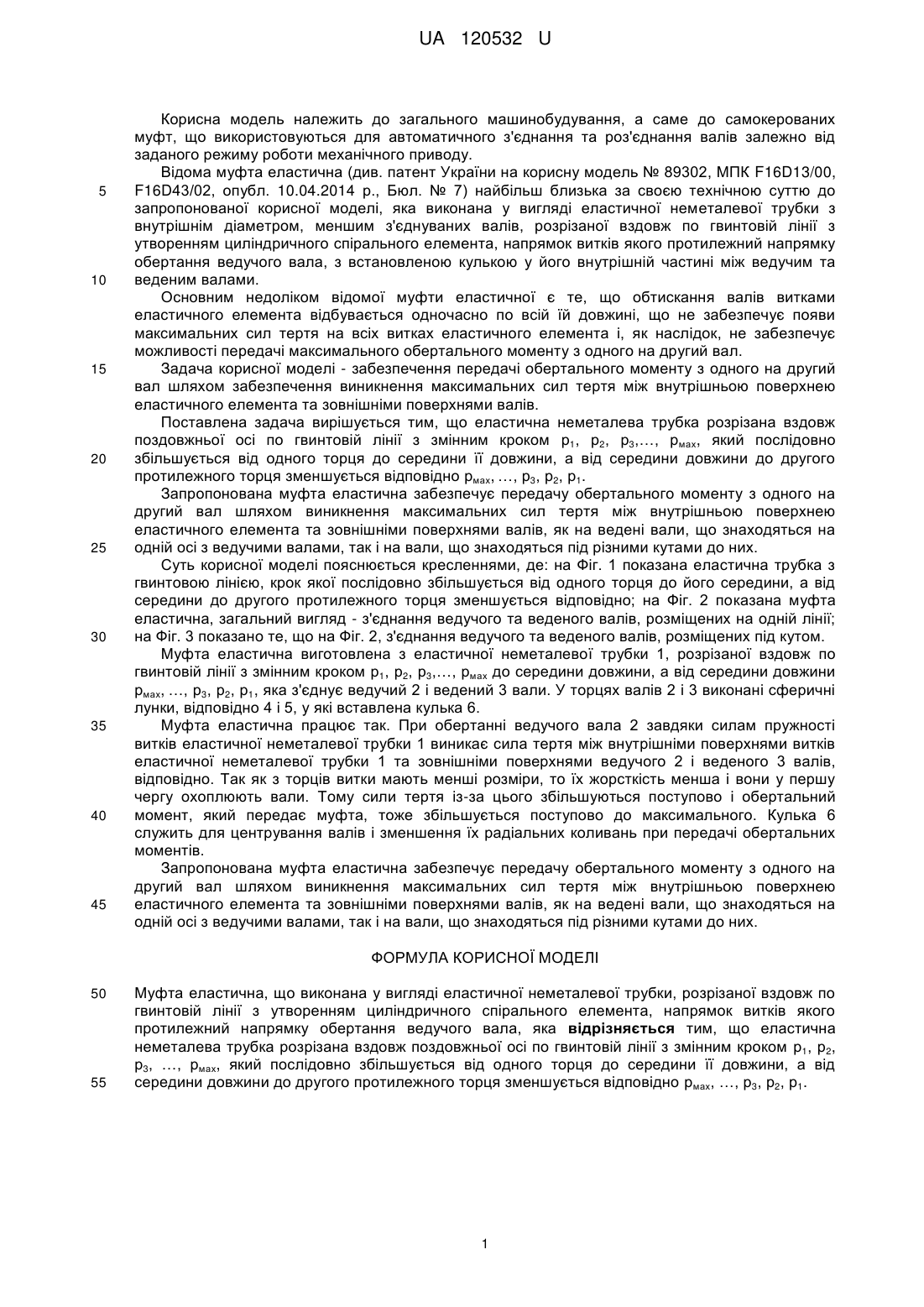

Реферат: Муфта еластична, що виконана у вигляді еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента, напрямок витків якого протилежний напрямку обертання ведучого вала. Еластична неметалева трубка розрізана вздовж поздовжньої осі по гвинтовій лінії з змінним кроком р1, р2, р3, …, рмах, який послідовно збільшується від одного торця до середини її довжини, а від середини довжини до другого протилежного торця зменшується відповідно рмах, …, р3, р2, р1. UA 120532 U (12) UA 120532 U UA 120532 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до самокерованих муфт, що використовуються для автоматичного з'єднання та роз'єднання валів залежно від заданого режиму роботи механічного приводу. Відома муфта еластична (див. патент України на корисну модель № 89302, МПК F16D13/00, F16D43/02, опубл. 10.04.2014 р., Бюл. № 7) найбільш близька за своєю технічною суттю до запропонованої корисної моделі, яка виконана у вигляді еластичної неметалевої трубки з внутрішнім діаметром, меншим з'єднуваних валів, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента, напрямок витків якого протилежний напрямку обертання ведучого вала, з встановленою кулькою у його внутрішній частині між ведучим та веденим валами. Основним недоліком відомої муфти еластичної є те, що обтискання валів витками еластичного елемента відбувається одночасно по всій їй довжині, що не забезпечує появи максимальних сил тертя на всіх витках еластичного елемента і, як наслідок, не забезпечує можливості передачі максимального обертального моменту з одного на другий вал. Задача корисної моделі - забезпечення передачі обертального моменту з одного на другий вал шляхом забезпечення виникнення максимальних сил тертя між внутрішньою поверхнею еластичного елемента та зовнішніми поверхнями валів. Поставлена задача вирішується тим, що еластична неметалева трубка розрізана вздовж поздовжньої осі по гвинтовій лінії з змінним кроком р1, р2, р3,…, рмах, який послідовно збільшується від одного торця до середини її довжини, а від середини довжини до другого протилежного торця зменшується відповідно рмах, …, р3, р2, р1. Запропонована муфта еластична забезпечує передачу обертального моменту з одного на другий вал шляхом виникнення максимальних сил тертя між внутрішньою поверхнею еластичного елемента та зовнішніми поверхнями валів, як на ведені вали, що знаходяться на одній осі з ведучими валами, так і на вали, що знаходяться під різними кутами до них. Суть корисної моделі пояснюється кресленнями, де: на Фіг. 1 показана еластична трубка з гвинтовою лінією, крок якої послідовно збільшується від одного торця до його середини, а від середини до другого протилежного торця зменшується відповідно; на Фіг. 2 показана муфта еластична, загальний вигляд - з'єднання ведучого та веденого валів, розміщених на одній лінії; на Фіг. 3 показано те, що на Фіг. 2, з'єднання ведучого та веденого валів, розміщених під кутом. Муфта еластична виготовлена з еластичної неметалевої трубки 1, розрізаної вздовж по гвинтовій лінії з змінним кроком р1, р2, р3,…, рмах до середини довжини, а від середини довжини рмах, …, р3, р2, р1, яка з'єднує ведучий 2 і ведений 3 вали. У торцях валів 2 і 3 виконані сферичні лунки, відповідно 4 і 5, у які вставлена кулька 6. Муфта еластична працює так. При обертанні ведучого вала 2 завдяки силам пружності витків еластичної неметалевої трубки 1 виникає сила тертя між внутрішніми поверхнями витків еластичної неметалевої трубки 1 та зовнішніми поверхнями ведучого 2 і веденого 3 валів, відповідно. Так як з торців витки мають менші розміри, то їх жорсткість менша і вони у першу чергу охоплюють вали. Тому сили тертя із-за цього збільшуються поступово і обертальний момент, який передає муфта, тоже збільшується поступово до максимального. Кулька 6 служить для центрування валів і зменшення їх радіальних коливань при передачі обертальних моментів. Запропонована муфта еластична забезпечує передачу обертального моменту з одного на другий вал шляхом виникнення максимальних сил тертя між внутрішньою поверхнею еластичного елемента та зовнішніми поверхнями валів, як на ведені вали, що знаходяться на одній осі з ведучими валами, так і на вали, що знаходяться під різними кутами до них. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Муфта еластична, що виконана у вигляді еластичної неметалевої трубки, розрізаної вздовж по гвинтовій лінії з утворенням циліндричного спірального елемента, напрямок витків якого протилежний напрямку обертання ведучого вала, яка відрізняється тим, що еластична неметалева трубка розрізана вздовж поздовжньої осі по гвинтовій лінії з змінним кроком р1, р2, р3, …, рмах, який послідовно збільшується від одного торця до середини її довжини, а від середини довжини до другого протилежного торця зменшується відповідно рмах, …, р3, р2, р1. 1 UA 120532 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
