Пристрій для дозованого випуску рідини із герметичних резервуарів

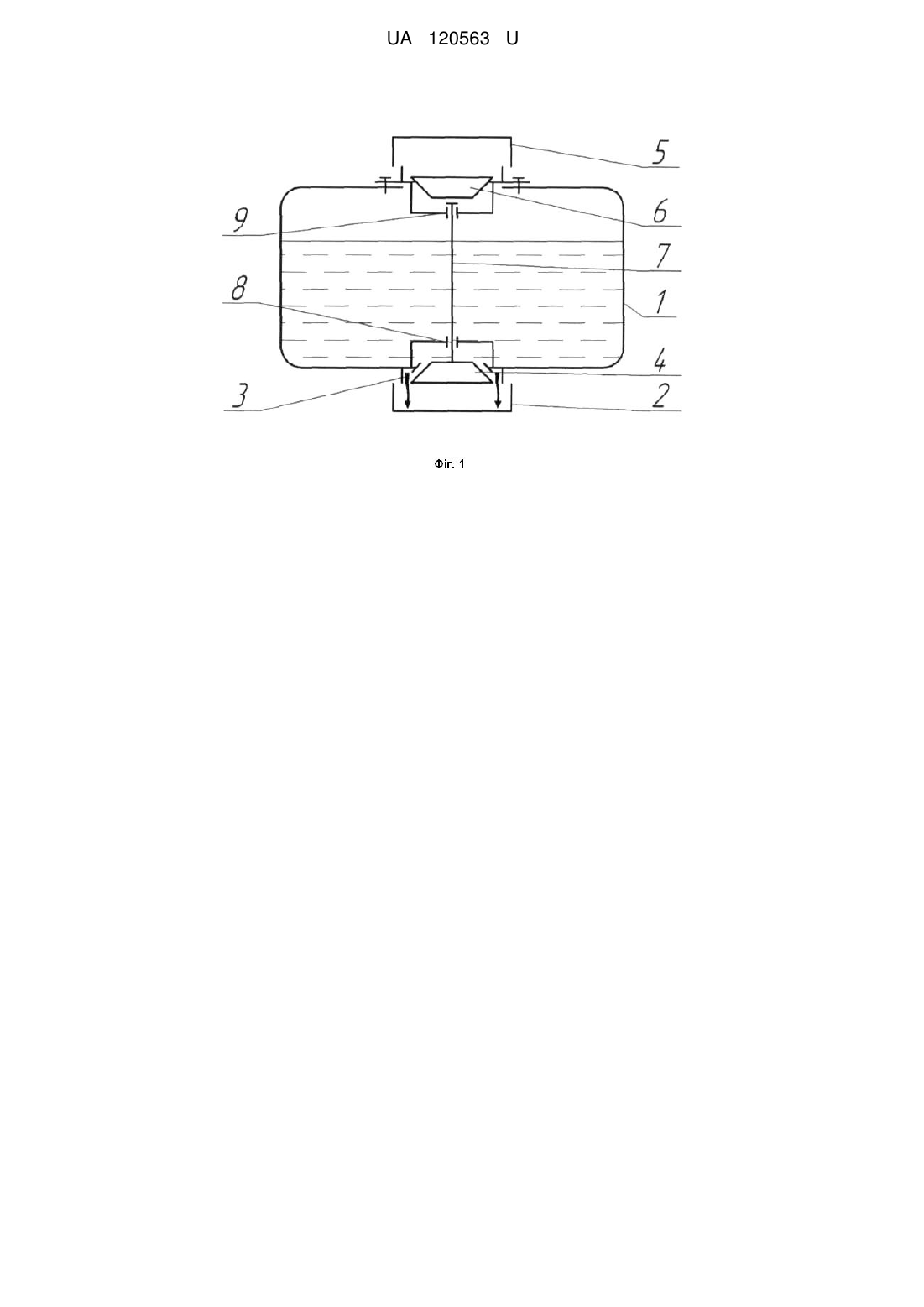

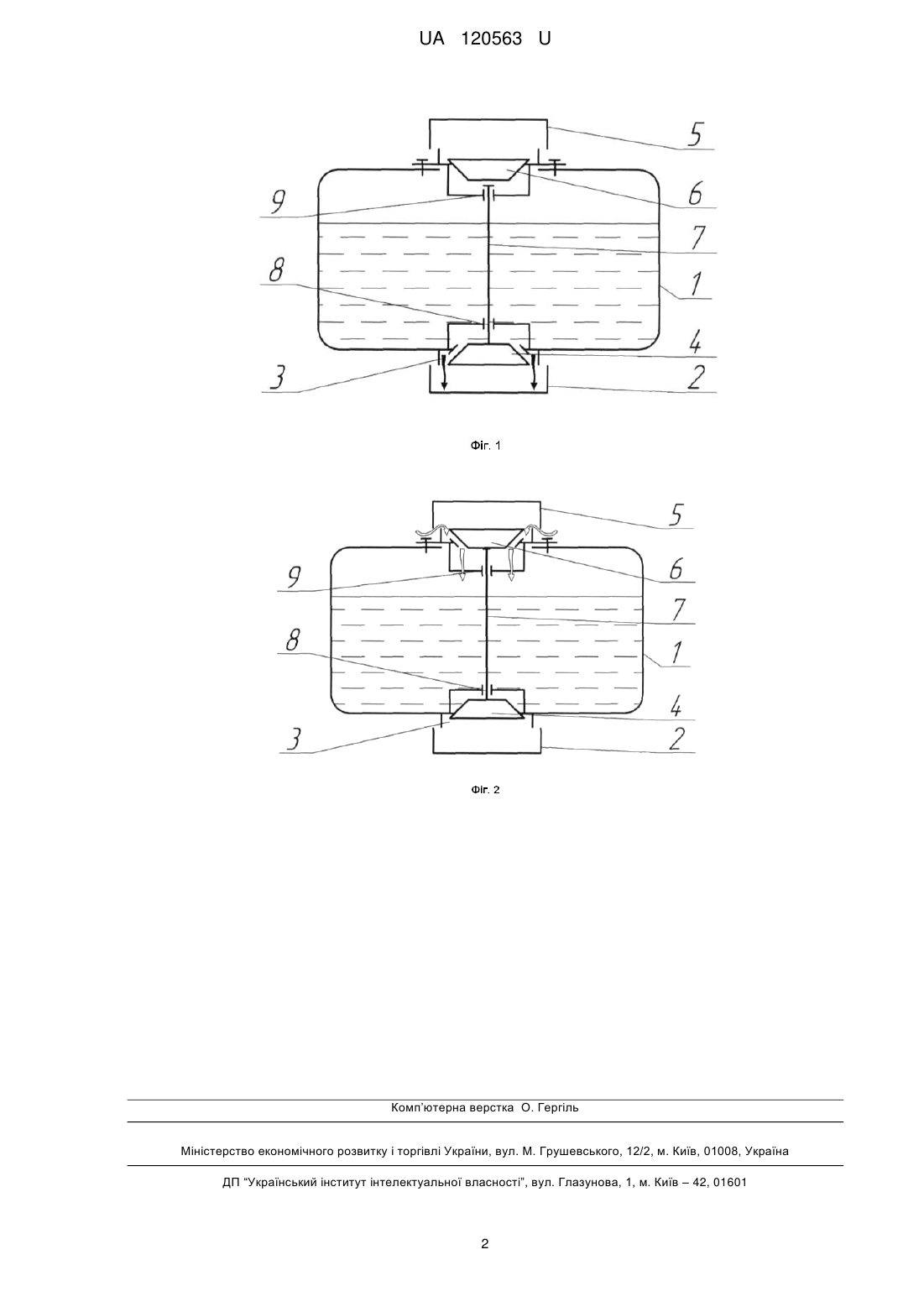

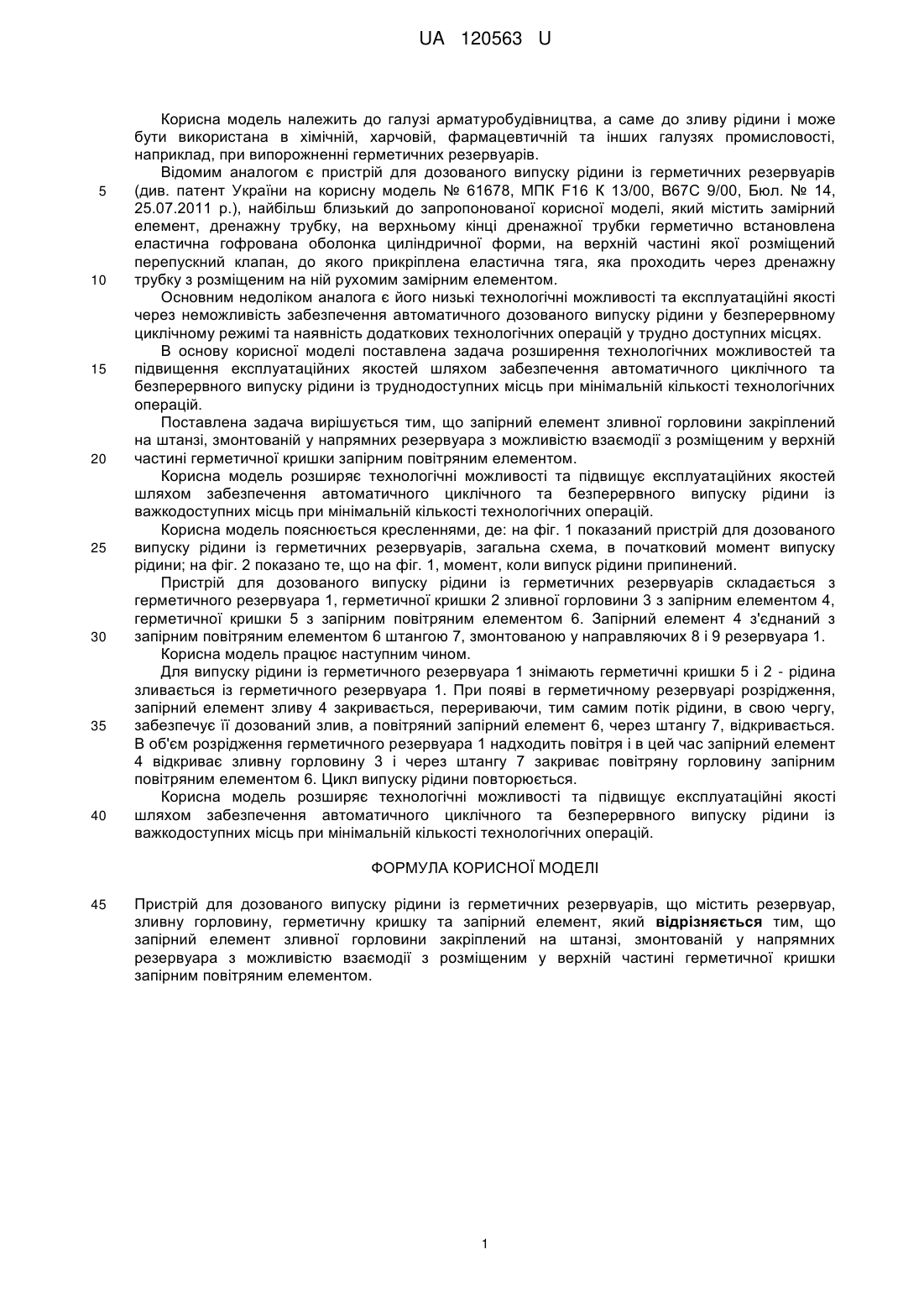

Реферат: Пристрій для дозованого випуску рідини із герметичних резервуарів містить резервуар, зливну горловину, герметичну кришку та запірний елемент. Запірний елемент зливної горловини закріплений на штанзі, змонтованій у напрямних резервуара з можливістю взаємодії з розміщеним у верхній частині герметичної кришки запірним повітряним елементом. UA 120563 U (54) ПРИСТРІЙ ДЛЯ ДОЗОВАНОГО ВИПУСКУ РІДИНИ ІЗ ГЕРМЕТИЧНИХ РЕЗЕРВУАРІВ UA 120563 U UA 120563 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі арматуробудівництва, а саме до зливу рідини і може бути використана в хімічній, харчовій, фармацевтичній та інших галузях промисловості, наприклад, при випорожненні герметичних резервуарів. Відомим аналогом є пристрій для дозованого випуску рідини із герметичних резервуарів (див. патент України на корисну модель № 61678, МПК F16 К 13/00, В67С 9/00, Бюл. № 14, 25.07.2011 р.), найбільш близький до запропонованої корисної моделі, який містить замірний елемент, дренажну трубку, на верхньому кінці дренажної трубки герметично встановлена еластична гофрована оболонка циліндричної форми, на верхній частині якої розміщений перепускний клапан, до якого прикріплена еластична тяга, яка проходить через дренажну трубку з розміщеним на ній рухомим замірним елементом. Основним недоліком аналога є його низькі технологічні можливості та експлуатаційні якості через неможливість забезпечення автоматичного дозованого випуску рідини у безперервному циклічному режимі та наявність додаткових технологічних операцій у трудно доступних місцях. В основу корисної моделі поставлена задача розширення технологічних можливостей та підвищення експлуатаційних якостей шляхом забезпечення автоматичного циклічного та безперервного випуску рідини із труднодоступних місць при мінімальній кількості технологічних операцій. Поставлена задача вирішується тим, що запірний елемент зливної горловини закріплений на штанзі, змонтованій у напрямних резервуара з можливістю взаємодії з розміщеним у верхній частині герметичної кришки запірним повітряним елементом. Корисна модель розширяє технологічні можливості та підвищує експлуатаційних якостей шляхом забезпечення автоматичного циклічного та безперервного випуску рідини із важкодоступних місць при мінімальній кількості технологічних операцій. Корисна модель пояснюється кресленнями, де: на фіг. 1 показаний пристрій для дозованого випуску рідини із герметичних резервуарів, загальна схема, в початковий момент випуску рідини; на фіг. 2 показано те, що на фіг. 1, момент, коли випуск рідини припинений. Пристрій для дозованого випуску рідини із герметичних резервуарів складається з герметичного резервуара 1, герметичної кришки 2 зливної горловини 3 з запірним елементом 4, герметичної кришки 5 з запірним повітряним елементом 6. Запірний елемент 4 з'єднаний з запірним повітряним елементом 6 штангою 7, змонтованою у направляючих 8 і 9 резервуара 1. Корисна модель працює наступним чином. Для випуску рідини із герметичного резервуара 1 знімають герметичні кришки 5 і 2 - рідина зливається із герметичного резервуара 1. При появі в герметичному резервуарі розрідження, запірний елемент зливу 4 закривається, перериваючи, тим самим потік рідини, в свою чергу, забезпечує її дозований злив, а повітряний запірний елемент 6, через штангу 7, відкривається. В об'єм розрідження герметичного резервуара 1 надходить повітря і в цей час запірний елемент 4 відкриває зливну горловину 3 і через штангу 7 закриває повітряну горловину запірним повітряним елементом 6. Цикл випуску рідини повторюється. Корисна модель розширяє технологічні можливості та підвищує експлуатаційні якості шляхом забезпечення автоматичного циклічного та безперервного випуску рідини із важкодоступних місць при мінімальній кількості технологічних операцій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для дозованого випуску рідини із герметичних резервуарів, що містить резервуар, зливну горловину, герметичну кришку та запірний елемент, який відрізняється тим, що запірний елемент зливної горловини закріплений на штанзі, змонтованій у напрямних резервуара з можливістю взаємодії з розміщеним у верхній частині герметичної кришки запірним повітряним елементом. 1 UA 120563 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
