Пристрій для дозованого випуску рідини із герметичних резервуарів

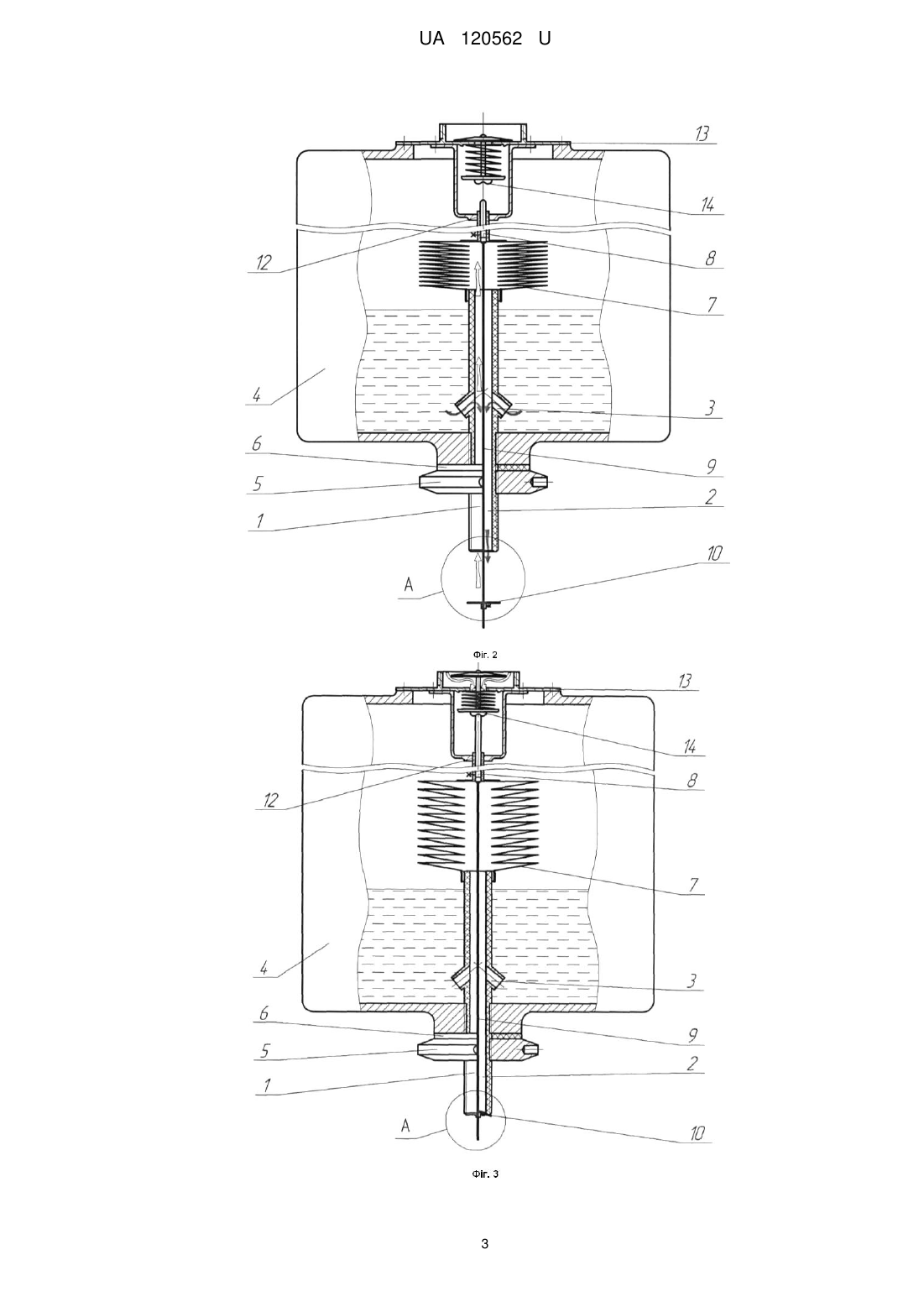

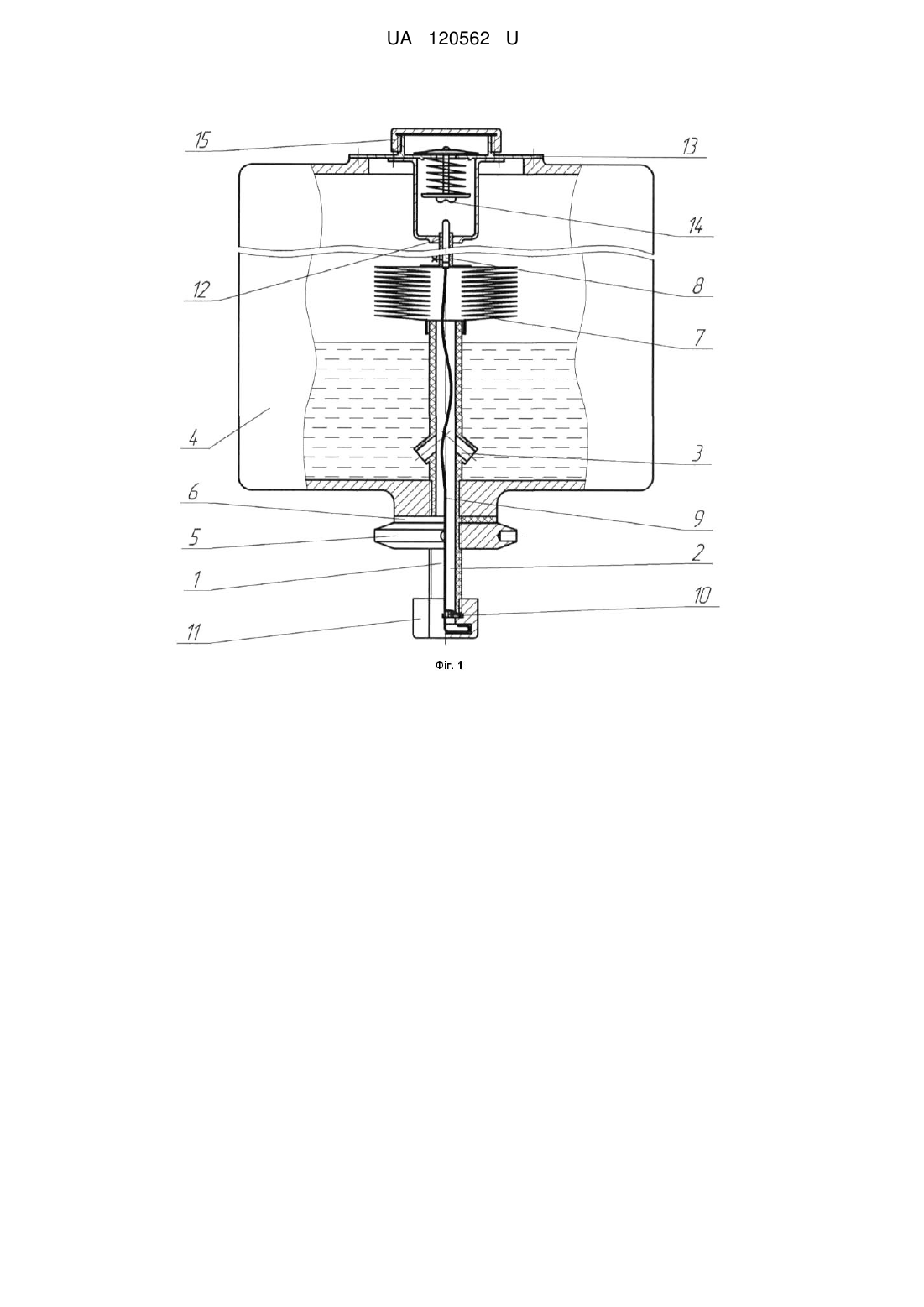

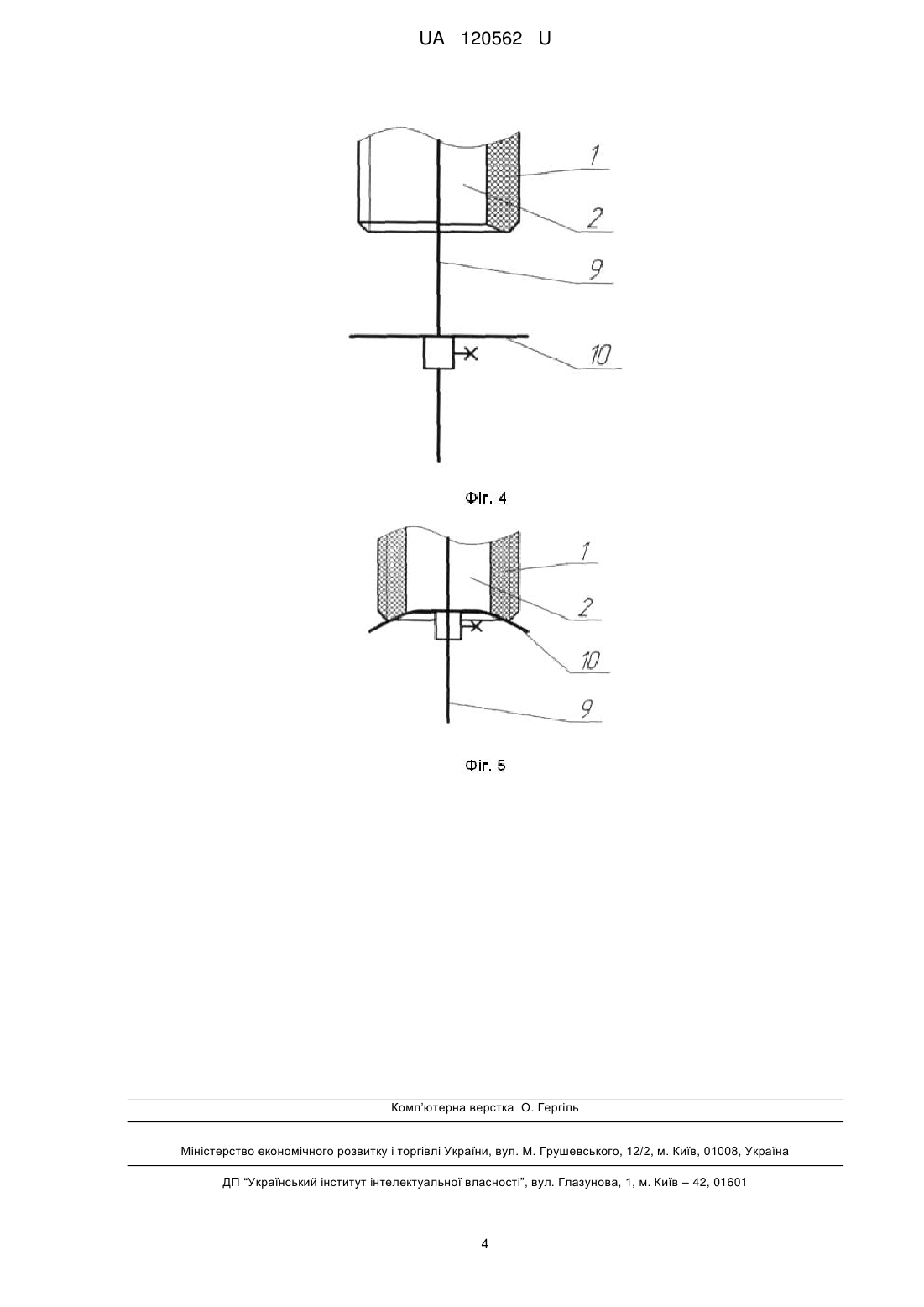

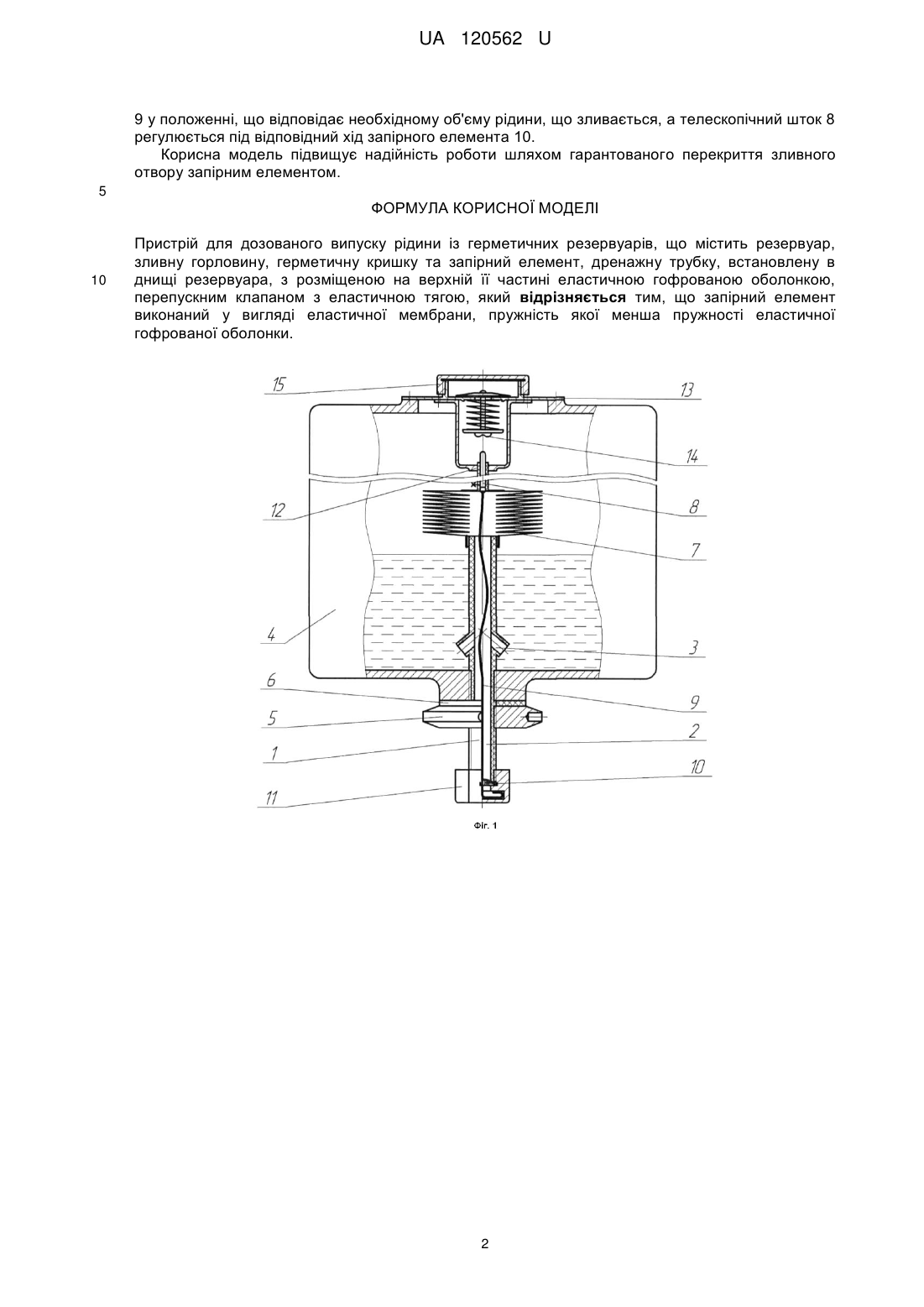

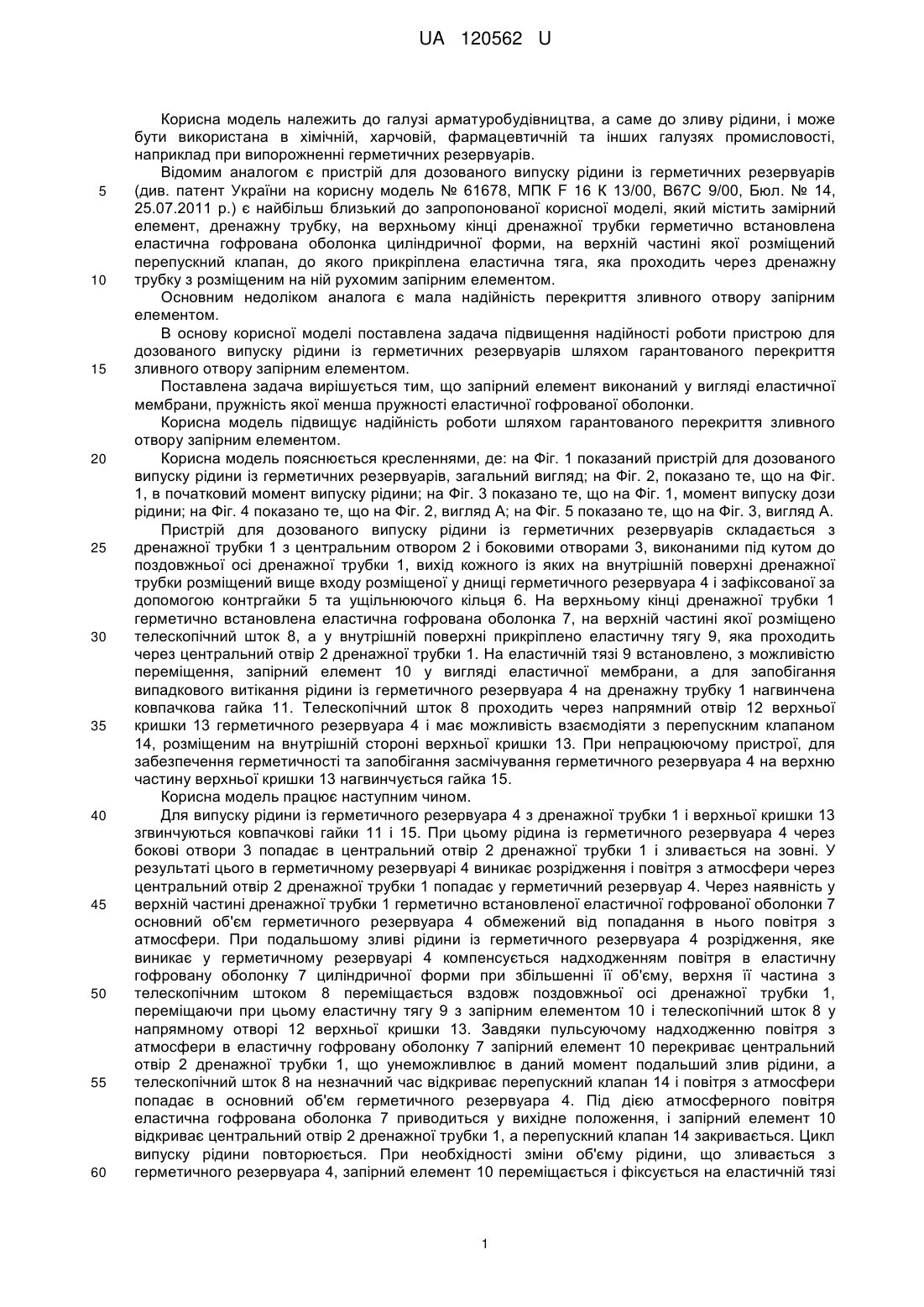

Реферат: Пристрій для дозованого випуску рідини із герметичних резервуарів містить резервуар, зливну горловину, герметичну кришку та запірний елемент, дренажну трубку. дренажна трубка встановлена в днищі резервуара, з розміщеною на верхній її частині еластичною гофрованою оболонкою, перепускним клапаном з еластичною тягою. Запірний елемент виконаний у вигляді еластичної мембрани, пружність якої менша пружності еластичної гофрованої оболонки. UA 120562 U (54) ПРИСТРІЙ ДЛЯ ДОЗОВАНОГО ВИПУСКУ РІДИНИ ІЗ ГЕРМЕТИЧНИХ РЕЗЕРВУАРІВ UA 120562 U UA 120562 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі арматуробудівництва, а саме до зливу рідини, і може бути використана в хімічній, харчовій, фармацевтичній та інших галузях промисловості, наприклад при випорожненні герметичних резервуарів. Відомим аналогом є пристрій для дозованого випуску рідини із герметичних резервуарів (див. патент України на корисну модель № 61678, МПК F 16 К 13/00, В67С 9/00, Бюл. № 14, 25.07.2011 р.) є найбільш близький до запропонованої корисної моделі, який містить замірний елемент, дренажну трубку, на верхньому кінці дренажної трубки герметично встановлена еластична гофрована оболонка циліндричної форми, на верхній частині якої розміщений перепускний клапан, до якого прикріплена еластична тяга, яка проходить через дренажну трубку з розміщеним на ній рухомим запірним елементом. Основним недоліком аналога є мала надійність перекриття зливного отвору запірним елементом. В основу корисної моделі поставлена задача підвищення надійності роботи пристрою для дозованого випуску рідини із герметичних резервуарів шляхом гарантованого перекриття зливного отвору запірним елементом. Поставлена задача вирішується тим, що запірний елемент виконаний у вигляді еластичної мембрани, пружність якої менша пружності еластичної гофрованої оболонки. Корисна модель підвищує надійність роботи шляхом гарантованого перекриття зливного отвору запірним елементом. Корисна модель пояснюється кресленнями, де: на Фіг. 1 показаний пристрій для дозованого випуску рідини із герметичних резервуарів, загальний вигляд; на Фіг. 2, показано те, що на Фіг. 1, в початковий момент випуску рідини; на Фіг. 3 показано те, що на Фіг. 1, момент випуску дози рідини; на Фіг. 4 показано те, що на Фіг. 2, вигляд А; на Фіг. 5 показано те, що на Фіг. 3, вигляд А. Пристрій для дозованого випуску рідини із герметичних резервуарів складається з дренажної трубки 1 з центральним отвором 2 і боковими отворами 3, виконаними під кутом до поздовжньої осі дренажної трубки 1, вихід кожного із яких на внутрішній поверхні дренажної трубки розміщений вище входу розміщеної у днищі герметичного резервуара 4 і зафіксованої за допомогою контргайки 5 та ущільнюючого кільця 6. На верхньому кінці дренажної трубки 1 герметично встановлена еластична гофрована оболонка 7, на верхній частині якої розміщено телескопічний шток 8, а у внутрішній поверхні прикріплено еластичну тягу 9, яка проходить через центральний отвір 2 дренажної трубки 1. На еластичній тязі 9 встановлено, з можливістю переміщення, запірний елемент 10 у вигляді еластичної мембрани, а для запобігання випадкового витікання рідини із герметичного резервуара 4 на дренажну трубку 1 нагвинчена ковпачкова гайка 11. Телескопічний шток 8 проходить через напрямний отвір 12 верхньої кришки 13 герметичного резервуара 4 і має можливість взаємодіяти з перепускним клапаном 14, розміщеним на внутрішній стороні верхньої кришки 13. При непрацюючому пристрої, для забезпечення герметичності та запобігання засмічування герметичного резервуара 4 на верхню частину верхньої кришки 13 нагвинчується гайка 15. Корисна модель працює наступним чином. Для випуску рідини із герметичного резервуара 4 з дренажної трубки 1 і верхньої кришки 13 згвинчуються ковпачкові гайки 11 і 15. При цьому рідина із герметичного резервуара 4 через бокові отвори 3 попадає в центральний отвір 2 дренажної трубки 1 і зливається на зовні. У результаті цього в герметичному резервуарі 4 виникає розрідження і повітря з атмосфери через центральний отвір 2 дренажної трубки 1 попадає у герметичний резервуар 4. Через наявність у верхній частині дренажної трубки 1 герметично встановленої еластичної гофрованої оболонки 7 основний об'єм герметичного резервуара 4 обмежений від попадання в нього повітря з атмосфери. При подальшому зливі рідини із герметичного резервуара 4 розрідження, яке виникає у герметичному резервуарі 4 компенсується надходженням повітря в еластичну гофровану оболонку 7 циліндричної форми при збільшенні її об'єму, верхня її частина з телескопічним штоком 8 переміщається вздовж поздовжньої осі дренажної трубки 1, переміщаючи при цьому еластичну тягу 9 з запірним елементом 10 і телескопічний шток 8 у напрямному отворі 12 верхньої кришки 13. Завдяки пульсуючому надходженню повітря з атмосфери в еластичну гофровану оболонку 7 запірний елемент 10 перекриває центральний отвір 2 дренажної трубки 1, що унеможливлює в даний момент подальший злив рідини, а телескопічний шток 8 на незначний час відкриває перепускний клапан 14 і повітря з атмосфери попадає в основний об'єм герметичного резервуара 4. Під дією атмосферного повітря еластична гофрована оболонка 7 приводиться у вихідне положення, і запірний елемент 10 відкриває центральний отвір 2 дренажної трубки 1, а перепускний клапан 14 закривається. Цикл випуску рідини повторюється. При необхідності зміни об'єму рідини, що зливається з герметичного резервуара 4, запірний елемент 10 переміщається і фіксується на еластичній тязі 1 UA 120562 U 9 у положенні, що відповідає необхідному об'єму рідини, що зливається, а телескопічний шток 8 регулюється під відповідний хід запірного елемента 10. Корисна модель підвищує надійність роботи шляхом гарантованого перекриття зливного отвору запірним елементом. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пристрій для дозованого випуску рідини із герметичних резервуарів, що містить резервуар, зливну горловину, герметичну кришку та запірний елемент, дренажну трубку, встановлену в днищі резервуара, з розміщеною на верхній її частині еластичною гофрованою оболонкою, перепускним клапаном з еластичною тягою, який відрізняється тим, що запірний елемент виконаний у вигляді еластичної мембрани, пружність якої менша пружності еластичної гофрованої оболонки. 2 UA 120562 U 3 UA 120562 U Комп’ютерна верстка О. Гергіль Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
