Пристрій для дозованого випуску рідини із герметичних резервуарів

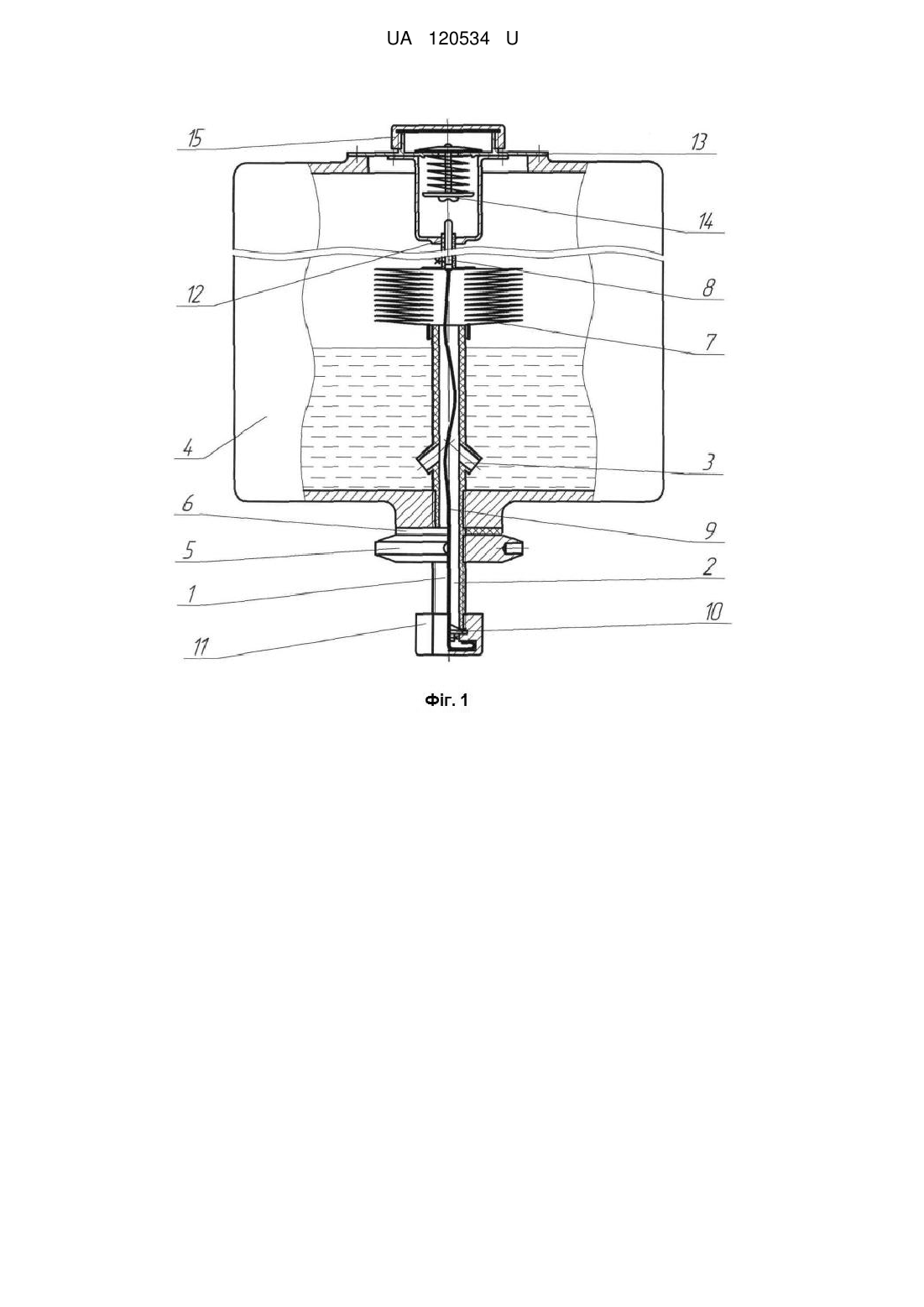

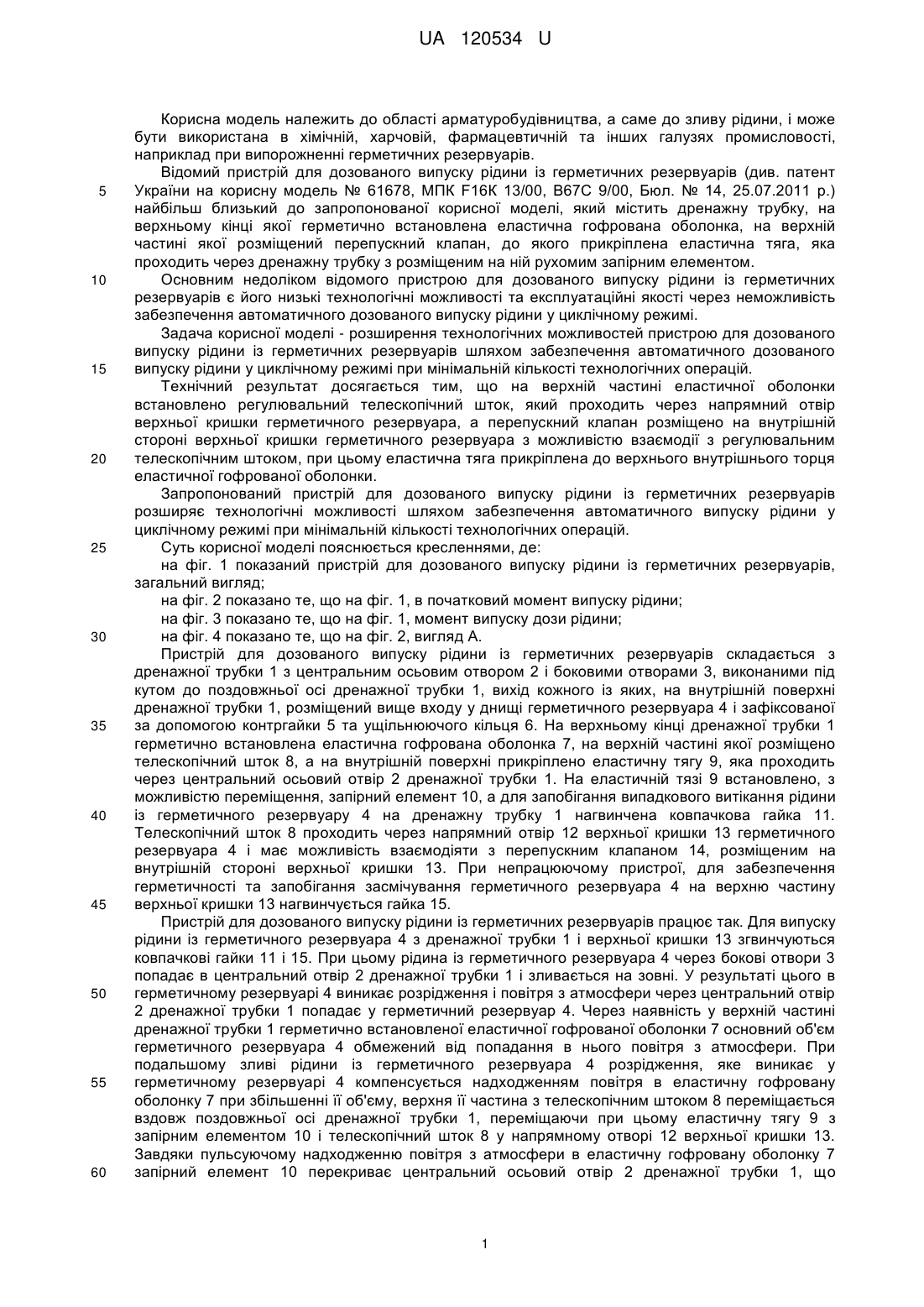

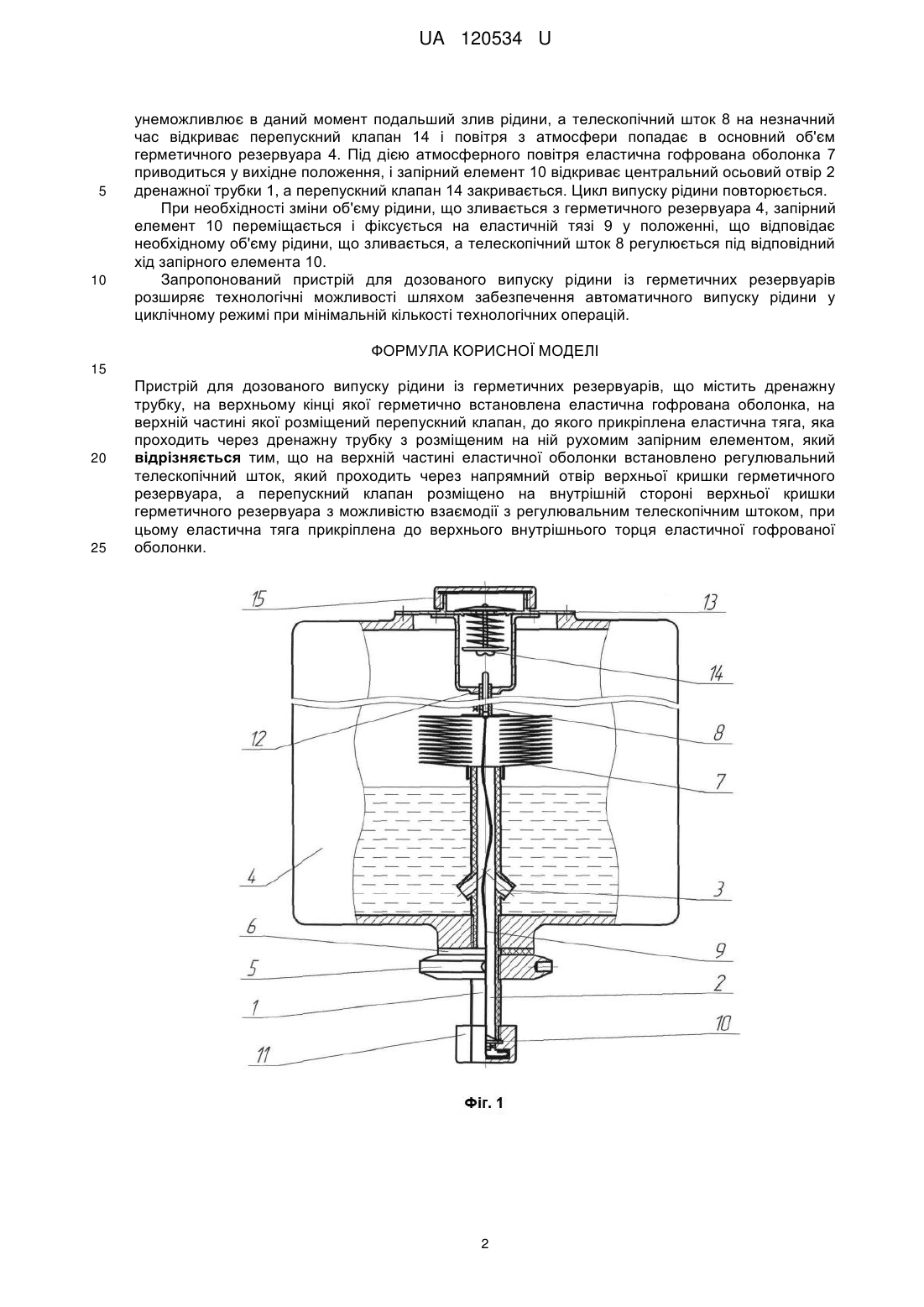

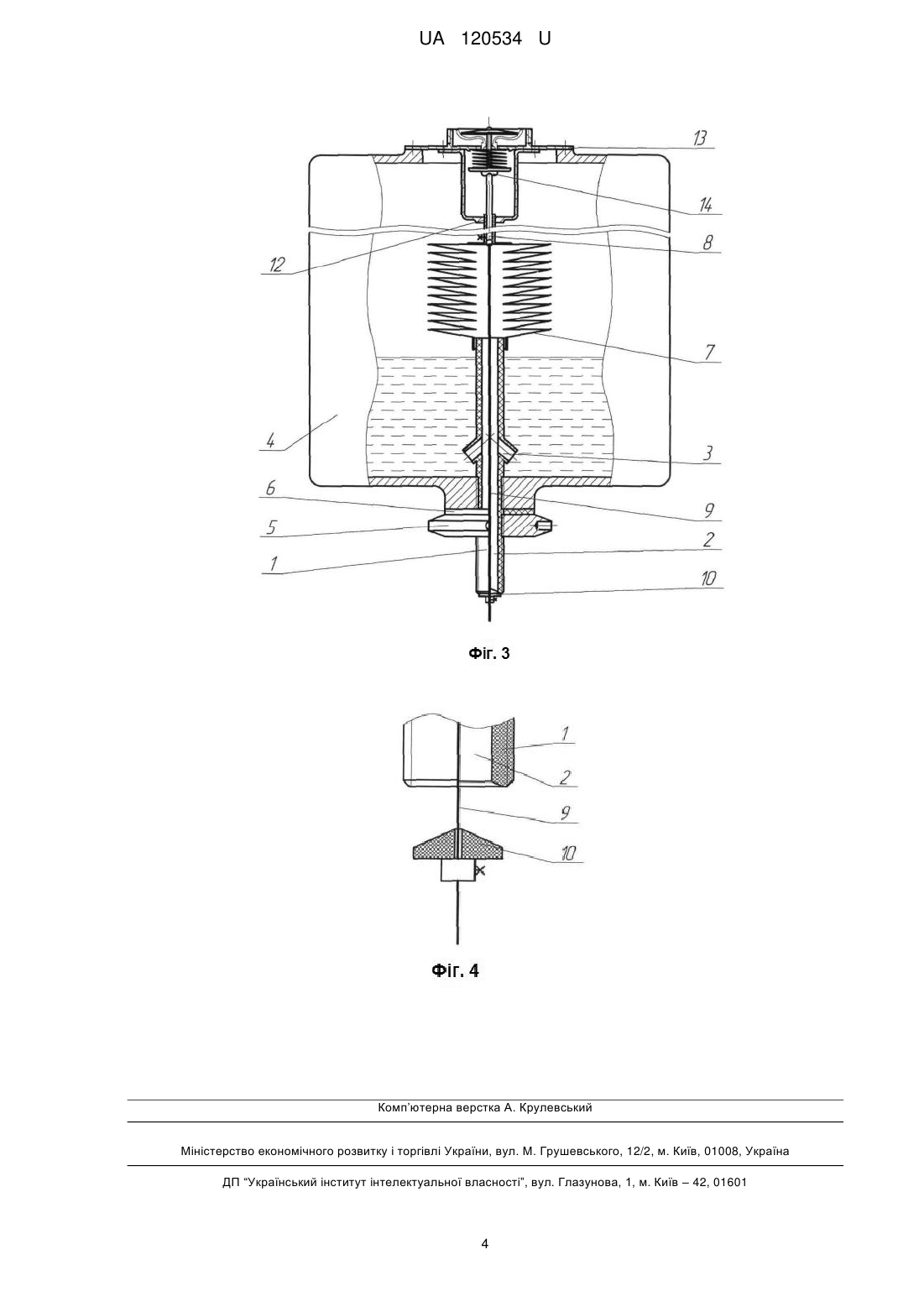

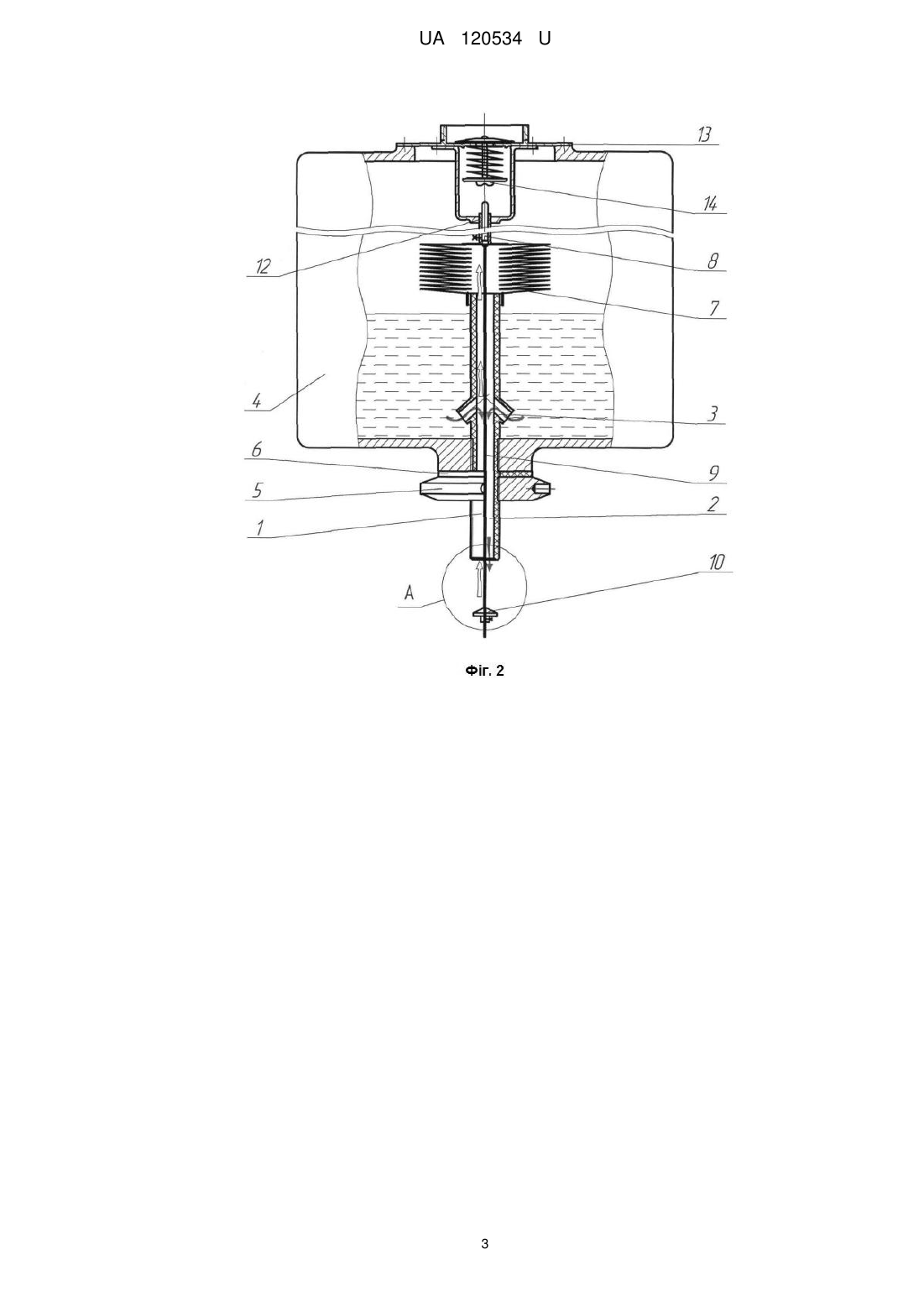

Реферат: Пристрій для дозованого випуску рідини із герметичних резервуарів має дренажну трубку, на верхньому кінці якої герметично встановлена еластична гофрована оболонка, на верхній частині якої розміщений перепускний клапан, до якого прикріплена еластична тяга, яка проходить через дренажну трубку з розміщеним на ній рухомим запірним елементом. На верхній частині еластичної оболонки встановлено регулювальний телескопічний шток, який проходить через напрямний отвір верхньої кришки герметичного резервуара. Перепускний клапан розміщено на внутрішній стороні верхньої кришки герметичного резервуара з можливістю взаємодії з регулювальним телескопічним штоком. Еластична тяга прикріплена до верхнього внутрішнього торця еластичної гофрованої оболонки. UA 120534 U (54) ПРИСТРІЙ ДЛЯ ДОЗОВАНОГО ВИПУСКУ РІДИНИ ІЗ ГЕРМЕТИЧНИХ РЕЗЕРВУАРІВ UA 120534 U UA 120534 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області арматуробудівництва, а саме до зливу рідини, і може бути використана в хімічній, харчовій, фармацевтичній та інших галузях промисловості, наприклад при випорожненні герметичних резервуарів. Відомий пристрій для дозованого випуску рідини із герметичних резервуарів (див. патент України на корисну модель № 61678, МПК F16К 13/00, В67С 9/00, Бюл. № 14, 25.07.2011 р.) найбільш близький до запропонованої корисної моделі, який містить дренажну трубку, на верхньому кінці якої герметично встановлена еластична гофрована оболонка, на верхній частині якої розміщений перепускний клапан, до якого прикріплена еластична тяга, яка проходить через дренажну трубку з розміщеним на ній рухомим запірним елементом. Основним недоліком відомого пристрою для дозованого випуску рідини із герметичних резервуарів є його низькі технологічні можливості та експлуатаційні якості через неможливість забезпечення автоматичного дозованого випуску рідини у циклічному режимі. Задача корисної моделі - розширення технологічних можливостей пристрою для дозованого випуску рідини із герметичних резервуарів шляхом забезпечення автоматичного дозованого випуску рідини у циклічному режимі при мінімальній кількості технологічних операцій. Технічний результат досягається тим, що на верхній частині еластичної оболонки встановлено регулювальний телескопічний шток, який проходить через напрямний отвір верхньої кришки герметичного резервуара, а перепускний клапан розміщено на внутрішній стороні верхньої кришки герметичного резервуара з можливістю взаємодії з регулювальним телескопічним штоком, при цьому еластична тяга прикріплена до верхнього внутрішнього торця еластичної гофрованої оболонки. Запропонований пристрій для дозованого випуску рідини із герметичних резервуарів розширяє технологічні можливості шляхом забезпечення автоматичного випуску рідини у циклічному режимі при мінімальній кількості технологічних операцій. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показаний пристрій для дозованого випуску рідини із герметичних резервуарів, загальний вигляд; на фіг. 2 показано те, що на фіг. 1, в початковий момент випуску рідини; на фіг. 3 показано те, що на фіг. 1, момент випуску дози рідини; на фіг. 4 показано те, що на фіг. 2, вигляд А. Пристрій для дозованого випуску рідини із герметичних резервуарів складається з дренажної трубки 1 з центральним осьовим отвором 2 і боковими отворами 3, виконаними під кутом до поздовжньої осі дренажної трубки 1, вихід кожного із яких, на внутрішній поверхні дренажної трубки 1, розміщений вище входу у днищі герметичного резервуара 4 і зафіксованої за допомогою контргайки 5 та ущільнюючого кільця 6. На верхньому кінці дренажної трубки 1 герметично встановлена еластична гофрована оболонка 7, на верхній частині якої розміщено телескопічний шток 8, а на внутрішній поверхні прикріплено еластичну тягу 9, яка проходить через центральний осьовий отвір 2 дренажної трубки 1. На еластичній тязі 9 встановлено, з можливістю переміщення, запірний елемент 10, а для запобігання випадкового витікання рідини із герметичного резервуару 4 на дренажну трубку 1 нагвинчена ковпачкова гайка 11. Телескопічний шток 8 проходить через напрямний отвір 12 верхньої кришки 13 герметичного резервуара 4 і має можливість взаємодіяти з перепускним клапаном 14, розміщеним на внутрішній стороні верхньої кришки 13. При непрацюючому пристрої, для забезпечення герметичності та запобігання засмічування герметичного резервуара 4 на верхню частину верхньої кришки 13 нагвинчується гайка 15. Пристрій для дозованого випуску рідини із герметичних резервуарів працює так. Для випуску рідини із герметичного резервуара 4 з дренажної трубки 1 і верхньої кришки 13 згвинчуються ковпачкові гайки 11 і 15. При цьому рідина із герметичного резервуара 4 через бокові отвори 3 попадає в центральний отвір 2 дренажної трубки 1 і зливається на зовні. У результаті цього в герметичному резервуарі 4 виникає розрідження і повітря з атмосфери через центральний отвір 2 дренажної трубки 1 попадає у герметичний резервуар 4. Через наявність у верхній частині дренажної трубки 1 герметично встановленої еластичної гофрованої оболонки 7 основний об'єм герметичного резервуара 4 обмежений від попадання в нього повітря з атмосфери. При подальшому зливі рідини із герметичного резервуара 4 розрідження, яке виникає у герметичному резервуарі 4 компенсується надходженням повітря в еластичну гофровану оболонку 7 при збільшенні її об'єму, верхня її частина з телескопічним штоком 8 переміщається вздовж поздовжньої осі дренажної трубки 1, переміщаючи при цьому еластичну тягу 9 з запірним елементом 10 і телескопічний шток 8 у напрямному отворі 12 верхньої кришки 13. Завдяки пульсуючому надходженню повітря з атмосфери в еластичну гофровану оболонку 7 запірний елемент 10 перекриває центральний осьовий отвір 2 дренажної трубки 1, що 1 UA 120534 U 5 10 унеможливлює в даний момент подальший злив рідини, а телескопічний шток 8 на незначний час відкриває перепускний клапан 14 і повітря з атмосфери попадає в основний об'єм герметичного резервуара 4. Під дією атмосферного повітря еластична гофрована оболонка 7 приводиться у вихідне положення, і запірний елемент 10 відкриває центральний осьовий отвір 2 дренажної трубки 1, а перепускний клапан 14 закривається. Цикл випуску рідини повторюється. При необхідності зміни об'єму рідини, що зливається з герметичного резервуара 4, запірний елемент 10 переміщається і фіксується на еластичній тязі 9 у положенні, що відповідає необхідному об'єму рідини, що зливається, а телескопічний шток 8 регулюється під відповідний хід запірного елемента 10. Запропонований пристрій для дозованого випуску рідини із герметичних резервуарів розширяє технологічні можливості шляхом забезпечення автоматичного випуску рідини у циклічному режимі при мінімальній кількості технологічних операцій. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 25 Пристрій для дозованого випуску рідини із герметичних резервуарів, що містить дренажну трубку, на верхньому кінці якої герметично встановлена еластична гофрована оболонка, на верхній частині якої розміщений перепускний клапан, до якого прикріплена еластична тяга, яка проходить через дренажну трубку з розміщеним на ній рухомим запірним елементом, який відрізняється тим, що на верхній частині еластичної оболонки встановлено регулювальний телескопічний шток, який проходить через напрямний отвір верхньої кришки герметичного резервуара, а перепускний клапан розміщено на внутрішній стороні верхньої кришки герметичного резервуара з можливістю взаємодії з регулювальним телескопічним штоком, при цьому еластична тяга прикріплена до верхнього внутрішнього торця еластичної гофрованої оболонки. 2 UA 120534 U 3 UA 120534 U Комп’ютерна верстка А. Крулевський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
