Спосіб вимірювання контактно-альвеолярної висоти

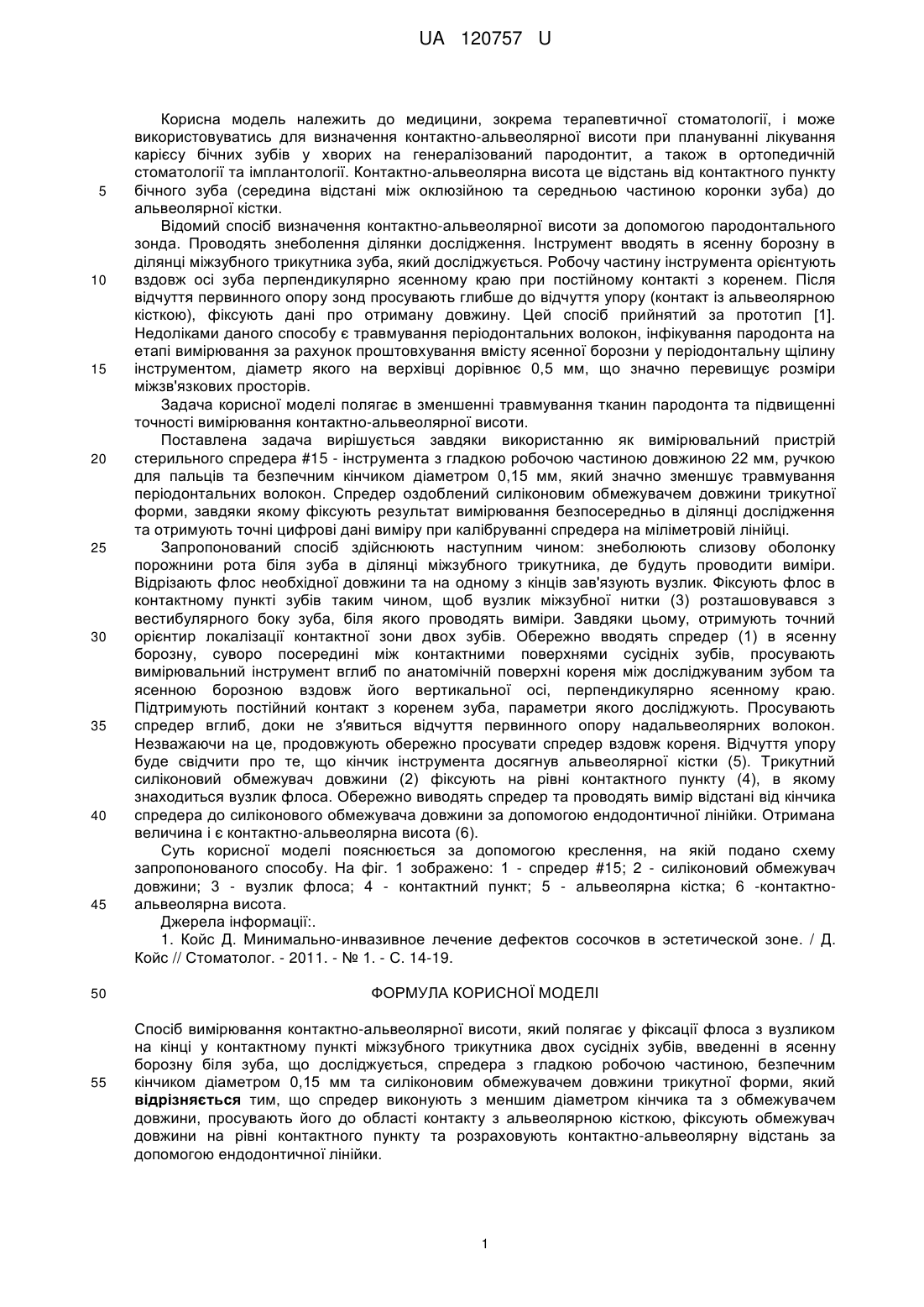

Реферат: Спосіб вимірювання контактно-альвеолярної висоти полягає у фіксації флоса з вузликом на кінці у контактному пункті міжзубного трикутника двох сусідніх зубів, введенні в ясенну борозну біля зуба, що досліджується, спредера з гладкою робочою частиною, безпечним кінчиком діаметром 0,15 мм та силіконовим обмежувачем довжини трикутної форми. При цьому спредер виконують з меншим діаметром кінчика та з обмежувачем довжини, просувають його до області контакту з альвеолярною кісткою, фіксують обмежувач довжини на рівні контактного пункту та розраховують контактно-альвеолярну відстань за допомогою ендодонтичної лінійки. UA 120757 U (12) UA 120757 U UA 120757 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема терапевтичної стоматології, і може використовуватись для визначення контактно-альвеолярної висоти при плануванні лікування карієсу бічних зубів у хворих на генералізований пародонтит, а також в ортопедичній стоматології та імплантології. Контактно-альвеолярна висота це відстань від контактного пункту бічного зуба (середина відстані між оклюзійною та середньою частиною коронки зуба) до альвеолярної кістки. Відомий спосіб визначення контактно-альвеолярної висоти за допомогою пародонтального зонда. Проводять знеболення ділянки дослідження. Інструмент вводять в ясенну борозну в ділянці міжзубного трикутника зуба, який досліджується. Робочу частину інструмента орієнтують вздовж осі зуба перпендикулярно ясенному краю при постійному контакті з коренем. Після відчуття первинного опору зонд просувають глибше до відчуття упору (контакт із альвеолярною кісткою), фіксують дані про отриману довжину. Цей спосіб прийнятий за прототип [1]. Недоліками даного способу є травмування періодонтальних волокон, інфікування пародонта на етапі вимірювання за рахунок проштовхування вмісту ясенної борозни у періодонтальну щілину інструментом, діаметр якого на верхівці дорівнює 0,5 мм, що значно перевищує розміри міжзв'язкових просторів. Задача корисної моделі полягає в зменшенні травмування тканин пародонта та підвищенні точності вимірювання контактно-альвеолярної висоти. Поставлена задача вирішується завдяки використанню як вимірювальний пристрій стерильного спредера #15 - інструмента з гладкою робочою частиною довжиною 22 мм, ручкою для пальців та безпечним кінчиком діаметром 0,15 мм, який значно зменшує травмування періодонтальних волокон. Спредер оздоблений силіконовим обмежувачем довжини трикутної форми, завдяки якому фіксують результат вимірювання безпосередньо в ділянці дослідження та отримують точні цифрові дані виміру при калібруванні спредера на міліметровій лінійці. Запропонований спосіб здійснюють наступним чином: знеболюють слизову оболонку порожнини рота біля зуба в ділянці міжзубного трикутника, де будуть проводити виміри. Відрізають флос необхідної довжини та на одному з кінців зав'язують вузлик. Фіксують флос в контактному пункті зубів таким чином, щоб вузлик міжзубної нитки (3) розташовувався з вестибулярного боку зуба, біля якого проводять виміри. Завдяки цьому, отримують точний орієнтир локалізації контактної зони двох зубів. Обережно вводять спредер (1) в ясенну борозну, суворо посередині між контактними поверхнями сусідніх зубів, просувають вимірювальний інструмент вглиб по анатомічній поверхні кореня між досліджуваним зубом та ясенною борозною вздовж його вертикальної осі, перпендикулярно ясенному краю. Підтримують постійний контакт з коренем зуба, параметри якого досліджують. Просувають спредер вглиб, доки не з′явиться відчуття первинного опору надальвеолярних волокон. Незважаючи на це, продовжують обережно просувати спредер вздовж кореня. Відчуття упору буде свідчити про те, що кінчик інструмента досягнув альвеолярної кістки (5). Трикутний силіконовий обмежувач довжини (2) фіксують на рівні контактного пункту (4), в якому знаходиться вузлик флоса. Обережно виводять спредер та проводять вимір відстані від кінчика спредера до силіконового обмежувача довжини за допомогою ендодонтичної лінійки. Отримана величина і є контактно-альвеолярна висота (6). Суть корисної моделі пояснюється за допомогою креслення, на якій подано схему запропонованого способу. На фіг. 1 зображено: 1 - спредер #15; 2 - силіконовий обмежувач довжини; 3 - вузлик флоса; 4 - контактний пункт; 5 - альвеолярна кістка; 6 -контактноальвеолярна висота. Джерела інформації:. 1. Койс Д. Минимально-инвазивное лечение дефектов сосочков в эстетической зоне. / Д. Койс // Стоматолог. - 2011. - № 1. - С. 14-19. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб вимірювання контактно-альвеолярної висоти, який полягає у фіксації флоса з вузликом на кінці у контактному пункті міжзубного трикутника двох сусідніх зубів, введенні в ясенну борозну біля зуба, що досліджується, спредера з гладкою робочою частиною, безпечним кінчиком діаметром 0,15 мм та силіконовим обмежувачем довжини трикутної форми, який відрізняється тим, що спредер виконують з меншим діаметром кінчика та з обмежувачем довжини, просувають його до області контакту з альвеолярною кісткою, фіксують обмежувач довжини на рівні контактного пункту та розраховують контактно-альвеолярну відстань за допомогою ендодонтичної лінійки. 1 UA 120757 U Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
