Спосіб послідовного запуску генератора за допомогою основного і додаткового приводів

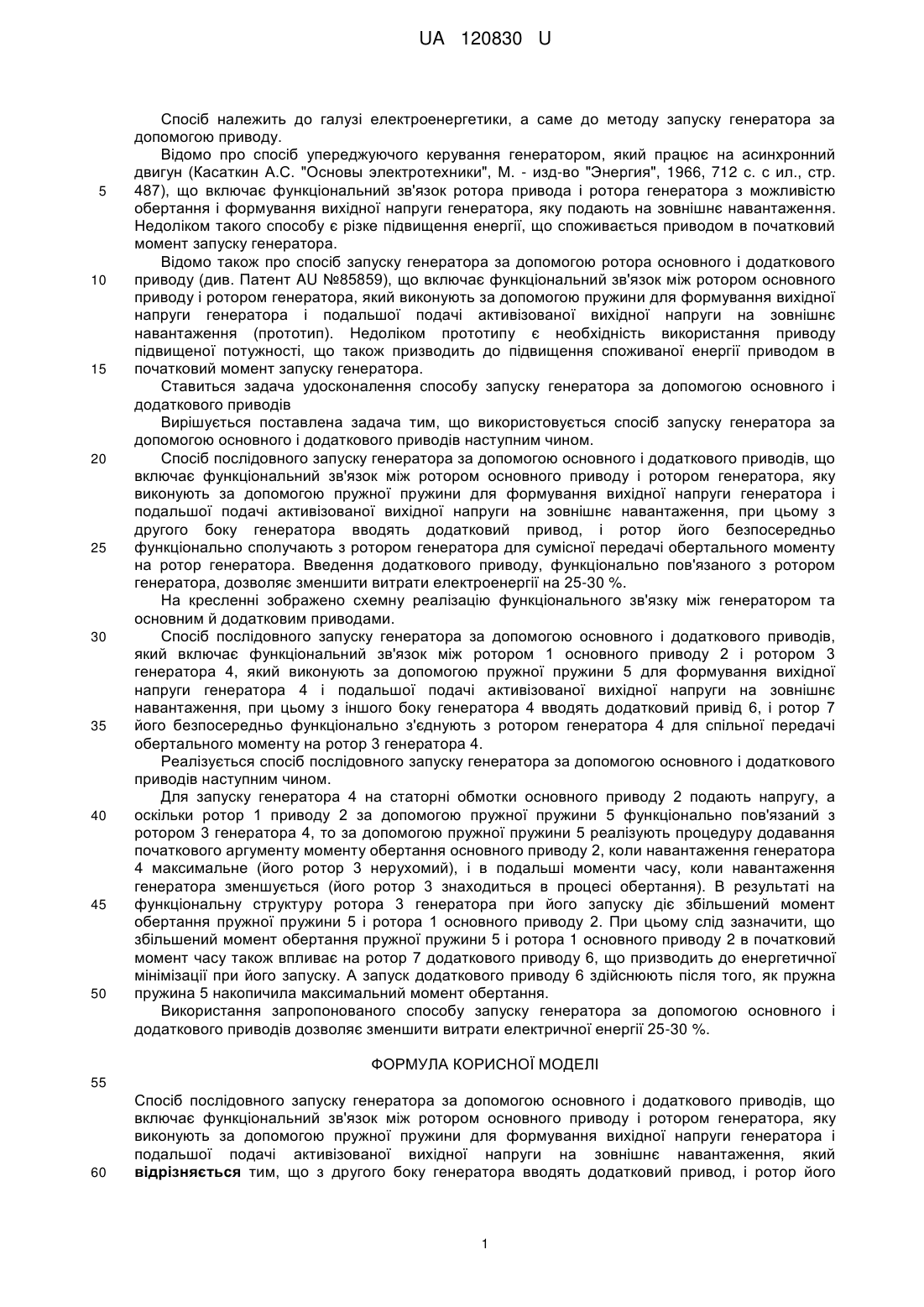

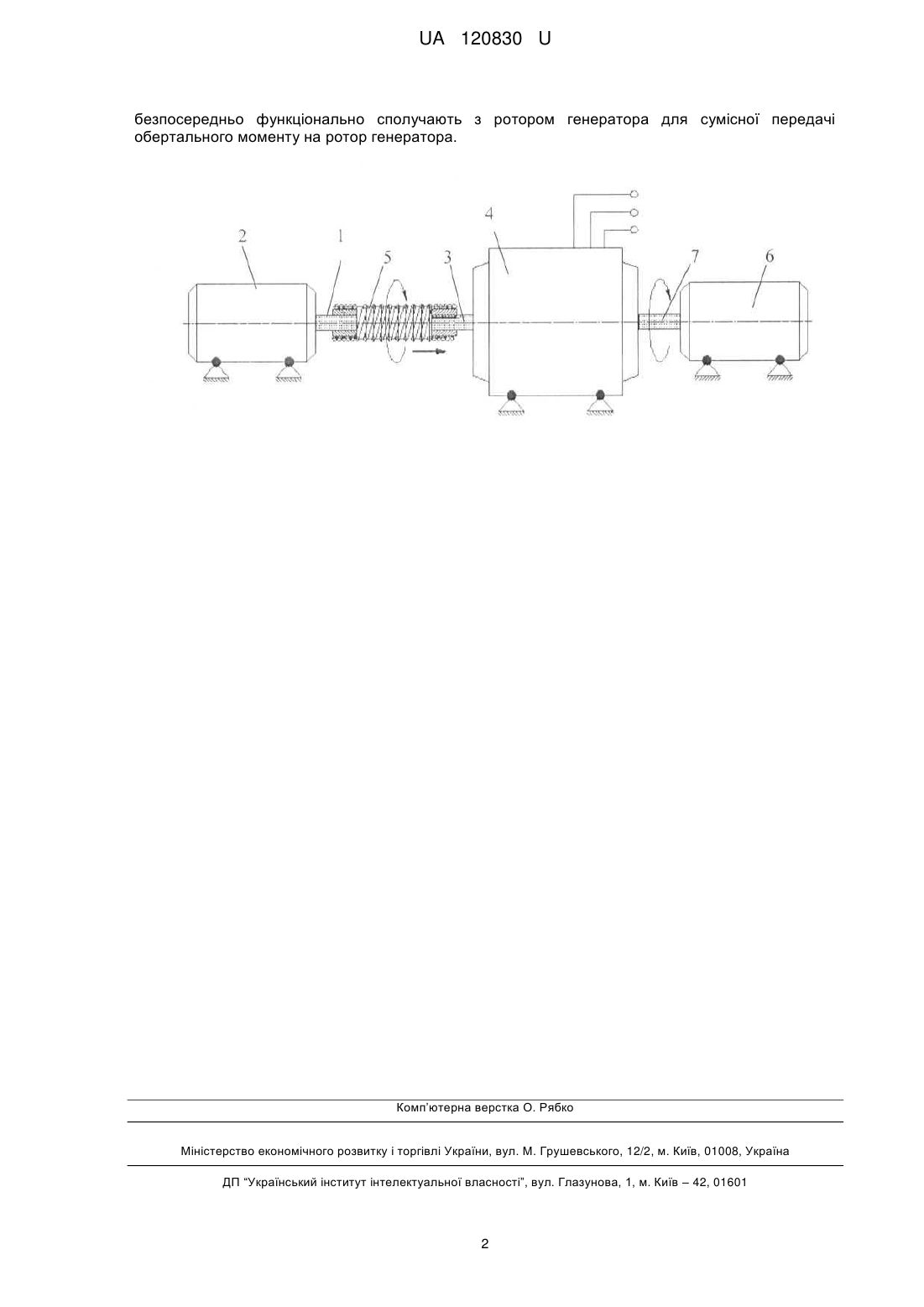

Реферат: Спосіб послідовного запуску генератора за допомогою основного і додаткового приводів, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, яку виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, причому з другого боку генератора вводять додатковий привод, і ротор його безпосередньо функціонально сполучають з ротором генератора для сумісної передачі обертального моменту на ротор генератора. UA 120830 U (12) UA 120830 U UA 120830 U 5 10 15 20 25 30 35 40 45 50 Спосіб належить до галузі електроенергетики, а саме до методу запуску генератора за допомогою приводу. Відомо про спосіб упереджуючого керування генератором, який працює на асинхронний двигун (Касаткин А.С. "Основы электротехники", М. - изд-во "Энергия", 1966, 712 с. с ил., стр. 487), що включає функціональний зв'язок ротора привода і ротора генератора з можливістю обертання і формування вихідної напруги генератора, яку подають на зовнішнє навантаження. Недоліком такого способу є різке підвищення енергії, що споживається приводом в початковий момент запуску генератора. Відомо також про спосіб запуску генератора за допомогою ротора основного і додаткового приводу (див. Патент AU №85859), що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження (прототип). Недоліком прототипу є необхідність використання приводу підвищеної потужності, що також призводить до підвищення споживаної енергії приводом в початковий момент запуску генератора. Ставиться задача удосконалення способу запуску генератора за допомогою основного і додаткового приводів Вирішується поставлена задача тим, що використовується спосіб запуску генератора за допомогою основного і додаткового приводів наступним чином. Спосіб послідовного запуску генератора за допомогою основного і додаткового приводів, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, яку виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, при цьому з другого боку генератора вводять додатковий привод, і ротор його безпосередньо функціонально сполучають з ротором генератора для сумісної передачі обертального моменту на ротор генератора. Введення додаткового приводу, функціонально пов'язаного з ротором генератора, дозволяє зменшити витрати електроенергії на 25-30 %. На кресленні зображено схемну реалізацію функціонального зв'язку між генератором та основним й додатковим приводами. Спосіб послідовного запуску генератора за допомогою основного і додаткового приводів, який включає функціональний зв'язок між ротором 1 основного приводу 2 і ротором 3 генератора 4, який виконують за допомогою пружної пружини 5 для формування вихідної напруги генератора 4 і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, при цьому з іншого боку генератора 4 вводять додатковий привід 6, і ротор 7 його безпосередньо функціонально з'єднують з ротором генератора 4 для спільної передачі обертального моменту на ротор 3 генератора 4. Реалізується спосіб послідовного запуску генератора за допомогою основного і додаткового приводів наступним чином. Для запуску генератора 4 на статорні обмотки основного приводу 2 подають напругу, а оскільки ротор 1 приводу 2 за допомогою пружної пружини 5 функціонально пов'язаний з ротором 3 генератора 4, то за допомогою пружної пружини 5 реалізують процедуру додавання початкового аргументу моменту обертання основного приводу 2, коли навантаження генератора 4 максимальне (його ротор 3 нерухомий), і в подальші моменти часу, коли навантаження генератора зменшується (його ротор 3 знаходиться в процесі обертання). В результаті на функціональну структуру ротора 3 генератора при його запуску діє збільшений момент обертання пружної пружини 5 і ротора 1 основного приводу 2. При цьому слід зазначити, що збільшений момент обертання пружної пружини 5 і ротора 1 основного приводу 2 в початковий момент часу також впливає на ротор 7 додаткового приводу 6, що призводить до енергетичної мінімізації при його запуску. А запуск додаткового приводу 6 здійснюють після того, як пружна пружина 5 накопичила максимальний момент обертання. Використання запропонованого способу запуску генератора за допомогою основного і додаткового приводів дозволяє зменшити витрати електричної енергії 25-30 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб послідовного запуску генератора за допомогою основного і додаткового приводів, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, яку виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, який відрізняється тим, що з другого боку генератора вводять додатковий привод, і ротор його 1 UA 120830 U безпосередньо функціонально сполучають з ротором генератора для сумісної передачі обертального моменту на ротор генератора. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
