Спосіб одночасного запуску генератора за допомогою основного і додаткового приводів з пружними пружинами

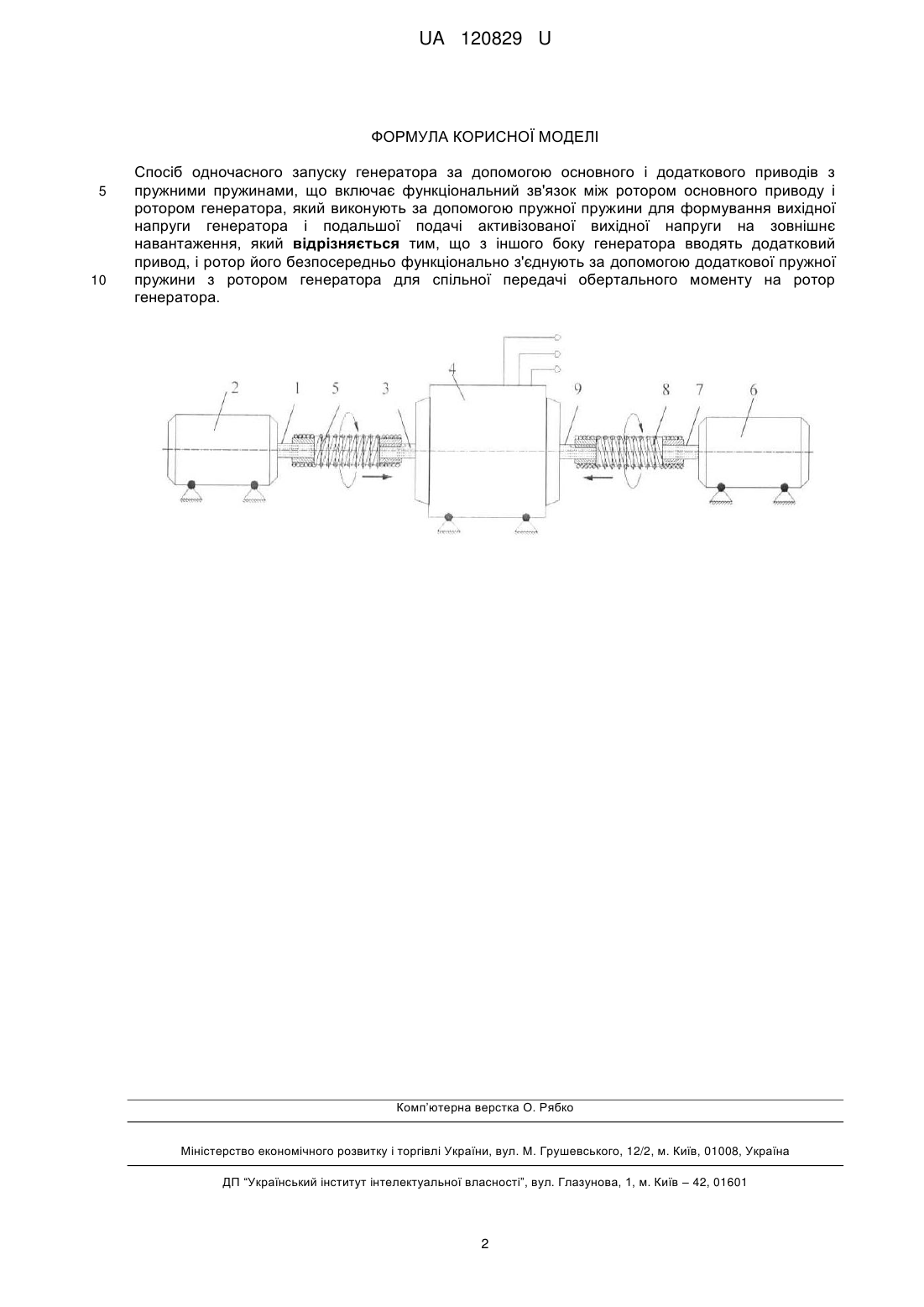

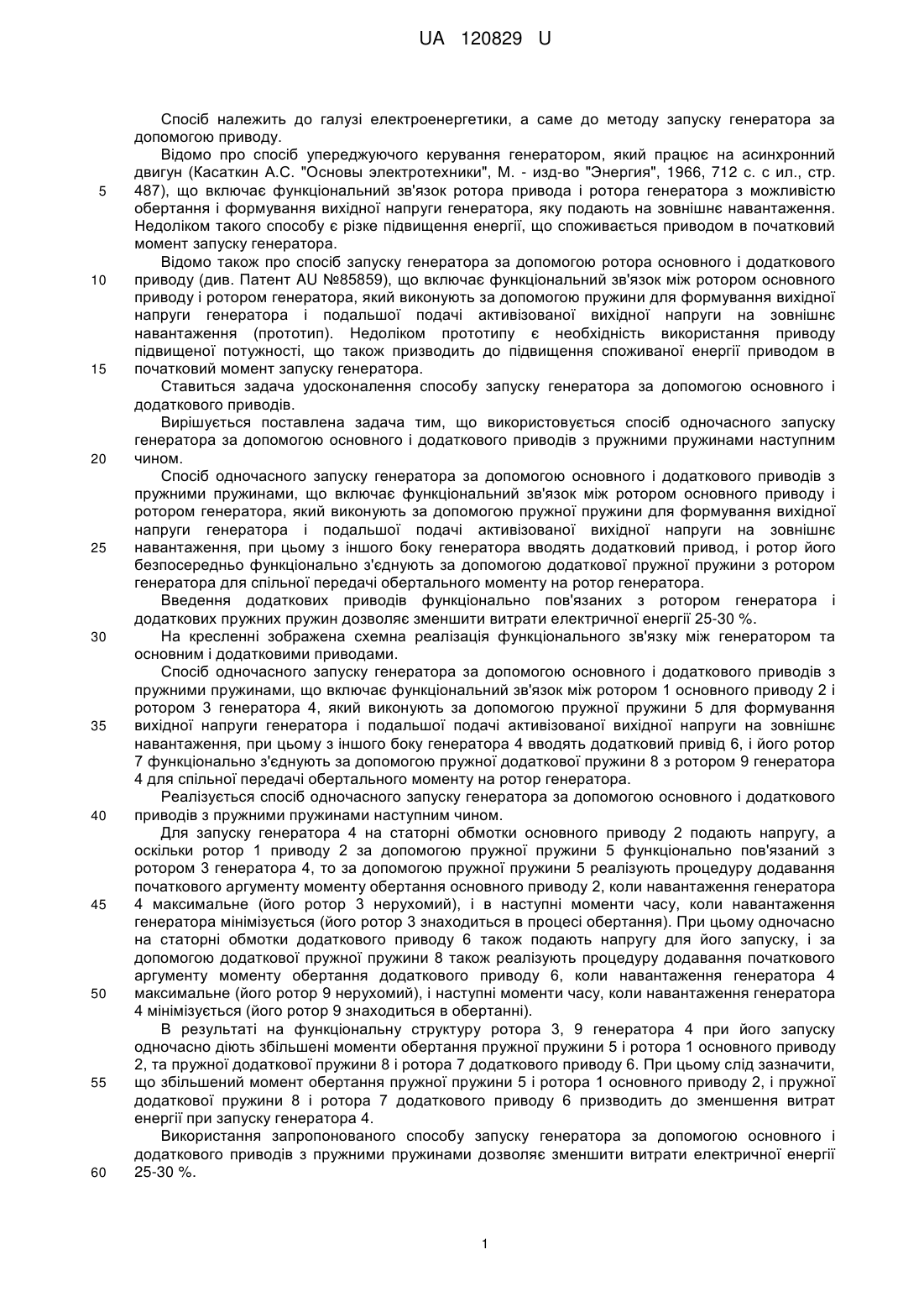

Реферат: Спосіб одночасного запуску генератора за допомогою основного і додаткового приводів з пружними пружинами, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, причому з іншого боку генератора вводять додатковий привод, і ротор його безпосередньо функціонально з'єднують за допомогою додаткової пружної пружини з ротором генератора для спільної передачі обертального моменту на ротор генератора. UA 120829 U (12) UA 120829 U UA 120829 U 5 10 15 20 25 30 35 40 45 50 55 60 Спосіб належить до галузі електроенергетики, а саме до методу запуску генератора за допомогою приводу. Відомо про спосіб упереджуючого керування генератором, який працює на асинхронний двигун (Касаткин А.С. "Основы электротехники", М. - изд-во "Энергия", 1966, 712 с. с ил., стр. 487), що включає функціональний зв'язок ротора привода і ротора генератора з можливістю обертання і формування вихідної напруги генератора, яку подають на зовнішнє навантаження. Недоліком такого способу є різке підвищення енергії, що споживається приводом в початковий момент запуску генератора. Відомо також про спосіб запуску генератора за допомогою ротора основного і додаткового приводу (див. Патент AU №85859), що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження (прототип). Недоліком прототипу є необхідність використання приводу підвищеної потужності, що також призводить до підвищення споживаної енергії приводом в початковий момент запуску генератора. Ставиться задача удосконалення способу запуску генератора за допомогою основного і додаткового приводів. Вирішується поставлена задача тим, що використовується спосіб одночасного запуску генератора за допомогою основного і додаткового приводів з пружними пружинами наступним чином. Спосіб одночасного запуску генератора за допомогою основного і додаткового приводів з пружними пружинами, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, при цьому з іншого боку генератора вводять додатковий привод, і ротор його безпосередньо функціонально з'єднують за допомогою додаткової пружної пружини з ротором генератора для спільної передачі обертального моменту на ротор генератора. Введення додаткових приводів функціонально пов'язаних з ротором генератора і додаткових пружних пружин дозволяє зменшити витрати електричної енергії 25-30 %. На кресленні зображена схемна реалізація функціонального зв'язку між генератором та основним і додатковими приводами. Спосіб одночасного запуску генератора за допомогою основного і додаткового приводів з пружними пружинами, що включає функціональний зв'язок між ротором 1 основного приводу 2 і ротором 3 генератора 4, який виконують за допомогою пружної пружини 5 для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, при цьому з іншого боку генератора 4 вводять додатковий привід 6, і його ротор 7 функціонально з'єднують за допомогою пружної додаткової пружини 8 з ротором 9 генератора 4 для спільної передачі обертального моменту на ротор генератора. Реалізується спосіб одночасного запуску генератора за допомогою основного і додаткового приводів з пружними пружинами наступним чином. Для запуску генератора 4 на статорні обмотки основного приводу 2 подають напругу, а оскільки ротор 1 приводу 2 за допомогою пружної пружини 5 функціонально пов'язаний з ротором 3 генератора 4, то за допомогою пружної пружини 5 реалізують процедуру додавання початкового аргументу моменту обертання основного приводу 2, коли навантаження генератора 4 максимальне (його ротор 3 нерухомий), і в наступні моменти часу, коли навантаження генератора мінімізується (його ротор 3 знаходиться в процесі обертання). При цьому одночасно на статорні обмотки додаткового приводу 6 також подають напругу для його запуску, і за допомогою додаткової пружної пружини 8 також реалізують процедуру додавання початкового аргументу моменту обертання додаткового приводу 6, коли навантаження генератора 4 максимальне (його ротор 9 нерухомий), і наступні моменти часу, коли навантаження генератора 4 мінімізується (його ротор 9 знаходиться в обертанні). В результаті на функціональну структуру ротора 3, 9 генератора 4 при його запуску одночасно діють збільшені моменти обертання пружної пружини 5 і ротора 1 основного приводу 2, та пружної додаткової пружини 8 і ротора 7 додаткового приводу 6. При цьому слід зазначити, що збільшений момент обертання пружної пружини 5 і ротора 1 основного приводу 2, і пружної додаткової пружини 8 і ротора 7 додаткового приводу 6 призводить до зменшення витрат енергії при запуску генератора 4. Використання запропонованого способу запуску генератора за допомогою основного і додаткового приводів з пружними пружинами дозволяє зменшити витрати електричної енергії 25-30 %. 1 UA 120829 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб одночасного запуску генератора за допомогою основного і додаткового приводів з пружними пружинами, що включає функціональний зв'язок між ротором основного приводу і ротором генератора, який виконують за допомогою пружної пружини для формування вихідної напруги генератора і подальшої подачі активізованої вихідної напруги на зовнішнє навантаження, який відрізняється тим, що з іншого боку генератора вводять додатковий привод, і ротор його безпосередньо функціонально з'єднують за допомогою додаткової пружної пружини з ротором генератора для спільної передачі обертального моменту на ротор генератора. Комп’ютерна верстка О. Рябко Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
