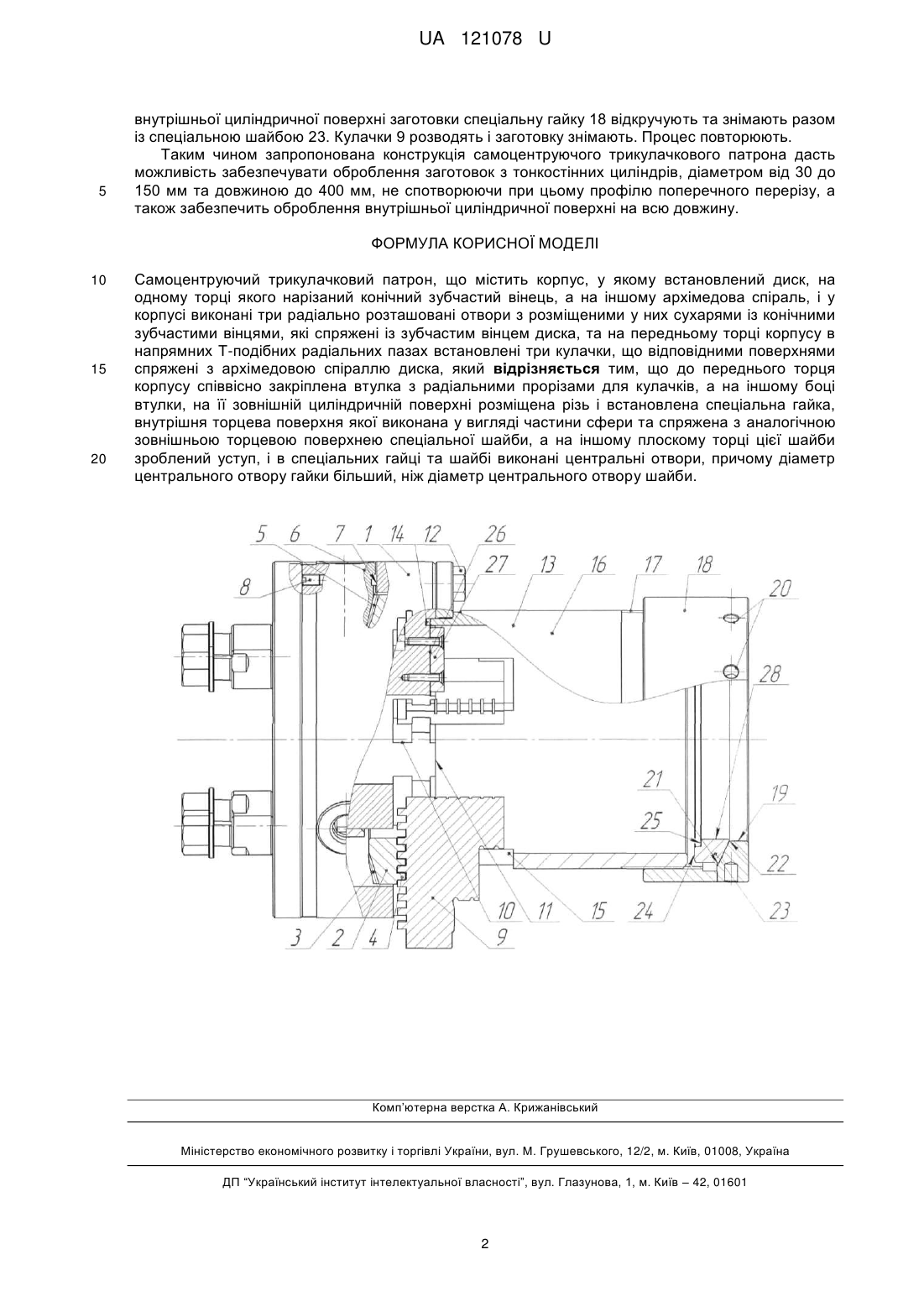

Самоцентруючий трикулачковий патрон

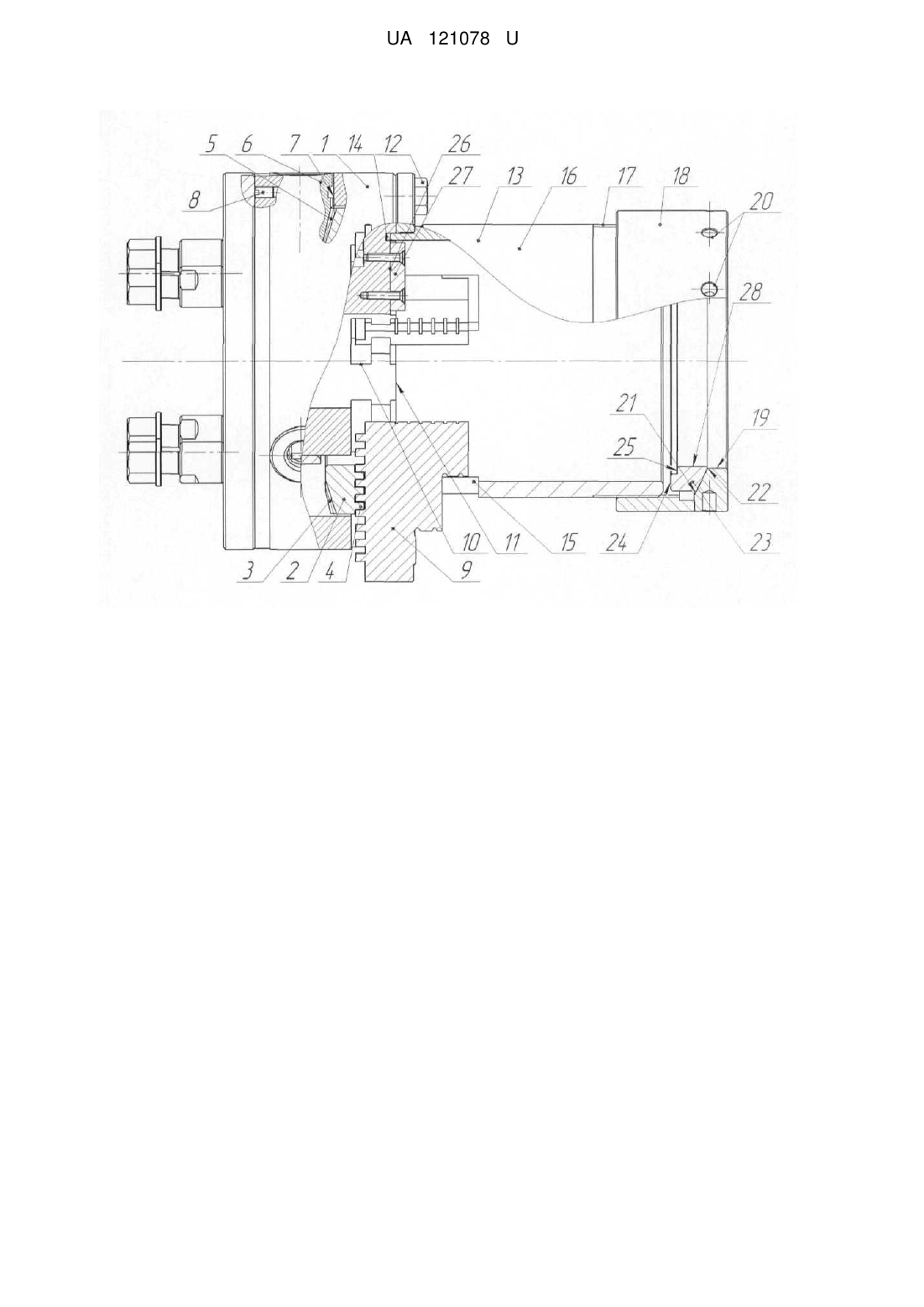

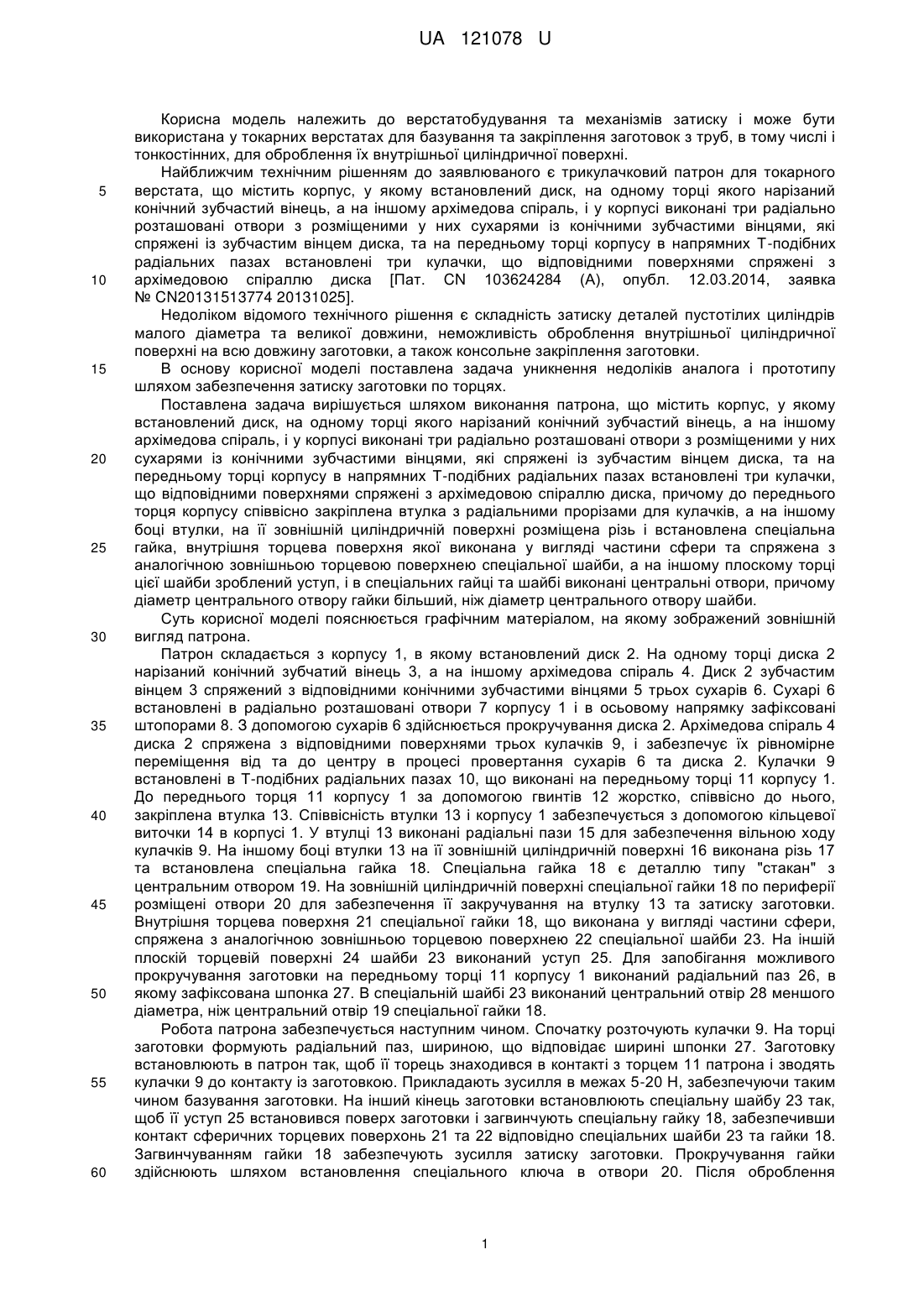

Реферат: Самоцентруючий трикулачковий патрон містить корпус, у якому встановлений диск, на одному торці якого нарізаний конічний зубчастий вінець, а на іншому архімедова спіраль, і у корпусі виконані три радіально розташовані отвори з розміщеними у них сухарями із конічними зубчастими вінцями, які спряжені із зубчастим вінцем диска, та на передньому торці корпусу в напрямних Т-подібних радіальних пазах встановлені три кулачки, що відповідними поверхнями спряжені з архімедовою спіраллю диска. До переднього торця корпусу співвісно закріплена втулка з радіальними прорізами для кулачків, а на іншому боці втулки, на її зовнішній циліндричній поверхні розміщена різь і встановлена спеціальна гайка, внутрішня торцева поверхня якої виконана у вигляді частини сфери та спряжена з аналогічною зовнішньою торцевою поверхнею спеціальної шайби, а на іншому плоскому торці цієї шайби зроблений уступ, і в спеціальних гайці та шайбі виконані центральні отвори, причому діаметр центрального отвору гайки більший, ніж діаметр центрального отвору шайби. UA 121078 U (54) САМОЦЕНТРУЮЧИЙ ТРИКУЛАЧКОВИЙ ПАТРОН UA 121078 U UA 121078 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до верстатобудування та механізмів затиску і може бути використана у токарних верстатах для базування та закріплення заготовок з труб, в тому числі і тонкостінних, для оброблення їх внутрішньої циліндричної поверхні. Найближчим технічним рішенням до заявлюваного є трикулачковий патрон для токарного верстата, що містить корпус, у якому встановлений диск, на одному торці якого нарізаний конічний зубчастий вінець, а на іншому архімедова спіраль, і у корпусі виконані три радіально розташовані отвори з розміщеними у них сухарями із конічними зубчастими вінцями, які спряжені із зубчастим вінцем диска, та на передньому торці корпусу в напрямних Т-подібних радіальних пазах встановлені три кулачки, що відповідними поверхнями спряжені з архімедовою спіраллю диска [Пат. CN 103624284 (А), опубл. 12.03.2014, заявка № CN20131513774 20131025]. Недоліком відомого технічного рішення є складність затиску деталей пустотілих циліндрів малого діаметра та великої довжини, неможливість оброблення внутрішньої циліндричної поверхні на всю довжину заготовки, а також консольне закріплення заготовки. В основу корисної моделі поставлена задача уникнення недоліків аналога і прототипу шляхом забезпечення затиску заготовки по торцях. Поставлена задача вирішується шляхом виконання патрона, що містить корпус, у якому встановлений диск, на одному торці якого нарізаний конічний зубчастий вінець, а на іншому архімедова спіраль, і у корпусі виконані три радіально розташовані отвори з розміщеними у них сухарями із конічними зубчастими вінцями, які спряжені із зубчастим вінцем диска, та на передньому торці корпусу в напрямних Т-подібних радіальних пазах встановлені три кулачки, що відповідними поверхнями спряжені з архімедовою спіраллю диска, причому до переднього торця корпусу співвісно закріплена втулка з радіальними прорізами для кулачків, а на іншому боці втулки, на її зовнішній циліндричній поверхні розміщена різь і встановлена спеціальна гайка, внутрішня торцева поверхня якої виконана у вигляді частини сфери та спряжена з аналогічною зовнішньою торцевою поверхнею спеціальної шайби, а на іншому плоскому торці цієї шайби зроблений уступ, і в спеціальних гайці та шайбі виконані центральні отвори, причому діаметр центрального отвору гайки більший, ніж діаметр центрального отвору шайби. Суть корисної моделі пояснюється графічним матеріалом, на якому зображений зовнішній вигляд патрона. Патрон складається з корпусу 1, в якому встановлений диск 2. На одному торці диска 2 нарізаний конічний зубчатий вінець 3, а на іншому архімедова спіраль 4. Диск 2 зубчастим вінцем 3 спряжений з відповідними конічними зубчастими вінцями 5 трьох сухарів 6. Сухарі 6 встановлені в радіально розташовані отвори 7 корпусу 1 і в осьовому напрямку зафіксовані штопорами 8. З допомогою сухарів 6 здійснюється прокручування диска 2. Архімедова спіраль 4 диска 2 спряжена з відповідними поверхнями трьох кулачків 9, і забезпечує їх рівномірне переміщення від та до центру в процесі провертання сухарів 6 та диска 2. Кулачки 9 встановлені в Т-подібних радіальних пазах 10, що виконані на передньому торці 11 корпусу 1. До переднього торця 11 корпусу 1 за допомогою гвинтів 12 жорстко, співвісно до нього, закріплена втулка 13. Співвісність втулки 13 і корпусу 1 забезпечується з допомогою кільцевої виточки 14 в корпусі 1. У втулці 13виконані радіальні пази 15 для забезпечення вільною ходу кулачків 9. На іншому боці втулки 13 на її зовнішній циліндричній поверхні 16 виконана різь 17 та встановлена спеціальна гайка 18. Спеціальна гайка 18 є деталлю типу "стакан" з центральним отвором 19. На зовнішній циліндричній поверхні спеціальної гайки 18 по периферії розміщені отвори 20 для забезпечення її закручування на втулку 13 та затиску заготовки. Внутрішня торцева поверхня 21 спеціальної гайки 18, що виконана у вигляді частини сфери, спряжена з аналогічною зовнішньою торцевою поверхнею 22 спеціальної шайби 23. На іншій плоскій торцевій поверхні 24 шайби 23 виконаний уступ 25. Для запобігання можливого прокручування заготовки на передньому торці 11 корпусу 1 виконаний радіальний паз 26, в якому зафіксована шпонка 27. В спеціальній шайбі 23 виконаний центральний отвір 28 меншого діаметра, ніж центральний отвір 19 спеціальної гайки 18. Робота патрона забезпечується наступним чином. Спочатку розточують кулачки 9. На торці заготовки формують радіальний паз, шириною, що відповідає ширині шпонки 27. Заготовку встановлюють в патрон так, щоб її торець знаходився в контакті з торцем 11 патрона і зводять кулачки 9 до контакту із заготовкою. Прикладають зусилля в межах 5-20 Н, забезпечуючи таким чином базування заготовки. На інший кінець заготовки встановлюють спеціальну шайбу 23 так, щоб її уступ 25 встановився поверх заготовки і загвинчують спеціальну гайку 18, забезпечивши контакт сферичних торцевих поверхонь 21 та 22 відповідно спеціальних шайби 23 та гайки 18. Загвинчуванням гайки 18 забезпечують зусилля затиску заготовки. Прокручування гайки здійснюють шляхом встановлення спеціального ключа в отвори 20. Після оброблення 1 UA 121078 U 5 внутрішньої циліндричної поверхні заготовки спеціальну гайку 18 відкручують та знімають разом із спеціальною шайбою 23. Кулачки 9 розводять і заготовку знімають. Процес повторюють. Таким чином запропонована конструкція самоцентруючого трикулачкового патрона дасть можливість забезпечувати оброблення заготовок з тонкостінних циліндрів, діаметром від 30 до 150 мм та довжиною до 400 мм, не спотворюючи при цьому профілю поперечного перерізу, а також забезпечить оброблення внутрішньої циліндричної поверхні на всю довжину. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Самоцентруючий трикулачковий патрон, що містить корпус, у якому встановлений диск, на одному торці якого нарізаний конічний зубчастий вінець, а на іншому архімедова спіраль, і у корпусі виконані три радіально розташовані отвори з розміщеними у них сухарями із конічними зубчастими вінцями, які спряжені із зубчастим вінцем диска, та на передньому торці корпусу в напрямних Т-подібних радіальних пазах встановлені три кулачки, що відповідними поверхнями спряжені з архімедовою спіраллю диска, який відрізняється тим, що до переднього торця корпусу співвісно закріплена втулка з радіальними прорізами для кулачків, а на іншому боці втулки, на її зовнішній циліндричній поверхні розміщена різь і встановлена спеціальна гайка, внутрішня торцева поверхня якої виконана у вигляді частини сфери та спряжена з аналогічною зовнішньою торцевою поверхнею спеціальної шайби, а на іншому плоскому торці цієї шайби зроблений уступ, і в спеціальних гайці та шайбі виконані центральні отвори, причому діаметр центрального отвору гайки більший, ніж діаметр центрального отвору шайби. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
