Неповноповоротний пневмодвигун з демпфером

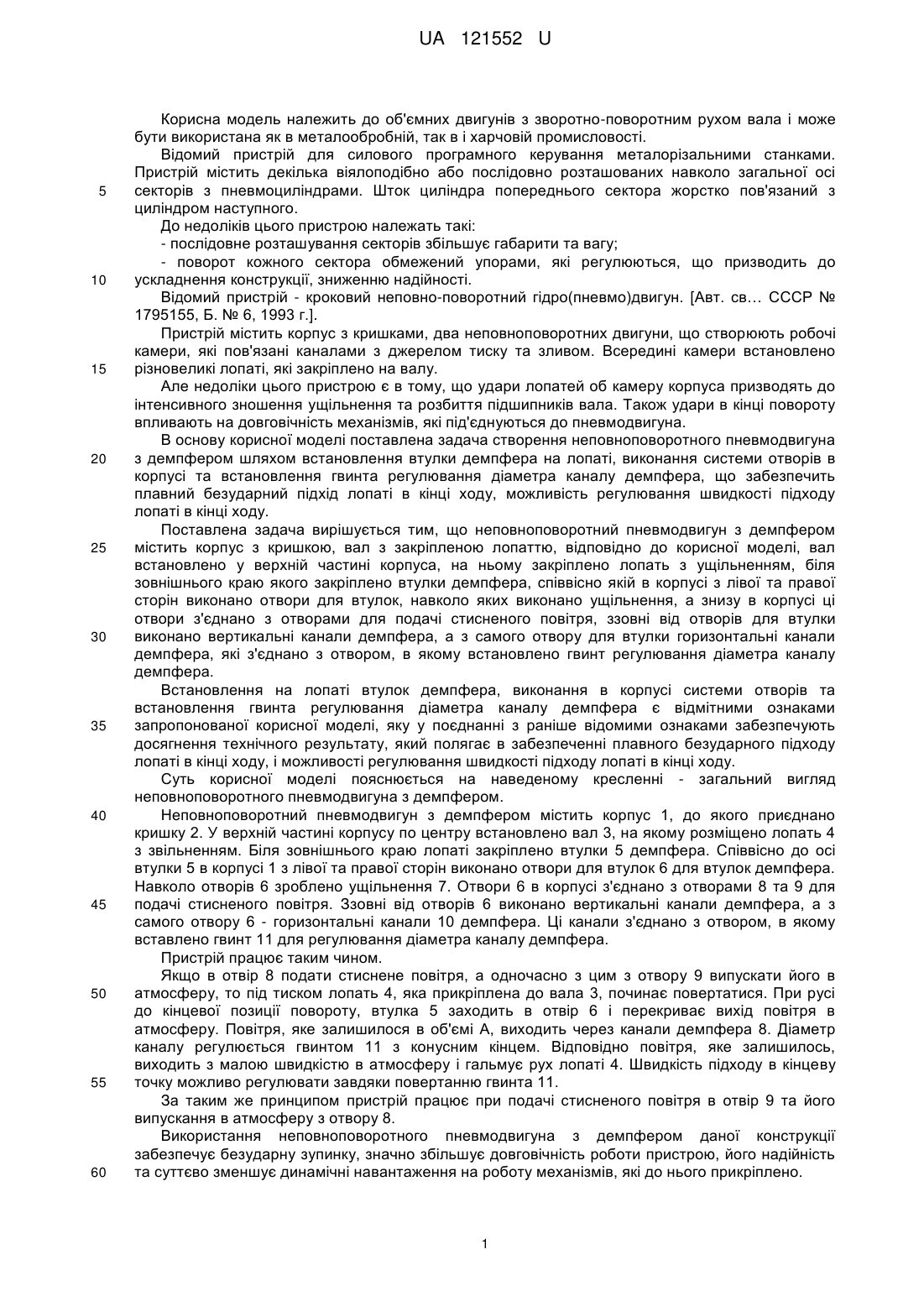

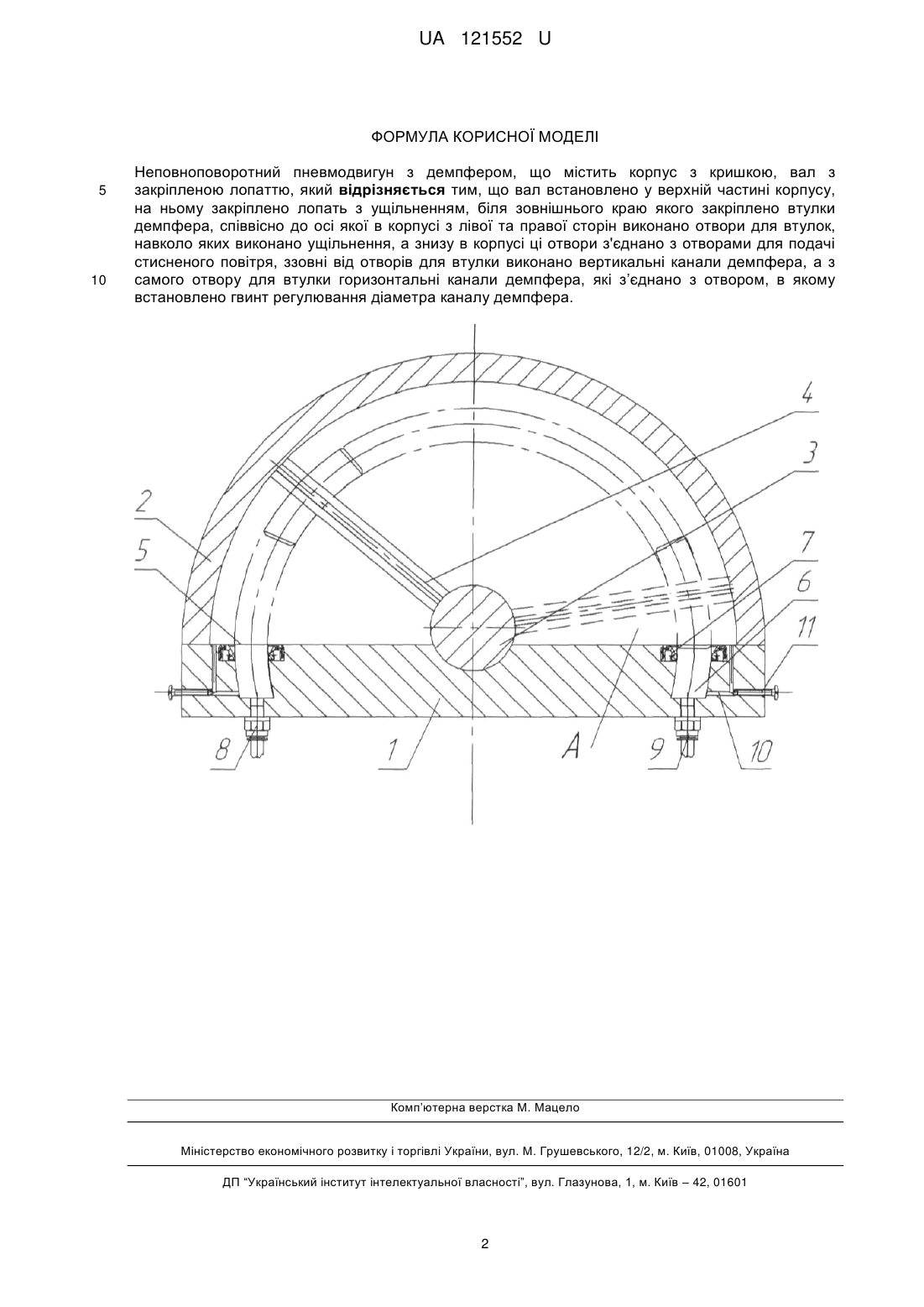

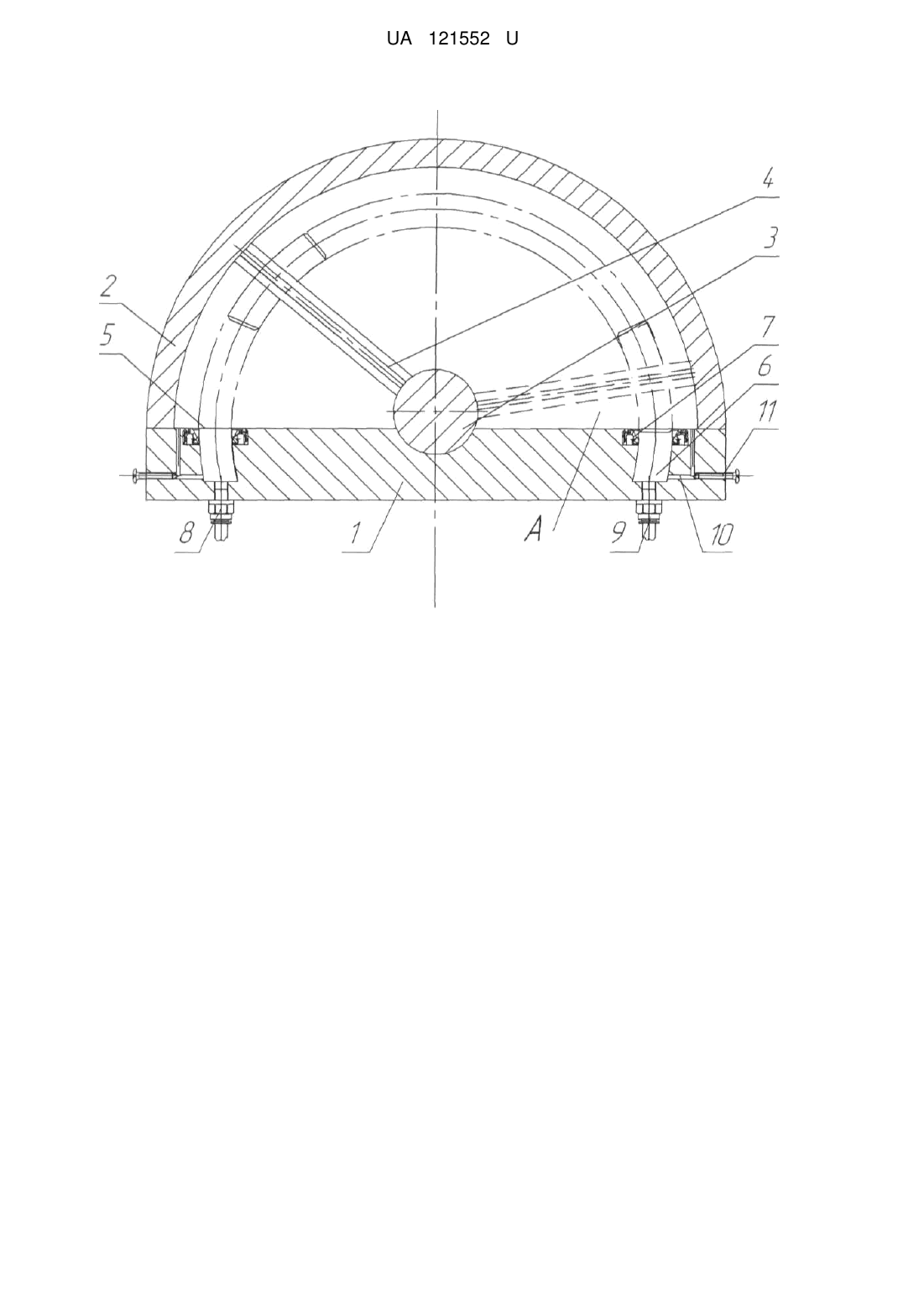

Реферат: Неповноповоротний пневмодвигун з демпфером містить корпус з кришкою, вал з закріпленою лопаттю. Вал встановлено у верхній частині корпусу, на ньому закріплено лопать з ущільненням, біля зовнішнього краю якого закріплено втулки демпфера, співвісно до осі якої в корпусі з лівої та правої сторін виконано отвори для втулок, навколо яких виконано ущільнення, а знизу в корпусі ці отвори з'єднано з отворами для подачі стисненого повітря, ззовні від отворів для втулки виконано вертикальні канали демпфера, а з самого отвору для втулки горизонтальні канали демпфера, які з’єднано з отвором, в якому встановлено гвинт регулювання діаметра каналу демпфера. UA 121552 U (54) НЕПОВНОПОВОРОТНИЙ ПНЕВМОДВИГУН З ДЕМПФЕРОМ UA 121552 U UA 121552 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до об'ємних двигунів з зворотно-поворотним рухом вала і може бути використана як в металообробній, так в і харчовій промисловості. Відомий пристрій для силового програмного керування металорізальними станками. Пристрій містить декілька віялоподібно або послідовно розташованих навколо загальної осі секторів з пневмоциліндрами. Шток циліндра попереднього сектора жорстко пов'язаний з циліндром наступного. До недоліків цього пристрою належать такі: - послідовне розташування секторів збільшує габарити та вагу; - поворот кожного сектора обмежений упорами, які регулюються, що призводить до ускладнення конструкції, зниженню надійності. Відомий пристрій - кроковий неповно-поворотний гідро(пневмо)двигун. [Авт. св… СССР № 1795155, Б. № 6, 1993 г.]. Пристрій містить корпус з кришками, два неповноповоротних двигуни, що створюють робочі камери, які пов'язані каналами з джерелом тиску та зливом. Всередині камери встановлено різновеликі лопаті, які закріплено на валу. Але недоліки цього пристрою є в тому, що удари лопатей об камеру корпуса призводять до інтенсивного зношення ущільнення та розбиття підшипників вала. Також удари в кінці повороту впливають на довговічність механізмів, які під'єднуються до пневмодвигуна. В основу корисної моделі поставлена задача створення неповноповоротного пневмодвигуна з демпфером шляхом встановлення втулки демпфера на лопаті, виконання системи отворів в корпусі та встановлення гвинта регулювання діаметра каналу демпфера, що забезпечить плавний безударний підхід лопаті в кінці ходу, можливість регулювання швидкості підходу лопаті в кінці ходу. Поставлена задача вирішується тим, що неповноповоротний пневмодвигун з демпфером містить корпус з кришкою, вал з закріпленою лопаттю, відповідно до корисної моделі, вал встановлено у верхній частині корпуса, на ньому закріплено лопать з ущільненням, біля зовнішнього краю якого закріплено втулки демпфера, співвісно якій в корпусі з лівої та правої сторін виконано отвори для втулок, навколо яких виконано ущільнення, а знизу в корпусі ці отвори з'єднано з отворами для подачі стисненого повітря, ззовні від отворів для втулки виконано вертикальні канали демпфера, а з самого отвору для втулки горизонтальні канали демпфера, які з'єднано з отвором, в якому встановлено гвинт регулювання діаметра каналу демпфера. Встановлення на лопаті втулок демпфера, виконання в корпусі системи отворів та встановлення гвинта регулювання діаметра каналу демпфера є відмітними ознаками запропонованої корисної моделі, яку у поєднанні з раніше відомими ознаками забезпечують досягнення технічного результату, який полягає в забезпеченні плавного безударного підходу лопаті в кінці ходу, і можливості регулювання швидкості підходу лопаті в кінці ходу. Суть корисної моделі пояснюється на наведеному кресленні - загальний вигляд неповноповоротного пневмодвигуна з демпфером. Неповноповоротний пневмодвигун з демпфером містить корпус 1, до якого приєднано кришку 2. У верхній частині корпусу по центру встановлено вал 3, на якому розміщено лопать 4 з звільненням. Біля зовнішнього краю лопаті закріплено втулки 5 демпфера. Співвісно до осі втулки 5 в корпусі 1 з лівої та правої сторін виконано отвори для втулок 6 для втулок демпфера. Навколо отворів 6 зроблено ущільнення 7. Отвори 6 в корпусі з'єднано з отворами 8 та 9 для подачі стисненого повітря. Ззовні від отворів 6 виконано вертикальні канали демпфера, а з самого отвору 6 - горизонтальні канали 10 демпфера. Ці канали з'єднано з отвором, в якому вставлено гвинт 11 для регулювання діаметра каналу демпфера. Пристрій працює таким чином. Якщо в отвір 8 подати стиснене повітря, а одночасно з цим з отвору 9 випускати його в атмосферу, то під тиском лопать 4, яка прикріплена до вала 3, починає повертатися. При русі до кінцевої позиції повороту, втулка 5 заходить в отвір 6 і перекриває вихід повітря в атмосферу. Повітря, яке залишилося в об'ємі А, виходить через канали демпфера 8. Діаметр каналу регулюється гвинтом 11 з конусним кінцем. Відповідно повітря, яке залишилось, виходить з малою швидкістю в атмосферу і гальмує рух лопаті 4. Швидкість підходу в кінцеву точку можливо регулювати завдяки повертанню гвинта 11. За таким же принципом пристрій працює при подачі стисненого повітря в отвір 9 та його випускання в атмосферу з отвору 8. Використання неповноповоротного пневмодвигуна з демпфером даної конструкції забезпечує безударну зупинку, значно збільшує довговічність роботи пристрою, його надійність та суттєво зменшує динамічні навантаження на роботу механізмів, які до нього прикріплено. 1 UA 121552 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Неповноповоротний пневмодвигун з демпфером, що містить корпус з кришкою, вал з закріпленою лопаттю, який відрізняється тим, що вал встановлено у верхній частині корпусу, на ньому закріплено лопать з ущільненням, біля зовнішнього краю якого закріплено втулки демпфера, співвісно до осі якої в корпусі з лівої та правої сторін виконано отвори для втулок, навколо яких виконано ущільнення, а знизу в корпусі ці отвори з'єднано з отворами для подачі стисненого повітря, ззовні від отворів для втулки виконано вертикальні канали демпфера, а з самого отвору для втулки горизонтальні канали демпфера, які з’єднано з отвором, в якому встановлено гвинт регулювання діаметра каналу демпфера. Комп’ютерна верстка М. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
