Сплав на основі міді

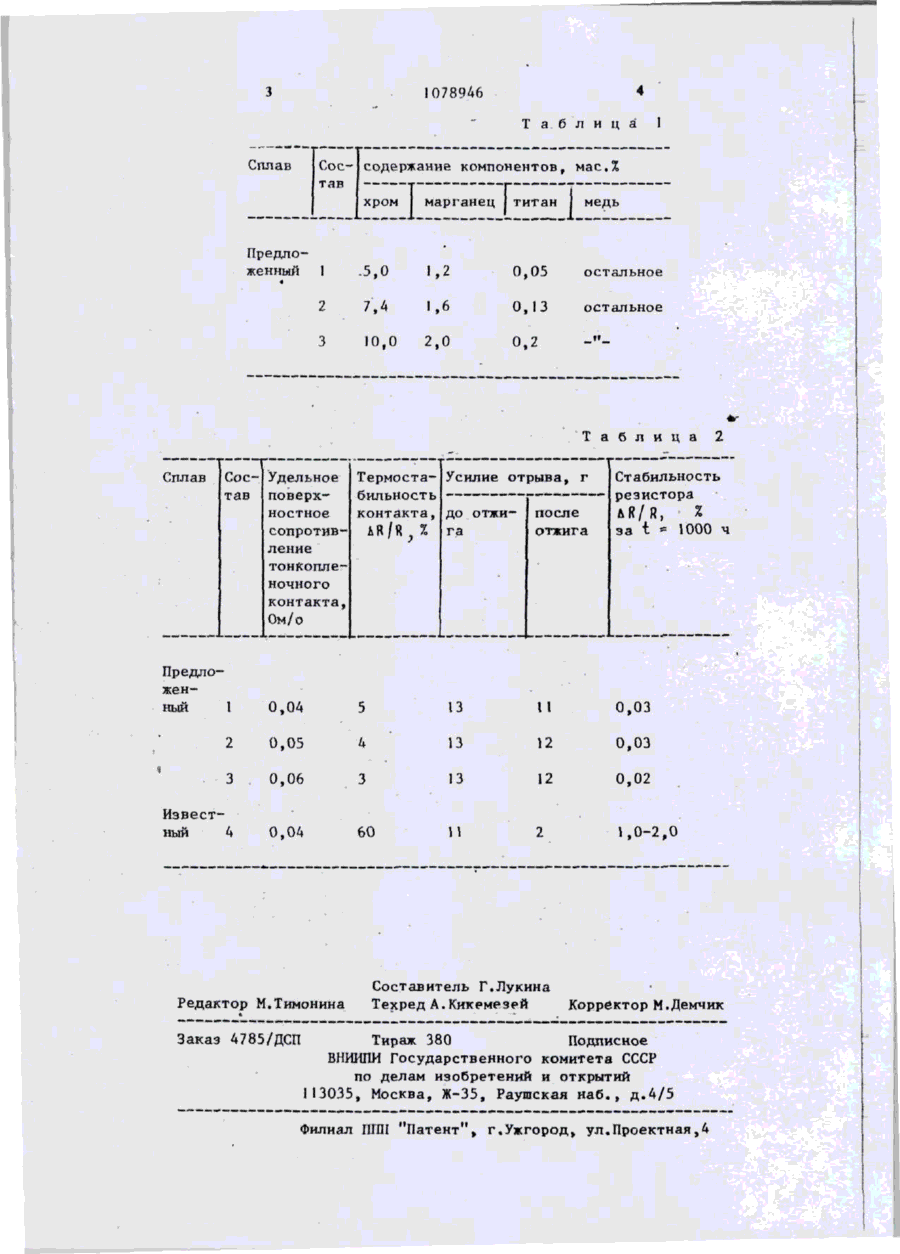

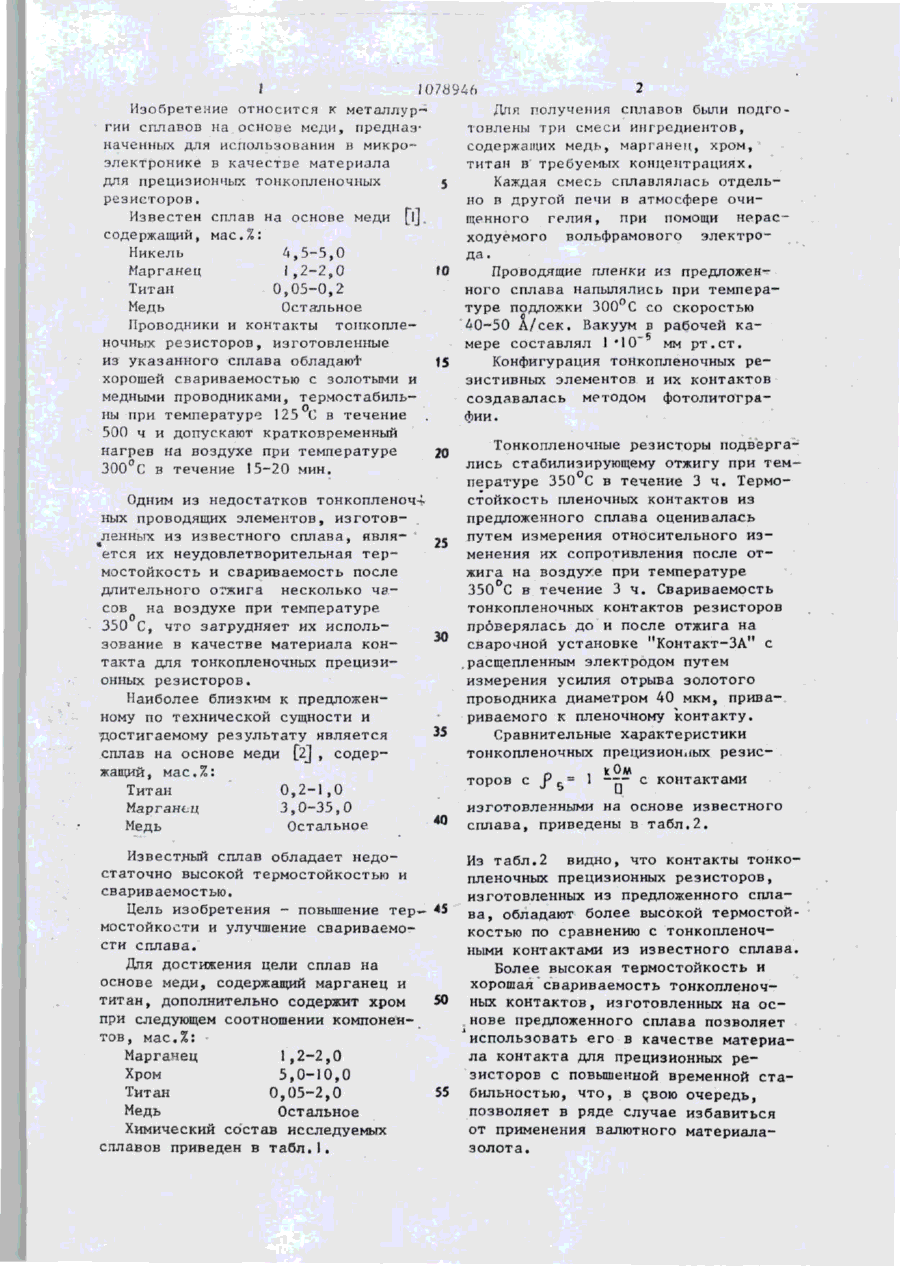

( \ i£. а. ы ИГУ СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 4* 000132 ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЭН* (19) 5*С5О SU(U) 1078946 С 2 2 С 9 / О 5 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3471503/22-02 (22) 20.07.82 (72) В.А.Бессонов, П.Н.Богатов, Е.В.Лысова и В.П.Бигдорович (53) 669.35(088.8) (56) 1. Сборник "Редкие металлы в цветных сплавах", М., "Наука", 1975, с.116-119. 2. Патент Японии №. 1110, кл. 10 L 15, 1960. (54) (57) СПЛАВ НА ОСНОВЕ МЕДИ, содержащий марганец и титан, о т л и ч а ю щ и й с я тем, что, с целью повышения термостойкости и улучшения свариваемости, он дополнительно содержит хром при следующем соотно-' шении компонентов, Марганец 1,2-2,0 Хром 5,0-10,0 Титан 0,05-0,2 Медь Остальное с if) С эо СО 3» I I 078946 2 : Изобретение относится к металлурДля получения сплавов были подгогии сплавов на основе меди, предназ1овлены три смеси ингредиентов, наченных для использования в микросодержащих медь, марганец, хром, электронике в качестве материала титан в требуемых концентрациях. для прецизионных тонкопленочных 5 Каждая смесь сплавлялась отдельрезисторов. но в другой печи в атмосфере очищенного гелия, при помощи нерасИзвестен сплав на основе меди [і]. ходу емог о вольфрамового электросодержащийf мас.%: да . Никель 4,5-5,0 Марганец J,2-2,0 10 Проводящие пленки из предложенТитан 0,05-0,2 ного сплава напылялись при температуре подложки 300°С со скоростью Медь Остальное АО-50 А/сек. Вакуум в рабочей каПроводники и контакты тонкоплемере составлял 1 '10 мм рт.ст. ночных резисторов, изготовленные 15 Конфигурация тонкопленочных реиз указанного сплава обладают эистивных элементов и их контактов хорошей свариваемостью с золотыми и создавалась методом фотолитограмедными проводниками, термостабильфии. ны при температуре 125 С в течение 500 ч и допускают кратковременный Тонкопленочные резисторы подверганагрев на воздухе при температуре 20 лись стабилизирующему отжигу при тем300 С в течение 15-20 мин. пературе 350 С в течение 3 ч. Термостойкость пленочных контактов из Одним из недостатков тонкопленоч-і. предложенного сплава оценивалась ных проводящих элементов, изготовпутем измерения относительного изленных из известного сплава, являменения их сопротивления после отется их неудовлетворительная тержига на воздухе при температуре мостойкость и свариваемость после 350 С в течение 3 ч. Свариваемость длительного отжига несколько чэтонкопленочных контактов резисторов сов на воздухе при температуре проверялась до и после отжига на 350 С, что затрудняет их использование в качестве материала конзо сварочной установке "Контакт-ЗА" с .расщепленным электроцом путем такта для тонкопленочных прецизиизмерения усилия отрыва золотого онных резисторов. проьодника диаметром АО мкм, приваНаиболее близким к предложенриваемого к пленочному контакту. ному по технической сущности и Сравнительные характеристики достигаемому результату является тонкопленочных прецизиондіьіх рез несплав на основе меди [2] , содержащий, мас.%: = I --- с контактами торов с Титан 0,2-1,0 изготовленными на основе известного Марганец 3,0-35,0 сплава, приведены в табл.2. Медь Остальное Известный сплав обладает недостаточно высокой термостойкостью и свариваемостью. Цель изобретения - повышение тер- 45 мостойкости и улучшение свариваемости сплава. Для достижения цели сплав на основе меди, содержащий марганец и титан, дополнительно содержит хром 50 при следующем соотношении компонентов, мас.%: Марганец 1,2-2,0 Хром 5,0-10,0 Титан 0,05-2,0 55 Медь Остальное Химический состав исследуемых сплавов приведен в табл.1. Из табл.2 видно, что контакты тонкопленочных прецизионных резисторов, изготовленных из предложенного сплава, обладают более высокой термостойкостью по сравнению с тонкопленочными контактами из известного сплава. Более высокая термостойкость и хорошая свариваемость тонколленочных контактов, изготовленных на основе предложенного сплава позволяет использовать его в качестве материала контакта для прецизионных резисторов с повышенной временной стабильностью, что, в свою очередь, позволяет в ряде случае избавиться от применения валютного материалазолота. 078946 Т а б л и ц а Сплав 1 Сос- содержание компонентов, мас.Х тав хром марганец | титан I медь Предложенный I . ,0 5 ],2 0,05 остальное 2 7,4 1,6 0, 13 остальное 3 10,0 2 ,0 0,2 Т а б л и ц а Сплав Сос тав Удельное Термоста- Усилие отрыва, г поверх"" бильность контакта, до отжиностное сопротив- АЯ/И, % га ление тонкопленочного контакта, Ом/о после отжига 2 Стабильность резистора &R/R, % за t * 1000 ч предложен 1 0,04 5 13 11 0,03 2 0,05 4 13 12 0,03 3 ный 0,06 3 1312 0,02 4 0,04 60 1 1 2 1,0-2,0 Извест ный Редактор М.Тимонина Заказ 4785/ДСП Составитель Г.Лукина Техред А. Кикемезей Корректор М.Демчик Тираж 380 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д.4/5 Филиал ПГОІ "Патент", г,Ужгород, ул.Проектная,4
