Сушильний циліндр

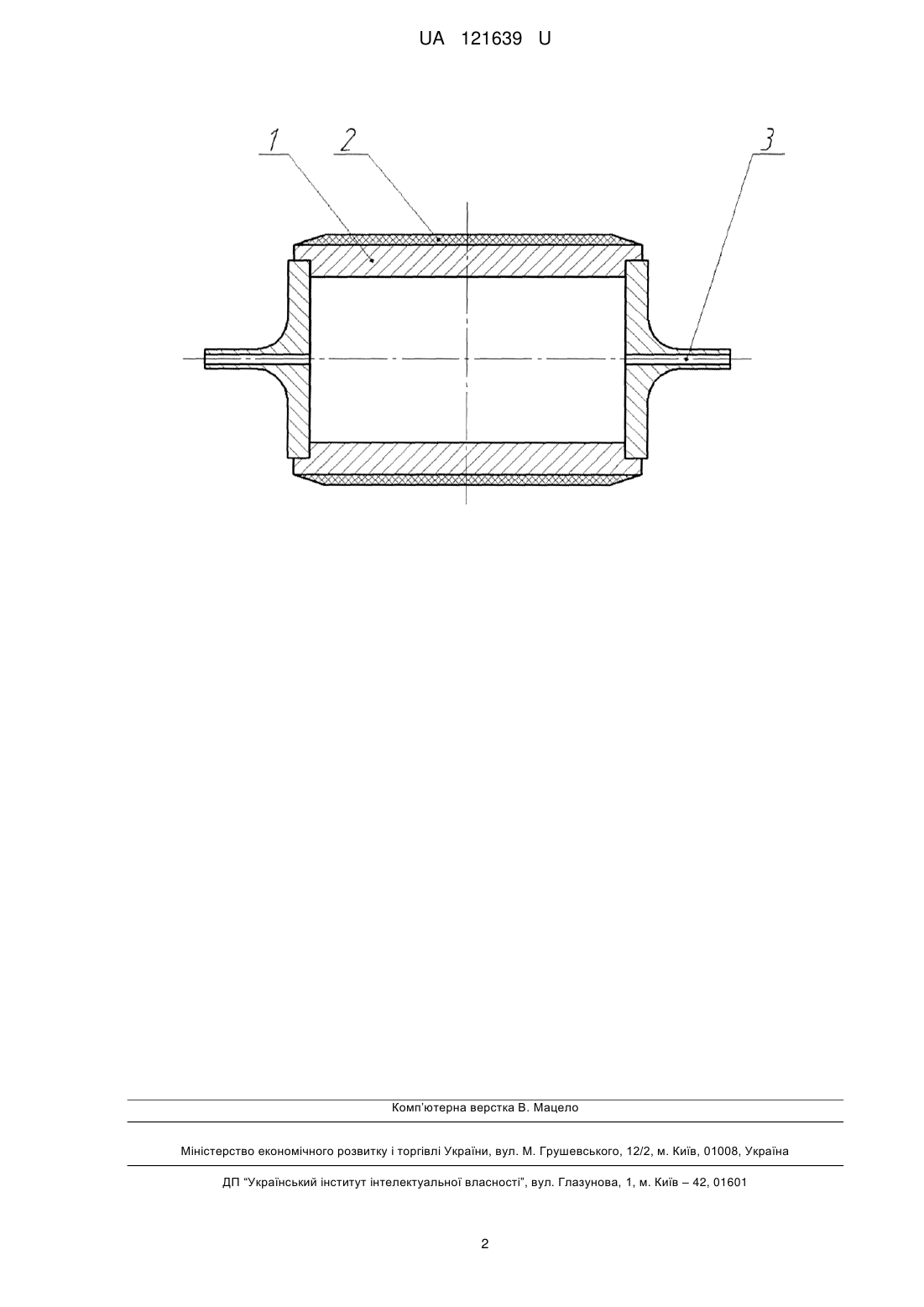

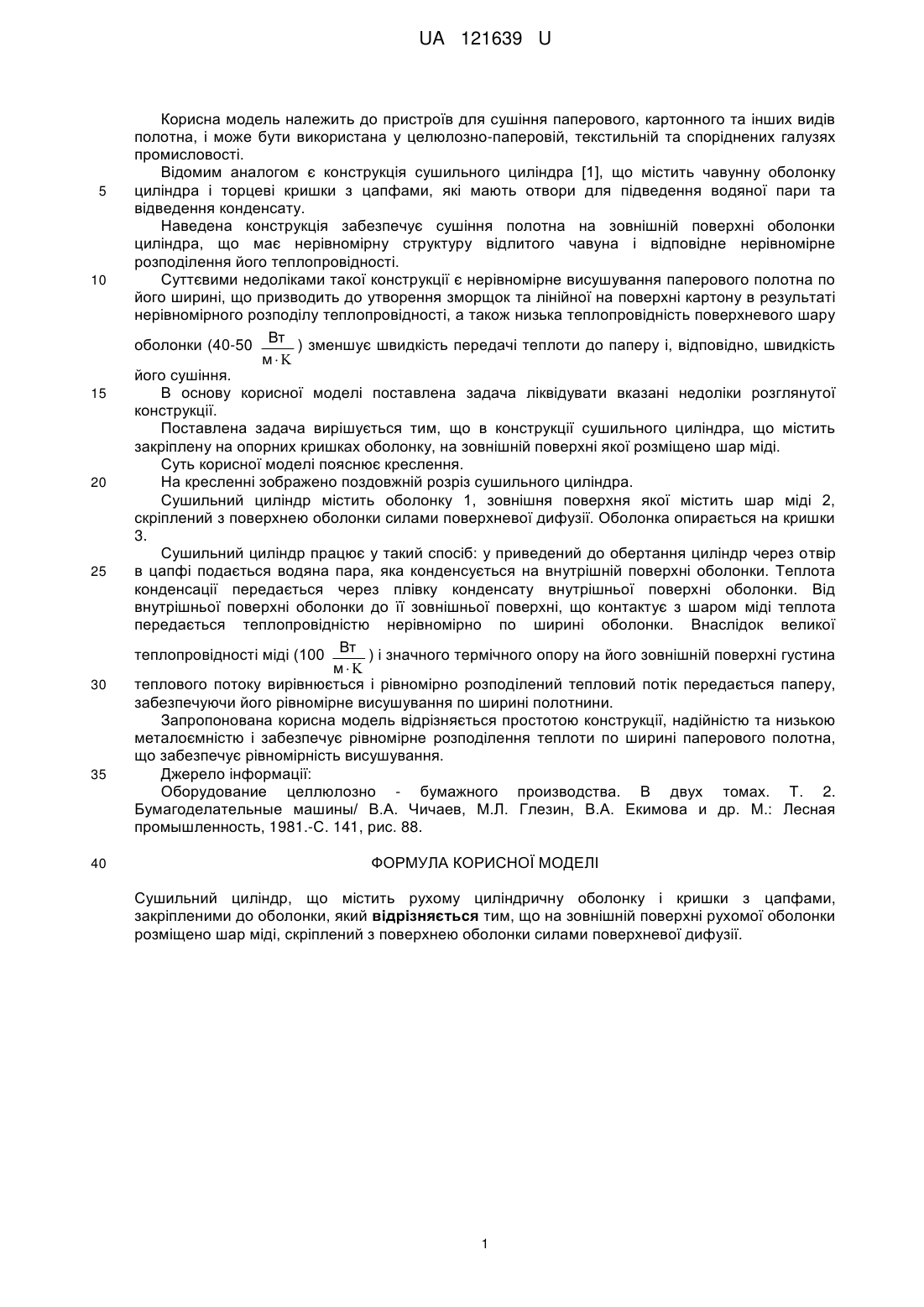

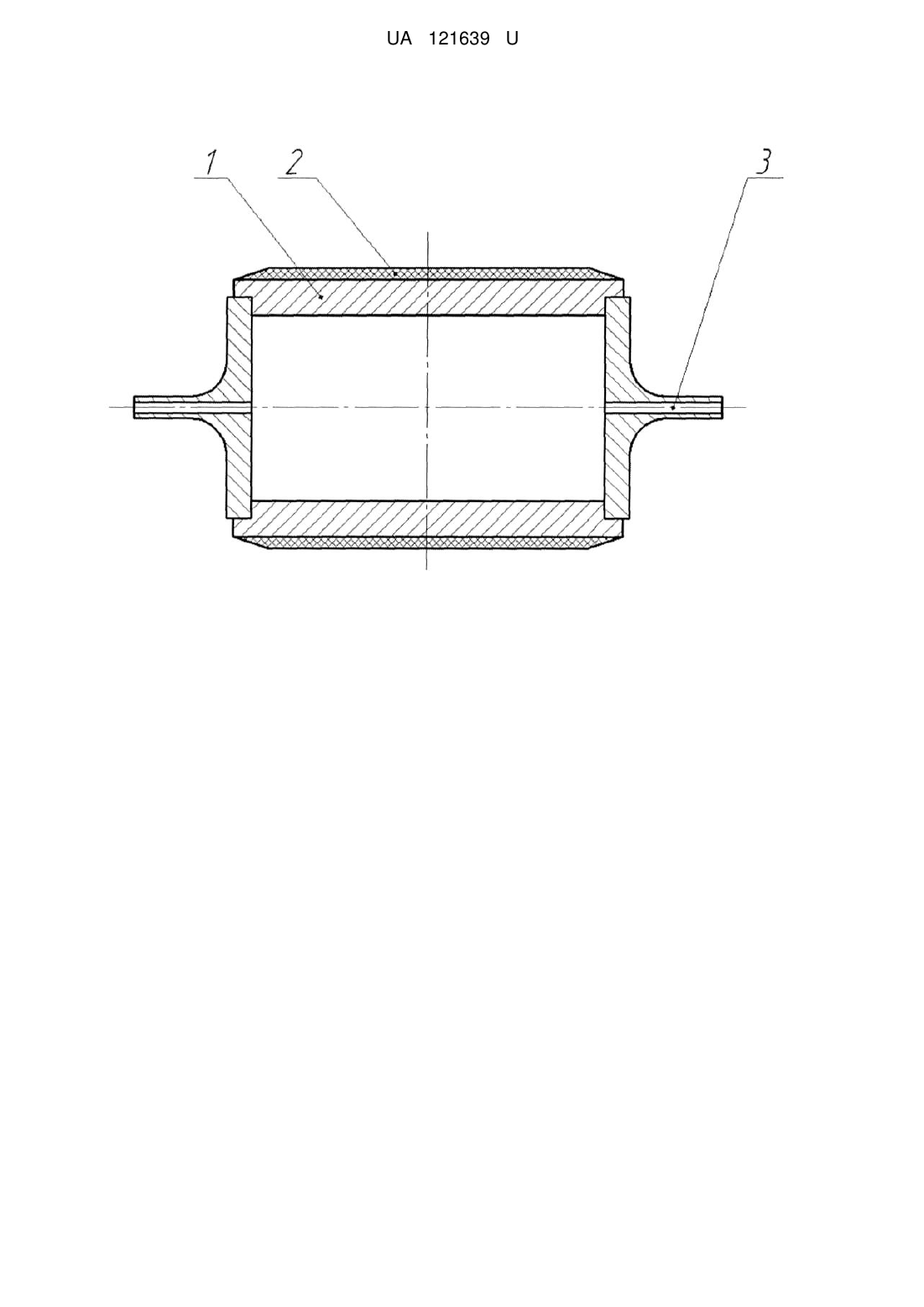

Реферат: Сушильний циліндр містить рухому циліндричну оболонку і кришки з цапфами, закріпленими до оболонки. На зовнішній поверхні рухомої оболонки розміщено шар міді, скріплений з поверхнею оболонки силами поверхневої дифузії. UA 121639 U (12) UA 121639 U UA 121639 U 5 10 15 20 25 30 35 40 Корисна модель належить до пристроїв для сушіння паперового, картонного та інших видів полотна, і може бути використана у целюлозно-паперовій, текстильній та споріднених галузях промисловості. Відомим аналогом є конструкція сушильного циліндра [1], що містить чавунну оболонку циліндра і торцеві кришки з цапфами, які мають отвори для підведення водяної пари та відведення конденсату. Наведена конструкція забезпечує сушіння полотна на зовнішній поверхні оболонки циліндра, що має нерівномірну структуру відлитого чавуна і відповідне нерівномірне розподілення його теплопровідності. Суттєвими недоліками такої конструкції є нерівномірне висушування паперового полотна по його ширині, що призводить до утворення зморщок та лінійної на поверхні картону в результаті нерівномірного розподілу теплопровідності, а також низька теплопровідність поверхневого шару оболонки (40-50 Вт ) зменшує швидкість передачі теплоти до паперу і, відповідно, швидкість м його сушіння. В основу корисної моделі поставлена задача ліквідувати вказані недоліки розглянутої конструкції. Поставлена задача вирішується тим, що в конструкції сушильного циліндра, що містить закріплену на опорних кришках оболонку, на зовнішній поверхні якої розміщено шар міді. Суть корисної моделі пояснює креслення. На кресленні зображено поздовжній розріз сушильного циліндра. Сушильний циліндр містить оболонку 1, зовнішня поверхня якої містить шар міді 2, скріплений з поверхнею оболонки силами поверхневої дифузії. Оболонка опирається на кришки 3. Сушильний циліндр працює у такий спосіб: у приведений до обертання циліндр через отвір в цапфі подається водяна пара, яка конденсується на внутрішній поверхні оболонки. Теплота конденсації передається через плівку конденсату внутрішньої поверхні оболонки. Від внутрішньої поверхні оболонки до її зовнішньої поверхні, що контактує з шаром міді теплота передається теплопровідністю нерівномірно по ширині оболонки. Внаслідок великої теплопровідності міді (100 Вт ) і значного термічного опору на його зовнішній поверхні густина м теплового потоку вирівнюється і рівномірно розподілений тепловий потік передається паперу, забезпечуючи його рівномірне висушування по ширині полотнини. Запропонована корисна модель відрізняється простотою конструкції, надійністю та низькою металоємністю і забезпечує рівномірне розподілення теплоти по ширині паперового полотна, що забезпечує рівномірність висушування. Джерело інформації: Оборудование целлюлозно - бумажного производства. В двух томах. Т. 2. Бумагоделательные машины/ В.А. Чичаев, М.Л. Глезин, В.А. Екимова и др. М.: Лесная промышленность, 1981.-С. 141, рис. 88. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Сушильний циліндр, що містить рухому циліндричну оболонку і кришки з цапфами, закріпленими до оболонки, який відрізняється тим, що на зовнішній поверхні рухомої оболонки розміщено шар міді, скріплений з поверхнею оболонки силами поверхневої дифузії. 1 UA 121639 U Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
