Сушильний циліндр
Номер патенту: 60245
Опубліковано: 10.06.2011
Формула / Реферат
1. Сушильний циліндр, який складається з максимально тонкої зовнішньої оболонки, що має рифлену внутрішню поверхню, несучого тіла, з'єднувальних елементів, який відрізняється тим, що зовнішня поверхня внутрішньої оболонки, яка разом із зовнішньою оболонкою утворює порожнисті камери, куди подається теплоносій, має теплову ізоляцію.
2. Сушильний циліндр за п. 1, який відрізняється тим, що зовнішня поверхня внутрішньої оболонки, яка разом із зовнішньою оболонкою утворює порожнисті камери, в які подається теплоносій, має напилення з матеріалу, який має мінімально допустимий коефіцієнт теплопровідності.
Текст

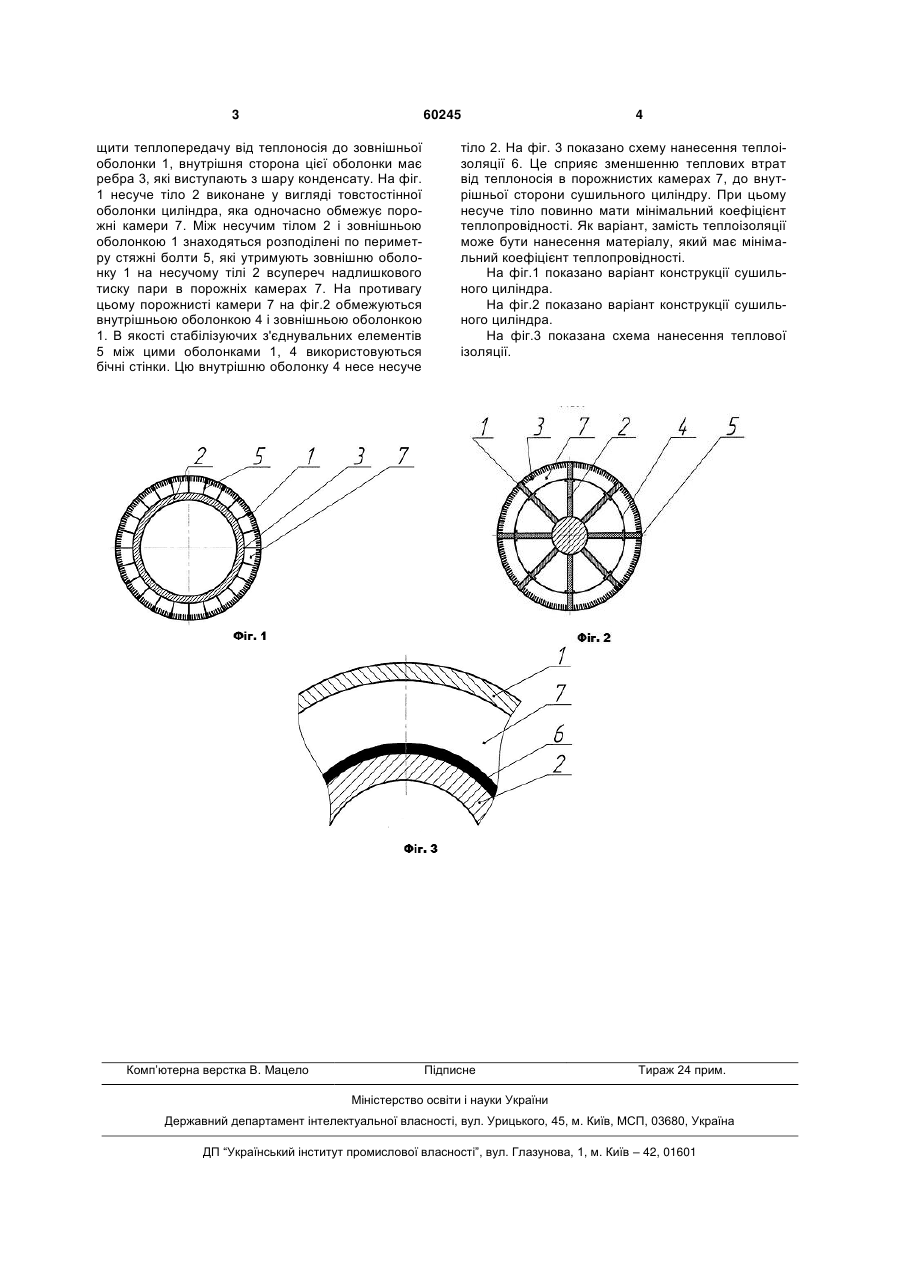

1. Сушильний циліндр, який складається з максимально тонкої зовнішньої оболонки, що має рифлену внутрішню поверхню, несучого тіла, з'єд 3 60245 щити теплопередачу від теплоносія до зовнішньої оболонки 1, внутрішня сторона цієї оболонки має ребра 3, які виступають з шару конденсату. На фіг. 1 несуче тіло 2 виконане у вигляді товстостінної оболонки циліндра, яка одночасно обмежує порожні камери 7. Між несучим тілом 2 і зовнішньою оболонкою 1 знаходяться розподілені по периметру стяжні болти 5, які утримують зовнішню оболонку 1 на несучому тілі 2 всупереч надлишкового тиску пари в порожніх камерах 7. На противагу цьому порожнисті камери 7 на фіг.2 обмежуються внутрішньою оболонкою 4 і зовнішньою оболонкою 1. В якості стабілізуючих з'єднувальних елементів 5 між цими оболонками 1, 4 використовуються бічні стінки. Цю внутрішню оболонку 4 несе несуче Комп’ютерна верстка В. Мацело 4 тіло 2. На фіг. 3 показано схему нанесення теплоізоляції 6. Це сприяє зменшенню теплових втрат від теплоносія в порожнистих камерах 7, до внутрішньої сторони сушильного циліндру. При цьому несуче тіло повинно мати мінімальний коефіцієнт теплопровідності. Як варіант, замість теплоізоляції може бути нанесення матеріалу, який має мінімальний коефіцієнт теплопровідності. На фіг.1 показано варіант конструкції сушильного циліндра. На фіг.2 показано варіант конструкції сушильного циліндра. На фіг.3 показана схема нанесення теплової ізоляції. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrying cylinder
Автори англійськоюMartyniuk Vadym Olehovych, Novokhat Oleh Anatoliiovych
Назва патенту російськоюСушильный цилиндр
Автори російськоюМартынюк Вадим Олегович, Новохат Олег Анатолійович, Новохат Олег Анатолиевич
МПК / Мітки
МПК: D21F 5/00
