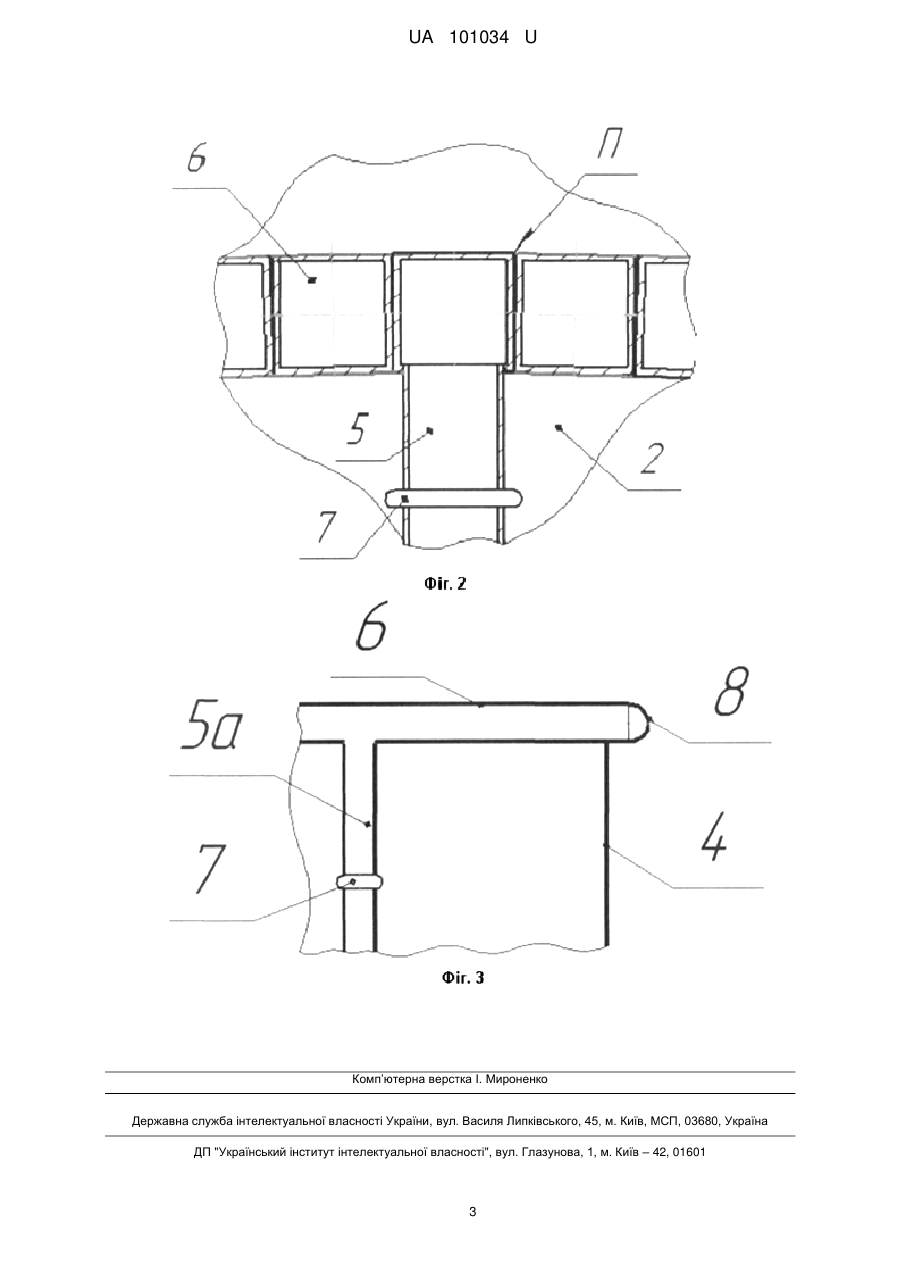

Сушильний циліндр

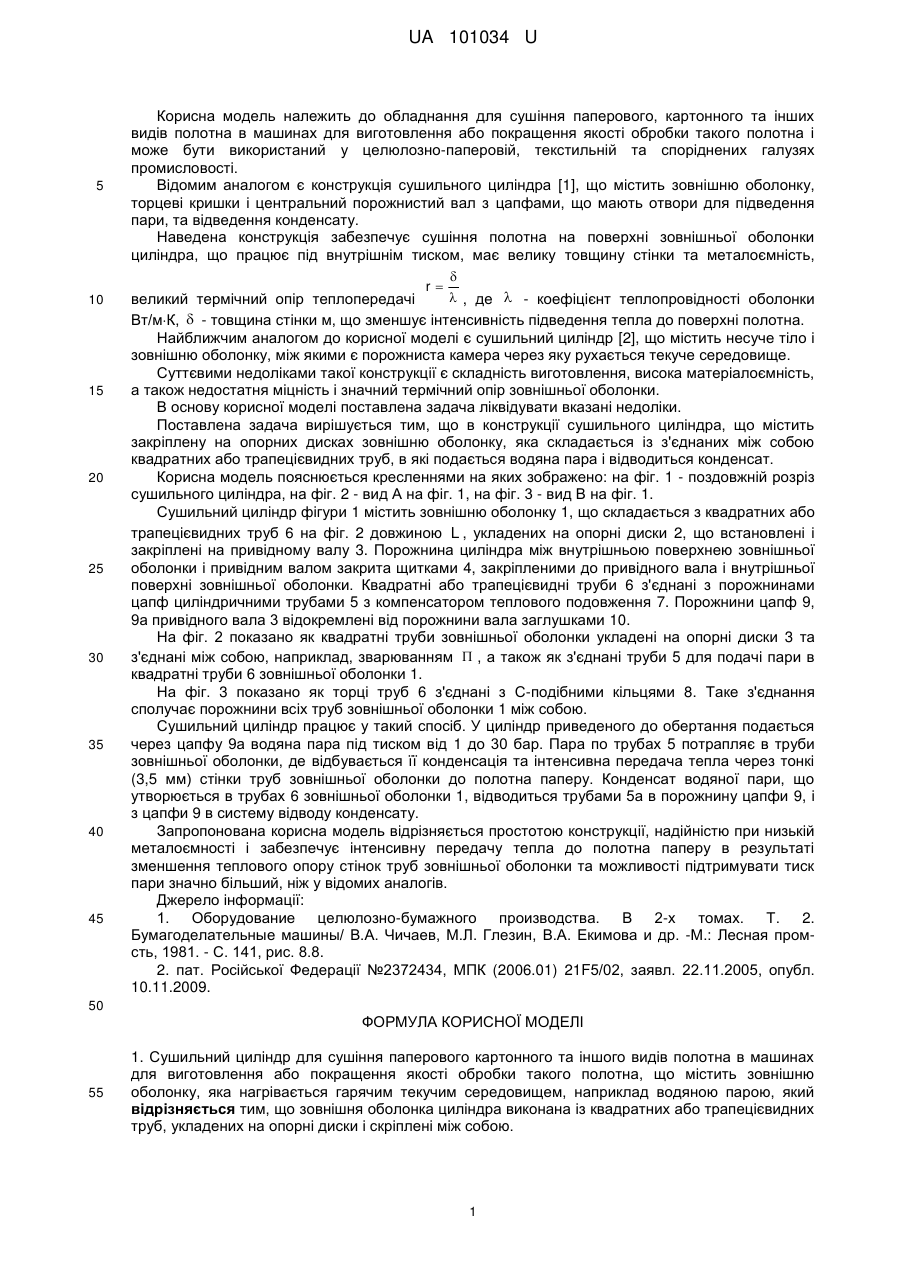

Реферат: Сушильний циліндр для сушіння паперового картонного та іншого видів полотна в машинах для виготовлення або покращення якості обробки такого полотна містить зовнішню оболонку, яка нагрівається гарячим текучим середовищем, наприклад водяною парою. Зовнішня оболонка циліндра виконана із квадратних або трапецієвидних труб, укладених на опорні диски і скріплені між собою. UA 101034 U (12) UA 101034 U UA 101034 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до обладнання для сушіння паперового, картонного та інших видів полотна в машинах для виготовлення або покращення якості обробки такого полотна і може бути використаний у целюлозно-паперовій, текстильній та споріднених галузях промисловості. Відомим аналогом є конструкція сушильного циліндра [1], що містить зовнішню оболонку, торцеві кришки і центральний порожнистий вал з цапфами, що мають отвори для підведення пари, та відведення конденсату. Наведена конструкція забезпечує сушіння полотна на поверхні зовнішньої оболонки циліндра, що працює під внутрішнім тиском, має велику товщину стінки та металоємність,  r  , де  - коефіцієнт теплопровідності оболонки великий термічний опір теплопередачі Вт/мК,  - товщина стінки м, що зменшує інтенсивність підведення тепла до поверхні полотна. Найближчим аналогом до корисної моделі є сушильний циліндр [2], що містить несуче тіло і зовнішню оболонку, між якими є порожниста камера через яку рухається текуче середовище. Суттєвими недоліками такої конструкції є складність виготовлення, висока матеріалоємність, а також недостатня міцність і значний термічний опір зовнішньої оболонки. В основу корисної моделі поставлена задача ліквідувати вказані недоліки. Поставлена задача вирішується тим, що в конструкції сушильного циліндра, що містить закріплену на опорних дисках зовнішню оболонку, яка складається із з'єднаних між собою квадратних або трапецієвидних труб, в які подається водяна пара і відводиться конденсат. Корисна модель пояснюється кресленнями на яких зображено: на фіг. 1 - поздовжній розріз сушильного циліндра, на фіг. 2 - вид А на фіг. 1, на фіг. 3 - вид В на фіг. 1. Сушильний циліндр фігури 1 містить зовнішню оболонку 1, що складається з квадратних або трапецієвидних труб 6 на фіг. 2 довжиною L , укладених на опорні диски 2, що встановлені і закріплені на привідному валу 3. Порожнина циліндра між внутрішньою поверхнею зовнішньої оболонки і привідним валом закрита щитками 4, закріпленими до привідного вала і внутрішньої поверхні зовнішньої оболонки. Квадратні або трапецієвидні труби 6 з'єднані з порожнинами цапф циліндричними трубами 5 з компенсатором теплового подовження 7. Порожнини цапф 9, 9а привідного вала 3 відокремлені від порожнини вала заглушками 10. На фіг. 2 показано як квадратні труби зовнішньої оболонки укладені на опорні диски 3 та з'єднані між собою, наприклад, зварюванням  , а також як з'єднані труби 5 для подачі пари в квадратні труби 6 зовнішньої оболонки 1. На фіг. 3 показано як торці труб 6 з'єднані з С-подібними кільцями 8. Таке з'єднання сполучає порожнини всіх труб зовнішньої оболонки 1 між собою. Сушильний циліндр працює у такий спосіб. У циліндр приведеного до обертання подається через цапфу 9а водяна пара під тиском від 1 до 30 бар. Пара по трубах 5 потрапляє в труби зовнішньої оболонки, де відбувається її конденсація та інтенсивна передача тепла через тонкі (3,5 мм) стінки труб зовнішньої оболонки до полотна паперу. Конденсат водяної пари, що утворюється в трубах 6 зовнішньої оболонки 1, відводиться трубами 5а в порожнину цапфи 9, і з цапфи 9 в систему відводу конденсату. Запропонована корисна модель відрізняється простотою конструкції, надійністю при низькій металоємності і забезпечує інтенсивну передачу тепла до полотна паперу в результаті зменшення теплового опору стінок труб зовнішньої оболонки та можливості підтримувати тиск пари значно більший, ніж у відомих аналогів. Джерело інформації: 1. Оборудование целюлозно-бумажного производства. В 2-х томах. Т. 2. Бумагоделательные машины/ В.А. Чичаев, М.Л. Глезин, В.А. Екимова и др. -М.: Лесная промсть, 1981. - С. 141, рис. 8.8. 2. пат. Російської Федерації №2372434, МПК (2006.01) 21F5/02, заявл. 22.11.2005, опубл. 10.11.2009. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Сушильний циліндр для сушіння паперового картонного та іншого видів полотна в машинах для виготовлення або покращення якості обробки такого полотна, що містить зовнішню оболонку, яка нагрівається гарячим текучим середовищем, наприклад водяною парою, який відрізняється тим, що зовнішня оболонка циліндра виконана із квадратних або трапецієвидних труб, укладених на опорні диски і скріплені між собою. 1 UA 101034 U 5 10 2. Сушильний циліндр за п. 1, який відрізняється тим, що опорні диски встановлені і закріплені на привідному валу, що містить пустотілі цапфи, з'єднані з торцями вала. 3. Сушильний циліндр за п. 1, який відрізняється тим, що гарячим текучим середовищем є водяна пара, тиск якої в трубах зовнішньої обичайки знаходиться в межах від 1 до 30 бар. 4. Сушильний циліндр за п. 1, який відрізняється тим, що торці труб, утворюючих зовнішню обичайку, з'єднані між собою С-подібними кільцями, закріпленими до верхньої і нижньої стінок труб, утворюючи кільцеві канали, що з'єднують порожнини труб зовнішньої оболонки між собою. 5. Сушильний циліндр за п. 1, який відрізняється тим, що сушильний циліндр містить захисні щитки, закріплені до вала і до внутрішньої поверхні оболонки. 6. Сушильний циліндр за п. 1, який відрізняється тим, що порожнини труб зовнішньої оболонки з'єднані з порожнинами цапф вала циліндричними трубами, що містять компенсатори температурних подовжень. 7. Сушильний циліндр за п. 1, який відрізняється тим, що порожнини цапф відділені від порожнини вала заглушками. 2 UA 101034 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
