Сушильний циліндр
Номер патенту: 60244
Опубліковано: 10.06.2011
Формула / Реферат

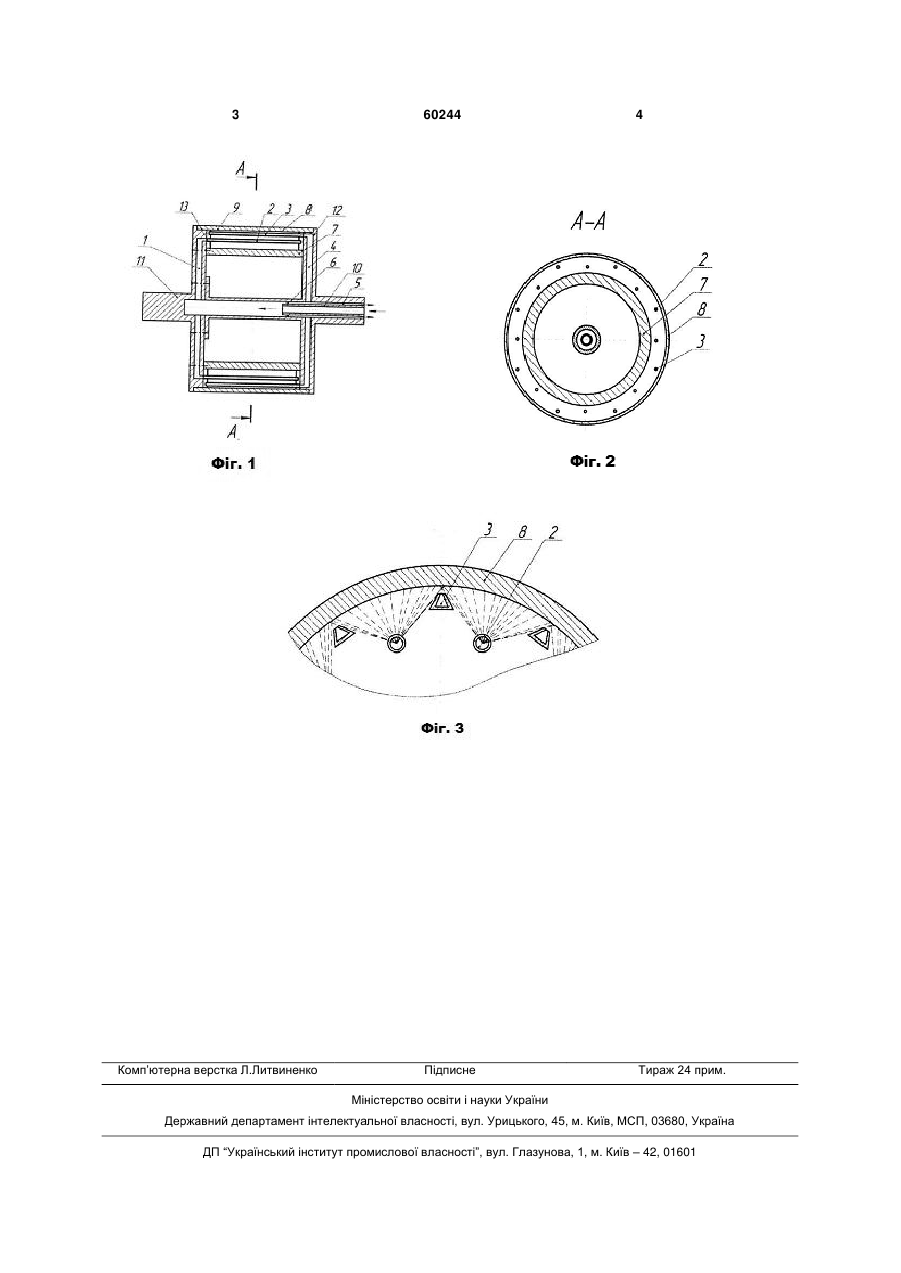

1. Cушильний циліндр, що містить максимально тонку зовнішню оболонку, несуче тіло, пристрої для підведення пари та відведення конденсату, який відрізняється тим, що в порожнині, утвореній несучим тілом і максимально тонкою зовнішньою оболонкою, паровідвідні та конденсатовідвідні пристрої почергово розташовані по всій ширині сушильного циліндра.
2. Cушильний циліндр за п. 1, який відрізняється тим, що для покращення розподілення пари на внутрішній поверхні циліндра конденсатовідвідний пристрій в перерізі має вигляд частково зрізаного конуса, поверненого в напрямку внутрішньої поверхні зовнішньої оболонки.
Текст
1. Cушильний циліндр, що містить максимально тонку зовнішню оболонку, несуче тіло, пристрої для підведення пари та відведення конден 3 Комп’ютерна верстка Л.Литвиненко 60244 4 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDrying cylinder
Автори англійськоюYaremenko Inna Olehivna, Novokhat Oleh Anatoliiovych
Назва патенту російськоюСушильный цилиндр
Автори російськоюЯременко Инна Олеговна, Новохат Олег Анатолійович, Новохат Олег Анатолиевич
МПК / Мітки
МПК: D21F 5/00
