Резервуар для безпарашутного доставлення вантажів

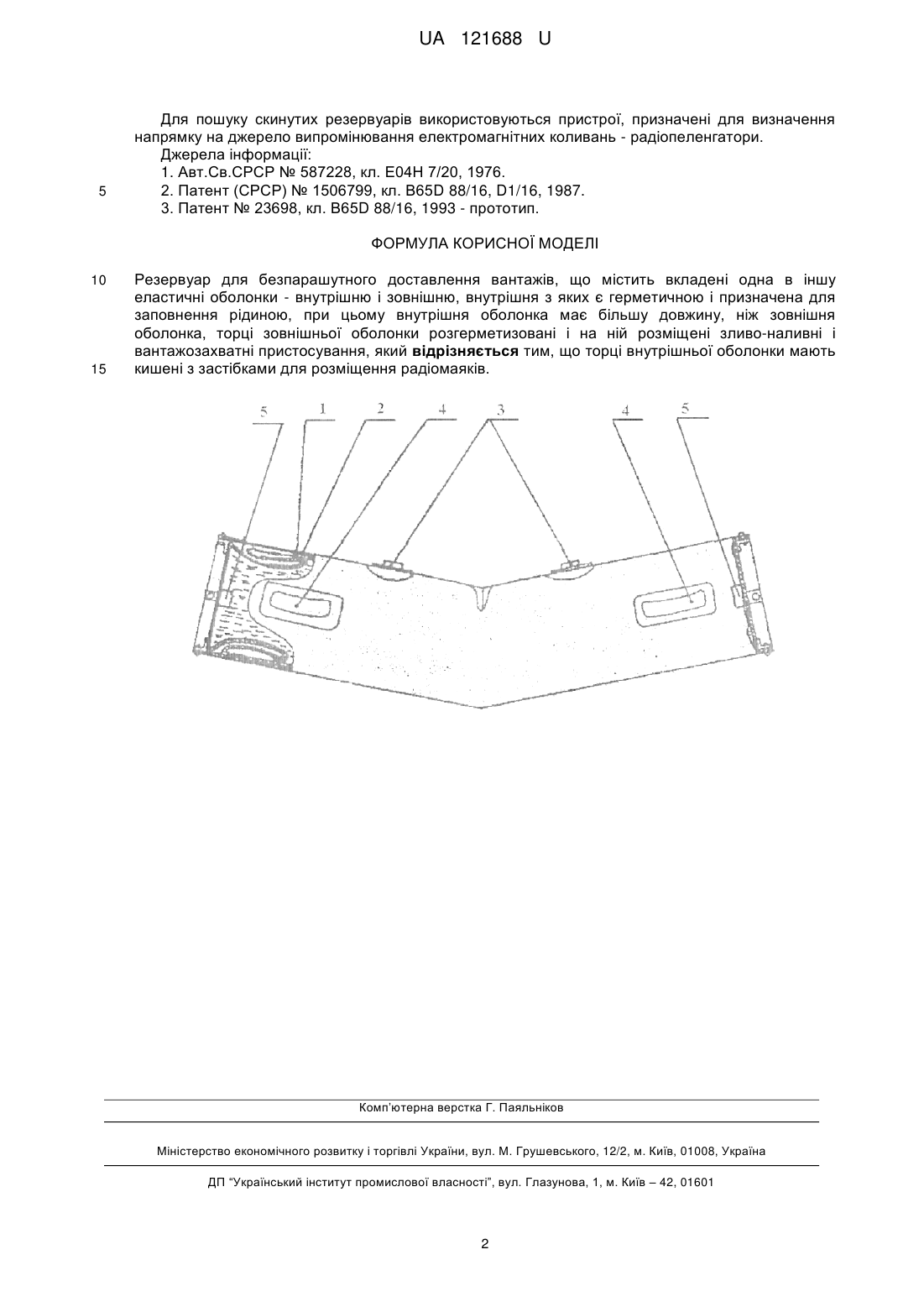

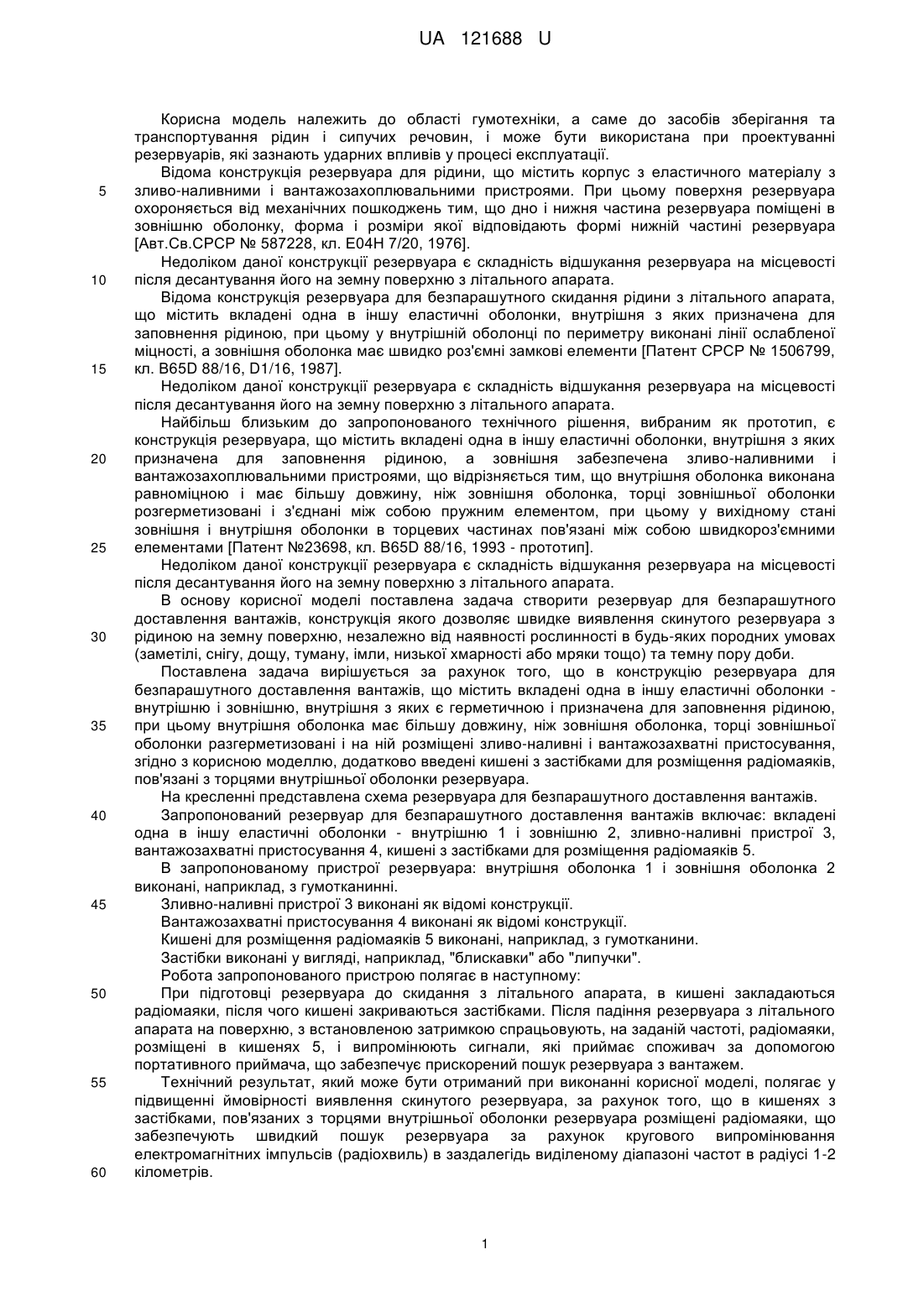

Реферат: Резервуар для безпарашутного доставлення вантажів має вкладені одна в іншу еластичні оболонки - внутрішню і зовнішню, внутрішня з яких є герметичною і призначена для заповнення рідиною. Внутрішня оболонка має більшу довжину, ніж зовнішня оболонка. Торці зовнішньої оболонки розгерметизовані і на ній розміщені зливо-наливні і вантажозахватні пристосування. Торці внутрішньої оболонки мають кишені з застібками для розміщення радіомаяків. UA 121688 U (54) РЕЗЕРВУАР ДЛЯ БЕЗПАРАШУТНОГО ДОСТАВЛЕННЯ ВАНТАЖІВ UA 121688 U UA 121688 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області гумотехніки, а саме до засобів зберігання та транспортування рідин і сипучих речовин, і може бути використана при проектуванні резервуарів, які зазнають ударних впливів у процесі експлуатації. Відома конструкція резервуара для рідини, що містить корпус з еластичного матеріалу з зливо-наливними і вантажозахоплювальними пристроями. При цьому поверхня резервуара охороняється від механічних пошкоджень тим, що дно і нижня частина резервуара поміщені в зовнішню оболонку, форма і розміри якої відповідають формі нижній частині резервуара [Авт.Св.СРСР № 587228, кл. Е04Н 7/20, 1976]. Недоліком даної конструкції резервуара є складність відшукання резервуара на місцевості після десантування його на земну поверхню з літального апарата. Відома конструкція резервуара для безпарашутного скидання рідини з літального апарата, що містить вкладені одна в іншу еластичні оболонки, внутрішня з яких призначена для заповнення рідиною, при цьому у внутрішній оболонці по периметру виконані лінії ослабленої міцності, а зовнішня оболонка має швидко роз'ємні замкові елементи [Патент СРСР № 1506799, кл. В65D 88/16, D1/16, 1987]. Недоліком даної конструкції резервуара є складність відшукання резервуара на місцевості після десантування його на земну поверхню з літального апарата. Найбільш близьким до запропонованого технічного рішення, вибраним як прототип, є конструкція резервуара, що містить вкладені одна в іншу еластичні оболонки, внутрішня з яких призначена для заповнення рідиною, а зовнішня забезпечена зливо-наливними і вантажозахоплювальними пристроями, що відрізняється тим, що внутрішня оболонка виконана равноміцною і має більшу довжину, ніж зовнішня оболонка, торці зовнішньої оболонки розгерметизовані і з'єднані між собою пружним елементом, при цьому у вихідному стані зовнішня і внутрішня оболонки в торцевих частинах пов'язані між собою швидкороз'ємними елементами [Патент №23698, кл. В65D 88/16, 1993 - прототип]. Недоліком даної конструкції резервуара є складність відшукання резервуара на місцевості після десантування його на земну поверхню з літального апарата. В основу корисної моделі поставлена задача створити резервуар для безпарашутного доставлення вантажів, конструкція якого дозволяє швидке виявлення скинутого резервуара з рідиною на земну поверхню, незалежно від наявності рослинності в будь-яких породних умовах (заметілі, снігу, дощу, туману, імли, низької хмарності або мряки тощо) та темну пору доби. Поставлена задача вирішується за рахунок того, що в конструкцію резервуара для безпарашутного доставлення вантажів, що містить вкладені одна в іншу еластичні оболонки внутрішню і зовнішню, внутрішня з яких є герметичною і призначена для заповнення рідиною, при цьому внутрішня оболонка має більшу довжину, ніж зовнішня оболонка, торці зовнішньої оболонки разгерметизовані і на ній розміщені зливо-наливні і вантажозахватні пристосування, згідно з корисною моделлю, додатково введені кишені з застібками для розміщення радіомаяків, пов'язані з торцями внутрішньої оболонки резервуара. На кресленні представлена схема резервуара для безпарашутного доставлення вантажів. Запропонований резервуар для безпарашутного доставлення вантажів включає: вкладені одна в іншу еластичні оболонки - внутрішню 1 і зовнішню 2, зливно-наливні пристрої 3, вантажозахватні пристосування 4, кишені з застібками для розміщення радіомаяків 5. В запропонованому пристрої резервуара: внутрішня оболонка 1 і зовнішня оболонка 2 виконані, наприклад, з гумотканинні. Зливно-наливні пристрої 3 виконані як відомі конструкції. Вантажозахватні пристосування 4 виконані як відомі конструкції. Кишені для розміщення радіомаяків 5 виконані, наприклад, з гумотканини. Застібки виконані у вигляді, наприклад, "блискавки" або "липучки". Робота запропонованого пристрою полягає в наступному: При підготовці резервуара до скидання з літального апарата, в кишені закладаються радіомаяки, після чого кишені закриваються застібками. Після падіння резервуара з літального апарата на поверхню, з встановленою затримкою спрацьовують, на заданій частоті, радіомаяки, розміщені в кишенях 5, і випромінюють сигнали, які приймає споживач за допомогою портативного приймача, що забезпечує прискорений пошук резервуара з вантажем. Технічний результат, який може бути отриманий при виконанні корисної моделі, полягає у підвищенні ймовірності виявлення скинутого резервуара, за рахунок того, що в кишенях з застібками, пов'язаних з торцями внутрішньої оболонки резервуара розміщені радіомаяки, що забезпечують швидкий пошук резервуара за рахунок кругового випромінювання електромагнітних імпульсів (радіохвиль) в заздалегідь виділеному діапазоні частот в радіусі 1-2 кілометрів. 1 UA 121688 U 5 Для пошуку скинутих резервуарів використовуються пристрої, призначені для визначення напрямку на джерело випромінювання електромагнітних коливань - радіопеленгатори. Джерела інформації: 1. Авт.Св.СРСР № 587228, кл. Ε04Н 7/20, 1976. 2. Патент (СРСР) № 1506799, кл. В65D 88/16, D1/16, 1987. 3. Патент № 23698, кл. В65D 88/16, 1993 - прототип. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Резервуар для безпарашутного доставлення вантажів, що містить вкладені одна в іншу еластичні оболонки - внутрішню і зовнішню, внутрішня з яких є герметичною і призначена для заповнення рідиною, при цьому внутрішня оболонка має більшу довжину, ніж зовнішня оболонка, торці зовнішньої оболонки розгерметизовані і на ній розміщені зливо-наливні і вантажозахватні пристосування, який відрізняється тим, що торці внутрішньої оболонки мають кишені з застібками для розміщення радіомаяків. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
