Спосіб моніторингу стану навколишнього середовища, зокрема радіаційного фону

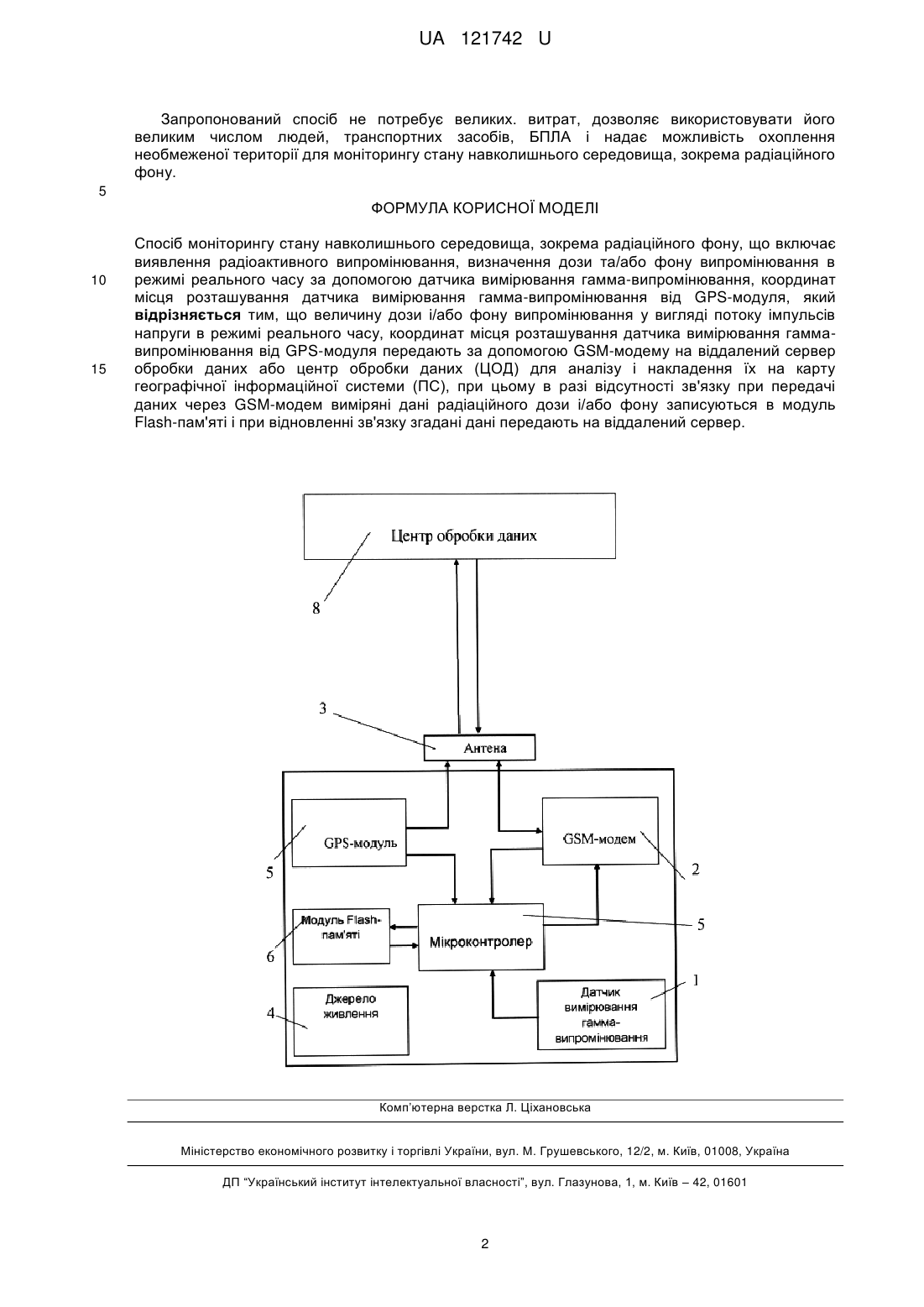

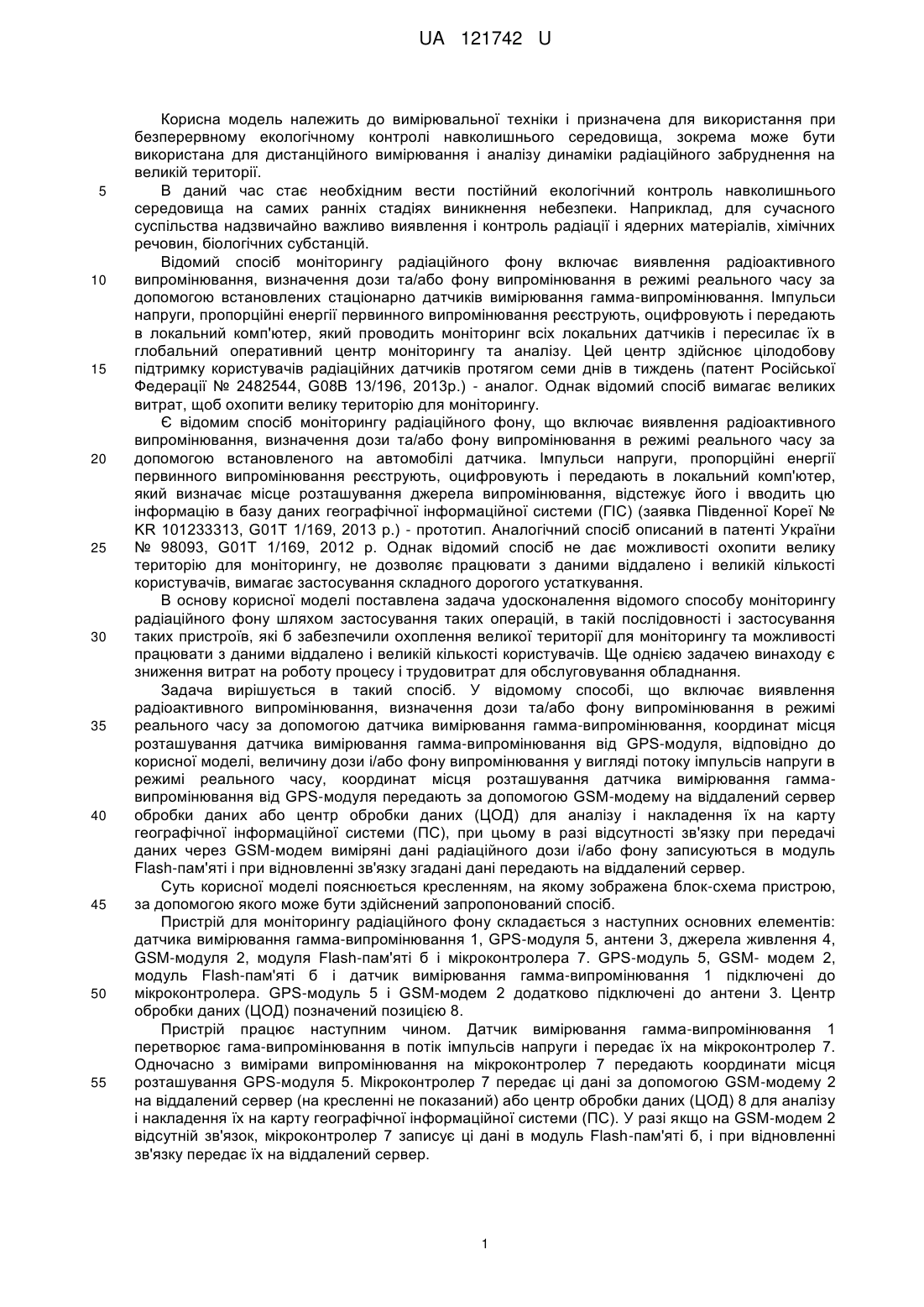

Реферат: Спосіб моніторингу стану навколишнього середовища, зокрема радіаційного фону, полягає у виявленні радіоактивного випромінювання, визначенні дози та/або фону випромінювання в режимі реального часу за допомогою датчика вимірювання гамма-випромінювання, координат місця розташування датчика вимірювання гамма-випромінювання від GPS-модуля. Величину дози і/або фону випромінювання у вигляді потоку імпульсів напруги в режимі реального часу, координат місця розташування датчика вимірювання гамма-випромінювання від GPS-модуля передають за допомогою GSM-модему на віддалений сервер обробки даних або центр обробки даних (ЦОД) для аналізу і накладення їх на карту географічної інформаційної системи (ПС). В разі відсутності зв'язку при передачі даних через GSM-модем виміряні дані радіаційного дози і/або фону записуються в модуль Flash-пам'яті і при відновленні зв'язку згадані дані передають на віддалений сервер. UA 121742 U (12) UA 121742 U UA 121742 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки і призначена для використання при безперервному екологічному контролі навколишнього середовища, зокрема може бути використана для дистанційного вимірювання і аналізу динаміки радіаційного забруднення на великій території. В даний час стає необхідним вести постійний екологічний контроль навколишнього середовища на самих ранніх стадіях виникнення небезпеки. Наприклад, для сучасного суспільства надзвичайно важливо виявлення і контроль радіації і ядерних матеріалів, хімічних речовин, біологічних субстанцій. Відомий спосіб моніторингу радіаційного фону включає виявлення радіоактивного випромінювання, визначення дози та/або фону випромінювання в режимі реального часу за допомогою встановлених стаціонарно датчиків вимірювання гамма-випромінювання. Імпульси напруги, пропорційні енергії первинного випромінювання реєструють, оцифровують і передають в локальний комп'ютер, який проводить моніторинг всіх локальних датчиків і пересилає їх в глобальний оперативний центр моніторингу та аналізу. Цей центр здійснює цілодобову підтримку користувачів радіаційних датчиків протягом семи днів в тиждень (патент Російської Федерації № 2482544, G08B 13/196, 2013р.) - аналог. Однак відомий спосіб вимагає великих витрат, щоб охопити велику територію для моніторингу. Є відомим спосіб моніторингу радіаційного фону, що включає виявлення радіоактивного випромінювання, визначення дози та/або фону випромінювання в режимі реального часу за допомогою встановленого на автомобілі датчика. Імпульси напруги, пропорційні енергії первинного випромінювання реєструють, оцифровують і передають в локальний комп'ютер, який визначає місце розташування джерела випромінювання, відстежує його і вводить цю інформацію в базу даних географічної інформаційної системи (ГІС) (заявка Південної Кореї № KR 101233313, G01T 1/169, 2013 р.) - прототип. Аналогічний спосіб описаний в патенті України № 98093, G01T 1/169, 2012 р. Однак відомий спосіб не дає можливості охопити велику територію для моніторингу, не дозволяє працювати з даними віддалено і великій кількості користувачів, вимагає застосування складного дорогого устаткування. В основу корисної моделі поставлена задача удосконалення відомого способу моніторингу радіаційного фону шляхом застосування таких операцій, в такій послідовності і застосування таких пристроїв, які б забезпечили охоплення великої території для моніторингу та можливості працювати з даними віддалено і великій кількості користувачів. Ще однією задачею винаходу є зниження витрат на роботу процесу і трудовитрат для обслуговування обладнання. Задача вирішується в такий спосіб. У відомому способі, що включає виявлення радіоактивного випромінювання, визначення дози та/або фону випромінювання в режимі реального часу за допомогою датчика вимірювання гамма-випромінювання, координат місця розташування датчика вимірювання гамма-випромінювання від GPS-модуля, відповідно до корисної моделі, величину дози і/або фону випромінювання у вигляді потоку імпульсів напруги в режимі реального часу, координат місця розташування датчика вимірювання гаммавипромінювання від GPS-модуля передають за допомогою GSM-модему на віддалений сервер обробки даних або центр обробки даних (ЦОД) для аналізу і накладення їх на карту географічної інформаційної системи (ПС), при цьому в разі відсутності зв'язку при передачі даних через GSM-модем виміряні дані радіаційного дози і/або фону записуються в модуль Flash-пам'яті і при відновленні зв'язку згадані дані передають на віддалений сервер. Суть корисної моделі пояснюється кресленням, на якому зображена блок-схема пристрою, за допомогою якого може бути здійснений запропонований спосіб. Пристрій для моніторингу радіаційного фону складається з наступних основних елементів: датчика вимірювання гамма-випромінювання 1, GPS-модуля 5, антени 3, джерела живлення 4, GSM-модуля 2, модуля Flash-пам'яті б і мікроконтролера 7. GPS-модуль 5, GSM- модем 2, модуль Flash-пам'яті б і датчик вимірювання гамма-випромінювання 1 підключені до мікроконтролера. GPS-модуль 5 і GSM-модем 2 додатково підключені до антени 3. Центр обробки даних (ЦОД) позначений позицією 8. Пристрій працює наступним чином. Датчик вимірювання гамма-випромінювання 1 перетворює гама-випромінювання в потік імпульсів напруги і передає їх на мікроконтролер 7. Одночасно з вимірами випромінювання на мікроконтролер 7 передають координати місця розташування GPS-модуля 5. Мікроконтролер 7 передає ці дані за допомогою GSM-модему 2 на віддалений сервер (на кресленні не показаний) або центр обробки даних (ЦОД) 8 для аналізу і накладення їх на карту географічної інформаційної системи (ПС). У разі якщо на GSM-модем 2 відсутній зв'язок, мікроконтролер 7 записує ці дані в модуль Flash-пам'яті б, і при відновленні зв'язку передає їх на віддалений сервер. 1 UA 121742 U Запропонований спосіб не потребує великих. витрат, дозволяє використовувати його великим числом людей, транспортних засобів, БПЛА і надає можливість охоплення необмеженої території для моніторингу стану навколишнього середовища, зокрема радіаційного фону. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Спосіб моніторингу стану навколишнього середовища, зокрема радіаційного фону, що включає виявлення радіоактивного випромінювання, визначення дози та/або фону випромінювання в режимі реального часу за допомогою датчика вимірювання гамма-випромінювання, координат місця розташування датчика вимірювання гамма-випромінювання від GPS-модуля, який відрізняється тим, що величину дози і/або фону випромінювання у вигляді потоку імпульсів напруги в режимі реального часу, координат місця розташування датчика вимірювання гаммавипромінювання від GPS-модуля передають за допомогою GSM-модему на віддалений сервер обробки даних або центр обробки даних (ЦОД) для аналізу і накладення їх на карту географічної інформаційної системи (ПС), при цьому в разі відсутності зв'язку при передачі даних через GSM-модем виміряні дані радіаційного дози і/або фону записуються в модуль Flash-пам'яті і при відновленні зв'язку згадані дані передають на віддалений сервер. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
