Гідроциліндр

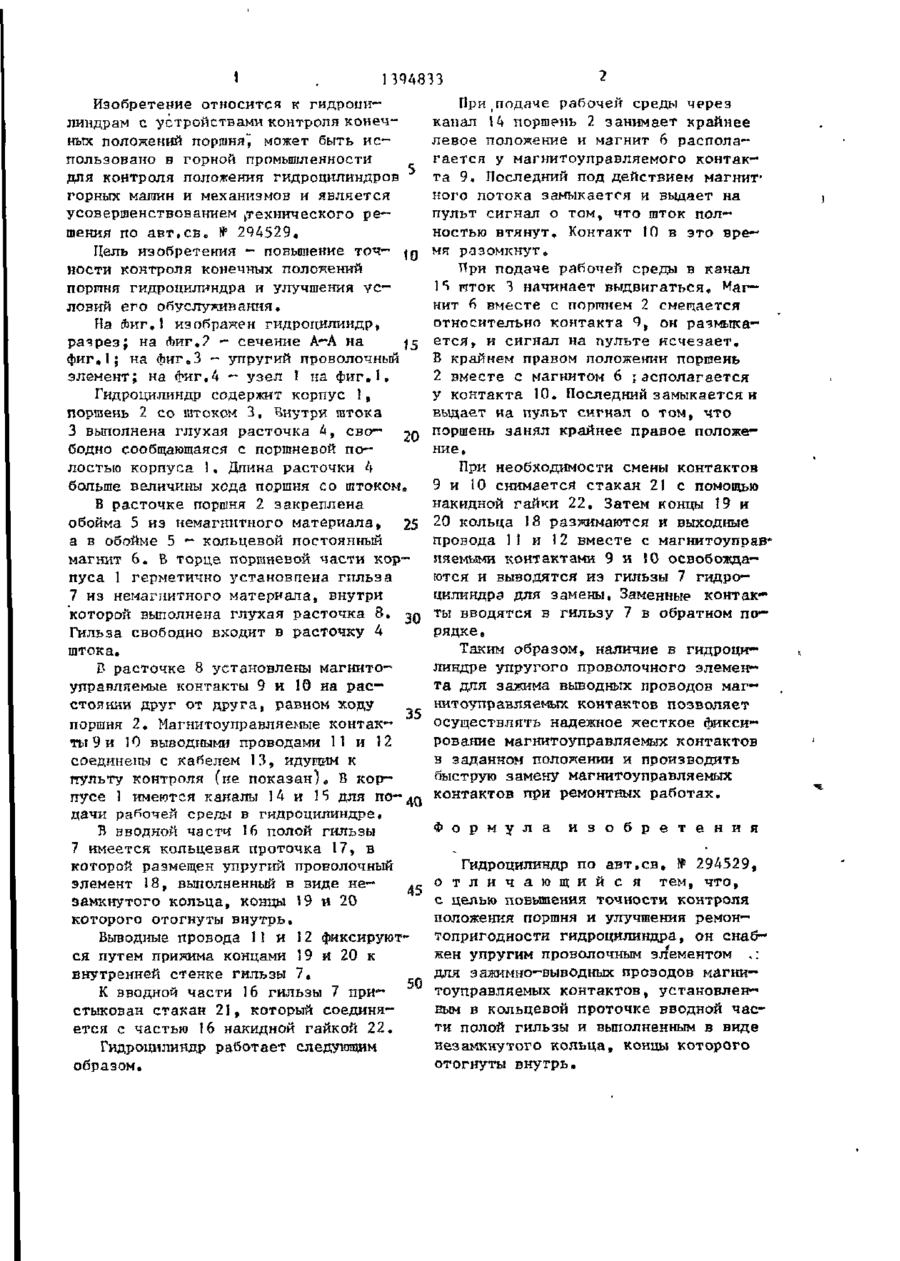

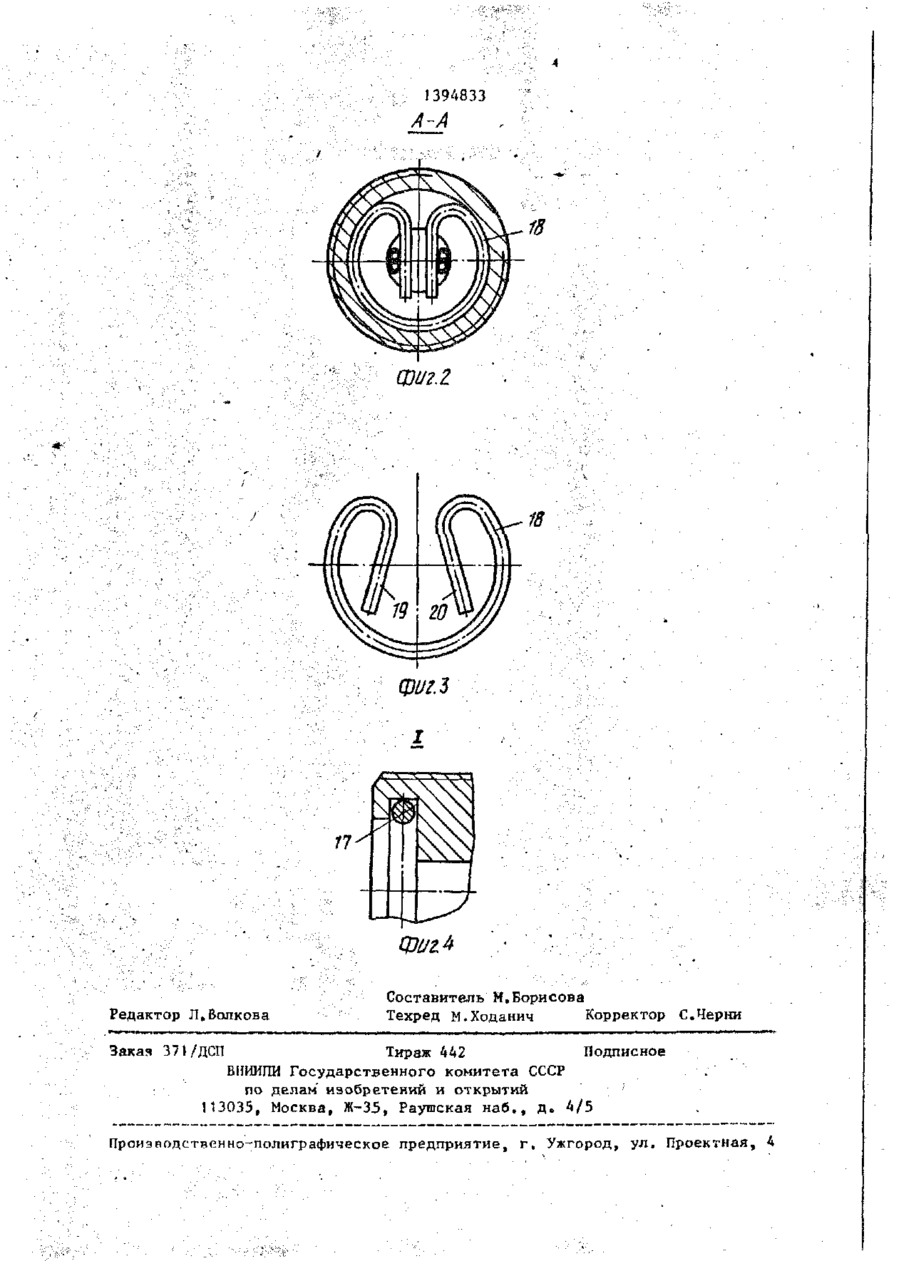

О N* С Ц О ' ДЛЯ СЛУЖГБНОГО ПОЛЬЗОВАНИЯ ЭКЗ СОЮЗ СОВЕТСНИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (31) 4 F 15. В 15/20 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ (61) 294529 (21) 4081403/25-06 (22) 02.07.86 (71) Научно-производственное объединение по созданию и выпуску средств автоматизации горных машин "Автоматгормапг" (72) Г.Х.Беккер, М.К.Файэулин и Г.И.Озерянский (53) 621.225.2(088*8) (56) Авторское свидетельство СССР № 294529, кл, F 15 В 21/08, 1969 (непублик»), (54) ГИДРОЦИЛИНДР (57) Изобретение м»б. использовано в горной промышленности для контроля положения гидроцилиндров горных машин и механизмов. Цель изобретения — повышение точности контроля конечных положений портаня и улучшение условий его обслуживания. Для этого в кольцевой проточке 17 вводной части 16 полой гильзы 7 установлен- упругий проволочный элемент 18 для зажимновыводных проводов 11, 12 магнитоуправляемых контактов 9, 10. Элемент 18 выполнен в виде незамкнутого кольца, концы к—рого отогнуты внутрь. Это п позволяет осуществить надежное жесткое фиксирование магнитоуправляемых контактов в заданном положении и производить быструю замену контактов при ремонтных работах. 4 ил. со 30 00 to -А 17-f F 1 394833 Изобретение относится к гидроии— гашдрам с устройствами контроля конечных положений поршня, может быть использовано в горной промышленности для контроля положения гидроцилиндров горных машин и механизмов и является усовершенствованием ^технического р е " шения по авт,св Е Н 294529. ° Цель ИЗОбреТеНИЯ — ПОВЫтеНИе ТОЧ~* jg ности контроля конечных положений поршня гидроцилиндра и улучшения условий его обслуживания. На Аиг.1 изображен гидроцилиндр, разрез; на Лиг.? - сечение А~А на 15 фиг,1; на фиг*3 - упругий проволочный элемент; на Фиг«4 - узел I на фиг,1. Гидроцилиндр содержит корпус 1, поршень 2 со штоком 3, Внутри гатока 3 выполнена глухая расточка А, сво- 20 бодно сообщающаяся с поршневой полостью корпуса I. Длина расточки 4 больше величины хода поршня со штоком» В расточке поршня 2 закреплена обойма 5 из немагнитного материала» 25 а в обойме 5 - кольцевой постоянный магнит 6. В торце поршневой части корпуса 1 герметично установлена гильза 7 из немагнитного материала, внутри которой выполнена глухая расточка 8. 30 Гильза свободно входит в расточку 4 штока. В расточке 8 установлены магнитоуправляемые контакты 9 и 10 на расстоянии друг от друга, равном ходу поршня 2, Магнит ©управляемые контак*" 35 ты 9 и 10 выводными проводами 11 и 12 соединены с кабелем 13, идущим к пульту контроля (не показан}* В корпусе 1 имеются каналы 14 и IS для по— дачи рабочей среды в гидроцилиндре* В вводной части 16 полой гильзы 7 имеется кольцевая проточка 17, в которой размещен упругий проволочный элемент 18, выполненный в виде не— замкнутого кольца, концы 19 и 20 которого отогнуты внутрь. Выводные провода I! и 12 фиксируются путем прижима концами 19 и 20 к внутренней стенке гильзы 7, К вводной части 16 гильзы 7 пристыкован стакан 21, который соединяется с частью 16 накидной гайкой 22. Гидроцилиндр работает следующим образом. 2 При _подаче рабочей среды через канал 14 поршень 2 занимает крайнее левое положение и магнит 6 располагается у магнитоуправляемого контак1 та 9. Последний под действием магнит ного потока замыкается и выдает на пульт сигнал о том, что шток полностью втянут. Контакт 10 в это время разомкнут. При подаче рабочей среды в канал е I» нток 3 начинает выдвигаться, Mai— нит 6 вместе с порпшем 2 смещается относительно контакта 9, он размыкается, и сигнал на пульте исчезает. 8 крайнем правом положении поршень 2 вместе с магнитом 6 ; асполагается у контакта 10. Последний замыкается и выдает на пульт сигнал о том, что поршень занял крайнее правое положение. При необходимости смены контактов 9 и 10 снимается стакан 21 с помощью накидной гайки 22, Затем концы 19 и 20 кольца 1S разжимаются и выходные провода 1I и 12 вместе с магнитоуправ* пяемыми контактами 9 и !0 освобождаются и выводятся из гильзы 7 гидро— цилиндра для замены, Заменные контакты вводятся в гильзу 7 в обратном порядкев Таким образом, наличие в гидроцилиндре упругого проволочного элемента дня зажима выводных проводов магнитоуправляемых контактов позволяет осуществлять надежное жесткое фиксирование магнитоуправляемых контактов в заданном положении и производить быструю замену магнитоуправляемых контактов при ремонтных работах. Ф о р м у л а и з о б р е т е н и я Гидроцилиндр по авт.св. № 294529, о т л и ч а ю щ и й с я тем, что, с целью повышения точности контроля положения поршня и улучшения ремонтопригодности гидроцилиндра, он снабжен упругим проволочным элементом .: для зажимно-выводных проводов магни— тоуправляемых контактов, установленным в кольцевой проточке вводной части полой гильзы и выполненным в виде незамкнутого кольца, концы которого отогнуты внутрь. !394833 A-A QJU2.Z фиг.ъ \\ 77 Редактор Л.Волкова і Составитель М.Борисова Техред М.Ходанич Корректор С.Черни Заказ 371/ДСП Тираж 442 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб„, д . 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4
