Формула / Реферат

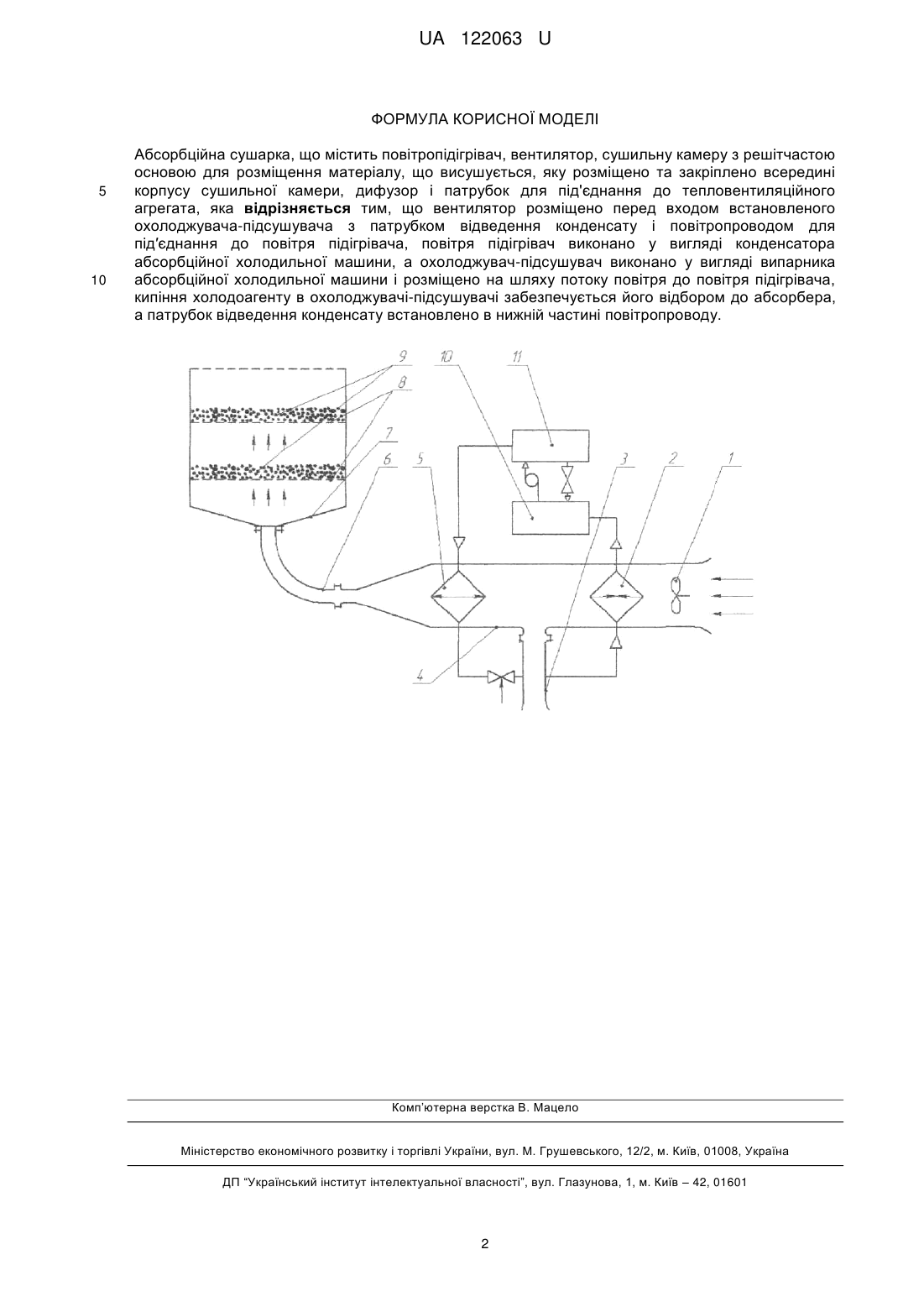

Абсорбційна сушарка, що містить повітропідігрівач, вентилятор, сушильну камеру з решітчастою основою для розміщення матеріалу, що висушується, яку розміщено та закріплено всередині корпусу сушильної камери, дифузор і патрубок для під'єднання до тепловентиляційного агрегата, яка відрізняється тим, що вентилятор розміщено перед входом встановленого охолоджувача-підсушувача з патрубком відведення конденсату і повітропроводом для під′єднання до повітря підігрівача, повітря підігрівач виконано у вигляді конденсатора абсорбційної холодильної машини, а охолоджувач-підсушувач виконано у вигляді випарника абсорбційної холодильної машини і розміщено на шляху потоку повітря до повітря підігрівача, кипіння холодоагенту в охолоджувачі-підсушувачі забезпечується його відбором до абсорбера, а патрубок відведення конденсату встановлено в нижній частині повітропроводу.

Текст

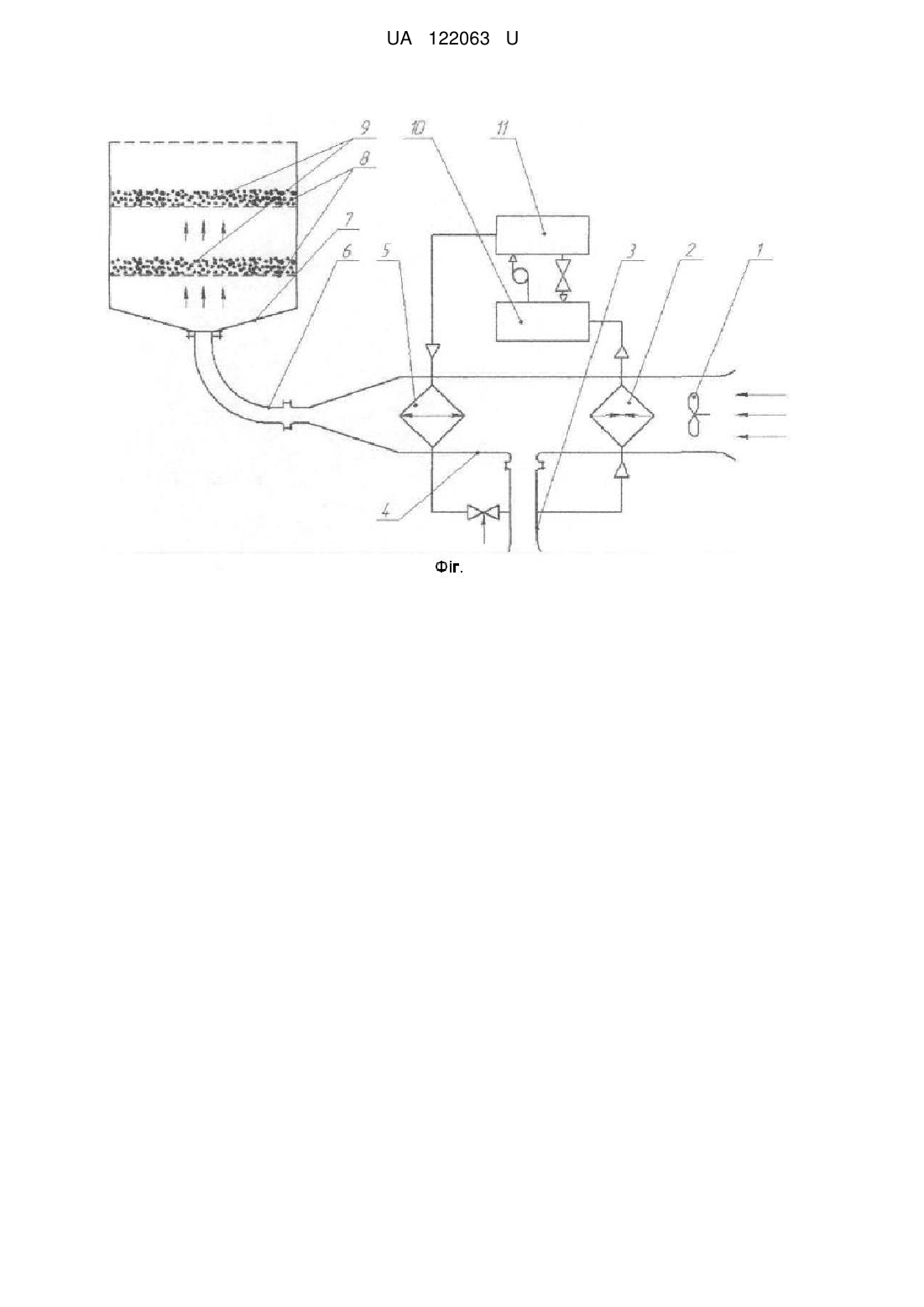

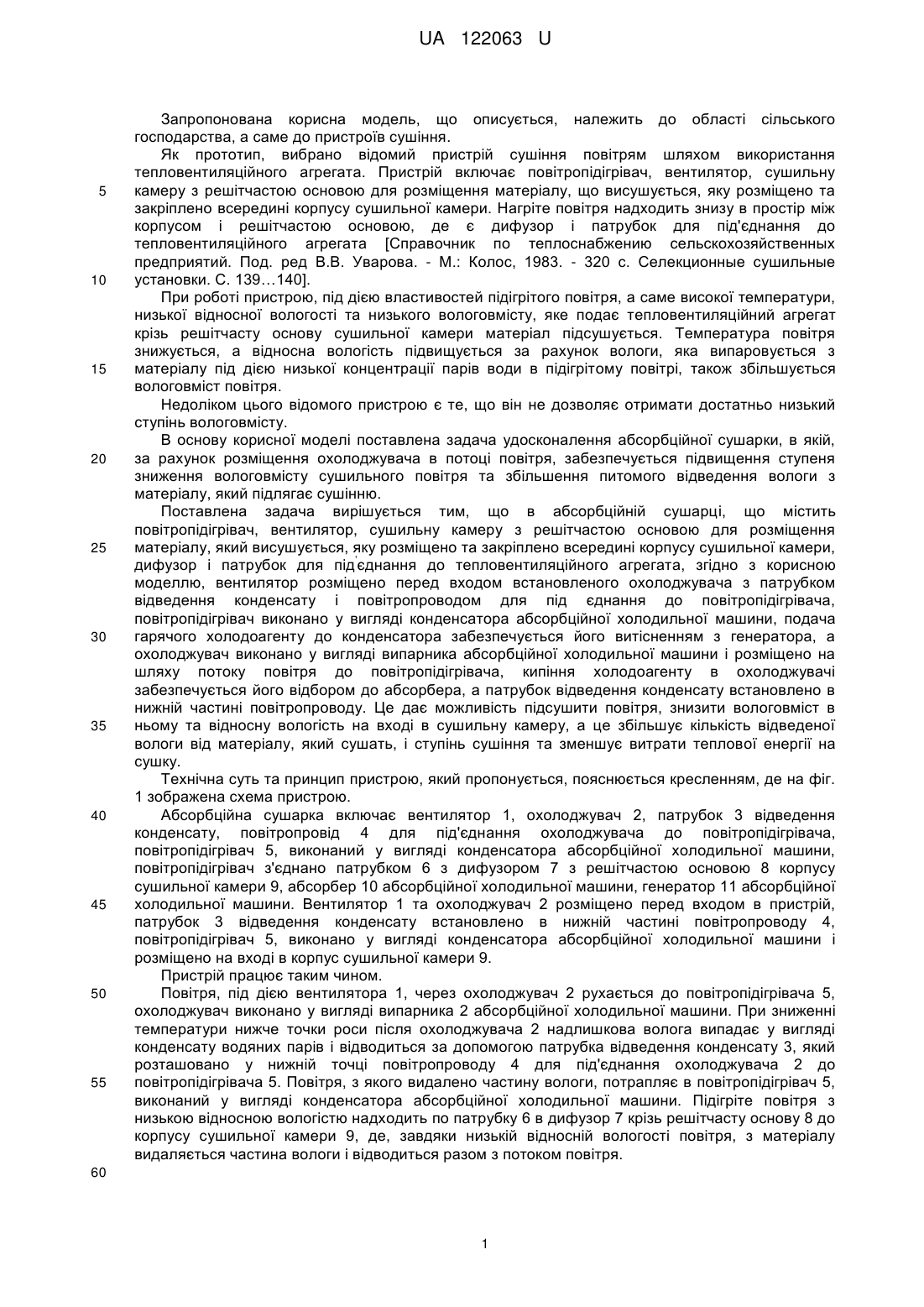

Реферат: Абсорбційна сушарка містить повітропідігрівач, вентилятор, сушильну камеру з решітчастою основою для розміщення матеріалу, що висушується, яку розміщено та закріплено всередині корпусу сушильної камери, дифузор і патрубок для під'єднання до тепловентиляційного агрегата. Вентилятор розміщено перед входом встановленого охолоджувача-підсушувача з патрубком відведення конденсату і повітропроводом для під′єднання до повітря підігрівача, повітропідігрівач виконано у вигляді конденсатора абсорбційної холодильної машини, а охолоджувач-підсушувач виконано у вигляді випарника абсорбційної холодильної машини і розміщено на шляху потоку повітря до повітропідігрівача, кипіння холодоагенту в охолоджувачіпідсушувачі забезпечується його відбором до абсорбера, а патрубок відведення конденсату встановлено в нижній частині повітропроводу. UA 122063 U (54) АБСОРБЦІЙНА СУШАРКА UA 122063 U UA 122063 U 5 10 15 20 25 30 35 40 45 50 55 Запропонована корисна модель, що описується, належить до області сільського господарства, а саме до пристроїв сушіння. Як прототип, вибрано відомий пристрій сушіння повітрям шляхом використання тепловентиляційного агрегата. Пристрій включає повітропідігрівач, вентилятор, сушильну камеру з решітчастою основою для розміщення матеріалу, що висушується, яку розміщено та закріплено всередині корпусу сушильної камери. Нагріте повітря надходить знизу в простір між корпусом і решітчастою основою, де є дифузор і патрубок для під'єднання до тепловентиляційного агрегата [Справочник по теплоснабжению сельскохозяйственных предприятий. Под. ред В.В. Уварова. - М.: Колос, 1983. - 320 с. Селекционные сушильные установки. С. 139…140]. При роботі пристрою, під дією властивостей підігрітого повітря, а саме високої температури, низької відносної вологості та низького вологовмісту, яке подає тепловентиляційний агрегат крізь решітчасту основу сушильної камери матеріал підсушується. Температура повітря знижується, а відносна вологість підвищується за рахунок вологи, яка випаровується з матеріалу під дією низької концентрації парів води в підігрітому повітрі, також збільшується вологовміст повітря. Недоліком цього відомого пристрою є те, що він не дозволяє отримати достатньо низький ступінь вологовмісту. В основу корисної моделі поставлена задача удосконалення абсорбційної сушарки, в якій, за рахунок розміщення охолоджувача в потоці повітря, забезпечується підвищення ступеня зниження вологовмісту сушильного повітря та збільшення питомого відведення вологи з матеріалу, який підлягає сушінню. Поставлена задача вирішується тим, що в абсорбційній сушарці, що містить повітропідігрівач, вентилятор, сушильну камеру з решітчастою основою для розміщення матеріалу, який висушується, яку розміщено та закріплено всередині корпусу сушильної камери, ' дифузор і патрубок для під єднання до тепловентиляційного агрегата, згідно з корисною моделлю, вентилятор розміщено перед входом встановленого охолоджувача з патрубком відведення конденсату і повітропроводом для під єднання до повітропідігрівача, повітропідігрівач виконано у вигляді конденсатора абсорбційної холодильної машини, подача гарячого холодоагенту до конденсатора забезпечується його витісненням з генератора, а охолоджувач виконано у вигляді випарника абсорбційної холодильної машини і розміщено на шляху потоку повітря до повітропідігрівача, кипіння холодоагенту в охолоджувачі забезпечується його відбором до абсорбера, а патрубок відведення конденсату встановлено в нижній частині повітропроводу. Це дає можливість підсушити повітря, знизити вологовміст в ньому та відносну вологість на вході в сушильну камеру, а це збільшує кількість відведеної вологи від матеріалу, який сушать, і ступінь сушіння та зменшує витрати теплової енергії на сушку. Технічна суть та принцип пристрою, який пропонується, пояснюється кресленням, де на фіг. 1 зображена схема пристрою. Абсорбційна сушарка включає вентилятор 1, охолоджувач 2, патрубок 3 відведення конденсату, повітропровід 4 для під'єднання охолоджувача до повітропідігрівача, повітропідігрівач 5, виконаний у вигляді конденсатора абсорбційної холодильної машини, повітропідігрівач з'єднано патрубком 6 з дифузором 7 з решітчастою основою 8 корпусу сушильної камери 9, абсорбер 10 абсорбційної холодильної машини, генератор 11 абсорбційної холодильної машини. Вентилятор 1 та охолоджувач 2 розміщено перед входом в пристрій, патрубок 3 відведення конденсату встановлено в нижній частині повітропроводу 4, повітропідігрівач 5, виконано у вигляді конденсатора абсорбційної холодильної машини і розміщено на вході в корпус сушильної камери 9. Пристрій працює таким чином. Повітря, під дією вентилятора 1, через охолоджувач 2 рухається до повітропідігрівача 5, охолоджувач виконано у вигляді випарника 2 абсорбційної холодильної машини. При зниженні температури нижче точки роси після охолоджувача 2 надлишкова волога випадає у вигляді конденсату водяних парів і відводиться за допомогою патрубка відведення конденсату 3, який розташовано у нижній точці повітропроводу 4 для під'єднання охолоджувача 2 до повітропідігрівача 5. Повітря, з якого видалено частину вологи, потрапляє в повітропідігрівач 5, виконаний у вигляді конденсатора абсорбційної холодильної машини. Підігріте повітря з низькою відносною вологістю надходить по патрубку 6 в дифузор 7 крізь решітчасту основу 8 до корпусу сушильної камери 9, де, завдяки низькій відносній вологості повітря, з матеріалу видаляється частина вологи і відводиться разом з потоком повітря. 60 1 UA 122063 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Абсорбційна сушарка, що містить повітропідігрівач, вентилятор, сушильну камеру з решітчастою основою для розміщення матеріалу, що висушується, яку розміщено та закріплено всередині корпусу сушильної камери, дифузор і патрубок для під'єднання до тепловентиляційного агрегата, яка відрізняється тим, що вентилятор розміщено перед входом встановленого охолоджувача-підсушувача з патрубком відведення конденсату і повітропроводом для під′єднання до повітря підігрівача, повітря підігрівач виконано у вигляді конденсатора абсорбційної холодильної машини, а охолоджувач-підсушувач виконано у вигляді випарника абсорбційної холодильної машини і розміщено на шляху потоку повітря до повітря підігрівача, кипіння холодоагенту в охолоджувачі-підсушувачі забезпечується його відбором до абсорбера, а патрубок відведення конденсату встановлено в нижній частині повітропроводу. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Автори англійською

Postol Yuliia Oleksandrivna

Автори російською

Постол Юлия Александровна

МПК / Мітки

МПК: F26B 9/00

Мітки: сушарка, абсорбційна
