Збірний різальний інструмент

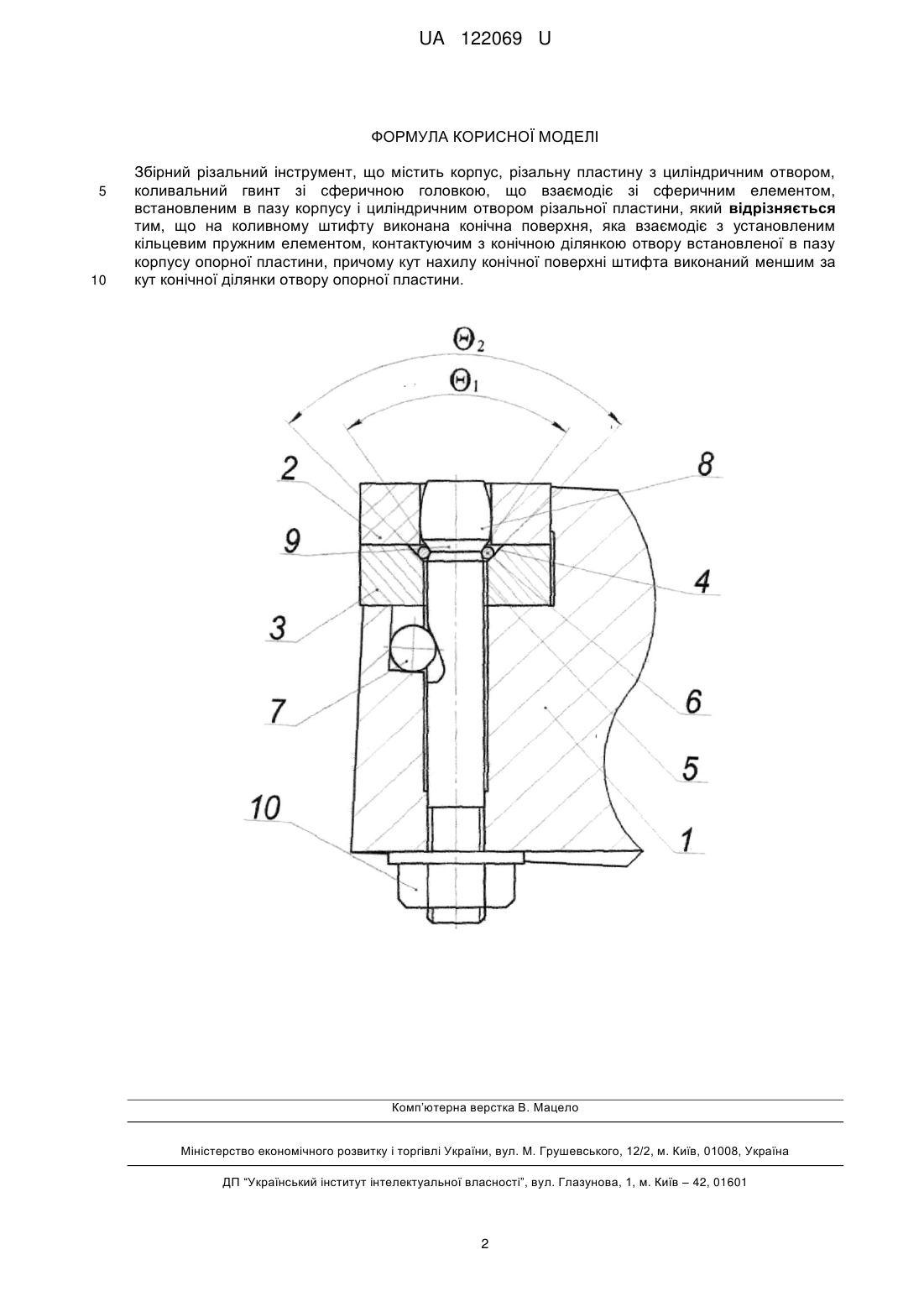

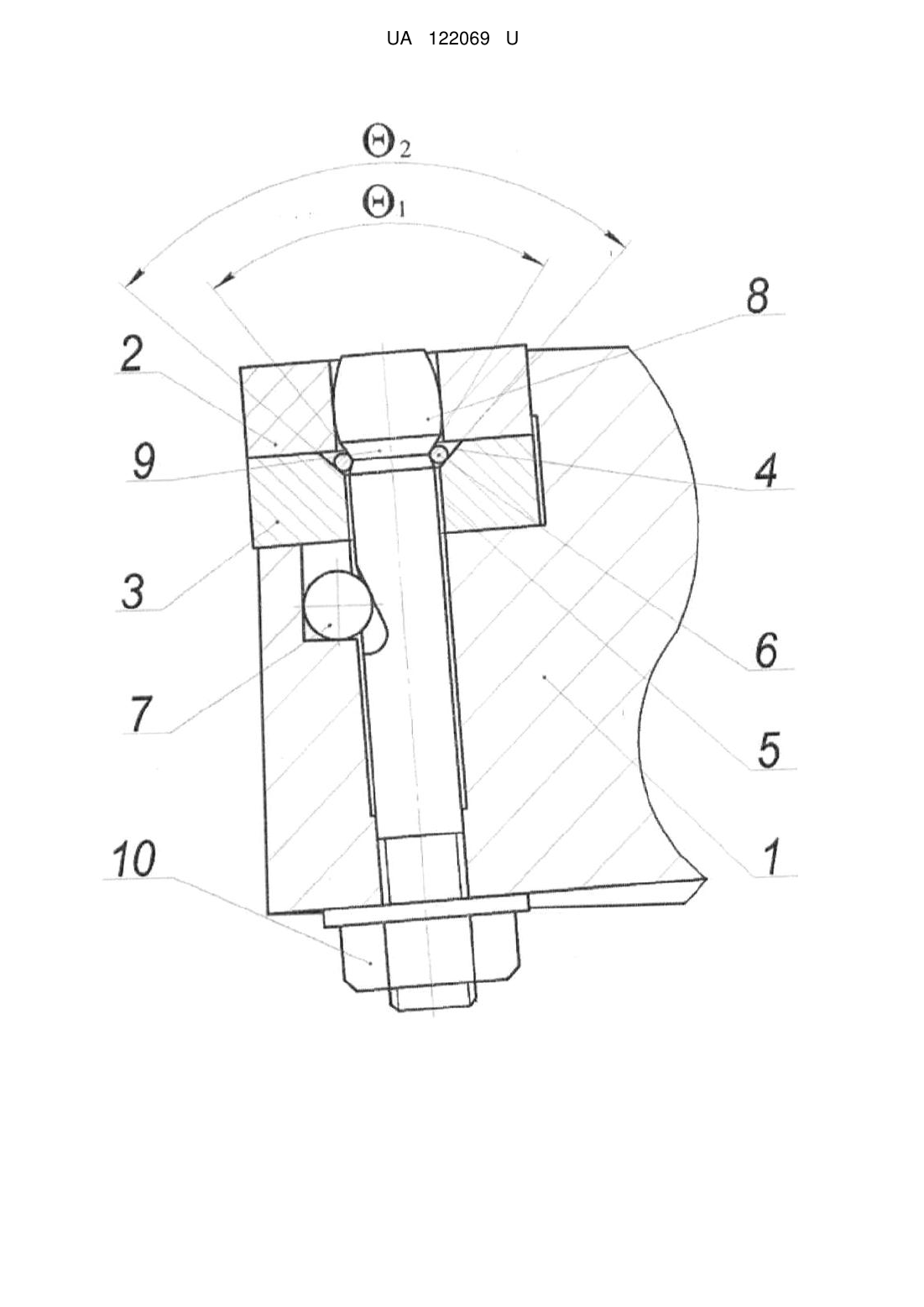

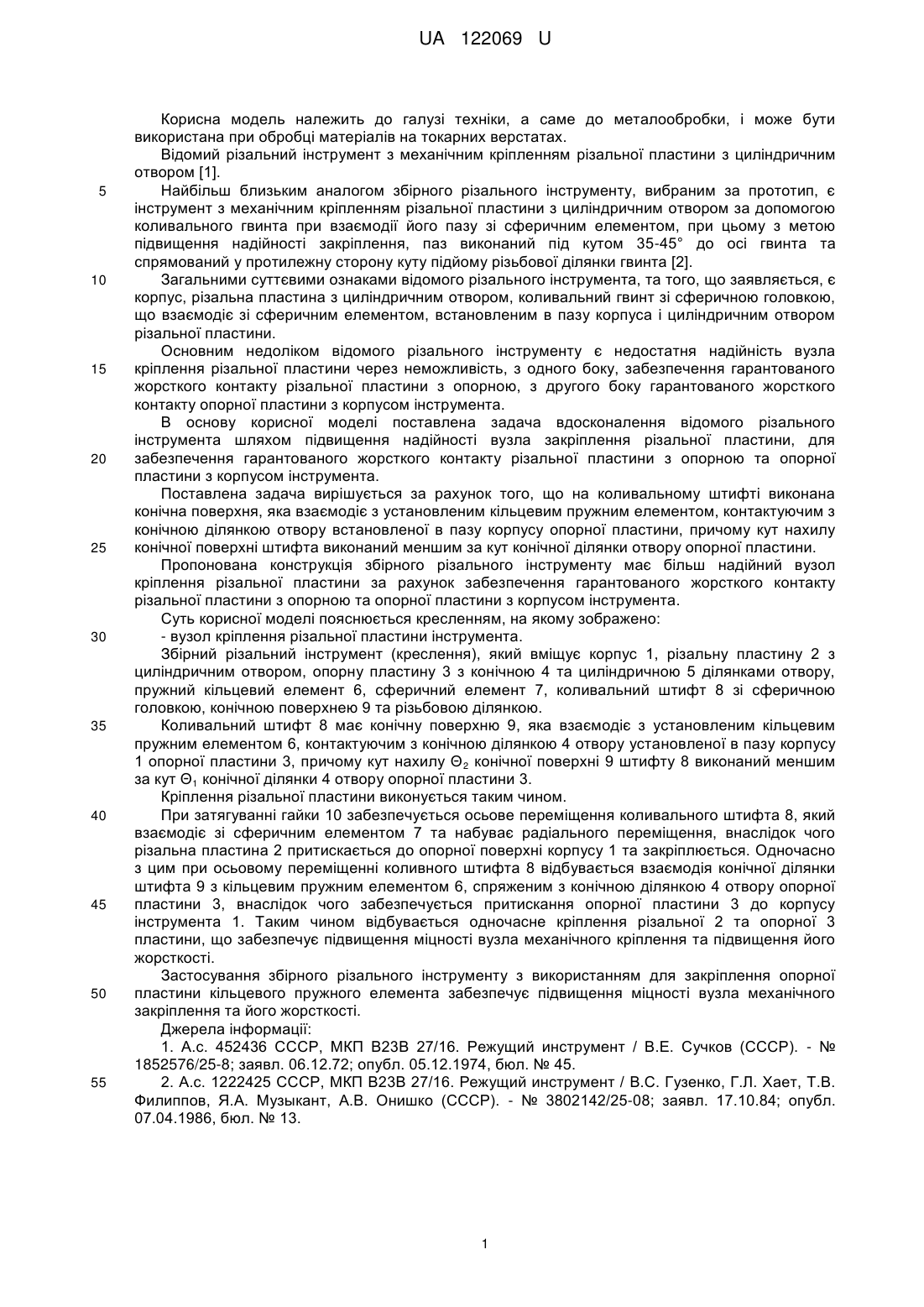

Реферат: Збірний різальний інструмент мітить корпус, різальну пластину з циліндричним отвором, коливальний гвинт зі сферичною головкою, що взаємодіє зі сферичним елементом, встановленим в пазу корпусу і циліндричним отвором різальної пластини. На коливному штифту виконана конічна поверхня, яка взаємодіє з установленим кільцевим пружним елементом, контактуючим з конічною ділянкою отвору встановленої в пазу корпусу опорної пластини. Кут нахилу конічної поверхні штифта виконаний меншим за кут конічної ділянки отвору опорної пластини. UA 122069 U (54) ЗБІРНИЙ РІЗАЛЬНИЙ ІНСТРУМЕНТ UA 122069 U UA 122069 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до металообробки, і може бути використана при обробці матеріалів на токарних верстатах. Відомий різальний інструмент з механічним кріпленням різальної пластини з циліндричним отвором [1]. Найбільш близьким аналогом збірного різального інструменту, вибраним за прототип, є інструмент з механічним кріпленням різальної пластини з циліндричним отвором за допомогою коливального гвинта при взаємодії його пазу зі сферичним елементом, при цьому з метою підвищення надійності закріплення, паз виконаний під кутом 35-45° до осі гвинта та спрямований у протилежну сторону куту підйому різьбової ділянки гвинта [2]. Загальними суттєвими ознаками відомого різального інструмента, та того, що заявляється, є корпус, різальна пластина з циліндричним отвором, коливальний гвинт зі сферичною головкою, що взаємодіє зі сферичним елементом, встановленим в пазу корпуса і циліндричним отвором різальної пластини. Основним недоліком відомого різального інструменту є недостатня надійність вузла кріплення різальної пластини через неможливість, з одного боку, забезпечення гарантованого жорсткого контакту різальної пластини з опорною, з другого боку гарантованого жорсткого контакту опорної пластини з корпусом інструмента. В основу корисної моделі поставлена задача вдосконалення відомого різального інструмента шляхом підвищення надійності вузла закріплення різальної пластини, для забезпечення гарантованого жорсткого контакту різальної пластини з опорною та опорної пластини з корпусом інструмента. Поставлена задача вирішується за рахунок того, що на коливальному штифті виконана конічна поверхня, яка взаємодіє з установленим кільцевим пружним елементом, контактуючим з конічною ділянкою отвору встановленої в пазу корпусу опорної пластини, причому кут нахилу конічної поверхні штифта виконаний меншим за кут конічної ділянки отвору опорної пластини. Пропонована конструкція збірного різального інструменту має більш надійний вузол кріплення різальної пластини за рахунок забезпечення гарантованого жорсткого контакту різальної пластини з опорною та опорної пластини з корпусом інструмента. Суть корисної моделі пояснюється кресленням, на якому зображено: - вузол кріплення різальної пластини інструмента. Збірний різальний інструмент (креслення), який вміщує корпус 1, різальну пластину 2 з циліндричним отвором, опорну пластину 3 з конічною 4 та циліндричною 5 ділянками отвору, пружний кільцевий елемент 6, сферичний елемент 7, коливальний штифт 8 зі сферичною головкою, конічною поверхнею 9 та різьбовою ділянкою. Коливальний штифт 8 має конічну поверхню 9, яка взаємодіє з установленим кільцевим пружним елементом 6, контактуючим з конічною ділянкою 4 отвору установленої в пазу корпусу 1 опорної пластини 3, причому кут нахилу Θ 2 конічної поверхні 9 штифту 8 виконаний меншим за кут Θ1 конічної ділянки 4 отвору опорної пластини 3. Кріплення різальної пластини виконується таким чином. При затягуванні гайки 10 забезпечується осьове переміщення коливального штифта 8, який взаємодіє зі сферичним елементом 7 та набуває радіального переміщення, внаслідок чого різальна пластина 2 притискається до опорної поверхні корпусу 1 та закріплюється. Одночасно з цим при осьовому переміщенні коливного штифта 8 відбувається взаємодія конічної ділянки штифта 9 з кільцевим пружним елементом 6, спряженим з конічною ділянкою 4 отвору опорної пластини 3, внаслідок чого забезпечується притискання опорної пластини 3 до корпусу інструмента 1. Таким чином відбувається одночасне кріплення різальної 2 та опорної 3 пластини, що забезпечує підвищення міцності вузла механічного кріплення та підвищення його жорсткості. Застосування збірного різального інструменту з використанням для закріплення опорної пластини кільцевого пружного елемента забезпечує підвищення міцності вузла механічного закріплення та його жорсткості. Джерела інформації: 1. А.с. 452436 СССР, МКП В23В 27/16. Режущий инструмент / В.Е. Сучков (СССР). - № 1852576/25-8; заявл. 06.12.72; опубл. 05.12.1974, бюл. № 45. 2. А.с. 1222425 СССР, МКП В23В 27/16. Режущий инструмент / B.C. Гузенко, Г.Л. Хает, Т.В. Филиппов, Я.А. Музыкант, А.В. Онишко (СССР). - № 3802142/25-08; заявл. 17.10.84; опубл. 07.04.1986, бюл. № 13. 1 UA 122069 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Збірний різальний інструмент, що містить корпус, різальну пластину з циліндричним отвором, коливальний гвинт зі сферичною головкою, що взаємодіє зі сферичним елементом, встановленим в пазу корпусу і циліндричним отвором різальної пластини, який відрізняється тим, що на коливному штифту виконана конічна поверхня, яка взаємодіє з установленим кільцевим пружним елементом, контактуючим з конічною ділянкою отвору встановленої в пазу корпусу опорної пластини, причому кут нахилу конічної поверхні штифта виконаний меншим за кут конічної ділянки отвору опорної пластини. Комп’ютерна верстка В. Мацело Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
